1、2011年上海市第二十五屆初中物理競賽復賽試題一、選擇題（以下每題只有一個選項符合題意，每小題4分，共32分）1潛泳的人，從水下向上看，會看到一彩色鑲邊、內有圖像的圓面，那么 ( )A圓面內只能呈現水面上的部分景物B彩色鑲邊是由于水面四周各種物體的顏色所引起的C彩色鑲邊是由于不同顏色的光折射程度略有不同所致D圓面中圖像呈現的是水面外的景物，且看到景物的高度比實際景物要低 2磁帶錄放機可高速播放正常錄制的聲音，在高速播放時最有可能聽不到的聲音是正常錄音時 ( )A音調較低的聲音B音調較高的聲音C響度較小的聲音D響度較大的聲音 3兩個人共同搬一個50千克質量分布均勻的木箱上樓梯

2、，如圖所示。木箱長1.25米，高0.5米；樓梯和地面成45o，而且木箱與樓梯平行。如果兩人手的用力方向都是豎直向上的，那么在下面的人對木箱施加的力與上面的人對木箱施加的力的比值是 ( )A8/3 B7/3 C5/3 D5/4 4月球是地球的衛星，在地球上我們總是只能看到月球的一面，是因為月球繞地球公轉的周期與自轉的周期相等，請問登上月球的航天員在月球上看地球，將看到地球( )A既有繞月球的轉動，又有自轉 B只有繞月球的轉動，沒有自轉C只有自轉，沒有繞月球的轉動 D既沒有繞月球的轉動，也沒有自轉5在如圖所示的電路中，當電鍵S閉合后，電壓表有示數，調節可變電阻R的阻值，電壓表的示數增大了U。則（

3、）A可變電阻R被調到較小的阻值B電阻R2兩端的電壓減小，減小量等于UC通過電阻R2的電流減小，減小量小于U/ R2D通過電阻R2的電流減小，減小量等于U/ R16如圖所示，甲、乙兩小球沿光滑軌道ABCD運動，在水平軌道AB上運動時，兩小球的速度均為5米/秒，相距10米，水平軌道AB和水平軌道CD的高度差為1.2米，水平段與斜坡段間均有光滑小圓弧連接，且兩小球在運動中始終未脫離軌道，兩小球在軌道BC上的平均速度均為6米/秒，在CD上的速度均為7米/秒，則（ ）A兩小球在水平軌道CD上運動時仍相距10米B兩小球在水平軌道CD上運動時距離小于10米C兩小球到達圖示位置P點的時間差為2秒D兩小球到達圖

4、示位置P點的時間差為1.4秒7如圖所示，將一柔軟的導線彎成星形，并將其置于光滑水平桌面上，然后將電鍵S閉合，則該星形回路將 ( )A不會變形B會變形，所圍面積增大 C會變形，所圍面積減小D會變形，所圍總面積不變 8過年的時候，桌上的菜肴非常豐富，其中多油的菜湯與少油菜湯相比不易冷卻，這主要是因為( )A油的導熱能力比水差B油層阻礙了湯的熱輻射 C油層和湯中的水不易發生熱交換D油層覆蓋在湯面，阻礙了水的蒸發二、填空題（每小題6分，共30分）9如圖所示，某同學從桌面上的近視眼鏡中看到自己身后同一個窗戶的兩個像，這兩個像為_像(選填：“實”或“虛”)，是_面鏡(選填：“平”、“凹”、“凸”)所成的像

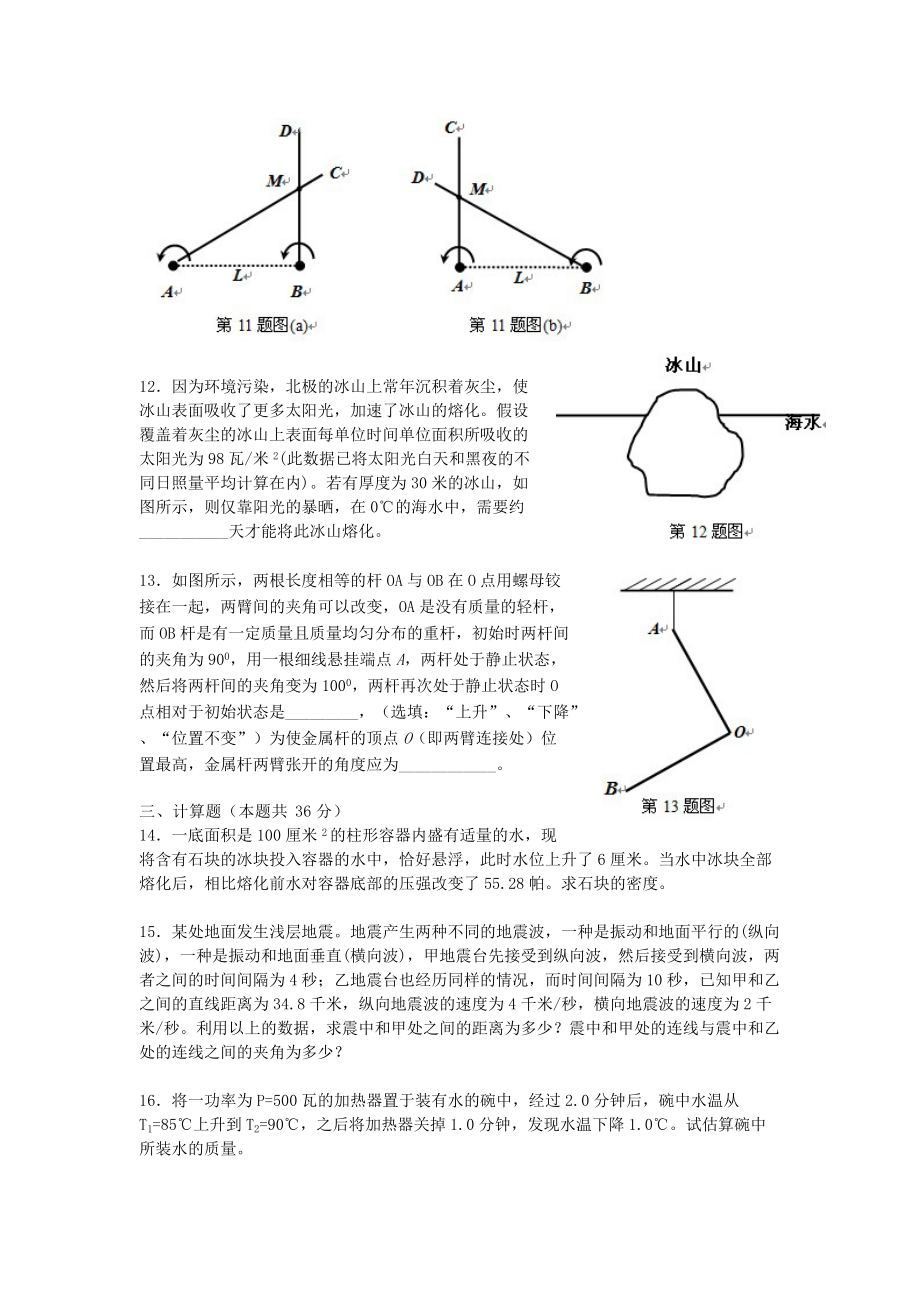

5、，10一端封閉的玻璃管自重為G，橫截面積為S，內裝一段高為h的水銀柱，封閉了一定質量的氣體?，F將玻璃管封閉端用彈簧測力計懸起，另一端沒入水銀槽中，如圖所示。當玻璃管沒入一定深度后，彈簧測力計的示數為G。若當時的大氣壓為p0，則此時管內上方氣體的壓強為_，玻璃管內、外水銀面的高度差x為_。(設玻璃管壁的厚度不計)  11如圖所示，在同一平面上的AC、BD兩桿，分別繞相距L的A、B兩軸逆時針轉動，轉動快慢相同，初始時刻如圖(a)所示，且CAB=300，DBA=900，經過一段時間，兩桿運動到如圖(b)所示，且CAB=900，DBA=300，則此過程中交點M的運動軌跡為_（選填：“直線”、

6、“圓弧”、“其它曲線”），M移動的路程為_。12因為環境污染，北極的冰山上常年沉積著灰塵，使冰山表面吸收了更多太陽光，加速了冰山的熔化。假設覆蓋著灰塵的冰山上表面每單位時間單位面積所吸收的太陽光為98瓦/米2(此數據已將太陽光白天和黑夜的不同日照量平均計算在內)。若有厚度為30米的冰山，如圖所示，則僅靠陽光的暴曬，在0的海水中，需要約_天才能將此冰山熔化。13如圖所示，兩根長度相等的桿OA與OB在O點用螺母鉸接在一起，兩臂間的夾角可以改變，OA是沒有質量的輕桿，而OB桿是有一定質量且質量均勻分布的重桿，初始時兩桿間的夾角為900，用一根細線懸掛端點A，兩桿處于靜止狀態，然后將兩桿間的夾角變為1

7、000，兩桿再次處于靜止狀態時O點相對于初始狀態是_，（選填：“上升”、“下降”、“位置不變”）為使金屬桿的頂點O（即兩臂連接處）位置最高，金屬桿兩臂張開的角度應為_。三、計算題（本題共36分）14一底面積是100厘米2的柱形容器內盛有適量的水，現將含有石塊的冰塊投入容器的水中，恰好懸浮，此時水位上升了6厘米。當水中冰塊全部熔化后，相比熔化前水對容器底部的壓強改變了55.28帕。求石塊的密度。 15某處地面發生淺層地震。地震產生兩種不同的地震波，一種是振動和地面平行的(縱向波)，一種是振動和地面垂直(橫向波)，甲地震臺先接受到縱向波，然后接受到橫向波，兩者之間的時間間隔為4秒；乙地震

8、臺也經歷同樣的情況，而時間間隔為10秒，已知甲和乙之間的直線距離為34.8千米，縱向地震波的速度為4千米/秒，橫向地震波的速度為2千米/秒。利用以上的數據，求震中和甲處之間的距離為多少？震中和甲處的連線與震中和乙處的連線之間的夾角為多少？ 16將一功率為P=500瓦的加熱器置于裝有水的碗中，經過2.0分鐘后，碗中水溫從T1=85上升到T2=90，之后將加熱器關掉1.0分鐘，發現水溫下降1.0。試估算碗中所裝水的質量。 17如圖所示的電路中，電源電壓E=6伏，R=2歐；S為電鍵；其他8個電阻一個未知，設為Rx。剩下的7個電阻的阻值均為1歐。若閉合電鍵S以后，電源的輸出功率為1

9、2瓦，則Rx的阻值為多少？通過Rx中的電流為多少？四、實驗題（本題共12分）18用最小刻度值為1毫米的刻度尺測量物理課本的長度，下列記錄結果中正確的是： ( )A238.0毫米 B23.8厘米 C237.90毫米 D2.38分米 19在做光學實驗時，某同學需要將一束平行光的寬度放大為2倍，于是他在光束路徑中放置了由兩片透鏡組成的透鏡組來到達此目的，如圖所示。若其中一片透鏡是焦距f的凸透鏡，則：(1)如果另一片透鏡采用的是凸透鏡，則其焦距應為多少？應置于何處？請作圖說明；(2)如果另一片透鏡采用的是凹透鏡，則其焦距應為多少？應置于何處？請作圖說明；五判斷與說理題（本題共40分）20.

10、2010上海世博會給廣大的參觀者帶來了很多新科技的體驗，有亞克力桿、噴霧降溫、觸摸屏、LED發光二極管等，請通過閱讀以下材料并回答相應的問題。(1)2010上海世博會英國館是由6萬根透明亞克力桿組成這些桿的頂端都帶有一個細小的彩色光源。白天，亞克力桿會將室外的光線導入來提供內部照明，從而營造出敞亮的空間感，到了晚上頂端的光源又使整個展館散發出璀璨迷人的光影。如圖所示。請簡述亞克力桿如何將光線從外界傳導到館內；(2)2010上海世博會期間，氣溫較高的世博園區內許多區域都安裝了噴霧降溫裝置，噴霧裝置采用物理的方式，以水為原料，利用高壓，將其以較高的速度輸送到噴嘴，撞擊噴嘴中的撞針后形成直徑4微米左

11、右的霧滴。請簡述噴霧降溫的原理；(3)電阻式觸摸屏將矩形區域中觸摸點(X,Y)的物理位置轉換為代表X坐標和Y坐標的電壓。電阻式觸摸屏有兩層電阻，當未在觸摸屏上施力時，兩層電阻不接觸。當有物體在觸摸屏表面施以一定的壓力時，上層電阻與下層電阻發生接觸，該結構可以等效為如圖(a)所示的電路。此時在Y+、Y-之間加驅動電壓，測量X+電壓，如圖(b)所示；然后在X+、X-之間加驅動電壓，測量Y+電壓，如圖(c)所示。利用兩次測得的電壓值可獲得接觸點的坐標.  現在有一塊長10厘米，寬6厘米的手機觸摸屏，以其中心為原點建立坐標軸，則觸點坐標X方向的范圍是-3厘米，3厘米，Y方向的范圍是

12、-5厘米，5厘米。觸摸屏的驅動電壓為5伏。一位同學用筆按在屏上某點，當Y+電極施加驅動電壓時，測得X+電極的電壓為3.2伏；當X+電極施加驅動電壓時，測得Y+電極的電壓為1.5伏。請通過計算判斷筆按在觸摸屏上位置的坐標。(4)2010年上海世博會大量使用LED發光二極管。小明設計了一個研究LED發光二極管特性的實驗，他采用滑動變阻器改變阻值的方法，用電壓表和電流表測LED發光二極管兩端的電壓UD和通過它的電流I，得到一組數據記錄，如下表中所示：UD/ V00.40.81.21.62.0 2.62.83.0I/ mA00.92.34.36.813.015.824.028.237.0 請

13、回答下列問題： 數據表中有一電壓表的數據空白，根據下圖(a)電壓表的示數完成填寫空白；用筆畫線表示導線，在下圖(b)中連接實驗器材畫出小明實驗的實物圖；在IU圖上用描點法畫出LED發光二極管的伏安特性曲線；已知該LED發光二極管的最佳工作電壓為2.5伏，現用5伏穩壓電源供電，需要串聯一個電阻R才能使二極管工作在最佳狀態，試在IU圖上畫出R  的圖線。21薄膜干涉是一種重要的光學現象，其裝置如圖甲所示，將一塊平板玻璃放置在另一平板玻璃之上，在一端夾入幾張紙片，從而在兩片玻璃表面之間形成一個劈形空氣薄膜，當某單色光垂直入射后，利用顯微鏡可觀測到空氣薄膜附近的明暗相間條紋，當紙張

14、數不同時，條紋數也不同。如圖乙所示，條紋平行且等間距。某同學測量在相同的范圍內看到的亮條紋的數量，記錄在如下的表格中 紙張數26101214條紋數39151821(1)請你分析上述數據，猜測單位長度內的數目與薄膜的頂角的關系(2)將一根金屬絲，替換紙片夾在兩玻璃板之間，數出條紋數量為6條，請問它的直徑相當于幾張紙。(3)現在有兩根粗細不相等(微有差別)的金屬絲A和B，將A和B放在鋼質平臺上，A和B上面用一透明平板T壓住，如圖所示。則在T和鋼質平臺間形成了尖劈形空氣薄層，它們在某單色光垂直照射下各產生明暗相間的條紋，試簡述怎樣判斷A和B誰粗誰細?上海市第二十五屆初中物理競賽（大同中學杯

15、）復賽試題參考答案一、選擇題（每小題4分，共32分）1 C 2 B 3 B 4 C 5 C 6 C 7 B 8 D二、填空題（每題6分，共30分）9、 虛 凸 10、 p0 h 11、 圓弧 /9 12、 1062 13、 下降 600 三、計算題（本題共36分）14、（本題共9分）解：由投入含有石塊的冰塊可知，F浮G（冰+石塊） 水gSh(m冰m石)g m冰m石水Sh1.0×103×100×10-4×6×10-2kg0.6kg 冰熔化后，水位下降的高度： 水位下降就是由于冰化成水體積減小引起的，即 V冰V水Sh 石塊的質量m石0.6kg0.4

16、98kg0.102kg 石塊的體積 石塊的密度 15、（本題共8分）設v1=4km/s，v2=2km/s，O點為震中地點，t和t´分別為縱向地震波傳至甲處(A點)和(B點)乙處的時間；則 O甲(A)乙(B)同理可得： O點位置如圖，由余弦定理可得：， 16（本題共9分）解答：加熱器在2分鐘內所供應的總熱量，等于水溫升高所吸收的熱量，加上散失到周圍環境的熱量，即 若水溫變化不大，則散失到周圍環境的熱量與時間成正比。因此加熱器關掉1分鐘，從熱水散失的熱量等于，此熱量等于熱水溫度下降1.00C所方出的熱量，即 從上兩時可以解得： 17（本題共10分）解：如圖所示算AB兩點之間的阻值，用圈圈

17、出來的區域電壓相同，可以收縮成點。這樣就很容易算出AB兩點之間的總的阻值為， 由E的6V，輸出功率為12W，由可知外電阻為3， 則AB兩點之間的電阻為1， 可算出， 總電流是2A，2電阻兩端的電壓為2V， 所以流過2電阻的電流為0.25A。 四、實驗題（本題共12分）18、（本題共3分）A19、（本題共9分）解：1有兩解放置一個2f的凸透鏡，放置在第一片后3f處。 放置一個f/2的凸透鏡，放置在第一片前3f/2處 2放置一個-f/2的凹透鏡，放置在第一片前f/2處 五判斷與說理題（本題共40分）20、（本題共6分）(1)亞克力桿的折射率比空氣的折射率大， 入射光在桿內通過多次全反射，從一端傳入室內。 （本題共6分）(2)噴霧降溫主要是利用了以下幾點：水滴在變成4微米的霧滴的過程中，表面積增大了，易于水分子與外界交換熱量，易
