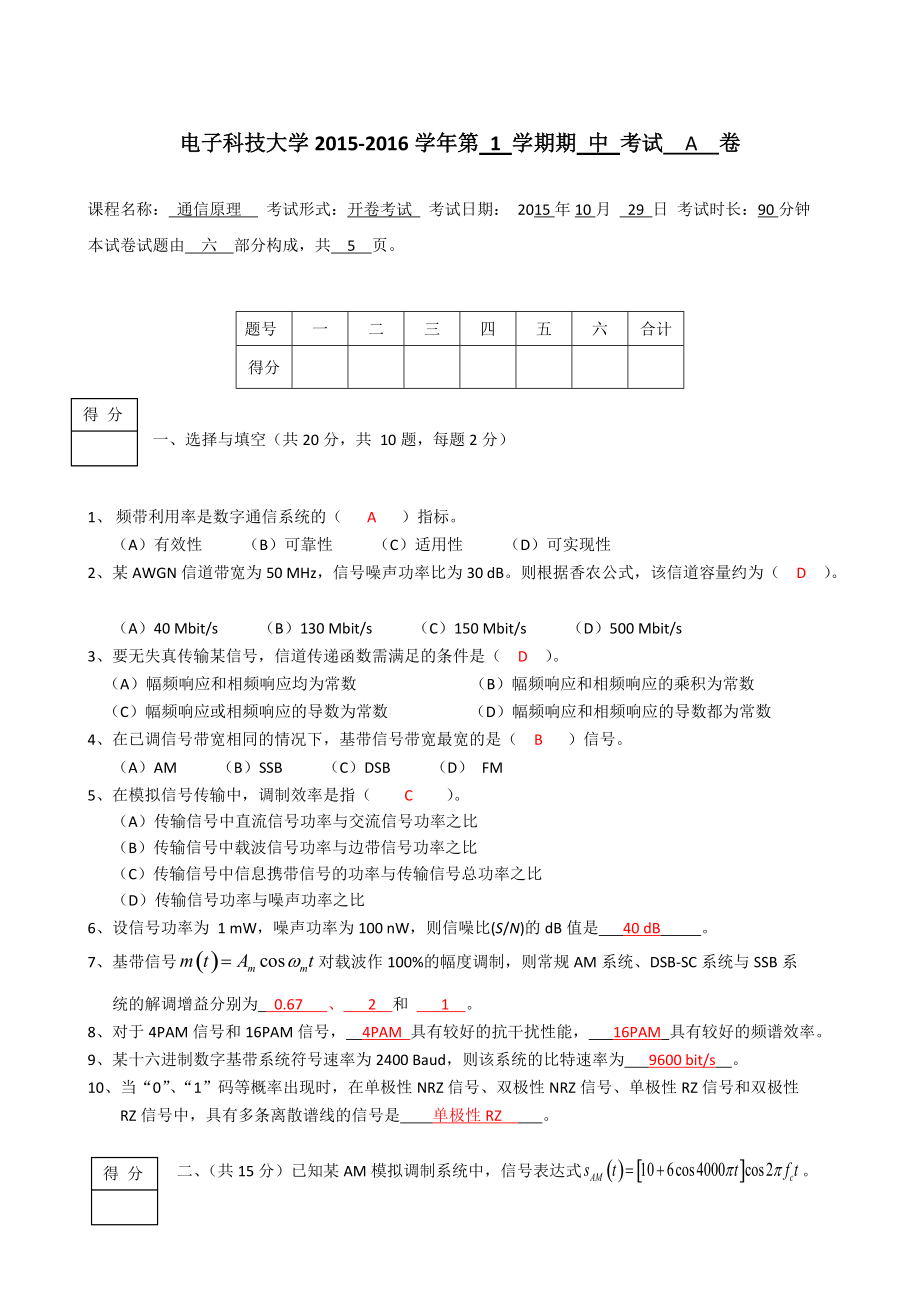

1、電子科技大學2015-2016學年第 1 學期期 中 考試 A 卷課程名稱： 通信原理 考試形式：開卷考試 考試日期： 2015年10月 29 日 考試時長：90分鐘本試卷試題由 六 部分構成，共 5 頁。題號一二三四五六合計得分得 分一、選擇與填空（共20分，共 10題，每題2分）1、 頻帶利用率是數字通信系統的（ A ）指標。 （A）有效性 （B）可靠性 （C）適用性 （D）可實現性2、某AWGN信道帶寬為50 MHz，信號噪聲功率比為30 dB。則根據香農公式，該信道容量約為（ D ）。 （A）40 Mbit/s （B）130 Mbit/s （C）150 Mbit/s （D）500 Mb

2、it/s3、要無失真傳輸某信號，信道傳遞函數需滿足的條件是（ D ）。 （A）幅頻響應和相頻響應均為常數 （B）幅頻響應和相頻響應的乘積為常數（C）幅頻響應或相頻響應的導數為常數 （D）幅頻響應和相頻響應的導數都為常數4、在已調信號帶寬相同的情況下，基帶信號帶寬最寬的是（ B ）信號。 （A）AM （B）SSB （C）DSB （D） FM5、在模擬信號傳輸中，調制效率是指（ C ）。 （A）傳輸信號中直流信號功率與交流信號功率之比 （B）傳輸信號中載波信號功率與邊帶信號功率之比 （C）傳輸信號中信息攜帶信號的功率與傳輸信號總功率之比 （D）傳輸信號功率與噪聲功率之比 6、設信號功率為 1 mW

3、，噪聲功率為100 nW，則信噪比(S/N)的dB值是 40 dB 。7、基帶信號對載波作100%的幅度調制，則常規AM系統、DSB-SC系統與SSB系 統的解調增益分別為 0.67 、 2 和 1 。8、對于4PAM信號和16PAM信號， 4PAM 具有較好的抗干擾性能， 16PAM 具有較好的頻譜效率。9、某十六進制數字基帶系統符號速率為2400 Baud，則該系統的比特速率為 9600 bit/s 。10、當“0”、“1”碼等概率出現時，在單極性NRZ信號、雙極性NRZ信號、單極性RZ信號和雙極性RZ信號中，具有多條離散譜線的信號是 單極性RZ 。得 分 二、（共15分）已知某AM模擬調

4、制系統中，信號表達式。 （1）求該頻帶信號中，每個頻率分量所對應的歸一化功率；（5分） （2）該AM信號的調制效率是多少？（3分） （3）求出消息信號m(t)及調制指數；（5分） （4）若利用載波，對第（3）問中求出的消息信號m(t)采用SSB調制，并取其 上邊帶信號，請寫出信號表達式。（2分） 解：（1） 頻率fc的功率為50 W，頻率fc+2000與fc-2000的功率均為4.5 W （2）攜帶消息的已調信號功率為9 W， （3） 消息信號，調制指數為0.6（4）寫成下面表達式也可以得 分 三、（共15分）一調頻信號表達式為，設頻偏常數kFM=2 Hz/V，求：（1）調制信號m(t)的表達

5、式（5分）；（2）調頻信號sFM(t)的帶寬BT（5分）；（3）若sFM(t)為電壓信號，則sFM(t)在50 負載電阻上的功率為多少？（5分）。解：（1） 故調制信號為 （2） 調頻指數 信號帶寬 （3） 得 分 四、（共10分）某模擬頻帶傳輸系統采用DSB-SC調制方式，其中基帶信號帶寬為W=5 kHz，系統平均發射功率為20 kW，發射信號經100 dB信道衰減后到達接收端，并在接 收端疊加雙邊功率譜密度為N0/2=10-12 W/Hz的白高斯噪聲。 （1）求DSB-SC接收機的輸出信噪比（5分）； （2）若該系統采用AM調制方式，且消息信號m(t)的平均功率，求該AM 系統接收機的輸出

6、信噪比（5分）。解：（1）DSB-SC系統，接收信號功率與解調器輸入噪聲功率為 (1分) (2分)輸出信噪比 (2分) （2）AM系統，解調增益為 (3分)輸出信噪比 (2分)得 分五、（共10分）某單極性NRZ二進制傳輸系統，其中信號波形的幅度A為1 V ，“0”與“1”出現的概率相等，系統的傳輸速率為Rb=2000 bps。求該系統傳輸信號的功率譜密度。解：幅度為A的矩形NRZ脈沖， (2分)單極性碼 (2分) (2分) (3分)代入數據得： (1分)得 分 六、（共10分） 一個多進制數字通信系統每隔 0.5 ms 發送 32 種可能的電平值之一。 問：（1）每個電平值所對應的比特數是多少？（3分） （2）系統的符號速率與比特速率分別為多少？（5分） （3）若使用RZ矩形脈沖傳輸，則該多進制信號的第一零點帶寬是多少？（2分）解：（1） （2） （3） 得 分 七、（共10分）給定二進制比特序列1100001011，請使用矩形脈沖畫出下列碼型的波形。 （1）單極性RZ碼（3分） （2）雙極性NRZ碼（3分） （3）傳號差分碼（初始波形已給出，使用雙極性NRZ脈沖）（4分） 得 分 八、（10分）某模擬傳輸系統接
