1、1、離子交換樹脂柱離子交換樹脂是放置在樹脂柱中進行工作的，這有利于發揮它的功能，并便于再生。國外糖廠樹脂柱的有效容積（裝載樹脂量）一般為310m3，直徑2.33.3m，高3.34m，樹脂床的高度0.62m。樹脂柱為立式圓筒形結構，兩端密封，能承受一定的工作壓力。它通常用鋼板焊接制成，內壁整體襯上耐酸、堿的橡膠層，小型樹脂柱全部可以用不銹鋼制造。樹脂柱的總高度約為樹脂層兩倍，以備樹脂工作時體積膨脹和防止反洗時樹脂被沖走。如果樹脂的粒度較大，對通過液體的阻力較小，樹脂層可較高，并相應減小柱體的直徑。但如樹脂粒度較細，對液體的阻力較大，則樹脂層不宜高，以免影響液體的通過，降低它的生產能力。有些裝載細

2、顆粒樹脂的柱，樹脂層的高度只約0.8m，但它的工作周期時間亦較短。樹脂柱的底部裝上細孔平板及篩網，樹脂放置在篩網之上。一種設計采用三層篩網，分別為60、20、10目，也有采用70目篩，以適應顆粒較小的樹脂。有些設計不用篩網，在底部裝設有大量微縫隙小孔的分配器，匯集從樹脂床流出的液體。在樹脂柱的頂部，裝有糖漿進料管及進料分配器，進入的糖漿經過它均勻分布，然后向下通過樹脂層，在底部集中排出。在樹脂層的上方還有另一套分配器，連接洗水管及再生溶液管，洗水與再生液分別從該處進入，從上向下通過樹脂層，到底部排出。底部分配器還連接反沖洗水管，當樹脂反洗時，從底部進水，均勻地沖動樹脂層，將樹脂中夾雜的懸浮物沖

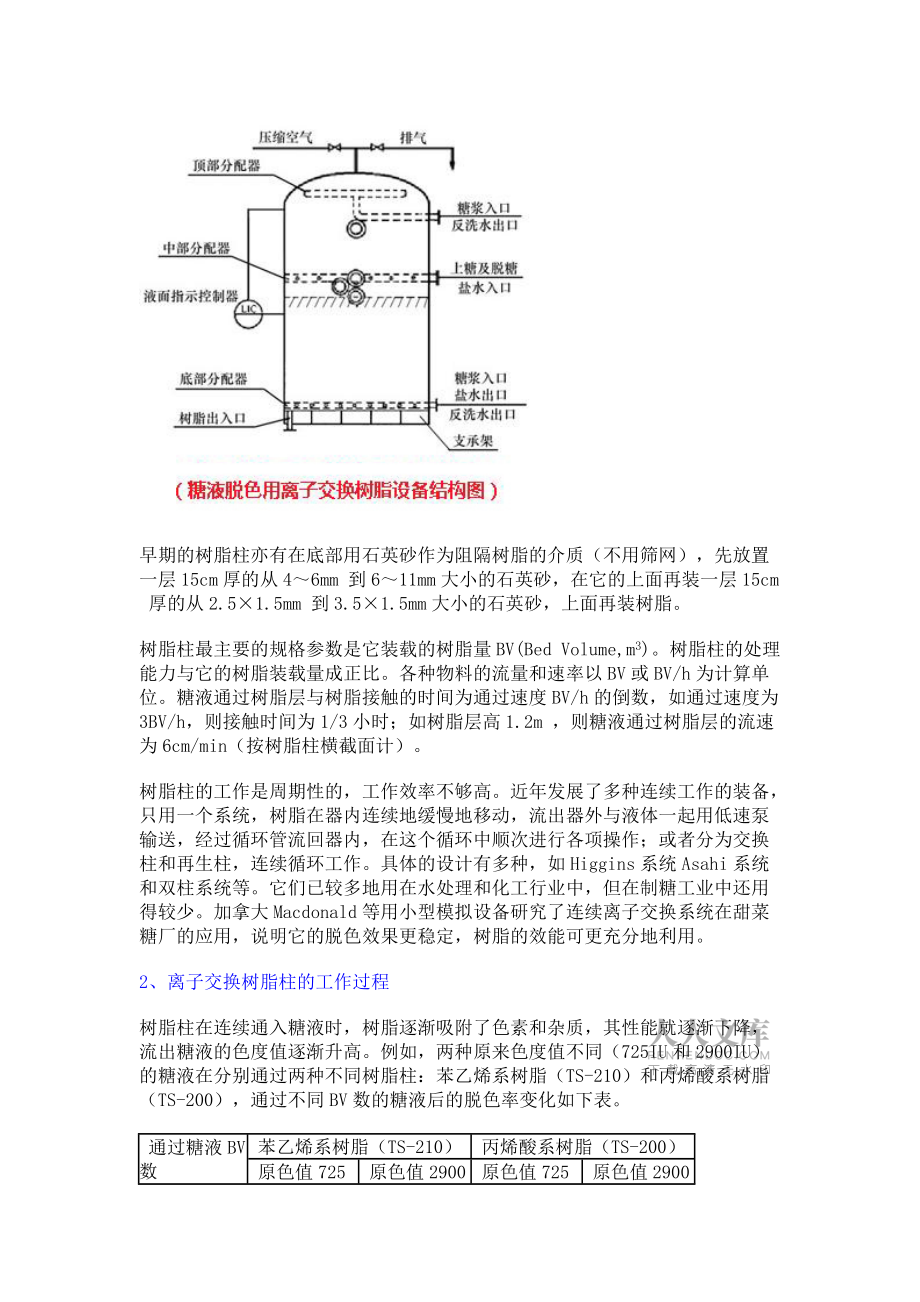

3、走，經頂部分配器排出。另在柱頂部接有壓縮空氣管，在開始入料前，開入壓縮空氣將樹脂顆粒略為壓緊，使形成樹脂床。樹脂柱底部亦接有壓縮空氣管，必要時可通過壓縮空氣反沖樹脂層，使其疏松，然后再開水管反洗樹脂。柱底部還有樹脂裝卸管。樹脂柱內全部附件及連接管路的材料均為不銹鋼，成分通常為 1Cr18Ni12Mo2Ti。樹脂柱的一種設計如右圖。 早期的樹脂柱亦有在底部用石英砂作為阻隔樹脂的介質（不用篩網），先放置一層15cm厚的從46mm 到611mm大小的石英砂，在它的上面再裝一層15cm 厚的從2.5×1.5mm 到3.5×1.5mm大小的石英

4、砂，上面再裝樹脂。樹脂柱最主要的規格參數是它裝載的樹脂量BV(Bed Volume,m3)。樹脂柱的處理能力與它的樹脂裝載量成正比。各種物料的流量和速率以BV或BV/h為計算單位。糖液通過樹脂層與樹脂接觸的時間為通過速度BV/h的倒數，如通過速度為3BV/h，則接觸時間為1/3小時；如樹脂層高1.2m ，則糖液通過樹脂層的流速為6cm/min（按樹脂柱橫截面計）。樹脂柱的工作是周期性的，工作效率不夠高。近年發展了多種連續工作的裝備，只用一個系統，樹脂在器內連續地緩慢地移動，流出器外與液體一起用低速泵輸送，經過循環管流回器內，在這個循環中順次進行各項操作；或者分為交換柱和再生柱，連續循環工作。具

5、體的設計有多種，如Higgins系統Asahi系統和雙柱系統等。它們已較多地用在水處理和化工行業中，但在制糖工業中還用得較少。加拿大Macdonald等用小型模擬設備研究了連續離子交換系統在甜菜糖廠的應用，說明它的脫色效果更穩定，樹脂的效能可更充分地利用。2、離子交換樹脂柱的工作過程樹脂柱在連續通入糖液時，樹脂逐漸吸附了色素和雜質，其性能就逐漸下降，流出糖液的色度值逐漸升高。例如，兩種原來色度值不同（725IU和2900IU）的糖液在分別通過兩種不同樹脂柱：苯乙烯系樹脂（TS-210）和丙烯酸系樹脂（TS-200），通過不同BV數的糖液后的脫色率變化如下表。 通過糖液BV數

6、;苯乙烯系樹脂（TS-210） 丙烯酸系樹脂（TS-200） 原色值725 原色值2900 原色值725 原色值2900  0  90  90  90  90  10  84  60  84  75  20  81  53  82  69  30  79  46  81  67  40  77  -  81&

7、#160; -它說明了，在糖液原色值較高時，樹脂性能下降得較快，能處理的糖液總量較少；淺色糖液的處理量則較大。這兩類樹脂初時的脫色率相同，但苯乙烯系樹脂的性能下降較快，而丙烯酸系樹脂下降較慢，即較耐污染。樹脂使用了一定時間后，脫色效能不足，就要停下來再生。這個脫色工作時間一般為820小時；在處理低色度值得糖液時可延長到數十小時。停用后各種輔助工作和再生的時間需數小時。離子交換樹脂的具體使用過程如下：（1）預備工作 將樹脂與水混合一起傾入樹脂柱中，借助水的浮力使樹脂自然沉積，在柱內均勻堆積，密度一致。在準備使用前，先將水排凈，然后通入壓縮空氣，壓出余水，并將樹脂壓成“床”。再生后的樹脂

8、亦要用無離子水浸泡，使用前排水和通壓縮空氣。（2）進料樹脂柱進料前，先開入約1BV的甜水浸潤樹脂層，隨后開入脫糖時回收的稀糖液及濃糖液，各需時1015分鐘，控制流量速度約為2.5BV/h，使樹脂中糖液濃度逐漸升高。這個過程稱為上糖或甜化（sweetening）。然后再開入所處理的糖漿，并注意流出液的濃度和色度值，當濃度達5060ºBx和色度值已符合要求時，即轉入正常脫色運行。（3）正常運行控制一定的進料速度，使流出糖漿色值符合指標規定。進料流量速度的數值，視所處理原料的質量及所要求的脫色效果而定。對于已經過澄清處理的原糖回溶糖漿，一般控制 23BV/h；而對于白糖回溶糖漿，

9、因其本身色度值已較低，可用較大流速（如5BV/h）；若流量過高，則脫色效果可能達不到要求。在運行一段時間后，樹脂吸附積聚的雜質較多，脫色能力降低，流出糖液的色值逐漸升高，當達到限定數值時，即停用該柱而轉用其他備用樹脂柱。（4）脫糖在停止進料后，要將樹脂床中的糖汁盡量排出，這稱為脫糖（desweetening）開入前段回收的濃糖液將樹脂層中的脫色糖漿壓出，控制流速約2.5BV/h，處理約30分鐘。隨后開入稀糖液洗出濃糖液至貯箱備用。流速與時間同上。再以無離子水洗出稀糖液，供溶解糖之用。約洗20分鐘，當洗出液低于濃度0.5ºBx時可棄去。（5）反洗從樹脂柱底部開入7080的軟水（汽凝水）

10、，以46BV/h的流速反方向沖洗樹脂層，使在工作時被壓緊的樹脂層松散，并自行按顆粒大小重新鋪排成床，增大顆粒之間的空隙，以便于下一步再生時，樹脂能與再生液充分接觸和進行反應。反洗還可將樹脂層中混雜的懸浮物沖走。這項操作通常需要數十分鐘，直至洗出液無明顯混濁為止。為防止反洗時樹脂被沖走而損失，反洗流速不可過大；洗出水通過簡單的隔篩（如曲篩或網袋）收回流失的樹脂。樹脂反洗后進行再生。如果所處理的糖液含溶解性雜質不多，只是由于運行一段時間后，樹脂層被壓實，或被懸浮物阻塞而影響糖液通過，樹脂仍有較好的交換能力，則在反洗清除懸殊浮物并用無離子水浸漬一段時間后，仍可再入料工作，待下一次反洗后才進行再生，以

11、減少再生劑用量。3、離子交換樹脂的再生（1）常規的再生處理離子交換樹脂使用一段時間后，吸附的雜質接近飽和狀態，就要進行再生處理，用化學藥劑將樹脂所吸附的離子和其他雜質洗脫除去，使之恢復原來的組成和性能。在實際運用中，為降低再生費用，要適當控制再生劑用量，使樹脂的性能恢復到最經濟合理的再生水平，通常控制性能恢復程度為7080%。如果要達到更高的再生水平，則再生劑量要大量增加，再生劑的利用率則下降。樹脂的再生應當根據樹脂的種類、特性，以及運行的經濟性，選擇適當的再生藥劑和工作條件。樹脂的再生特性與它的類型和結構有密切關系。強酸性和強堿性樹脂的再生比較困難，需用再生劑量比理論值高相當的多；而弱酸性或

12、弱堿性樹脂則較易再生，所用再生劑量只需稍多于理論值。此外，大孔型和交聯度低的樹脂較易再生，而凝膠型和交聯度高的樹脂則要較長的再生反應時間。再生劑的種類應根據樹脂的離子類型來選用，并適當地選擇價格較低的酸、堿或鹽。例如：鈉型強酸性陽樹脂可用10%NaCl溶液再生，用藥量為其交換容量的2倍（用NaCl 量為117g/L樹脂）；氫型強酸性樹脂用強酸再生，用硫酸時要防止被樹脂吸附的鈣與硫酸反應生成硫酸鈣沉淀物。為此，宜先通入12%的稀硫酸再生。氯型強堿性樹脂，主要以NaCl溶液來再生，但加入少量堿有助于將樹脂吸附的色素和有機物溶解洗出，故通常使用含10%NaCl + 0.

13、2%NaOH的堿鹽液再生，常規用量為每升樹脂用150200gNaCl，及34gNaOH。OH型強堿陰樹脂則用4%NaOH溶液再生。樹脂再生時的化學反應是樹脂原先的交換吸附的逆反應。按化學反應平衡原理，提高化學反應某一方物質的濃度，可促進反應向另一方進行，因此提高再生液濃度可加速再生反應，并達到較高的再生水平。為加速再生化學反應，通常先將再生液加熱至7080。它通過樹脂的流速一般為12BV/h。也可采用先快后慢的方法，以充分發揮再生劑的效能。再生時間約為一小時。隨后用軟水順流沖洗樹脂約一小時（水量約4BV），待洗水排清之后，再用水反洗，至洗出液無色、無混濁為止。一些樹脂在再生和反洗之后，要調校p

14、H值。因為再生液常含有堿，樹脂再生后即使經水洗，也常帶堿性。而一些脫色樹脂（特別是弱堿性樹脂）宜在微酸性下工作。此時可通入稀鹽酸，使樹脂pH值下降至6左右，再用水正洗，反洗各一次。樹脂在使用較長時間后，由于它所吸附的一部分雜質（特別是大分子有機膠體物質）不易被常規的再生處理所洗脫，逐漸積累而將樹脂污染，使樹脂效能降低。此時要用特殊的方法處理。例如：陽離子樹脂受含氮的兩性化合物污染，可用4%NaOH溶液處理，將它溶解而排掉；陰離子樹脂受有機物污染，可提高堿鹽溶液中的NaOH濃度至0.51.0%，以溶解有機物。近年國內研究用糖化鈣溶液對使用過的樹脂進行再生，再生液返回生產流程再用，不需要排放。免除

15、了再生廢液處理的問題。（2）特殊的再生處理污染較嚴重的樹脂，可用酸或堿性食鹽溶液反復處理，如先用10%NaCl +1%NaOH堿鹽溶液溶解有機物，再用4%HCl 或分別用10%NaOH 及1%HCl溶解無機物，隨后再用10%NaCl+1%NaOH處理，在約70下進行。如果上述處理的效果未達要求，可用氧化法處理。即用水洗滌樹脂后，通入濃度為0.5%的次氯酸鈉溶液，控制流速24BV/h，通過量1020BV，隨即用水洗滌，再用鹽水處理。應當注意，氧化處理可能將樹脂結構中的大分子的連接鍵被氧化，造成樹脂的降解，膨脹度增大，容易碎裂，故不宜常用。通常使用50周期后才進行一次氧化處理。

16、由于氯型樹脂有較強的耐氧化性，故樹脂在氧化處理前應用鹽水處理，變為氯型，這還可避免處理過程中的pH值變化，并使氧化作用比較穩定。（3）再生廢液的處置糖廠用樹脂脫色，樹脂再生的廢液含有大量的色素和有機物，顏色很深。用原糖生產精糖時，每100噸糖的再生廢液量約為69m3。要經過處理才能排放（或循環），這也是一個難題。Bento詳細研究了用化學方法處理再生液，使色素和其他有機物沉淀，除去雜質后再循環使用，減少排放，并充分利用其中的氯化鈉。由于再生液中色素的濃度比糖汁中高10倍以上，液體數量較小，沒有糖液的粘性，并能容許強烈的條件如強堿性和高溫等而無需顧慮糖的分解，用化學處理比較方便。再生液加入510

17、%容積的石灰乳（濃度為含CaO100g/L），加熱到60并輕微攪拌，大量的有色物沉淀析出。再加入碳酸鈉或二氧化碳、磷酸鈉或磷酸并保持堿性，都可使較多的有色物沉淀。處理后的液體添加少量食鹽可返回作樹脂的初級再生液，其后再用新的鹽水再生。對廢液的處理還研究過多種方法：用顆粒活性炭吸附，用次氯酸鈉、次氯酸鈣、氯氣或臭氧將它氧化，用超過濾或反滲透法分離它的有機物，或用粉狀樹脂吸附等。最近Guimaraes等研究用微生物將它的有色物降解，取得較好效果。4、離子交換樹脂的工作壽命離子交換樹脂在使用較長時間后，由于吸附的雜質未能在再生時完全洗脫除去，性能就逐漸下降，每個工作周期所能處理的糖液量逐漸減少。一般

18、在使用300500周期后，其性能就不符合要求，需要更新（或轉作其他用途）。例如，一個日處理240噸原糖的煉糖廠，一級脫色使用丙烯酸樹脂（總量5m3 ）。在使用不同周期數時，每個周期處理的糖液量及所達到的脫色率的平均值如下表。 周期次序 每周期處理糖液量BV  糖液脫色率% 1200 48 85 201300 45 84 301400 45 82 401450 45 79 451500 42 70&#
