1、附錄A （規范性附錄）典型車型車身反光標識粘貼示例及要求B.1 粘貼基本要求B.1.1 粘貼施工要求車身反光標識均應粘貼在無遮擋、易見、平整、連續，且無灰塵、無水漬、無油漬、無銹跡、無漆層起翹的車身表面。粘貼前應將待粘貼表面灰塵擦凈。有油漬、污漬的部位，應用軟布蘸脫脂類溶劑或清洗劑進行清除，干燥后進行粘貼。對于油漆已經松軟、粉化、銹蝕或起翹的部位，應除去這部分油漆，用砂紙對該部位進行打磨并做防銹處理，然后再粘貼車身反光標識。B.1.2 通用粘貼要求車身后部的車身反光標識應由白色單元開始、白色單元結束。側面可以由紅色單元開始，但靠近車輛尾部的最后一個單元應為白色單元。粘貼車身反光標識后，不應影響

2、本標準規定的車輛照明和信號裝置的性能。粘貼車身反光標識后，不應在車身反光標識上鉆孔、開槽。車身表面無法直接粘貼車身反光標識時，應先將車身反光標識粘貼在具有一定剛度、強度、抗老化的條形襯板上，再將條形襯板牢固地粘貼或鉚接到車身上。車身反光標識離地面的高度最低為380mm。B.1.3 后部車身反光標識粘貼要求B.后部車身反光標識應盡可能體現車輛后部寬度和高度，水平粘貼的車身反光標識體現車輛后部寬度，沿后部兩側邊緣垂直粘貼的車身反光標識體現車輛后部高度，貨廂后部邊角相交部分應為白色單元。部分總質量小于等于4500kg的貨車，因后部貨廂結構不能滿足白色單元相交要求時，可紅、白相交，但垂直粘貼的單元上部

3、應為白色單元。廂式貨車和廂式掛車后部的車身反光標識應能體現貨廂輪廓。B.不同級別的車身反光標識材料不應同時應用于車輛后部。采用一級車身反光標識材料時，其與后反射器的面積之和應大于等于0.1m2；采用二級車身反光標識材料時，其與后反射器的面積之和應大于等于0.2m2。B.后部車身反光標識應連續粘貼，無法連續粘貼時可斷續粘貼，但每一連續段長度應大于等于300mm，且應包含紅、白色車身反光標識至少各一個單元，粘貼間隔應小于等于100mm。特殊情況下，允許紅、白單元分開粘貼，但應保持紅、白相間，每一連續段長度應大于等于150mm，粘貼間隔應小于等于100mm。如果不能沿車廂后部兩側邊緣垂直粘貼，應在最

4、接近邊緣的寬度達到50mm的可粘貼表面粘貼，車身反光標識的上邊緣盡可能接近車廂后部的上邊緣。B.1.4 側面車身反光標識粘貼要求側面車身反光標識的粘貼允許中斷，但其總長度（不含間隔部分）應大于等于車長的50%，每一連續段長度應大于等于300mm，且應包含紅、白色車身反光標識至少各一個單元，二級車身反光標識材料粘貼間隔應小于等于150mm，一級車身反光標識材料粘貼間隔應小于等于300mm，粘貼應盡可能縱向均勻分布。特殊情況下，允許紅、白單元分開粘貼，但仍應保持紅、白相間，每一連續段長度應大于等于150mm，二級車身反光標識材料粘貼間隔應小于等于150mm，一級車身反光標識材料粘貼間隔應小于等于3

5、00mm。側面車身反光標識的長度對三輪汽車應大于等于1.2m；對貨廂長度不足車長50%的貨車應為貨廂長度；側面車身結構無連續表面的混凝土攪拌運輸車和專項作業車，其粘貼總長度應大于等于車長的30%。廂式貨車和廂式掛車側面的車身反光標識應能體現貨廂輪廓。側面車身反光標識材料的級別可不同于后部車身反光標識材料。B.2 欄板貨車、欄板掛車、低速汽車粘貼對總質量大于4500kg的欄板貨車，應在駕駛室后方圍欄上方兩側或駕駛室后部上方兩側邊角用白色車身反光標識拼接成“倒L”，“倒L”水平方向和垂直方向均由2個長度為150mm的白色單元拼接而成。對總質量小于等于4500kg的欄板貨車，后部欄板高度不足以粘貼連

6、續長度為300mm的車身反光標識（含紅、白各1個單元）時，可只粘貼長150mm的白色單元。欄板貨車、欄板掛車、低速汽車粘貼示例見圖B.1。其中，圖B.1 b)為二級車身反光材料粘貼示例，對總質量小于等于4500kg的貨車可粘貼成“”形以滿足粘貼面積的要求；后部使用一級車身反光標識材料時，可以斷續粘貼，但垂直方向最上方和最下方及水平方向最左側、最右側和中間部位應粘貼。 a）側面粘貼示例 b）后部粘貼示例圖B.1欄板貨車、欄板掛車、低速汽車粘貼示例B.3 廂式貨車（含廂式低速貨車）、廂式掛車粘貼廂式貨車（含廂式低速貨車）的側面車身反光標識應沿車廂下邊緣粘貼，在側面車廂上部兩側邊角用白色車身反光標識

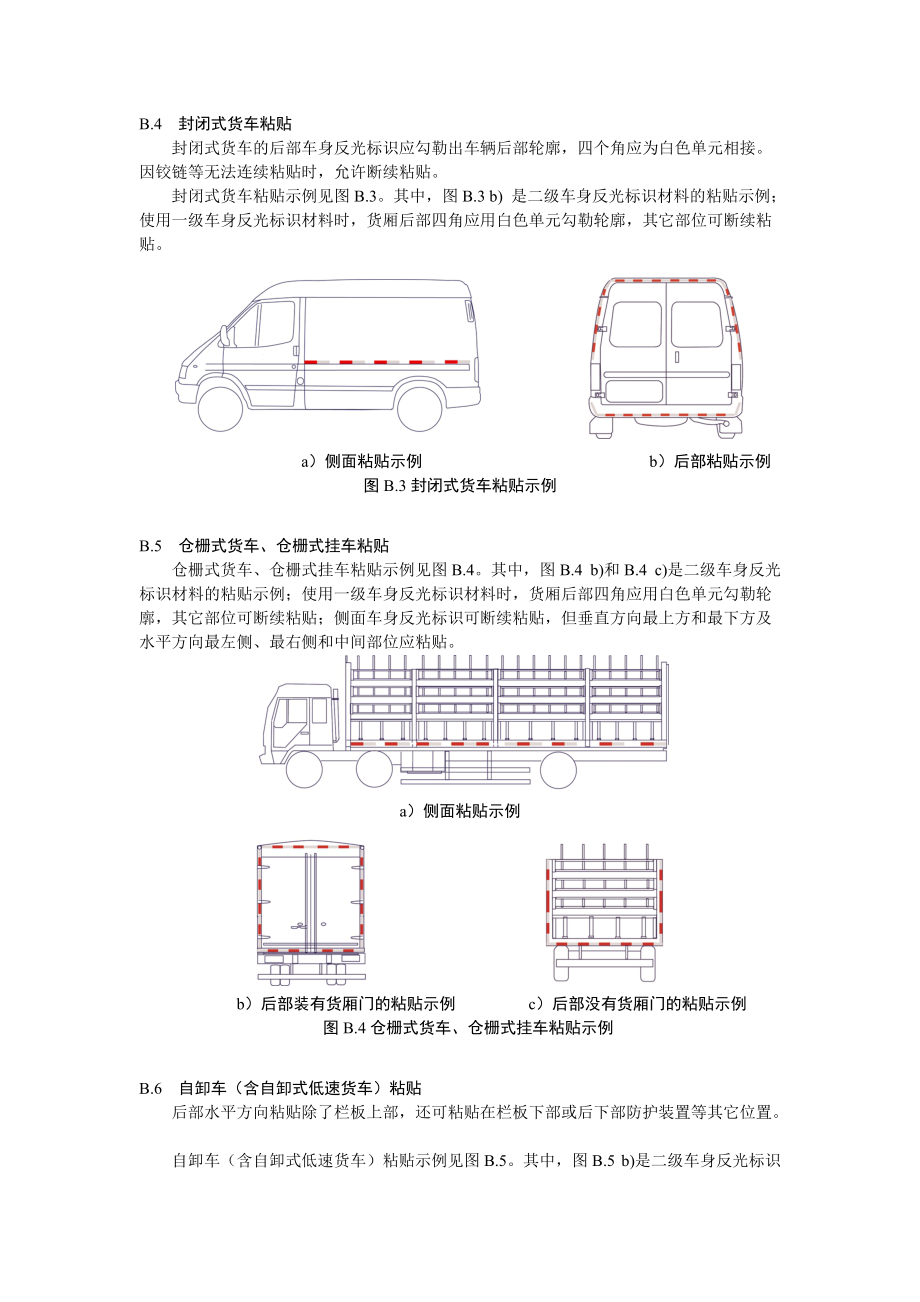

7、拼接成“倒L”，“倒L”水平方向和垂直方向均由2個長度為150mm的白色單元拼接而成。后部車身反光標識應勾勒出車廂后部的輪廓，四個角應為白色單元相接。廂式貨車（含廂式低速貨車）、廂式掛車粘貼示例見圖B.2。其中，圖B.2 b) 是二級車身反光標識材料的粘貼示例；使用一級車身反光標識材料時，貨廂后部四角應用白色單元勾勒輪廓，其它部位可斷續粘貼。 a）側面粘貼示例 b）后部粘貼示例圖B.2廂式貨車（含廂式低速貨車）、廂式掛車粘貼示例B.4 封閉式貨車粘貼封閉式貨車的后部車身反光標識應勾勒出車輛后部輪廓，四個角應為白色單元相接。因鉸鏈等無法連續粘貼時，允許斷續粘貼。封閉式貨車粘貼示例見圖B.3。其中

8、，圖B.3 b) 是二級車身反光標識材料的粘貼示例；使用一級車身反光標識材料時，貨廂后部四角應用白色單元勾勒輪廓，其它部位可斷續粘貼。 a）側面粘貼示例 b）后部粘貼示例圖B.3封閉式貨車粘貼示例B.5 倉柵式貨車、倉柵式掛車粘貼倉柵式貨車、倉柵式掛車粘貼示例見圖B.4。其中，圖B.4 b)和B.4 c)是二級車身反光標識材料的粘貼示例；使用一級車身反光標識材料時，貨廂后部四角應用白色單元勾勒輪廓，其它部位可斷續粘貼；側面車身反光標識可斷續粘貼，但垂直方向最上方和最下方及水平方向最左側、最右側和中間部位應粘貼。 a）側面粘貼示例 b）后部裝有貨廂門的粘貼示例 c）后部沒有貨廂門的粘貼示例 圖B

9、.4倉柵式貨車、倉柵式掛車粘貼示例B.6 自卸車（含自卸式低速貨車）粘貼后部水平方向粘貼除了欄板上部，還可粘貼在欄板下部或后下部防護裝置等其它位置。自卸車（含自卸式低速貨車）粘貼示例見圖B.5。其中，圖B.5 b)是二級車身反光標識材料的粘貼示例；使用一級車身反光標識材料時，在確保體現車輛后部寬度和高度的前提下，可斷續粘貼，但垂直方向最上方和最下方及水平方向最左側、最右側和中間部位應粘貼。 a）側面粘貼示例 b）后部粘貼示例圖B.5自卸車（含自卸式低速貨車）粘貼示例B.7 平板貨車、平板掛車、低平板掛車、集裝箱掛車粘貼B.7.1 平板貨車粘貼平板貨車、平板掛車、低平板掛車、集裝箱掛車粘貼示例見

10、圖B.6。其中，圖B.6 b)是二級車身反光標識材料粘貼示例，如果平板后部無法粘貼，應在后下部防護裝置上水平并列連續粘貼兩排車身反光標識，粘貼面積應大于等于0.2m2；后部使用一級車身反光標識材料時，可在平板后部或后下部防護裝置上水平連續粘貼，粘貼面積應大于等于0.1m2。 a）側面粘貼示例 b）后部粘貼示例圖B.6平板貨車粘貼示例B.7.2 平板掛車、低平板掛車、集裝箱車粘貼平板掛車、集裝箱掛車的側面車身反光標識應沿車架側面水平粘貼，其中低平板半掛車應沿車架平整的連續表面粘貼。因車架結構原因，側面粘貼的車身反光標識可不在同一水平面上。后部有后下部防護裝置時，后下部防護裝置上應粘貼車身反光標識

11、。低平板掛車后部如有爬梯，還應在兩個爬梯最外側的爬梯架上（至少應在爬梯架的最上端、中間和最下端）粘貼車身反光標識。集裝箱掛車裝載集裝箱時，應在集裝箱后部和側面至少水平固定一塊2000mm×150mm的柔性反光標識，安裝部位應盡可能接近集裝箱頂部。平板掛車、集裝箱掛車粘貼示例見圖B.7和圖B.8。其中，圖B.7 b)和圖B.8 b)為二級車身反光標識粘貼示例，平板后部、后下部防護裝置應連續粘貼；使用一級車身反光標識材料時，可斷續粘貼。 a）側面粘貼示例 b）后部粘貼示例圖B.7平板掛車、集裝箱掛車粘貼示例 a）側面粘貼示例 b）后部粘貼示例圖B.8低平板掛車粘貼示例B.8 罐式貨車、罐

12、式掛車粘貼罐式貨車、罐式掛車側面車身反光標識應在車身側面車架或罐體中間部位水平粘貼，體現罐體長度。不規則罐式掛車側面車身反光標識應粘貼在罐體側面中間位置，體現罐體長度。罐體后部應用車身反光標識勾勒罐體輪廓，二級車身反光標識材料的粘貼間隔應小于等于50mm，一級車身反光標識材料的粘貼間隔應小于等于100mm。對運輸劇毒化學品或爆炸品的罐式貨車，側面車身反光標識應在車身側面的車架部位水平粘貼，體現車架長度，并在罐體側面用邊長為300mm（2個150mm長的單元拼接）白色車身反光標識拼接成“L”和“倒L”，上部車身反光標識最下沿與橙色反光帶的距離應在100mm至300mm內，下部車身反光標識最上沿與

13、橙色反光帶的距離應在100mm至300mm內，車身反光標識與罐體前、后端的最大距離應小于等于300mm。罐體后部應用白色車身反光標識勾勒輪廓，二級車身反光標識材料的粘貼間隔應小于等于50mm，一級車身反光標識材料的粘貼間隔應小于等于100mm。罐式貨車、罐式掛車粘貼示例見圖B.9，其中運輸劇毒化學品或爆炸品的罐式貨車粘貼示例見圖B.10。 a）側面粘貼示例 b）后部粘貼示例圖B.9罐式貨車、罐式掛車粘貼示例 a）側面粘貼示例 b）后部粘貼示例圖B.10運輸劇毒化學品或爆炸品的罐式貨車粘貼示例B.9 混凝土攪拌運輸車粘貼混凝土攪拌運輸車側面車身反光標識應在可粘貼部位（如側防護裝置）連續粘貼，粘貼

14、總長度可小于車長的50%，但應大于等于車長的30%，此時斷開間隔不受限制。車輛后部應盡可能選取能夠體現車身后部寬度和高度的連續平面粘貼，如后下部防護裝置、金屬擋泥板等固定結構件。混凝土攪拌運輸車粘貼示例見圖B.11。 a）側面粘貼示例 b）后部粘貼示例圖B.11混凝土攪拌運輸車粘貼示例B.10 專項作業車粘貼專項作業車上車身反光標識的粘貼應盡可能按前述基本粘貼要求進行粘貼，部分專項作業車除駕駛室外的車身結構無連續平面，不能滿足要求時，車輛后部應盡可能選取能夠體現車身后部寬度和高度的連續平面粘貼，如后下部防護裝置、金屬擋泥板等固定結構件；側面車身反光標識應在可粘貼部位（如側防護裝置）連續粘貼，粘貼總長度可小于車輛長度的50%，但應大于等于車輛長度的30%，此時斷開間隔不受限制。汽車起重機粘貼示例見圖B.12，清障車粘貼示例見圖B.13。 a）側面粘貼示例
