1、、項目簡介1天和家園住宅小區概況浙江省慈溪市天和家園住宅小區占地面積 64 788m2,總建筑面積13. 4萬 m2小區住宅整體布置方式為南北朝向，南北均無高大建筑物，無遮陰情況，日 照充分。小區建筑住宅以多層為主,屋頂呈人字形,樓高。計劃在天和家園 20 號樓屋頂裝設太陽能電池板，建住宅小區太陽能光伏發電示范電站。 20 號樓目 前處于在建狀態， - 屋頂可利用面積有：西側平臺，面積 87m ；斜屋面， W1-W7 共7塊，總面積（斜面）。；露臺，L1-L5共5個，總面積。2.設計要求a. 該項目有一定的公眾影響力。美觀與否非常重要，要求光伏電池組件的 安裝應保持屋頂?shù)娘L(fēng)格和美觀，并與小區及

2、周圍環境相協調。b. 該光伏電站主要提供天和家園小區公用設施用電，包括：地下車庫西區 照明燈35. 2kW地下車庫東區照明.燈 21. 4kW智能化設備2kW等。要求在 陰雨天氣時，'應能使用城市電網為公用負荷供電。c. 光伏電站建設費用計入小區開發成本。建成后隨小區移交物業管理，要 求節省投資。維護管理方便。二、光伏發電系統運行方式的選擇太陽能光伏發電系統的運行方式可分為兩類。即：獨立運行和并網運行。獨 立運行的光伏發電系統需要有蓄電池作為儲能裝置，主要用于無電網的邊遠地 區。由于必須有蓄電池儲能裝置， 所以整個系統的造價很高。 在有公共電網的地 區。光伏發電系統一般與電網連接， 即

3、采用并網運行方式。 并網型光伏發電系統 的優點是可以省去蓄電池， 而將電網作為自己的儲能單元。 由于蓄電池在存儲和 釋放電能的過程中，伴隨著能量的損失，且蓄電池的使用壽命通常僅為 58 年, 報廢的蓄電池又將對環境造成污染， 所以，省去蓄電池后的光伏系統不僅可大幅 度降低造價，還具有更高的發電效率和更好的環保性能，且維護簡單、方便。在 建筑密度很大的城市住宅小區中， 能夠安裝太陽能電池板的面積有限， 住宅小區 屋頂光伏發電系統的容量通常遠遠小于其變壓器的容量， 即光伏系統的發電功率 始終小于小區負載的功率，沒有剩余電能送入上級城市電網。綜合考慮，該光伏發電系統擬采用并網運行方式.并在小區內局部

4、并網，不 考慮將電能輸入上級城市電網， 系統原理圖如圖 l 所示。采取小區內局部并網運 行方式提高了上級城市電網的安全性。三、系統設計1設計依據該系統的設計依據有：光伏系統并網技術要求(GB/T19939-2005);當 地氣象資料；建設方提供的相關資料及要求。2光伏系統太陽能電池組件的配置方案( 1 )最佳方陣傾角的確定慈溪市介于北緯 30002/-30024/和東經 121002/ -121 042/ 之間，處于北亞熱帶 南緣，屬季風型氣候。平均年日照時數 2038 小時，太陽年輻射量 4 0004 800MJ/m,年日照百分率47%。查閱相關資料可知，太陽能電池組件方陣最佳傾 角為 30

5、0。(2)太陽能電池組件的選擇與布置 太陽能電池組件的選擇目前，高效晶體硅太陽能電池的光電轉換效率已達 2l %以上，大批量生產的 單晶硅光伏電池組件的光電轉換效率也已達到14%以上。該系統選用了常州天合光能有限公司生產的rlSM 一 175D型高效單晶硅電池組件.其外形如圖2所示。TSM一 175D型電池組件技術參數如下，峰值功率：Pm=175VVF開路電壓：=; 最佳工作電壓：Ux=;短路電流：I sc=；最佳工作電流：，m=重量：G=16kg尺 寸：長 X 寬 X 厚=| 581 mm x 809mrK 40mm(b) 太陽能電池組件的布置 將太陽能光伏發電應用于城市住宅小區時，與

6、建在邊遠地區、荒漠地區的獨立光伏電站有很多不同點，不能簡單地將太陽能電池方陣按最佳傾角的要求布 置，必須要充分考慮與周圍環境的協調和美觀。 根據建設方提供的加號樓屋面圖 參見圖 (3) 以及現場考察情況，電池方陣布置方案如下：a. 西側平臺面積87m。采用鋸齒型方陣。共安裝組件36塊，方陣傾角為30°。 功率為： 175WpX 36=6300W。b. 斜屋面WW，共7塊小屋面可安裝太陽能組件，總面積(斜面)，與斜屋 面平行安裝組件 87塊，方陣傾角為斜屋面坡度 310。功率為： 175WX87=15 225Wp。c. 頂層露臺上方裝飾性花架有 LiLs共5個可安裝太陽能組件。面積。，

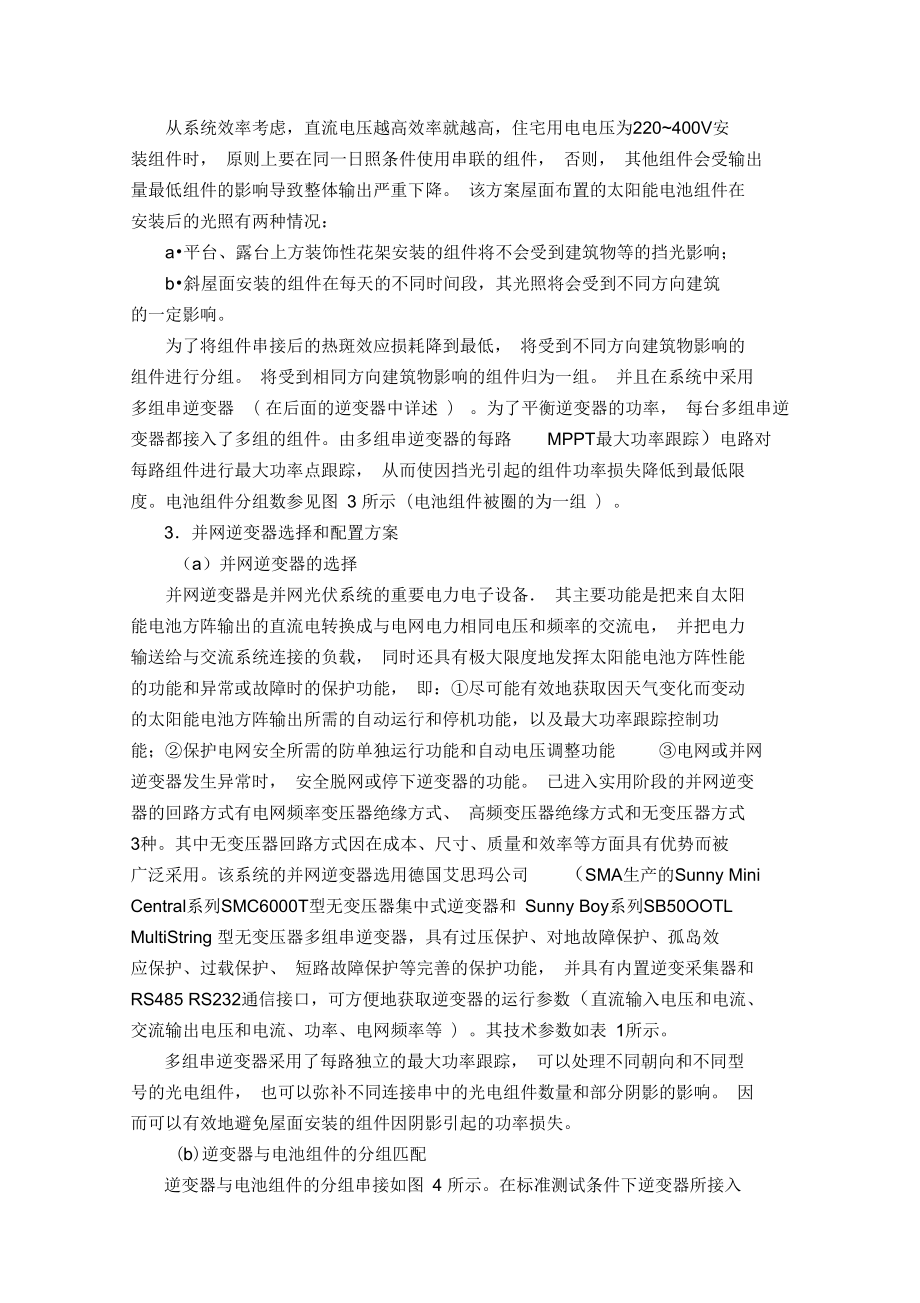

7、考慮露臺的采光和建筑的整體布局和美觀。 將露臺上方裝飾性花架前半部分空出一 定面積，保持裝飾性花架的原貌，后部約有163 m2安裝組件，共安裝組件126塊，為減少風壓及屋頂?shù)拿烙^，方陣傾角為70。功率為：175WX 126=22050Wp該布置方案共安裝了 TSM-175D型高效單晶硅太陽能組件 249塊，總功率為43 575W。，設計按43kWp配置、計算。（3）太陽能組件的分組串接從系統效率考慮，直流電壓越高效率就越高，住宅用電電壓為220400V安 裝組件時， 原則上要在同一日照條件使用串聯的組件， 否則， 其他組件會受輸出 量最低組件的影響導致整體輸出嚴重下降。 該方案屋面布置的太陽能

8、電池組件在 安裝后的光照有兩種情況：a平臺、露臺上方裝飾性花架安裝的組件將不會受到建筑物等的擋光影響；b斜屋面安裝的組件在每天的不同時間段，其光照將會受到不同方向建筑 的一定影響。為了將組件串接后的熱斑效應損耗降到最低， 將受到不同方向建筑物影響的 組件進行分組。 將受到相同方向建筑物影響的組件歸為一組。 并且在系統中采用 多組串逆變器 （ 在后面的逆變器中詳述 ） 。為了平衡逆變器的功率， 每臺多組串逆 變器都接入了多組的組件。由多組串逆變器的每路MPPT最大功率跟蹤）電路對每路組件進行最大功率點跟蹤， 從而使因擋光引起的組件功率損失降低到最低限 度。電池組件分組數參見圖 3 所示（電池組件

9、被圈的為一組 ）。3并網逆變器選擇和配置方案并網逆變器的選擇并網逆變器是并網光伏系統的重要電力電子設備 其主要功能是把來自太陽 能電池方陣輸出的直流電轉換成與電網電力相同電壓和頻率的交流電， 并把電力 輸送給與交流系統連接的負載， 同時還具有極大限度地發揮太陽能電池方陣性能 的功能和異常或故障時的保護功能， 即：盡可能有效地獲取因天氣變化而變動 的太陽能電池方陣輸出所需的自動運行和停機功能，以及最大功率跟蹤控制功 能；保護電網安全所需的防單獨運行功能和自動電壓調整功能電網或并網逆變器發生異常時， 安全脫網或停下逆變器的功能。 已進入實用階段的并網逆變 器的回路方式有電網頻率變壓器絕緣方式

10、、 高頻變壓器絕緣方式和無變壓器方式 3種。其中無變壓器回路方式因在成本、尺寸、質量和效率等方面具有優勢而被 廣泛采用。該系統的并網逆變器選用德國艾思瑪公司（SMA生產的Sunny MiniCentral系列SMC6000T型無變壓器集中式逆變器和 Sunny Boy系列SB50OOTL MultiString 型無變壓器多組串逆變器，具有過壓保護、對地故障保護、孤島效 應保護、過載保護、 短路故障保護等完善的保護功能， 并具有內置逆變采集器和 RS485 RS232通信接口，可方便地獲取逆變器的運行參數（直流輸入電壓和電流、 交流輸出電壓和電流、功率、電網頻率等 ）。其技術參數如表 1所示。

11、多組串逆變器采用了每路獨立的最大功率跟蹤， 可以處理不同朝向和不同型 號的光電組件， 也可以彌補不同連接串中的光電組件數量和部分陰影的影響。 因 而可以有效地避免屋面安裝的組件因陰影引起的功率損失。(b)逆變器與電池組件的分組匹配逆變器與電池組件的分組串接如圖 4 所示。在標準測試條件下逆變器所接入 的每路組件數量、輸入電壓、功率如表 2 所示。對照表 1可知，該方案逆變器與 電池組件的配置是合理的，滿足要求。4太陽能光伏發電系統負載的選擇從嚴格意義上說， 并網光伏發電系統是將整個城市的電網系統作為自己的儲 能單元，因而，光伏系統所帶負載時任意的，不存在選擇問題。但由于我國可 再生能源法剛剛于

12、 2006年 1月 1日實施。可再生能源法的“上網電價法” 和“全網平攤” 法規尚未實施， 這就帶來了住宅小區移交物業管理后電費管理上 的困難。因而，為了更好地保證上級城市電網的安全，方便管理，太陽能并網光 伏系統負載的選擇原則應是使屋頂并網光伏系統的發電功率小于所帶負載的用 電功率，并且盡可能使負載的用電時間與光伏系統的發電時間相匹配。天和家園設置了高壓環網站一座，在小區各負荷點設置了 7 個箱變，其中 2# 箱變?yōu)?00 kV A, 6#箱變lOOOkV . A.其它均為630 kV A。與光伏系統公共接 入點相連的4#箱變變壓器容量為630kV - A,主要供小區公用負荷用電。天和家 園

13、公用負載主要有：地下車庫西區照明燈35. 2kW地下車庫東區照明燈21.4kW 智能化設備2 kW,以及小區景觀燈、圍墻燈等。地下車庫照明負荷曲線與太陽 光日照曲線接近，因此，選擇地下車庫照明和智能化設備用電為光伏系統的負荷。 總負荷功率為58. 6kW大于光伏系統的峰值功率43kW，且所安裝的光伏系統 峰值功率43kW不到所連4#箱變?nèi)萘康?0%,保證了無電能輸入上級城市電網， 符合設計要求。四、防雷設計1 .防直擊雷措施直擊雷是指直接落到太陽能電池陣列、低壓配電線路、電氣設備以及在其旁 的雷擊。防直擊雷的基本措施是安裝避雷針。 由于該光伏系統中的外置設備在整 個環境中不是最高建筑物， 所以

14、設計為： 把所有屋頂電池組件的鋼結構與屋頂建 筑的防雷網相連，以達防雷擊的目的，并符合光伏 （PV） 發電系統過電壓保護 - 導則 （SJ/T11127） 中有關規定。2防感應雷措施 太陽能光伏發電系統的雷電浪涌入侵途徑，除了太陽能電池陣列外。還有配 電線路、接地線以及它們的組合。 從接地線侵入是由于近旁的雷擊使大地電位上 升，相對比電源高， 從而產生從接地線向電源側反向電流引起的。 根據 sJ/T11127 中有關規定。該系統主要采取以下措施：a在每路直流輸入主回路內裝設浪涌保護裝置，并分散安裝在防雷接線箱 內。屋頂光伏并網發電系統在組件與逆變器之間加入防雷接線箱， 不僅對屋頂太 陽能電池組

15、件起到防雷保護作用。還為系統的檢測、維修、維護提供了方便。縮 小了電池組件故障檢修范圍。 該設計選用了 IP65 防護等級的 TRIFL 型接線箱。 并隨組件方陣直接安裝在室外。其接人方式參見圖 4。b.在并網接人控制柜中安裝避雷元件，以防護從低壓配電線侵入的雷電波 及浪涌。并網控制柜原理圖參見圖 5 所示。五、電纜選擇組件之間的連接電纜和組件與逆變器之間的電纜都使用在戶外， 直接暴露在 陽光下，因此，該光伏系統直流部分選用耐氧化、耐高溫、耐紫外線的 DCEYHR 系列電纜，以保證系統長時間的安全正常運行。六、支架設計慈溪地區為沿海地區。在抗風壓以及抗腐蝕方面采取了以下措施：a. 所有支架采用

16、國標型鋼，多點結合，即：增加鋼支架與屋面結構和相關承重結構的連接點，將受力點均勻分布于各承重結構上。按抗 l2 級臺風要求進 行力學設計計算.各連接點選用特制型鋼和不銹鋼螺栓連接。b. 所有支架都采用熱鍍鋅，局部外裸部分噴涂氟碳涂料來有效防腐。七、監控系統設計該監控系統選用德國艾思瑪公司（SMA配套生產的 Su nny Boy Contwl Plus 產品，具有強大的監控功能：a. 監控系統內置可連接外部傳感器的輸入測量端口和操作界面。包含 8個 模擬量（如溫度、輻照度、氣壓、濕度等 ）和 8 個數字量 （如風速、智能電表等 ） 輸入接口。b. 通過RS485通信總線與逆變采集器相連接，獲取每

17、組光伏組件的發電情 況和每臺逆變器的發電功率。c 監控系統可以存儲數據，記錄 250個數據通道，可以顯示實時運行狀況， 分析運行數據。d監控系統可以連接外置顯示屏昆示戶外系統運行情況。也可以與遠程監 控器相連， 實現無線遠程連接， 遠程管理員通過普通手機即可了解到系統的運行 情況。八、總結a該設計方案充分考慮了各種因素和要求，在遵循國家標準光伏系統并 網技術要求的前提下，充分體現了其科學性、經濟性、美觀性、示范性、人性 化等特點，選用的高效率單晶硅電池組件、高效率并網逆變器、多組串逆變器、 監控系統（可拓展到遠程監控）等也充分反映了這些特點，達到了最佳效果，有 著較好的示范性和影響力。b太陽能是一種清潔、可再生能源
