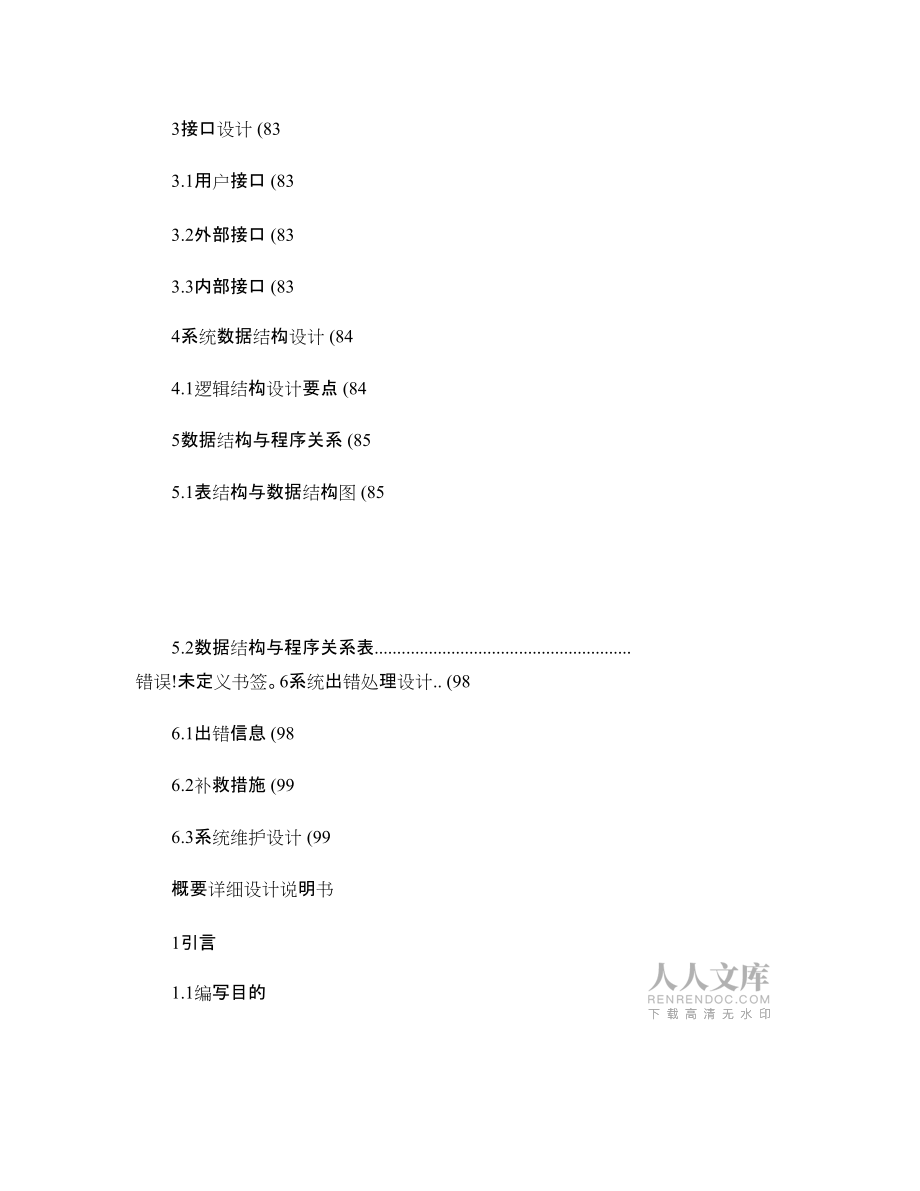

1、1引言 (21.1編寫目的 (21.2參考資料 (22總體設計 (22.1需求規定 (22.2運行環境 (22.3系統部署圖 (22.4基本設計概念和類圖 (32.5結構 (42.6功能模型描述 (92.7人工處理過程 (832.8尚未問決的問題 (833接口設計 (833.1用戶接口 (833.2外部接口 (833.3內部接口 (834系統數據結構設計 (844.1邏輯結構設計要點 (845數據結構與程序關系 (855.1表結構與數據結構圖 (855.2數據結構與程序關系表. 錯誤!未定義書簽。6系統出錯處理設計. (986.1出錯信息 (986.2補救措施 (996.3系統維護設計 (99

2、概要詳細設計說明書1引言1.1編寫目的本概要設計說明書跟據人力資源管理系統需求規格說明書編寫,描述了系統的概要設計,并為下一步的“系統詳細設計說明書”的編寫提供依據,為系統測試人員提供測試依據。本文檔的預期讀者為:項目經理、系統分析員、測試經理、項目組長、系統開發人員。1.2參考資料人力資源管理系統需求規格說明書2總體設計2.1需求規定本系統的主要的輸入輸出項目、處理的功能性能要求參照人力資源管理系統需求規格說明書。2.2運行環境軟件運行環境Windows 2000/XP/2003 Server操作系統;MS SQL Server 2000;Tomcat 5.0;Jdk 1.4;硬件運行環境I

3、ntel Pentium 2GHz或以上的CPU;內存512MB,建議使用1GB內存;硬盤至少有1GB可用空間;CD-ROM驅動器;2.3系統部署圖用圖例表示出系統實施運行中使用的服務器名稱,Internet和各服務器之間的實施運作。 2.4基本設計概念和類圖 : user 2.5結構 主要文件 輸入說明人事管理員登陸后臺管理界面,點擊“招聘管理”鏈接處理無輸出說明顯示界面RecruitManager.jsp主要文件 輸入說明人事管理員進入“招聘管理”RecruitManager.jsp頁面,點擊“招聘信息發布”鏈接處理無輸出說明顯示頁面RecruitIssue.jsp主要文件 輸入1管理員輸

4、入:人事管理員進入頁面RecruitManager.jsp,點擊樹狀菜單“招聘信息發布”之“錄入”,進入頁面RecruitInfoInsert.jsp。按照頁面提示信息輸入招聘信息數據后,點擊“新增”按鈕,在數據庫“招聘信息”表中新增一條記錄。2系統時間輸入:系統當前日期處理1表單格式驗證。如成功則轉向處理2,否則顯示表單格式錯誤的相應信息。2更新數據庫如數據庫“招聘信息”表中不存在“崗位編號”、“發布時間”項與當前輸入“崗位編號”,“系統當前日期”相匹配的記錄,則在“招聘信息”表中新增一條記錄,記錄內容來自頁面RecruitInfoInsert.jsp所輸入信息,其中點擊“新增”時產生的系統

5、時間為數據表“招聘信息”之“發布時間”項內容;如存在相匹配的記錄,則提示“此招聘信息已存在,是否需更新?”,點中“是”時,則更新數據庫“招聘信息”表相匹配的數據記錄,其中點擊“是”時產生的系統時間為數據庫表“招聘信息”之“修改時間”項內容。錄入信息完成后,界面顯示“招聘信息錄入成功”信息。輸出1界面顯示信息輸出“表單×××格式錯”,“此招聘信息已存在,是否需更新?”,“招聘信息錄入成功”2數據庫輸出向數據庫“招聘信息”表添加或修改一條記錄,記錄內容來自頁面RecruitInfoInsert.jsp所輸入信息主要文件 輸入1管理員輸入:人事管理員進入頁面Recrui

6、tManager.jsp,點擊樹狀菜單“招聘信息發布”之“編輯”,進入“編輯招聘信息”頁面RecruitInfoEditList.jsp,分頁顯示“招聘信息”表中的全部數據,如需縮小查詢范圍,可在搜索欄輸入關鍵信息,如“崗位編號”,“職位名稱”,“發布時間”等進行模糊查詢,對頁面RecruitInfoEditList.jsp顯示的數據項進行修改,如需刪除某行記錄,則點中此行“刪除”復選框,全部修改(包括刪除完成后,則點擊此頁面底部“確認修改(刪除”按鈕后,在數據庫“招聘信息”表進行相應記錄的更新、刪除操作。2系統時間輸入:系統當前日期處理1表單格式驗證。如成功則轉向處理2,否則顯示表單格式錯誤

7、的相應信息。2更新數據庫用RecruitInfoEditList.jsp所輸入數據更新(刪除數據庫“招聘信息”表相匹配的數據記錄,其中點中“確認修改(刪除”時產生的系統時間為數據表“招聘信息”之“修改時間”項內容。如有刪除動作發生,則同時刪除數據庫“應聘人員”表“應聘崗位編碼”項內容為需刪除崗位編號的那些記錄。更新數據完成后,界面顯示“修改招聘信息成功”。輸出1界面顯示信息輸出“表單×××格式錯”,“修改招聘信息成功”2數據庫輸出向數據庫“招聘信息”表更新、刪除數據,更新數據來自RecruitInfoEditList.jsp,匹配原則為一一對應。主要文件 輸入管理

8、員輸入:人事管理員進入頁面RecruitManager.jsp,點擊樹狀菜單“招聘信息發布”之“瀏覽”,進入“瀏覽招聘信息”頁面RecruitInfoList.jsp,分頁顯示“招聘信息”表中的全部數據,如需縮小查詢范圍,可在搜索欄輸入關鍵信息,如“崗位編號”,“職位名稱”,“發布時間”等進行模糊查詢。處理表單格式驗證,表單格式錯則輸出錯誤信息。輸出界面顯示信息輸出:表單×××格式錯”主要文件 功能描述見“修改、刪除招聘信息”主要文件 輸入說明人事管理員進入“招聘管理”RecruitManager.jsp頁面,點擊“應聘人員信息維護”鏈接處理無輸出說明顯示頁面Ap

9、pliantInfoMaintance.jsp主要文件 輸入管理員輸入:人事管理員進入頁面RecruitManager.jsp,點擊樹狀菜單“應聘人員信息維護”之“錄入”,進入頁面AppliantInfoInsert.jsp。按照頁面提示信息輸入招聘信息數據后,點擊“新增”按鈕,在數據庫“應聘人員信息”表中新增一條記錄。處理1表單格式驗證。如成功則轉向處理2,否則顯示表單格式錯誤的相應信息。2更新數據庫如數據庫“應聘人員信息”表中不存在“應聘人員編號”項與當前輸入“應聘人員編號”相匹配的記錄,則在“應聘人員信息”表中新增一條記錄,記錄內容來自頁面AppliantInfoInsert.jsp所輸

10、入信息。如存在相匹配的記錄,則提示“此應聘人員信息已存在,是否需更新?”,點中“是”時,則更新數據庫“應聘人員信息”表相匹配的數據記錄。錄入信息完成后,界面顯示“應聘人員信息錄入成功”信息。輸出界面顯示信息輸出“表單×××格式錯”,“此應聘人員信息已存在,是否需更新?”,“應聘人員信息錄入成功”2數據庫輸出主要文件 輸入管理員輸入:人事管理員進入頁面RecruitManager.jsp,點擊樹狀菜單“應聘人員信息維護”之“編輯”,進入“編輯應聘人員信息”頁面AppliantInfoEditList.jsp,分頁顯示“應聘人員信息”表中的全部數據,如需縮小查詢范圍,

11、可在搜索欄輸入關鍵信息,如“應聘人員編號”,“職位名稱”等進行模糊查詢,對頁面AppliantInfoEditList.jsp顯示的數據項進行修改,如需刪除某行記錄,則點中此行“刪除”復選框,全部修改(包括刪除完成后,則點擊此頁面底部“確認修改(刪除”按鈕后,在數據庫“應聘人員信息”表進行相應記錄的更新、刪除操作。處理1表單格式驗證。如成功則轉向處理2,否則顯示表單格式錯誤的相應信息。2更新數據庫用AppliantInfoEditList.jsp所輸入數據更新(刪除數據庫“應聘人員信息”表相匹配的數據記錄。更新數據完成后,界面顯示“修改應聘人員信息成功”。輸出1界面顯示信息輸出“表單×

12、;××格式錯”,“修改應聘人員信息成功”2數據庫輸出向數據庫“招聘信息”表更新、刪除數據,更新數據來自AppliantInfoEditList.jsp,匹配原則為一一對應。主要文件 輸入管理員輸入:人事管理員進入頁面RecruitManager.jsp,點擊樹狀菜單“應聘人員信息維護”之“瀏覽”,進入“瀏覽應聘人員信息”頁面AppliantInfoList.jsp,分頁顯示“應聘人員信息”表中的全部數據,如需縮小查詢范圍,可在搜索欄輸入關鍵信息,如“應聘人員編號”,“職位名稱”等進行模糊查詢。處理表單格式驗證,表單格式錯則輸出錯誤信息。輸出界面顯示信息輸出:表單×

13、××格式錯”主要文件 功能描述見“修改、刪除招聘信息“主要文件 輸入說明人事管理員進入“招聘管理”RecruitManager.jsp頁面,點擊“應聘人員崗位申請說明”鏈接處理無輸出說明顯示頁面ApplicantStationDesc.jsp3.1錄入應聘人員崗位申請說明主要文件 輸入人事管理員進入頁面RecruitManager.jsp,點擊樹狀菜單“應聘人員崗位申請說明”之“錄入”,進入頁面ApplicantStationDescInsert.jsp。按照頁面提示信息輸入應聘人員崗位申請說明數據后,點擊“新增”按鈕,在數據庫“應聘人員崗位申請說明”表中新增一條記錄。處理

14、1表單格式驗證。如成功則轉向處理2,否則顯示表單格式錯誤的相應信息。2更新數據庫如數據庫“應聘人員崗位申請說明”表中不存在“申請人姓名”相匹配的記錄,則在“應聘人員崗位申請說明”表中新增一條記錄,記錄內容來自頁面ApplicantStationDescInsert.jsp所輸入信息;如存在相匹配的記錄,則提示“此應聘人員崗位申請說明信息已存在,是否需更新?”,點中“是”時,則更新數據庫“應聘人員崗位申請說明”表相匹配的數據記錄。錄入信息完成后,界面顯示“應聘人員崗位申請說明錄入成功”信息。輸出1界面顯示信息輸出“表單×××格式錯”,“此應聘人員崗位申請說明信息已存

15、在,是否需更新?”,“應聘人員崗位申請說明錄入成功”2數據庫輸出向數據庫“應聘人員崗位申請說明”表添加或修改一條記錄,記錄內容來自頁面ApplicantStationDescInsert.jsp所輸入信息3.2修改、刪除應聘人員崗位申請說明主要文件 輸入管理員輸入:人事管理員進入頁面RecruitManager.jsp,點擊樹狀菜單“應聘人員崗位申請說明”之“編輯”,進入“應聘人員崗位申請說明”頁面ApplicantStationDescEditList.jsp,分頁顯示“應聘人員崗位申請說明”表中的全部數據,如需縮小查詢范圍,可在搜索欄輸入關鍵信息,如“申請人姓名”,“申請崗位名稱”等進行模

16、糊查詢,對頁面ApplicantStationDescEditList.jsp顯示的數據項進行修改,如需刪除某行記錄,則點中此行“刪除”復選框,全部修改(包括刪除完成后,則點擊此頁面底部“確認修改(刪除”按鈕后,在數據庫“應聘人員崗位申請說明”表進行相應記錄的更新、刪除操作。處理1表單格式驗證。如成功則轉向處理2,否則顯示表單格式錯誤的相應信息。2更新數據庫用ApplicantStationDescEditList.jsp所輸入數據更新(刪除數據庫“應聘人員崗位申請說明”表相匹配的數據記錄。更新數據完成后,界面顯示“修改應聘人員崗位申請說明成功”。輸出1界面顯示信息輸出“表單×

17、15;×格式錯”,“修改應聘人員崗位申請說明成功”2數據庫輸出向數據庫“應聘人員崗位申請說明”表更新、刪除數據,更新數據來自ApplicantStationDescEditList.jsp,匹配原則為一一對應。3.3瀏覽應聘人員崗位申請說明(不可編輯主要文件 輸入管理員輸入:人事管理員進入頁面RecruitManager.jsp,點擊樹狀菜單“應聘人員崗位申請說明”之“瀏覽”,進入“瀏覽應聘人員崗位申請說明”頁面ApplicantStationDesc List.jsp,分頁顯示“應聘人員崗位申請說明”表中的全部數據,如需縮小查詢范圍,可在搜索欄輸入關鍵信息,如“申請人姓名”,“申請

18、崗位名稱”等進行模糊查詢。處理表單格式驗證,表單格式錯則輸出錯誤信息。輸出界面顯示信息輸出:表單×××格式錯”3.4瀏覽招聘信息(可編輯主要文件 功能描述見“修改、刪除應聘人員崗位”主要文件 輸入說明人事管理員登陸后臺管理界面,點擊“企業結構管理”鏈接處理無輸出說明顯示界面EnterpriseArchitectureManager.jsp主要文件 輸入說明人事管理員進入“企業結構管理” EnterpriseArchitectureManager.jsp頁面,點擊“公司部門信息維護”鏈接處理無輸出說明顯示頁面DeptMaintance.jsp主要文件 輸入1管理員輸

19、入:人事管理員進入頁面EnterpriseArchitectureManager.jsp,點擊樹狀菜單“公司部門信息維護”之“錄入”,進入頁面DeptInsert.jsp。按照頁面提示信息輸入部門信息數據后,點擊“新增”按鈕,在數據庫“部門信息”表中新增一條記錄。2系統時間輸入:系統當前日期處理1表單格式驗證。如成功則轉向處理2,否則顯示表單格式錯誤的相應信息。2更新數據庫如數據庫“部門信息”表中不存在“部門編號”項與當前輸入“部門編號”相匹配的記錄,則在“部門信息”表中新增一條記錄,記錄內容來自頁面DeptInsert.jsp所輸入信息,其中點擊“新增”時產生的系統時間為數據表“部門信息”之

20、“部門創建時間”項內容;如存在相匹配的記錄,則提示“此部門信息已存在,是否需更新?”,點中“是”時,則更新數據庫“部門信息”表相匹配的數據記錄,其中點擊“是”時產生的系統時間為數據庫表“部門信息”之“修改時間”項內容。錄入信息完成后,界面顯示“部門信息錄入成功”信息。輸出1界面顯示信息輸出“表單×××格式錯”,“此部門信息已存在,是否需更新?”,“部門信息錄入成功”2數據庫輸出向數據庫“部門信息”表添加或修改一條記錄,記錄內容來自頁面DeptInsert.jsp所輸入信息主要文件 輸入1管理員輸入:人事管理員進入頁面EnterpriseArchitectureMa

21、nager.jsp,點擊樹狀菜單“公司部門信息維護”之“編輯”,進入“編輯部門信息”頁面DeptEditList.jsp,分頁顯示“部門信息”表中的全部數據,如需縮小查詢范圍,可在搜索欄輸入關鍵信息,如“部門編號”,“部門名稱”,“部門創建時間”等進行模糊查詢,可對頁面DeptEditList.jsp顯示的數據項進行修改,如需刪除某行記錄,則點中此行“刪除”復選框,全部修改(包括刪除完成后,則點擊此頁面底部“確認修改(刪除”按鈕后,在數據庫“招聘信息”表進行相應記錄的更新、刪除操作。(部門編號不能修改,如需修改部門編號,則需刪除此部門信息后,再新增一條部門數據2系統時間輸入:系統當前日期處理1

22、表單格式驗證。如成功則轉向處理2,否則顯示表單格式錯誤的相應信息。2更新數據庫用DeptEditList.jsp所輸入數據更新(刪除數據庫“部門信息”表相匹配的數據記錄,其中點中“確認修改(刪除”時產生的系統時間為數據表“部門信息”之“修改時間”項內容。如有刪除動作發生,則標記“部門信息”表的“部門刪除”項為1(未刪除狀態為0。更新數據完成后,界面顯示“修改部門信息成功”。輸出1界面顯示信息輸出“表單×××格式錯”,“修改部門信息成功”2數據庫輸出向數據庫“部門信息”表更新、刪除數據,更新數據來自DeptEditList.jsp,匹配原則為一一對應。主要文件 輸入

23、管理員輸入:人事管理員進入頁面EnterpriseArchitectureManager.jsp,點擊樹狀菜單“公司部門信息維護”之“瀏覽”,進入“瀏覽部門信息”頁面DeptList.jsp,分頁顯示“部門信息”表中的全部數據,如需縮小查詢范圍,可在搜索欄輸入關鍵信息,如“部門編號”,“部門名稱”,“部門創建時間”等進行模糊查詢。處理表單格式驗證,表單格式錯則輸出錯誤信息。輸出界面顯示信息輸出:表單×××格式錯主要文件 功能描述見“修改、刪除部門信息“ 主要文件 輸入1管理員輸入:人事管理員進入頁面EnterpriseArchitectureManager.jsp

24、 ,點擊樹狀菜單“公司部門信息維護”之“合并”,進入“合并部門信息”頁面DeptMerge.jsp 。在“被合并部門”下拉框點黑選中需要被合并的部門(可在下拉文本輸入欄鍵入部門編碼或部門名稱快速定位到需被合并的部門,然后在“并入部門”下拉框點黑選中并入部門(可在下拉文本輸入欄鍵入部門編碼或部門名稱快速定位到并入部門,再點擊轉移鍵,部門合并完成。 2系統時間輸入: 系統當前日期 處理更新數據庫: 點擊轉移鍵后,“被合并部門”下拉框點黑選中所對應的“部門信息”表的那些記錄的“部門刪除”項為1(未刪除狀態為0,“部門被合并”項為1(未被合并狀態為0,“并入部門”項為“并入部門”下拉框點黑選中并入部門

25、的部門編號。點中轉移鍵時產生的系統時間為數據表“部門信息”之 “合并時間”項內容。部門合并成功完成,界面顯示“部門合并成功”,否則顯示“部門合并失敗”。 輸出1界面顯示信息輸出 “部門合并成功”,“部門合并失敗” 2數據庫輸出詳細見處理 輸入說明人事管理員進入“企業結構管理”EnterpriseArchitectureManager.jsp頁面,點擊“公司崗位信息維護”鏈接處理無輸出說明顯示頁面StationMaintance.jsp主要文件 輸入1管理員輸入:人事管理員進入頁面EnterpriseArchitectureManager.jsp,點擊樹狀菜單“公司崗位信息維護”之“錄入”,進入

26、頁面StationInsert.jsp。按照頁面提示信息輸入崗位信息數據后,點擊“新增”按鈕,在數據庫“崗位信息”表中新增一條記錄。2系統時間輸入:系統當前日期處理1表單格式驗證。如成功則轉向處理2,否則顯示表單格式錯誤的相應信息。2更新數據庫如數據庫“崗位信息”表中不存在“崗位編號”項與當前輸入“崗位編號”相匹配的記錄,則在“崗位信息”表中新增一條記錄,記錄內容來自頁面StationInsert.jsp所輸入信息,其中點擊“新增”時產生的系統時間為數據表“崗位信息”之“崗位創建時間”項內容;如存在相匹配的記錄,則提示“此崗位信息已存在,是否需更新?”,點中“是”時,則更新數據庫“崗位信息”表

27、相匹配的數據記錄,其中點擊“是”時產生的系統時間為數據庫表“崗位信息”之“修改時間”項內容。錄入信息完成后,界面顯示“崗位信息錄入成功”信息。輸出1界面顯示信息輸出“表單×××格式錯”,“此崗位信息已存在,是否需更新?”,“崗位信息錄入成功”2數據庫輸出向數據庫“崗位信息”表添加或修改一條記錄,記錄內容來自頁面StationInsert.jsp所輸入信息主要文件 輸入1管理員輸入:人事管理員進入頁面EnterpriseArchitectureManager.jsp,點擊樹狀菜單“公司崗位信息維護”之“編輯”,進入“編輯崗位信息”頁面StationEditList.

28、jsp,分頁顯示“崗位信息”表中的全部數據,如需縮小查詢范圍,可在搜索欄輸入關鍵信息,如“崗位編號”,“崗位名稱”,“崗位創建時間”等進行模糊查詢,可對頁面StationEditList.jsp顯示的數據項進行修改,如需刪除某行記錄,則點中此行“刪除”復選框,全部修改(包括刪除完成后,則點擊此頁面底部“確認修改(刪除”按鈕后,在數據庫“招聘信息”表進行相應記錄的更新、刪除操作。(崗位編號不能修改,如需修改崗位編號,則需刪除此崗位信息后,再新增一條崗位數據2系統時間輸入:系統當前日期處理1表單格式驗證。如成功則轉向處理2,否則顯示表單格式錯誤的相應信息。2更新數據庫用StationEditLis

29、t.jsp所輸入數據更新(刪除數據庫“崗位信息”表相匹配的數據記錄,其中點中“確認修改(刪除”時產生的系統時間為數據表“崗位信息”之“修改時間”項內容。如有刪除動作發生,則標記“部門信息”表的“崗位刪除”項為1(未刪除狀態為0。更新數據完成后,界面顯示“修改崗位信息成功”。輸出1界面顯示信息輸出“表單×××格式錯”,“修改崗位信息成功”2數據庫輸出向數據庫“崗位信息”表更新、刪除數據,更新數據來自StationEditList.jsp,匹配原則為一一對應。主要文件 輸入管理員輸入:人事管理員進入頁面EnterpriseArchitectureManager.jsp

30、,點擊樹狀菜單“公司崗位信息維護”之“瀏覽”,進入“瀏覽崗位信息”頁面StationList.jsp,分頁顯示“崗位信息”表中的全部數據,如需縮小查詢范圍,可在搜索欄輸入關鍵信息,如“崗位編號”,“崗位名稱”,“崗位創建時間”等進行模糊查詢。處理表單格式驗證,表單格式錯則輸出錯誤信息。輸出界面顯示信息輸出:表單×××格式錯”主要文件 功能描述見“修改、刪除崗位信息”主要文件 輸入1管理員輸入:人事管理員進入頁面EnterpriseArchitectureManager.jsp,點擊樹狀菜單“公司崗位信息維護”之“合并”,進入“合并崗位信息”頁面StationMer

31、ge.jsp。在“被合并部門”下拉框點黑選中需要被合并的崗位(可在下拉文本輸入欄鍵入崗位編碼或崗位名稱快速定位到需被合并的部門 中并入崗位(可在下拉文本輸入欄鍵入崗位編碼或崗位名稱快速定位到并入部門,再點擊轉移鍵,崗位合并完成。2系統時間輸入:系統當前日期處理更新數據庫:點擊轉移鍵后,“被合并崗位”下拉框點黑選中所對應的“崗位信息”表的那些記錄的“崗位刪除”項為1(未刪除狀態為0,“崗位被合并”項為1(未被合并狀態為0,“并入崗位”項為“并入崗位”下拉框點黑選中并入崗位的崗位編號。點中轉移鍵時產生的系統時間為數據表“崗位信息”之“合并時間”項內容。崗位合并成功完成,界面顯示“崗位合并成功”,否

32、則顯示“崗位合并失敗”。輸出1界面顯示信息輸出“崗位合并成功”,“崗位合并失敗”2數據庫輸出詳細見處理主要文件輸入說明人事管理員登陸后臺管理界面,點擊“行政級別管理”鏈接處理無輸出說明顯示界面RankManager.jsp2.6.3.1錄入行政級別信息主要文件 輸入1管理員輸入:人事管理員進入頁面RankManager.jsp,點擊樹狀菜單“公司行政級別信息維護”之“錄入”,進入頁面RankInsert.jsp。按照頁面提示信息輸入行政級別信息數據后,點擊“新增”按鈕,在數據庫“行政級別信息”表中新增一條記錄。2系統時間輸入:系統當前日期處理1表單格式驗證。如成功則轉向處理2,否則顯示表單格式

33、錯誤的相應信息。2更新數據庫如數據庫“行政級別信息”表中不存在“行政級別編號”項與當前輸入“行政級別編號”相匹配的記錄,則在“行政級別信息”表中新增一條記錄,記錄內容來自頁面Rankrt.jsp所輸入信息,其中點擊“新增”時產生的系統時間為數據表“行政級別信息”之“行政級別創建時間”項內容;如存在相匹配的記錄,則提示“此行政級別信息已存在,是否需更新?”,點中“是”時,則更新數據庫“行政級別信息”表相匹配的數據記錄,其中點擊“是”時產生的系統時間為數據庫表“行政級別信息”之“修改時間”項內容。錄入信息完成后,界面顯示“行政級別信息錄入成功”信息。輸出1界面顯示信息輸出“表單×

34、5;×格式錯”,“此行政級別信息已存在,是否需更新?”,“行政級別信息錄入成功”2數據庫輸出向數據庫“行政級別信息”表添加或修改一條記錄,記錄內容來自頁面RankInsert.jsp所輸入信息2.6.3.2修改、刪除行政級別信息主要文件 輸入1管理員輸入:人事管理員進入頁面RankManager.jsp,點擊樹狀菜單“公司行政級別信息維護”之“編輯”,進入“編輯行政級別信息”頁面RankEditList.jsp,分頁顯示“行政級別信息”表中的全部數據,如需縮小查詢范圍,可在搜索欄輸入關鍵信息,如“行政級別編號”,“行政級別名稱”,“行政級別創建時間”等進行模糊查詢,可對頁面RankE

35、ditList.jsp顯示的數據項進行修改,如需刪除某行記錄,則點中此行“刪除”復選框,全部修改(包括刪除完成后,則點擊此頁面底部“確認修改(刪除”按鈕后,在數據庫“行政級別信息”表進行相應記錄的更新、刪除操作。(行政級別編號不能修改,如需修改行政級別編號,則需刪除此行政級別信息后,再新增一條行政級別數據2系統時間輸入:系統當前日期處理1表單格式驗證。如成功則轉向處理2,否則顯示表單格式錯誤的相應信息。2更新數據庫用RankEditList.jsp所輸入數據更新(刪除數據庫“行政級別信息”表相匹配的數據記錄,其中點中“確認修改(刪除”時產生的系統時間為數據表“行政級別信息”之“修改時間”項內容

36、。如有刪除動作發生,則標記“行政級別信息”表的“行政級別已刪除”項為1(未刪除狀態為0。更新數據完成后,界面顯示“修改行政級別信息成功”。輸出1界面顯示信息輸出“表單×××格式錯”,“修改行政級別信息成功”2數據庫輸出向數據庫“行政級別信息”表更新、刪除數據,更新數據來自RankEditList.jsp,匹配原則為一一對應。2.6.3.3瀏覽行政級別信息(不可編輯主要文件 輸入管理員輸入:人事管理員進入頁面RankManager.jsp,點擊樹狀菜單“公司行政級別信息維護”之“瀏覽”,進入“瀏覽行政級別信息”頁面RankList.jsp,分頁顯示“行政級別信息”表

37、中的全部數據,如需縮小查詢范圍,可在搜索欄輸入關鍵信息,如“行政級別編號”,“行政級別名稱”,“行政級別創建時間”等進行模糊查詢。處理表單格式驗證,表單格式錯則輸出錯誤信息。輸出界面顯示信息輸出:表單×××格式錯”2.6.3.4瀏覽行政級別信息(可編輯主要文件 功能描述見“修改、刪除行政級別信息”主要文件 輸入說明人事管理員登陸后臺管理界面,點擊“企業架構展示”鏈接,進入頁面EnterpriseArchitectureDisplay.jsp。管理員點擊“企業架構”列出公司全部部門,點擊某一部門后展示該部門全部崗位,點擊該部門某一崗位后展示該部門該崗位全部員工。處理

38、點擊“企業架構”時從“部門信息”表讀出公司全部部門名稱,點擊某一部門時從“部門信息”表、“崗位信息”表讀出該部門全部崗位名稱展開在該部門樹下,并在文本描述欄里顯示該部門信息:“部門編號”、“部門名稱”、“上級部門”;點擊某一部門某一崗位時從“部門信息”表、“崗位信息”表、“員工信息”表讀出該部門該崗位全部員工名展示在該部門該崗位樹下,并在文本描述欄里顯示該部門該崗位信息:“部門編號”、“崗位編號”、“崗位名稱”;點擊該部門該崗位的某一員工時則在文本描述欄里顯示從“部門信息”表、“崗位信息”表、“員工信息”表讀出員工信息:“崗位編號”、“員工編號”、“員工名稱”。輸出說明見處理描述主要文件 輸入

39、說明上頁面輸入:員工編號數據庫輸入:員工基本檔案信息處理1從上頁面ListEmployeeInfo.jsp傳入某員工編號,從數據庫中查詢出該員工的基本檔案,以列表方式顯示在頁面上。輸出說明無主要文件 輸入說明鍵盤輸入:員工基本檔案信息處理1從上頁面ListEmployeeInfo.jsp點擊新增進入基本信息錄入頁,鍵盤輸入要錄入員工的基本檔案,點擊保存,數據庫新增一條員工基本檔案記錄。輸出說明向數據庫輸出:員工基本檔案主要文件 輸入說明上頁面輸入:員工編號數據庫輸入:員工基本檔案信息處理1從上頁面ListEmployeeInfo.jsp傳入要更新記錄的員工編號,從數據庫中查詢出該員工的基本檔案

40、信息,以列表方式顯示在頁面上,并且為可編輯狀態。2鍵盤輸入要更新的信息,點擊保存,更新數據庫中的該條記錄。輸出說明向數據庫輸出:員工基本檔案主要文件 輸入說明選擇輸入:員工編號處理1選擇要?jiǎng)h除的記錄,點擊刪除,刪除選中狀態的記錄;但數據庫中只修改該條記錄的狀態為以刪除,并不是物理刪除。輸出說明向數據庫輸出:員工狀態主要文件 輸入說明數據庫輸入:某員工家庭檔案處理1上頁面ListFamilyInfo.jsp傳入某員工編號,數據庫將該員工的家庭檔案查詢出來,以列表方式顯示在頁面上。輸出說明無主要文件 輸入說明鍵盤輸入:員工家庭信息處理1鍵盤輸入某員工的家庭信息,點擊保存,新增一條數據庫記錄。輸出說

41、明向數據庫輸出:員工家庭檔案主要文件 輸入說明上頁面輸入:某家庭記錄編號數據庫輸入:家庭檔案信息處理1從上頁面ListFamilyInfo.jsp傳入某家庭檔案編號,數據庫查詢出該條記錄信息以列表方式顯示在頁面上。2鍵盤輸入要修改的家庭信息,點擊保存,更新數據庫中該條記錄。輸出說明向數據庫輸出:家庭檔案信息主要文件 輸入說明選擇輸入:某家庭檔案編號處理1選擇輸入家庭檔案編號,刪除數據庫中被選中的家庭檔案記錄。輸出說明向數據庫輸出:家庭檔案編號3.1學歷信息查看主要文件 輸入說明上頁面輸入:員工編號數據庫輸入:學歷檔案信息處理1從上頁面ListEduBackgroundInfo.jsp 輸入某員

42、工編號,數據庫查詢出該員工的學歷檔案,以列表方式顯示在頁面上。 輸出說明無3.2 學歷信息錄入 主要文件 輸入說明鍵盤輸入: 學歷信息 處理1鍵盤輸入某員工學歷信息,點擊保存,數據庫中新增一條學歷檔案記錄。 輸出說明向數據庫輸出: 學歷信息3.3 學歷信息更新 主要文件 輸入說明上頁面輸入:學歷檔案編號數據庫輸入: 學歷檔案信息 處理1 從上頁面ListEduBackgroundInfo.jsp 輸入某學歷檔案編號,數據庫查詢出該條記錄以列表方式顯示在頁面上,并且為可編輯狀態。2鍵盤輸入要修改的信息,點擊保存,更新數據庫中該條記錄。向數據庫輸出:學歷檔案信息3.4學歷信息刪除主要文件 輸入說明

43、選擇輸入:學歷信息編號處理1選擇輸入某學歷檔案編號,刪除數據庫中被選中的學歷檔案記錄。輸出說明向數據庫輸出:某學歷檔案編號主要文件 輸入說明上頁面輸入:工作檔案編號數據庫輸入:工作檔案信息處理1從上頁面ListEmploymentInfo.jsp傳入某工作信息編號,數據庫查詢出該條記錄以列表方式顯示在頁面上。無主要文件 輸入說明鍵盤輸入:工作信息處理1鍵盤輸入某員工的工作信息,點擊保存,數據庫中新增一條工作檔案記錄。輸出說明向數據庫輸出:工作信息主要文件 輸入說明上頁面輸入:工作檔案編號數據庫輸入:工作信息處理1上頁面ListEmploymentInfo.jsp傳入某工作檔案編號,數據庫查詢出

44、該信息以列表方式顯示。2鍵盤輸入要修改的工作信息,點擊保存,更新數據庫中的工作檔案。輸出說明向數據庫輸出:工作信息主要文件 輸入說明選擇輸入:工作檔案編號處理1選擇輸入工作信息編號,刪除數據庫中對應的工作信息記錄。輸出說明向數據庫輸出:工作檔案編號主要文件 輸入說明上頁面輸入:技能編號數據庫輸入:技能信息處理1從上頁面ListSkillInfo.jsp輸入技能編號,數據庫查詢出該記錄以列表顯示在頁面上。輸出說明無主要文件 輸入說明鍵盤輸入:技能信息處理1從鍵盤錄入新的技能信息,點擊保存,數據庫中新增一條技能記錄。輸出說明向數據庫輸出:技能信息主要文件 輸入說明上頁面輸入:技能編號數據庫輸入:技能信息處理1上頁面ListSkillInf
