1、煤礦生產技術與礦井通風教 案劉家寧：講師 注冊安全工程師畢節地區煤礦安全技術培訓中心2011年4月20日第三期瓦斯抽放工用煤礦生產技術與礦井通風 劉 家 寧本章培訓與考核要點：了解煤礦生產技術知識；掌握煤礦礦用產品安全標志及其識別相關知識；掌握便攜式甲烷檢測儀相關知識第一節 煤與煤層一、煤的形成和分類1、煤礦的形成古代植物的遺體變化而成的。工業用途，煤又可以分為三類：（1）動力煤。（2）化工用煤。（3）煉焦煤。煤煉成焦炭。二、煤層埋藏特征（一）煤層埋藏深度煤層埋藏的深淺不一，最大埋藏深度可達2km。隨上其深度的增加，礦山壓力、井下溫度、涌水量及瓦斯涌出量等都將增大。（二）煤層層數各煤田中的煤層

2、層數不盡相同，少的只有一層或幾層，多的可達十幾層到幾十層。（三）煤層的形態與結構1、煤層的形態煤層形態，煤層賦存的空間幾何形態。煤層分為層狀、似層狀和不規則狀三種類型。層狀煤層，其厚度變化不大；2、煤層的結構煤層中含巖石夾層的情況稱為煤層結構。煤層結構分為簡單結構和復雜結構兩種。（四）煤層厚度煤層頂、底板這間的垂直距離，稱為煤層的厚度。根據煤層厚度，將煤層分為以下三類；薄煤層，是指厚度為1.3m以下的煤層。中厚煤層，是指百度為1.33.5m的煤層。厚煤層，是指厚度大于3.5m的煤層。特厚煤層，將厚度大于6m的煤層。（五）煤（巖）層產狀煤（巖）層在空間的產出狀態，稱為煤（巖）層產狀。煤層面的走向

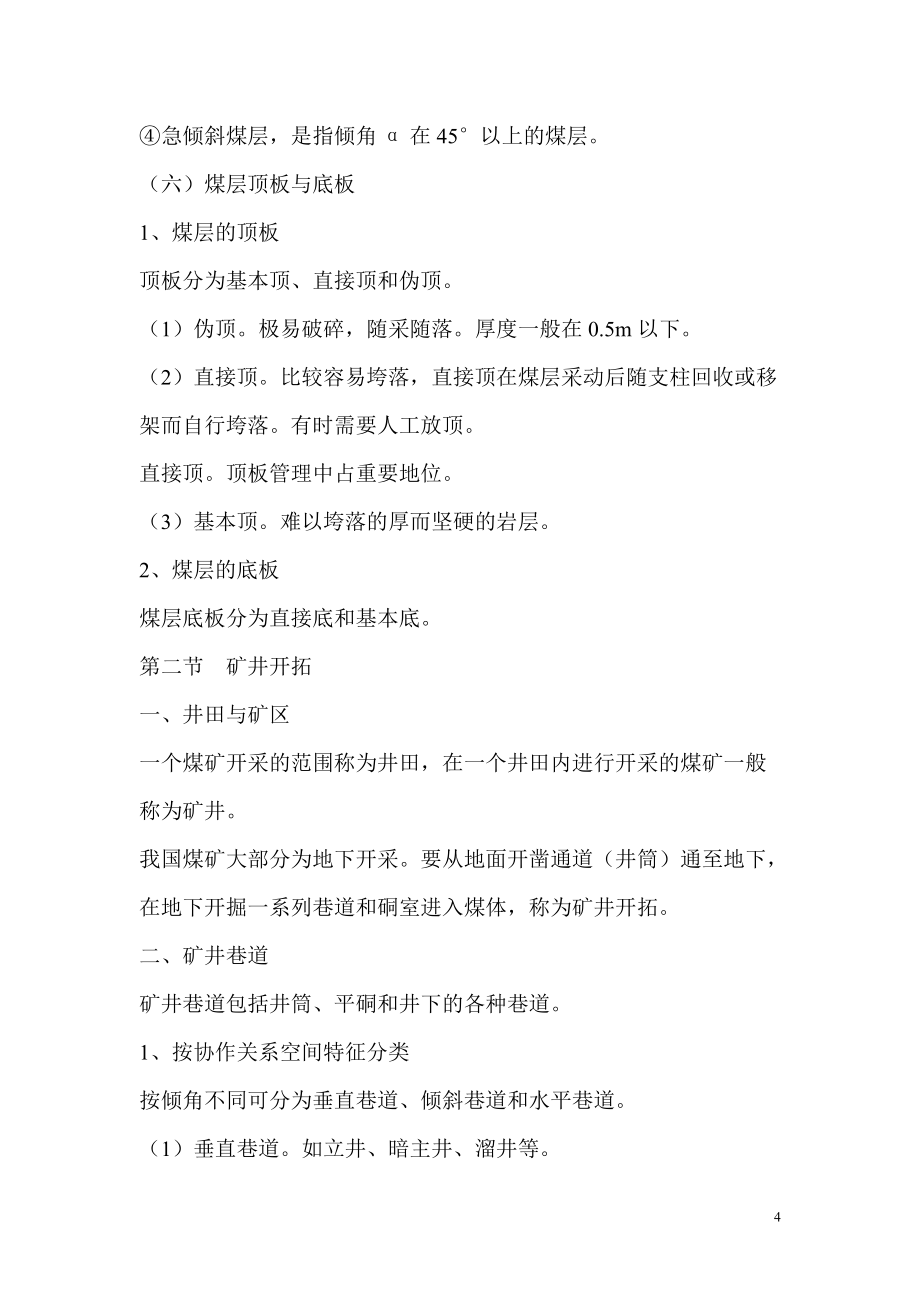

3、、傾向、傾角稱為煤層的產狀要素。煤層傾角對采煤方法的選擇影響極大。傾角越小，開采越容易；傾角越大，開采越困難。根據煤層傾角，煤層分為以下四類；近水平煤層，是指傾角在8以下的煤層。緩傾斜煤層，是指傾角為825的煤層。傾斜煤層，是指傾角為2545的煤層。急傾斜煤層，是指傾角在45以上的煤層。（六）煤層頂板與底板1、煤層的頂板頂板分為基本頂、直接頂和偽頂。（1）偽頂。極易破碎，隨采隨落。厚度一般在0.5m以下。（2）直接頂。比較容易垮落，直接頂在煤層采動后隨支柱回收或移架而自行垮落。有時需要人工放頂。直接頂。頂板管理中占重要地位。（3）基本頂。難以垮落的厚而堅硬的巖層。2、煤層的底板煤層底板分為直接

4、底和基本底。第二節 礦井開拓一、井田與礦區一個煤礦開采的范圍稱為井田，在一個井田內進行開采的煤礦一般稱為礦井。我國煤礦大部分為地下開采。要從地面開鑿通道（井筒）通至地下，在地下開掘一系列巷道和硐室進入煤體，稱為礦井開拓。二、礦井巷道礦井巷道包括井筒、平硐和井下的各種巷道。1、按協作關系空間特征分類按傾角不同可分為垂直巷道、傾斜巷道和水平巷道。（1）垂直巷道。如立井、暗主井、溜井等。（2）水平巷道。如平硐、石門、平巷等。（3）傾斜巷道。如斜井、采區上山（或下山）、暗斜井（也稱主下山）等。2、按巷道服務范圍分類（1）開拓巷道。主副立井、平硐、井底車場、主要運輸及回風石門、運輸大巷及回風大巷等。（2

5、）準備巷道。采區車場、采區煤倉、采區上山、采區石門等。（3）回采巷道。工作面運輸巷、工作面回風巷、開切眼等。三、礦井開拓方式礦井開拓巷道在井田內的總體布置方式稱為礦井開拓方式，按井筒形式，礦井開拓方式分為立井開拓、斜井開拓、平硐開拓和綜合開拓四種類型。1、立井開拓垂直巷道由地面進入地下，通過一系列巷道進入礦體的開拓方式。2、斜井開拓傾斜巷道由地表進入地下，并通過一系列巷道通達煤層的開拓方式。3、平硐開拓水平巷道由地面進入煤層。4、綜合開拓兩種或兩種以上的基本井硐形式，綜合開拓井田。第三節 礦用產品的安全標志及其識別煤礦安全規程規定，煤礦使用產品，必須取得煤礦礦用產品安全標志。未取得煤礦礦用產品

6、安全標志的，不得使用。一、煤礦礦用產品的特點（1）防爆電氣設備，除最基本的防爆性能外，還要求具有斷電保護、風電瓦斯閉鎖等。（2）爆破器材首先具有通用性能，還應具有抗引燃、引爆可燃性氣體的性能，控制爆炸后有毒有害氣體的排放量的功能。（3）煤礦用柴油機，要求其具有防爆性能，還要求控制其排煙的毒性、溫度和機器的表面溫度。（4）煤礦用阻燃電纜，要求其具有阻燃、抗靜電性能，還要求電纜護套內加設半導體屏蔽層。（5）煤礦安全儀器。具有抗御井下各種自然災害的能力外，還不能因本身的安全性能差引發事故。（6）安全監測、監控系統要求具有防爆性能。三、煤礦礦用產品安全標志標識的識別安全標志標識由圖案和安全標志編號組成

7、。圖案下部標注安全標志編號（編號由字母和數字組成）。安全標志的識別要點：（1）尺寸規格。安全標志標識分為標準規格和非標準規格。標準規格和基本圖案分為五種規格，第一種規格尺寸如圖4-5所示；第二種規格尺寸為第一種規格尺寸的0.66倍；第三種規格尺寸為第二種規格尺寸的0.66倍，依此類推。非標準規格應與標準規格的尺寸成線性比例。（2）看安全標志標識的顏色。標準規格安全標志標識為黃色底版，邊框及“MA”為黑色并凸出0.25mm；非標準規格安全標志標識，其底版和圖案顏色可根據產品外觀或銘牌總體設計情況合理選用。第四節 便攜式甲烷檢測儀一、便攜式甲烷檢測儀的種類熱催化（熱敏）式、熱導式及半導體氣敏元件，

8、測量范圍一般在0-4.0%CH4或0-5.0%CH4。二、便攜式甲烷檢測儀的使用1、便攜式甲烷檢測報警儀在每次使用前都必須充電使用時，觀察指示是否為零，如有偏差，則需調整電位器使其歸零。2、使用方法和步驟瓦斯超限發出聲、光報警時，采取相應措施。3、使用時應注意的事項（1）發現電壓不足時，儀器應立即停止使用。（2）對儀器的零點測試精度為報警點應定期（一般為一周或一旬）進行校驗。（3）當環境中瓦斯濃度和H2S含量超過規定值后，儀器應停止使用，以免損壞元件。（4）瓦斯濃度或氧氣濃度超過規定限度應迅速退出并及時處理或匯報。第六章 礦井通風與災害防治第一節 礦井通風一、礦井通風的任務 向井下各工作場所連

9、續不斷地輸送適量新鮮空氣，保證井下作業人員生存和生產有足夠氧氣，并用以沖淡和排出井下空氣中的各類有害氣體、粉塵；調節井下氣候條件，創造良好的生產環境；保證井下機械設備正常運行；保證井下作業人員的身體健康和生命安全，充分發揮勞動效能，提高生產率，并提高礦井抗災與災害發生時的救災能力，以達到安全生產的目的。二、礦井通風系統及基本要求（一）礦井通風系統1. 通風方式： 中央式，有中央分列式和中央邊界式 中央對角式，有兩翼對角式和分區對角式 區域式 混合式2.通風方法（每個礦井必須具備全礦性反風能力） 自然通風 機械通風，礦井必須采用機械通風，可分為抽出式通風、壓入式通風和抽壓混合式通風（二）礦井通風

10、系統基本要求 一個完善合理的礦井通風系統，應符合在技術上先進可行、安全上可靠、經濟上合理的總原則 必須有完整的通風系統，應至少有一個進風井和回風井 各生產水平和采區必須實行分區通風 主要通風機必須設有雙回路電源、反風裝置，其出風井口安裝有防爆門 必須安裝兩套同等能力的主要通風機，其中一套作為備用三、采區通風 規程規定，采掘工作面都應獨立通風；在無瓦斯突出危險的煤層，在同一采區內，同一煤層上下相連的2個同一風路中的采煤工作面、采煤工作面與其相連的掘進工作面，相鄰兩個掘進工作面不止獨立通風有困難是，在制定措施后，可采用串聯通風，但次數不得超過一次。 采煤工作面通風：風流沿采煤工作面由下向上流動的上

11、行風和由上向下流動的下行風 從總體安全性考慮上行風優于下行風。 規程規定，有煤（巖）與瓦斯突出危險的采煤工作面不得采用下行通風。采區通風系統的基本要求 采區通風系統必須有獨立的風巷，實行分區通風。采區進回風巷必須貫穿整個采區長度或高度。嚴禁將一條上山、下山或盤區的風巷分為兩段，其中一段為進風巷，另一段為回風巷。 局部通風 分為壓入式 、抽出式 和混合式 三種。 規程 規定，掘進巷道必須采用礦井全壓通風或局部通風機通風。 瓦斯噴出區域，高瓦斯礦井、突出礦井中掘進工作面局部通風機應采用三專供電；嚴禁使用3 臺及其以上局部通風機向1 個掘進工作面供風，不得使用1 臺局部通風機同時向2 個作業的掘進工

12、作面供風。 使用局部通風機的掘進工作面，不得停風；因檢修、停電等原因停風時，必須撤出人員，切斷電源。 四、礦井通風系統安全檢查重點v 通風系統完善性 v 通風系統可靠性 v 礦井通風管理有效性 井巷通風的檢查礦井通風設施的檢查第二節 礦井瓦斯防治 一、礦井瓦斯危害及礦井瓦斯等級劃分 危害：瓦斯窒息、瓦斯燃燒和爆炸 等級劃分（根據礦井相對瓦斯涌出量、礦井絕對瓦斯涌出量和瓦斯形式） 低瓦斯礦井：相對瓦斯涌出量小于或等于10m3t且絕對瓦斯涌出量小于或等于40m3/min 高瓦斯礦井：相對瓦斯涌出量大于10m3t或絕對瓦斯涌出量大于40m3/min 煤（巖）與瓦斯（CO2）突出礦井二、瓦斯治理十二字方針 （一）先抽后采 抽放瓦斯必須遵守下列規定： 地面利用瓦斯時，濃度不得低于30%，且在利用瓦斯系統中必須裝設有防回火、回氣和防爆炸作用的安全裝置。不利用瓦斯，采用干式抽放瓦斯設備時，抽放瓦斯濃度不得低于25%； 抽放容易自然
