1、    一種具有高頻低相位噪聲性能的頻率合成器設計    一種具有高頻低相位噪聲性能的頻率合成器設計    類別：電子綜合      Design of a high frequency and low phase noise frequency synthesizer摘要: 在無人機著陸系統中需要一種高頻穩度的頻率合成器，本文基于集成鎖相環PE3240芯片設計了一種具有高頻低相位噪聲性能的頻率合成器, 并對影響相位

2、噪聲的因素進行了分析，電路測試結果表明設計達到了預期要求。關鍵詞: 頻率合成器，相位噪聲，無人機，著陸系統 Abstract: A high stability frequency synthesizer will apply to Unmanned Aerial Vehicle (UAV) landing system; a frequency synthesizer which based on the integrate phase locked loop PE3240 and had the performance of high frequency and low phase noi

3、se was designed in this paper, and the factors that affect the phase noise were analyzed; this design had reach the expected demand showed in the circuit debugging results.Keywords: frequency synthesizer, phase noise, Unmanned Aerial Vehicle (UAV), landing system1引言在當今世界軍事革命中，無人機已經成為一種新的空中戰斗力量出現在世界軍

4、事舞臺，由于它具有體積小，重量輕，隱蔽性好，造價低廉，不懼傷亡等優點，因此越來越受到世界各國的廣泛重視。隨著高新技術和新一代電子元器件應用于無人機，無人機技術取得了突破性進展。著陸系統在無人機起降中具有重要作用，它的性能好壞會直接影響到無人機的安全性。著陸系統的關鍵技術有很多，具有高頻低相噪的頻率合成器就是其中的一個關鍵技術。傳統的采用分立元件實現的頻率合成器可靠性低、體積和功耗大、成本高，不能滿足無人機著陸系統的要求。為了確保著陸系統的高可靠性，必須設計一種高頻低相噪頻率合成器作為頻率源。隨著用于頻率合成的大規模集成電路的出現，設計一種兼顧可靠性、體積、功耗和成本的頻率合成器已經能夠?qū)崿F(xiàn)。這

5、種頻率合成器通常是采用集成了參考分頻器、程序分頻器、鑒相器、邏輯控制、鎖定指示器等模塊的芯片，再加上參考頻率源、VCO、環路濾波器及前置預分頻器來實現的，這種模塊化設計的頻率合成器容易實現，具有廣闊的應用前景。2頻率合成器實現2.1 系統設計要求本文要設計多個無人機著陸系統的頻率合成器，各個頻率合成器產生的頻率不同，但是原理相同。為了方便說明，本文只以其中一個頻率合成器為例來說明設計方法。無人機著陸系統的一個發射機如圖1所示，系統所需的頻率范圍為905.1932.4MHz，它由來自頻率合成器的輸出與63MHz中頻信號上變頻后濾波放大得到，分為40個波道，每個波道頻率間隔為0.7MHz，系統要求

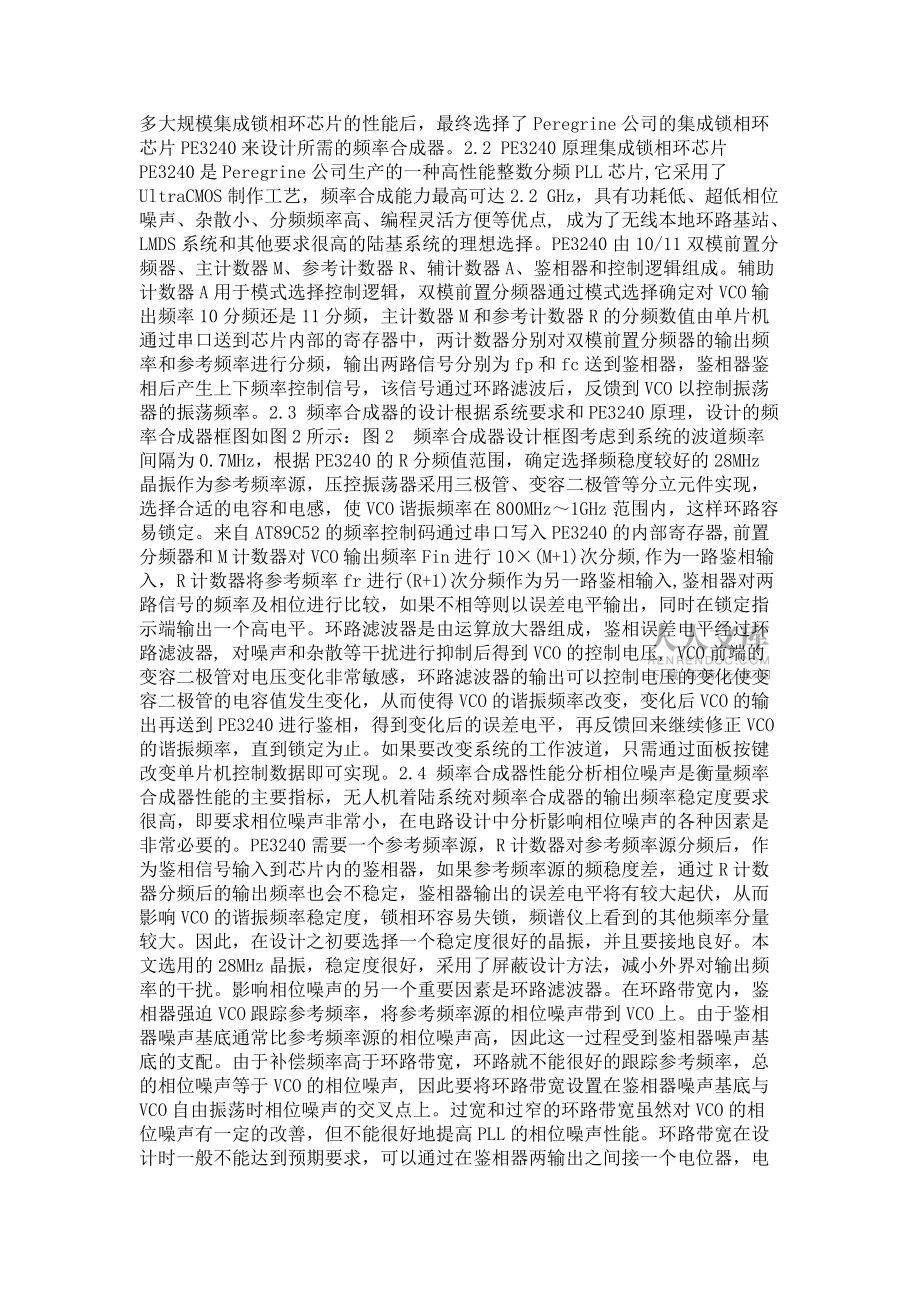

6、頻率合成器的輸出頻率為842.1869.4MHz，而且能通過外部面板控制。由于該著陸系統的其他功能部分使用了單片機AT89C52，因此該頻率合成器的控制碼可通過對單片機編程來實現，控制碼的程序也比較簡單，又節省了器件。在對比了諸多大規模集成鎖相環芯片的性能后，最終選擇了Peregrine公司的集成鎖相環芯片PE3240來設計所需的頻率合成器。2.2 PE3240原理集成鎖相環芯片PE3240是Peregrine公司生產的一種高性能整數分頻PLL芯片,它采用了UltraCMOS制作工藝，頻率合成能力最高可達2.2 GHz，具有功耗低、超低相位噪聲、雜散小、分頻頻率高、編程靈活方便等優點, 成為了

7、無線本地環路基站、LMDS系統和其他要求很高的陸基系統的理想選擇。PE3240由10/11雙模前置分頻器、主計數器M、參考計數器R、輔計數器A、鑒相器和控制邏輯組成。輔助計數器A用于模式選擇控制邏輯，雙模前置分頻器通過模式選擇確定對VCO輸出頻率10分頻還是11分頻，主計數器M和參考計數器R的分頻數值由單片機通過串口送到芯片內部的寄存器中，兩計數器分別對雙模前置分頻器的輸出頻率和參考頻率進行分頻，輸出兩路信號分別為fp和fc送到鑒相器，鑒相器鑒相后產生上下頻率控制信號，該信號通過環路濾波后，反饋到VCO以控制振蕩器的振蕩頻率。2.3 頻率合成器的設計根據系統要求和PE3240原理，設計的頻率合

8、成器框圖如圖2所示：圖2頻率合成器設計框圖考慮到系統的波道頻率間隔為0.7MHz，根據PE3240的R分頻值范圍，確定選擇頻穩度較好的28MHz晶振作為參考頻率源，壓控振蕩器采用三極管、變?nèi)荻O管等分立元件實現，選擇合適的電容和電感，使VCO諧振頻率在800MHz1GHz范圍內，這樣環路容易鎖定。來自AT89C52的頻率控制碼通過串口寫入PE3240的內部寄存器,前置分頻器和M計數器對VCO輸出頻率Fin進行10×(M+1)次分頻,作為一路鑒相輸入，R計數器將參考頻率fr進行(R+1)次分頻作為另一路鑒相輸入,鑒相器對兩路信號的頻率及相位進行比較，如果不相等則以誤差電平輸出，同時在鎖

9、定指示端輸出一個高電平。環路濾波器是由運算放大器組成，鑒相誤差電平經過環路濾波器, 對噪聲和雜散等干擾進行抑制后得到VCO的控制電壓, VCO前端的變?nèi)荻O管對電壓變化非常敏感，環路濾波器的輸出可以控制電壓的變化使變?nèi)荻O管的電容值發生變化，從而使得VCO的諧振頻率改變，變化后VCO的輸出再送到PE3240進行鑒相，得到變化后的誤差電平，再反饋回來繼續修正VCO的諧振頻率，直到鎖定為止。如果要改變系統的工作波道，只需通過面板按鍵改變單片機控制數據即可實現。2.4 頻率合成器性能分析相位噪聲是衡量頻率合成器性能的主要指標，無人機著陸系統對頻率合成器的輸出頻率穩定度要求很高，即要求相位噪聲非常小，

10、在電路設計中分析影響相位噪聲的各種因素是非常必要的。PE3240需要一個參考頻率源，R計數器對參考頻率源分頻后，作為鑒相信號輸入到芯片內的鑒相器，如果參考頻率源的頻穩度差，通過R計數器分頻后的輸出頻率也會不穩定，鑒相器輸出的誤差電平將有較大起伏，從而影響VCO的諧振頻率穩定度，鎖相環容易失鎖，頻譜儀上看到的其他頻率分量較大。因此，在設計之初要選擇一個穩定度很好的晶振，并且要接地良好。本文選用的28MHz晶振，穩定度很好，采用了屏蔽設計方法，減小外界對輸出頻率的干擾。影響相位噪聲的另一個重要因素是環路濾波器。在環路帶寬內，鑒相器強迫VCO跟蹤參考頻率，將參考頻率源的相位噪聲帶到VCO上。由于鑒相

11、器噪聲基底通常比參考頻率源的相位噪聲高，因此這一過程受到鑒相器噪聲基底的支配。由于補償頻率高于環路帶寬，環路就不能很好的跟蹤參考頻率，總的相位噪聲等于VCO的相位噪聲, 因此要將環路帶寬設置在鑒相器噪聲基底與VCO自由振蕩時相位噪聲的交叉點上。過寬和過窄的環路帶寬雖然對VCO的相位噪聲有一定的改善，但不能很好地提高PLL的相位噪聲性能。環路帶寬在設計時一般不能達到預期要求，可以通過在鑒相器兩輸出之間接一個電位器，電位器的抽頭接地，通過調節電位器使相位噪聲達到最小狀態。3電路測試圖3所示是設計的頻率合成器用頻譜分析儀測量的結果。測試時將系統設為第一波道，頻率合成器鎖定的頻率應為842.1MHz，

12、從圖3可知3dB帶寬在1kHz以內，中心頻率頻譜幅度-6dBm，偏離中心頻率1 kHz處頻譜比中心頻譜小40dBm以上，相位噪聲很低。從系統開機到頻率合成器鎖定，所用時間非常短，結果表明設計非常成功。4結束語高頻低相噪頻率合成器是無人機著陸系統的一個關鍵技術，如果設計不當，頻率不穩定或噪聲太高，都會影響著陸系統的測距和定位精度，本文采用集成鎖相環頻率合成芯片PE3240設計的頻率合成器，可通過單片機編程，頻率高且相位噪聲極低，成本小，實現容易。調試結果表明，該頻率合成器設計合理，性能很好，成功的應用于實際。本文創新點: 通常采用分立器件的頻率合成器相位噪聲較大，而采用一般集成器件的頻率合成器頻

13、率又不太高，頻穩度大于20kHz。本文通過多次試驗，為無人機著陸系統設計了一種頻率高且相位噪聲非常低的頻率合成器，頻穩度在1kHz左右，使無人機著陸系統達到所需的精度。參 考 文 獻1 PE3240 2.2 GHz UltraCMOS Integer-N PLL for Product Description Low Phase Noise Applications. Peregrines PE3240 datasheet.2 張偉.采用DDSPLL技術實現的L波段頻率合成器.微計算機信息(CONTROL & AUTOMATION). 2005年,21卷,11Z期.3 趙穎輝,袁安民,戚云軍.一種基于PE3236的L 波段頻率合成器的設計與實現J.現代電子技術.20044 方立軍,徐光爭,馬駿.低相噪數字鎖相間接頻率合成器的研究J.現代雷達.2000,(10)5 萬心平,張厥盛.集成鎖相環路-原理、特性、應
