1、XX 縣第二次土地調查數據庫建設報告黑龍江華睿國土資源勘測設計有限責任公司二 00 九年四月十日目 錄1 數據數據庫庫建建設設流程流程.11.1 技術路線.11.1 作業方法.32 軟軟硬件配置硬件配置.53 數據數據庫庫內容與功能內容與功能.73.1 基本內容.73.2 基本功能.74 數據數據庫維護庫維護與更新與更新.84.1 數據庫維護.84.2 數據庫更新.81 數據數據庫庫建建設設流程流程1.1 技術路線1.數據整理對外業分幅調查數據按要求進行分層，并進行數據檢查。2.圖幅接邊圖幅接邊是要把相鄰圖幅邊線割開的同一圖形不同部分拼接成完整圖形，同時要進行相關屬性數據的拼接。在接邊限差范圍

2、內，根據相應的實際情況修改其中一邊或雙方各改一半；在接邊限差超限時，查找相關資料來處理，無法處理則作為接邊問題記錄下來。3.拼接分割數據接好邊后，根據提供的 XX 縣接合表及整理好的鄉鎮界線數據，利用 GIS 軟件，將數據拼接分割成以鄉為單元來管理的數據，為接下來的工作做好準備。4.創建拓撲主要目的是檢查多邊形是否封閉，以便于后面進行面要素的處理。5.掛屬性點主要是為封閉的多邊形添加面要素屬性標識點，屬性點里記錄面要素的屬性信息。在后面處理時通過多邊形同屬性點的關聯，產生完整的面要素及屬性信息。6.數據檢查數據在處理完成后，要進行系統全面的數據檢查。檢查內容主要包括數據的完整性、正確性及圖形、

3、屬性的邏輯對應關系等，檢查方式采用程序檢查與人工檢查交叉進行。具體檢查過程中可從以下幾個方面進行：（1）圖面檢查：檢查的主要內容是數據采集是否完整，是否有遺漏，地物的判別采集是否有誤，圖面是否美觀，要素采集是否在容許誤差范圍內，定位、接邊誤差是否超限等。（2）屬性檢查：檢查的主要內容是數據的圖層信息是否正確，屬性編碼是否正確，以及針對于線要素相對應的附屬信息是否正確、完整等。（3）全面檢查數據的完整性、準確性、邏輯性一致，以及數據分層、文件命名的規范性等。數據質量檢查主要包括對數據字典、圖幅接邊、面積控制、線狀地物以及圖斑文件等數據的檢查，對于不合格的數據重新進行修改。主要檢查內容如下：數據字

4、典中的地類編碼、行政編碼、權屬編碼是否齊全、規范；分幅圖接邊檢查正確無誤，地類圖斑屬性結構一致；采用利用現狀數據庫的建庫工具欄中的同類文件拼接來合并分幅圖斑文件；線文件按行政界、權屬界、地類界，地形地貌等分別提取專題文件；控制面積檢查：圖幅接合圖表的圖幅控制面積及鄉鎮控制面積之和是否與縣域控制面積一致，鄉鎮區劃平差后面積是否與縣域控制面積一致，地類圖斑文件的毛面積是否與縣域控制面積一致；地類圖斑文件的地類碼、座落代碼、權屬代碼、權屬性質、所屬部門是否為空，是否存在于數據字典中；線狀地物文件的線地類碼、線權屬代碼、線權屬性質是否為空，是否存在于數據字典中；地類圖斑文件中是否把非耕地的田坎系數清零

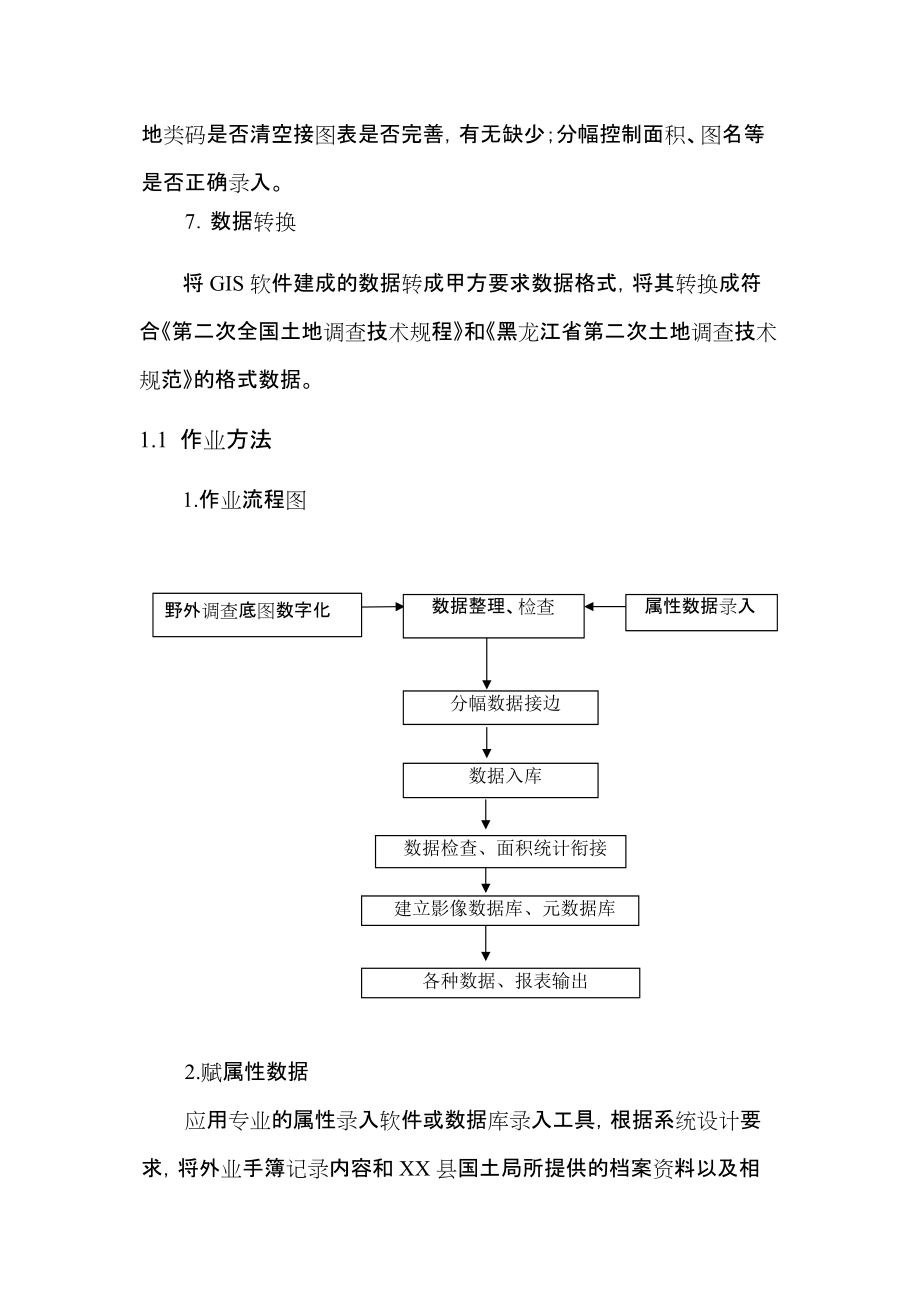

5、；行政及權屬界線文件屬性中地類碼是否清空接圖表是否完善，有無缺少；分幅控制面積、圖名等是否正確錄入。7數據轉換將 GIS 軟件建成的數據轉成甲方要求數據格式，將其轉換成符合第二次全國土地調查技術規程和黑龍江省第二次土地調查技術規范的格式數據。1.1 作業方法1.作業流程圖2.賦屬性數據應用專業的屬性錄入軟件或數據庫錄入工具，根據系統設計要求，將外業手簿記錄內容和 XX 縣國土局所提供的檔案資料以及相野外調查底圖數字化分幅數據接邊數據整理、檢查屬性數據錄入數據入庫數據檢查、面積統計銜接建立影像數據庫、元數據庫各種數據、報表輸出關的資料，通過圖斑號錄入到數據庫中，按照縣級土地利用數據庫建設標準建立

6、與圖形一一對應的屬性結構，然后輸入屬性數據。屬性數據輸入完成后要將圖形數據和外業手簿的信息用程序進行自動關聯。屬性掛接完成后，所有的專題數據都是帶有屬性的，這時要對所有數據進行全面整理，并按建庫規定完成各項工序的數據檢查，主要對字符的合法性、數據邏輯一致性和數據匯總對比檢查，并對誤差較大的數據進行重點檢查。只有待所有的檢查過關后，才能按專題拼接成一個文件，在 GIS 軟件中實現建庫。3.投影變換土地利用更新調查的矢量圖形采用標準中央經線 3 度帶高斯投影。4.嵌拼補測的地物和相關的地塊數據將補測的地物和相關的地塊矢量數據嵌入調查正射影像圖的掃描矢量化數據中。嵌拼前的精度要求中誤差為：平原、丘陵

7、：不大于圖上 0.4 毫米；山地：不大于圖上 0.8 毫米；如果超出限差的應尋找原因或到實地核實。5.數據接邊區域行政界采用甲方提供的縣級行政區域勘界成果矢量數據，相鄰圖幅數據自然接邊，圖形數據接邊時保持其屬性數據一致性、地物關系一致性，確保全調查區域矢量數據的無縫拼接。6.數據入庫數據處理完畢并經過自檢程序后，通過數據入庫程序以鄉鎮為單位的本地數據導入關系型數據庫，建立縣級土地利用數據庫并根據縣（市）級土地利用數據庫標準的要求輸入元數據信息。（1）建立數據字典數據字典記錄了系統整個運行中所需要的元數據信息，如地類碼、坡度碼、行政代碼、土地權屬及單位、變更原因等信息。它是系統工程中不可缺少的一

8、部分。（2）建立接合表文件 根據大地坐標建立索引；根據經緯度建立索引。（3）轄區文件轄區文件就是指定最小索引單元的行政區文件，是指建立土地利用數據庫時必須要采集的行政轄區文件。2 軟軟硬件硬件配置配置采用先進的儀器設備測量是工程進度的重要保證，同時也是測量單位技術水平和經濟實力的具體反映。該項目我單位將采用RTK、GPS 接收機、全站儀、掃描儀、繪圖儀等多種儀器進行作業，采用微機管理數據，這些均是當前比較先進的技術手段。本項目投入的主要儀器設備見下表 3-1。表 3-1主要主要儀儀器器設備設備表表序號技術裝備名稱型號規格單位數量購置時間發票號備注（價格萬元）（一）測試設備1直剪預壓儀ZYY-3

9、臺12006-6-4181724080.52天然頗度儀QR-1臺12006-6-4181724080.083平板儀PGS-X2臺22006-6-4181724080.6（二）測量儀器1全站儀尼康 730E臺22005-8-31122衛星定位儀GPS315臺42005-8-311.53遠紅外測距儀DCH4A臺12005-8-319.34全站儀尼康 730E臺62008-6-190055085825.25GPS、RTK臺52008-6-160116892838.5（三）計算機及制圖設備1計算機LG臺452005-10-90144061223.582打印機佳能 2000臺12005-3-407685

10、7401.73掃描儀1200DPL臺12005-3-4076857400.84繪圖儀HP350C臺12005-3-40768574075繪圖儀HP5000臺12008-6-210083399715.56復印機臺12008-6-21008339973.67筆記本電腦臺62008-6-19005508588.4（四）設計軟件1設計軟件MAPGIS套32005-12-4010309985.82設計軟件CASS套42005-12-4010309983.243設計軟件CAD2002套22005-12-4014406241.853 數據數據庫庫內容與功能內容與功能3.1 基本內容土地利用調查數據庫建設的基

11、本任務，就是應用 GIS 軟件將外業成果數字化，建立數據空間關系，并賦予屬性，實現土地利用信息的動態管理。數據庫系統包括應用數據庫和元數據庫。應用數據分空間數據和非空間數據兩大類。空間數據以矢量和柵格兩種格式分別表達，矢量數據是矢量圖形及其相關屬性的數據集整體，柵格數據由格網、影像及其相關屬性的結合。3.2 基本功能土地利用調查數據庫建設的基本技術標準，按第二次全國土地調查技術規程和黑龍江省第二次土地調查技術規范要求執行，提交的數據庫成果格式統一為甲方要求數據格式，數據庫管理系統應能安全穩定運行，并具備以下基本功能：輸入和編輯功能；查詢、檢索、匯總、分析功能；圖件編繪和輸出功能；圖形和相關屬性

12、的日常變更和歷史回溯功能；數據格式交換功能；數據庫的維護和管理功能。4 數據數據庫維護庫維護與更新與更新4.1 數據庫維護1、計算機病毒的預防與清除（1）適時組織對計算機病毒的預防和清除工作。（2）對外來的拷貝軟件及軟盤一律要在專用設備上進行病毒檢測，消除病毒后才能使用，還應做好數據備份，計算機殺毒軟件需定期更新版本。（3）新購機器或維修后的機器，起用前需經病毒檢查，做好數據備份后方可運行。（4）需要定期用病毒檢測軟件檢測計算機病毒，能消除的病毒要立即清除，不能清除的新病毒要報告有關部門，予以清除。2、法律保護對有關違法行為，按國務院令第 147 號中華人民共和國計算機信息系統安全保護條例的規

13、定處理。3、保密規定建庫承擔單位應嚴格遵守以下保密規定：（1）不得復制，丟失或涂改國土資源部門的原始資料和電子數據。（2）在數據采集或建庫完畢，應在規定時間內歸還國土資源部門的原始資料。4.2 數據庫更新1、數據庫更新原則（1）嚴格遵循實事求是的原則，更新數據獲取要以地類的實際變化為準繩。（2）當更新數據源與本底數據庫的精度不一致時，精度低的數據要服從于精度高的數據。（3）數據庫更新過程要滿足數據庫建設的各項質量要求2、 “3S”技術土地調查數據更新模式在新一輪土地調查中的應用快速、準確提取土地利用現狀及其動態變化數據，對保障我國資源安全、糧食安全、生態安全，保持社會穩定，促進國民經濟平穩、快

14、速、健康發展等具有重要意義。曾培炎副總理提出要通過“天上看，地上查，網上管”等手段嚴格土地管理，國務院 2004 年第 28 號文件明確了開展新一輪土地調查。 “3S”技術系統依靠數字化、信息化的特點，具有作業速度快、精度高等優勢，對新一輪土地調查中的數據更新將發揮重要作用，主要體現在以下幾個方面：（1）有助于土地利用情況判別，增加了數據準確程度。現代遙感平臺提供的米級甚至亞米級的影像數據，完全滿足 1：1 萬、1：5000和 1：2000 土地利用現狀調查精度要求，室內判讀可確定 80-90%圖斑的地類屬性和邊界范圍； GPS 測量具有全天侯作業、測點間無需通視、操作簡便和精度高等特點，GPS 與 PDA 的組合可快速采集室內無法確定圖斑的屬性信息或空間信息，同時在正射遙感影像圖的支持下，可快速定位采集各類界線，如基本農田保護區界線、建成區界線等；GPS 測量數據和遙感數據均以數字方式存儲，可以直接輸入GIS 系統成圖，避免了傳統方法中多次調繪、轉繪、清繪帶來的誤差累計；與傳統成圖方式相比，GIS 可以方便、 快捷進行空間分析、綜合、提取和修改，成圖周期短、成本低。通過 3S 技術的支持，不僅可以精確判定土地類型，而且對土地權屬、土地質量和生態環境情況提供更加精準的數據支持。可以說，3S
