1、PLC觸摸屏編程控制大作業題目:圓盤工作臺控制項目名稱：圓盤工作臺控制一、控制要求 圖盤工作臺有三個工位，如圖1所示，按下啟動按鈕后，三個工位同時對工件進行加工，一個工件要經過三個工位的順序加工后才算加工好。控制過程可用下面流程表示。 工位1：推料桿推進工件工件到位。 推料桿退出退出到位，等待。 工位2：夾緊工件夾緊到位。鉆頭下降到鉆孔鉆到位。 鉆頭上升上升到位。松開工件松開到位，等待。 工位3：測量頭下降檢測檢測到位或檢測時間到位。 測量頭升起升起到位。 檢測到位，推料桿推出工件工件到位，推料桿返回，等待。 檢測時間到位，人工取下工件人工復位，等待。 工作臺轉動120°，旋轉到位。

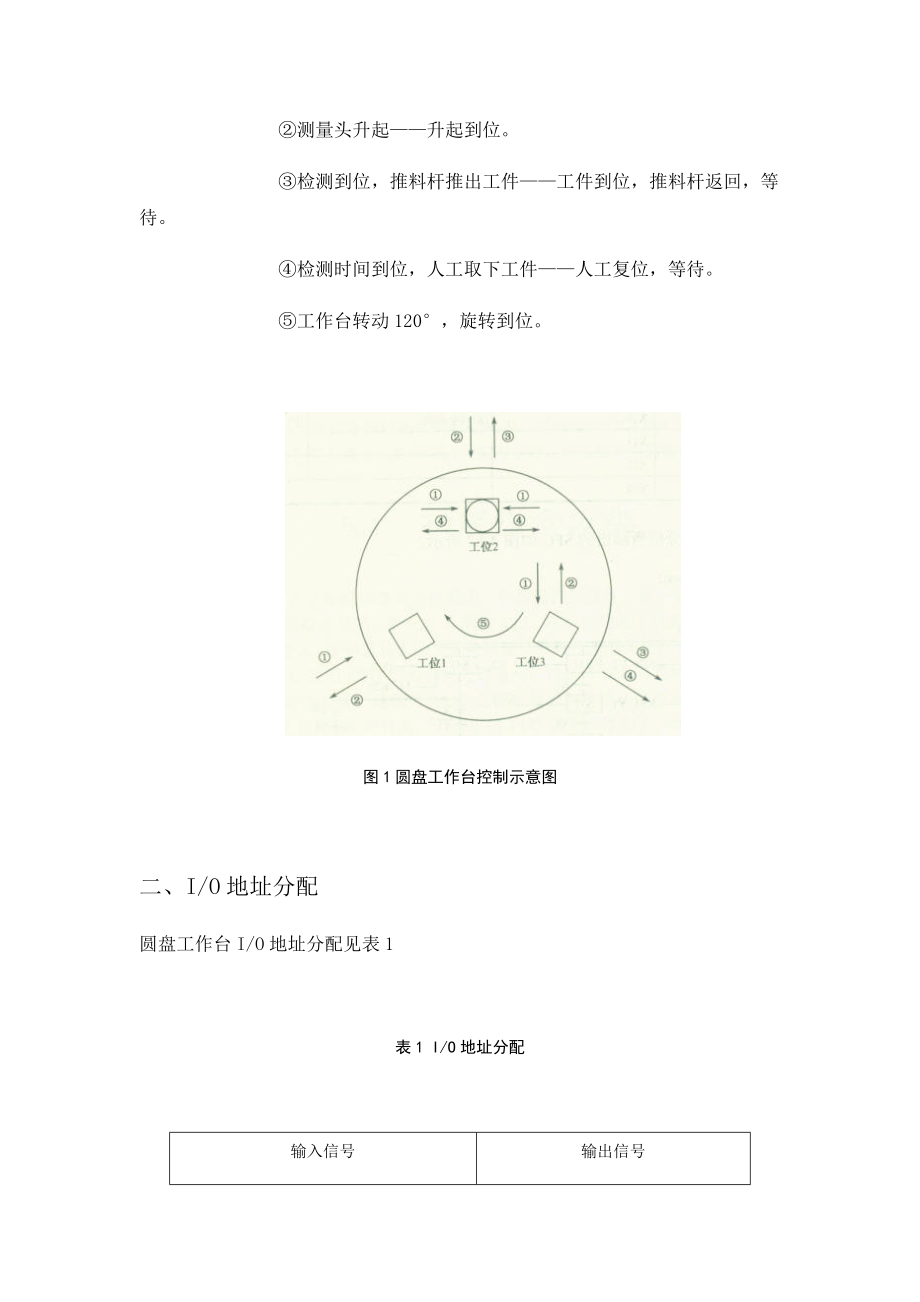

2、 圖1圓盤工作臺控制示意圖二、I/O地址分配圓盤工作臺I/O地址分配見表1表1 I/O地址分配輸入信號輸出信號名稱代號地址名稱代號地址啟動按鈕SB1M0上料電磁閥Y0停止按鈕SB2M1夾緊電磁閥Y1單周期/循環SB3M2鉆頭進給Y2手動/自動SB4M3鉆頭升起Y3上料到位M4檢測頭下降Y4上料退回到位M5檢測頭升起Y5夾緊到位M6工作臺旋轉Y6鉆孔到位M7廢品指示Y7鉆頭抬起到位M8卸料電磁閥Y10松開到位M9檢測到位M10檢測頭升起到位M11卸料到位M12卸料退回到位M13旋轉到位M14三、觸摸屏人機畫面設計圖2 圓盤工作臺控制首頁 1.如圖2所示為控制首頁，是用來切換自動控制和手動控制。（

3、默認為手動控制）。圖3圓盤工作臺自動控制畫面如圖3所示是圓盤工作臺自動控制畫面。指示燈1為上料，指示燈2為夾緊，指示燈3為鉆頭進給，指示燈4為鉆頭升起，指示燈5為檢測頭下，指示燈6為檢測頭升，指示燈7為工作臺轉，指示燈8為卸料。啟動軟原件為M0，單周/連續軟原件為M2，停止軟原件為M1，上料軟原件為M4，上料退到位軟原件為M5，夾緊到位軟原件為M6，鉆孔到位軟原件為M7，鉆頭抬起到位軟硬件為M8，松開到位軟原件為M9，檢測到位軟原件為M10，鉆頭升到位軟原件為M11，卸料到位軟原件為M12，卸料退到位軟原件為M13，旋轉到位軟原件為M14。手動控制按鈕為畫面切換開關。圖4圓盤工作臺手動控制畫面

4、如圖4所示為圓盤工作臺手動畫面首頁和自動按鈕為畫面切換開關，M15-M22為控制指示燈開關，都設置為交替，一個開關控制一個指示燈。四、PLC程序設計本程序主要利用梯形圖來編寫程序，參照并行分支轉化為梯形圖的方式來編寫程序。并由M3的常開和常閉觸點分別來實現自動和手動，分別寫出對應的步進程序，根據M3的得失電來控制。由M2的常開和常閉觸點分別實現單周期和循環，若為單周期，則指令跳轉到初始，必須通過開始按鈕才得以繼續點亮；若為循環，則跳轉到循環指令的開始，繼續循掃描。程序如下：圖5PLC梯形圖6PLC梯形圖圖7PLC梯形圖圖8PLC梯形圖圖9PLC梯形圖圖10PLC梯形圖圖11PLC梯形圖圖12PLC梯形圖五、程序調試程序調試開始。如圖13為手動模式的調試圖13如圖14為自動模式的調試圖14如圖15為循環模式下的調試圖15PLC通信設置如圖16，圖17：圖16圖17觸摸屏通信設置如圖18,19,20：圖18圖19圖20六、結果分析1.調試的時候，手動和自動出現干涉？在老師的指導下，將畫面切換開關換成多動作開關，一邊運行一邊復位。2. 在調試PLC程序時按下停止按鈕，程序沒有全部停止？在老師的知道下，發現程序出錯，改正過后錯誤解決。并且對程序有了深刻的理解。七、參考文獻1 文斌.聯軸器設計選用手冊 M.北京:機械工業出版社.20082 廖常初PLC 編程及應用(第3版) M北京：機械工
