1、重慶經貿職業學院講稿授課章節： 總序：第 1 次 周次：第 2 周 課 題： 緒 論 鉗工工作場地教學目標：1、 讓學生了解機械產品的生產過程2、 讓學生了解鉗工的特點和在工種中的地位及作用3、 讓學生了解鉗工工作的基本內容4、 掌握學習本課程的目的5、 懂得工作場地的合理安排教學重點：1、鉗工工作場地的合理安排2、鉗工的地位與作用及學習本課程的目的,激發學生的學習興趣教學難點：1、鉗工的地位與作用、2、學生對課程重要性的理解及學習好本課程信心的建立教學方法： 講授法教學內容及步驟：引入新課 由簡單的自我介紹引入講授新課 緒 論一、 機械產品的生產過程及機械技術工種的分類1、 機械產品的生產過

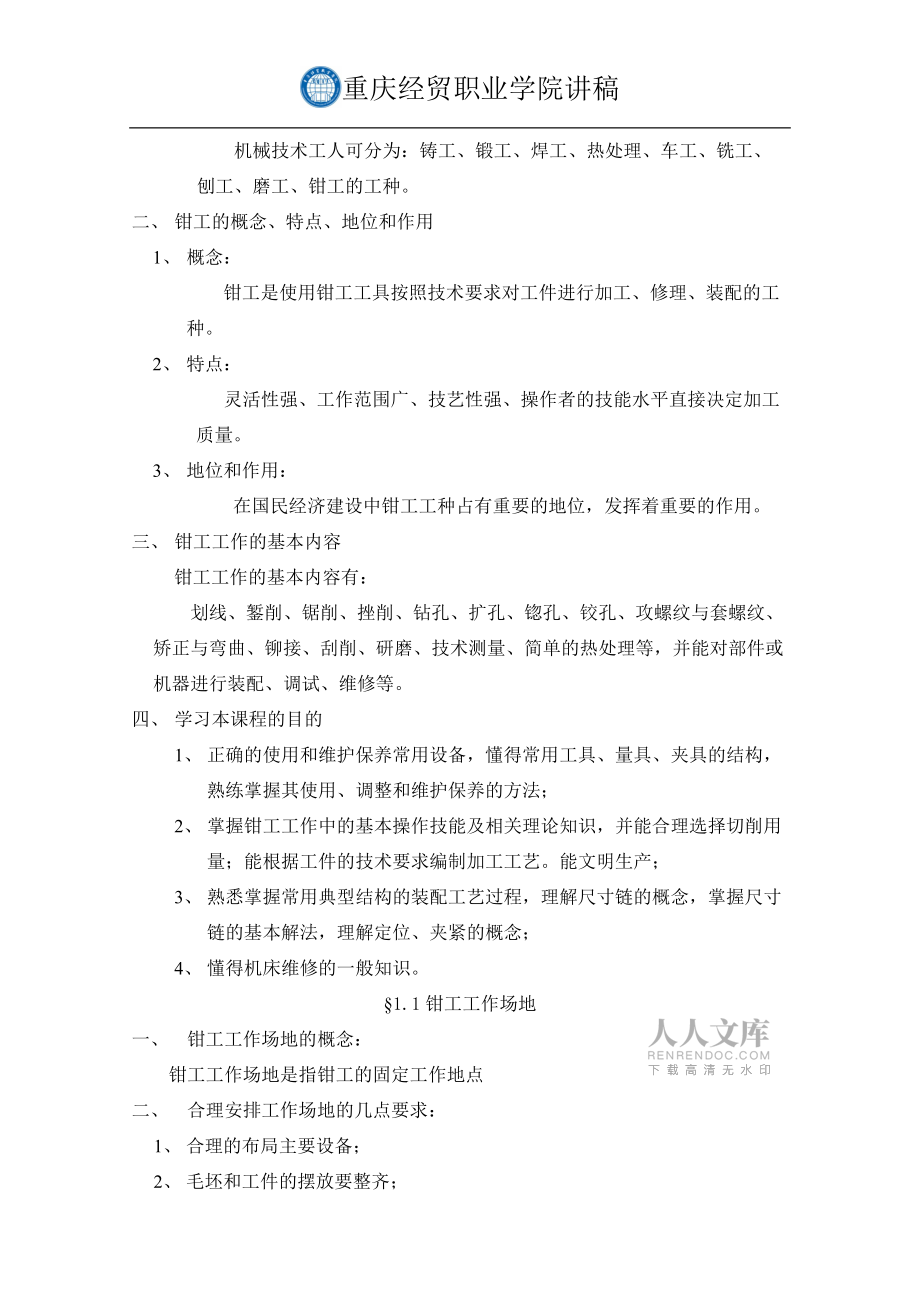

2、程 機械產品的生產過程一般包括：原材料的運輸儲存、生產技術準備、毛坯制造、機械加工、熱處理、零部件裝配、產品測試檢驗、涂裝待運等工作。2、 機械技術工種的分類： 機械技術工人可分為：鑄工、鍛工、焊工、熱處理、車工、銑工、刨工、磨工、鉗工的工種。二、 鉗工的概念、特點、地位和作用1、 概念： 鉗工是使用鉗工工具按照技術要求對工件進行加工、修理、裝配的工種。2、 特點： 靈活性強、工作范圍廣、技藝性強、操作者的技能水平直接決定加工質量。3、 地位和作用： 在國民經濟建設中鉗工工種占有重要的地位，發揮著重要的作用。三、 鉗工工作的基本內容鉗工工作的基本內容有： 劃線、鏨削、鋸削、挫削、鉆孔、擴孔、锪

3、孔、鉸孔、攻螺紋與套螺紋、矯正與彎曲、鉚接、刮削、研磨、技術測量、簡單的熱處理等，并能對部件或機器進行裝配、調試、維修等。四、 學習本課程的目的1、 正確的使用和維護保養常用設備，懂得常用工具、量具、夾具的結構，熟練掌握其使用、調整和維護保養的方法；2、 掌握鉗工工作中的基本操作技能及相關理論知識，并能合理選擇切削用量；能根據工件的技術要求編制加工工藝。能文明生產；3、 熟悉掌握常用典型結構的裝配工藝過程，理解尺寸鏈的概念，掌握尺寸鏈的基本解法，理解定位、夾緊的概念；4、 懂得機床維修的一般知識。§1.1鉗工工作場地一、 鉗工工作場地的概念： 鉗工工作場地是指鉗工的固定工作地點二、

4、合理安排工作場地的幾點要求：1、 合理的布局主要設備；2、 毛坯和工件的擺放要整齊；3、 合理整齊存放工、量具，并考慮到取用方便；4、 保持工作場地的整潔。課堂小結 對學好本課程的要求：1、 明確學習目的，要有學好本課程的信心；2、 作風認真嚴肅，決不敷衍了事。3、 鉗工工作場地的合理選擇課 題： 鉗工的常用設備教學目標：鉗工初步認識，掌握常用設備的操作原理教學重點：1、 鉗工常用設備2、 臺虎鉗、砂輪機的幾點注意事項教學難點： 臺虎鉗、鉆床的工作原理教學方法： 講授法教學內容及步驟：復習提問 機械工種分為哪幾類？引入新課 由鉗工工種的特點引入講授新課 §1.2鉗工常用設備一、鉗臺1

5、、鉗臺的用途： 鉗臺也稱鉗工臺或鉗桌，用木材或鋼材制成，其式樣可以根據要求和條件決定，主要作用是安裝臺虎鉗。3、 鉗臺長、寬、高尺寸的確定 鉗臺臺面一般是長方形，長、寬尺寸由工作需要決定，高度一般以800mm 900mm為宜以便安裝上臺虎鉗后，讓鉗口的高度與一般操作者的手肘平齊，使操作方便省力。二、 臺虎鉗1、臺虎鉗的用途、規格類型：a、用途：臺虎鉗是專門夾持工件的， b、規格：臺虎鉗的規格是指鉗口的寬度，常用的有100mm， 125mm，150mm等 c、類型：類型有固定式和回轉式兩種2、回轉式臺虎鉗的工作原理： 回轉式臺虎鉗的鉗身可以相對于底座回轉（詳細講解書圖1-2a），能滿足不同方位的

6、加工需要，使用方便、應用廣泛。3、使用臺虎鉗的注意事項：（1）、夾緊工件時松緊要適當，只能用手力擰緊，而不能借用助力工具加力，一是防止絲桿與螺母及鉗身受損壞，二是防止夾壞工件表面。（2）、強力作業時，力的方向應朝固定鉗身，以免增加活動鉗身和絲桿、螺母的負載，影響其使用壽命。（3）、不能在活動鉗身的光滑平面上敲擊作業，以防止破壞它與固定鉗身的配合性。 （4）、對絲桿、螺母等活動表面，應經常清潔、潤滑，以防止生銹。三、 砂輪機1、砂輪機的用途：磨削各種刀具或工具2、砂輪機使用時的注意事項：（強調）a、 砂輪機的旋轉方向要正確；b、砂輪起動后，應等砂輪旋轉平穩后再開始磨削，若發現砂輪跳動明顯，應及時

7、停機休整；c、砂輪機的擱架與砂輪之間的距離應保持在3mm以?xún)?nèi)，以防止磨削件軋人，造成事故；d、磨削過程中，操作者應站在砂輪的側面或斜對面，而不要站在正對面。四、 鉆床1、介紹鉆床的用途：鉆床是加工孔的設備；2、鉗工常用鉆床的種類：（1）、臺式鉆床：a、 介紹臺式鉆床的規格：臺式鉆床是一種小型鉆床，一般用來鉆直徑為13mm以下的孔，臺式鉆床的規格是指所鉆孔的最大直徑，常用的有6mm，12mm等幾種規格。b、 常用臺式鉆床的工作原理（講解書圖1-4）c、 臺式鉆床的特點：這種鉆床具有很大的靈活性，能適應各種情況的鉆孔需要，但是由于它的最低轉速較高（一般不低于400 r/min）不適于锪孔、鉸孔。（

8、2）、立式鉆床：a、介紹立式鉆床的規格：立式鉆床一般用來鉆中小型工件上的孔，其規格有25mm、35mm、40mm，50mm等幾種規格。 b、立式鉆床的工作原理（講解書圖1-5） c、立式鉆床的優點：立式鉆床的結構比較完善，功率較大，又可以實現機動進給，因此可以獲得較高的生產效率和加工精度。另外，它的主軸轉速和機動進給量都有較大的變動范圍，因而可以適應于不同材料的加工和進行鉆孔、擴孔、锪孔、鉸孔及攻螺紋等多種工作。（3）、搖臂鉆床： a、搖臂鉆床用于大工件及多孔工件的鉆孔，除了鉆孔外還能擴孔、锪平面、锪孔、鉸孔、鏜孔、套切大圓孔和攻螺紋等 b、介紹搖臂鉆床的結構課堂小結 4、 鉗工的常用設備及用

9、途；5、 臺虎鉗、砂輪機的幾點注意事項。課 題： 劃 線 概 述 劃線工具教學目標： 1、明確劃線、平面劃線、立體劃線的概念 2、了解劃線的作用教學重點：平面劃線、立體劃線的概念劃線工具的使用教學難點：分清平面劃線、立體劃線不同及作用劃線工具的使用教學方法： 講授法教學內容及步驟：引入新課 由制圖中的圖線的繪制引入講授新課 §2.1概述一、劃線的概念根據圖樣或技術文件要求，在毛坯或半成品上用劃線工具劃出加工界線或作為找正檢查的輔助線，這種操作就叫做劃線。1、平面劃線：如圖2-1，只在某一表面內劃線。2、立體劃線：如圖2-2，在工件的不同表面內劃線。二、劃線的作用確定工件的加工余量；1

10、、便于復雜的工件雜機床上定位；2、能及時發現和處理不合格的毛坯；3、采用借料劃線可以使誤差不大的毛坯的到補救。三、劃線的要求線條清晰均勻，定形、定位尺寸準確注意事項不能依靠劃線直接確定加工時的最后尺寸§2.2劃線工具一、劃線平臺1、作用：安放工件和劃線工具并完成劃線過程2、正確使用（1）、使得其工作面保持水平位置（2）、保持工作面的清潔（3）、平臺工作面均勻使用（4）、結束后將平臺擦凈，上油防銹 （5）、定期檢查，調整研修二、劃針 1、 作用：直接在工件上劃線2、 正確使用： （1）、一手壓緊導向工具一手使針尖靠緊導向工具的邊緣，使針尖上部向外傾斜150200同時向劃針前進的方向斜4

11、50750；（2）、劃線時用力大小要均勻適宜。三、 劃規1、 作用：劃圓和圓弧等分線段，量取尺寸2、 正確使用：（1）、使用前應將其腳尖磨鋒利（2）、除長劃規外應使劃規的兩腳長短一致兩腳尖能合緊劃弧時重心放在圓心的一腳（3）、兩腳尖應在同一平面內四、 劃線盤1、2、3、4、5、6、7、8、1、作用：直接劃線或找正工件位置2、使用： （1）、使劃針基本處于水平位置，劃針伸出端應盡量短 （2）、劃針的夾緊要可靠 （3）、使盤底始終貼緊平臺移動 （4）、移動的方向與劃線表面成750左右五、 鋼尺：簡單的測量工具和劃直線的導向工具六、 高度游標卡尺精確的量具和劃線工具，使用時應使量爪垂直于工件一次劃出

12、。七、 900角尺：應用很廣八、 樣沖1、 作用：保持劃線標記2、 使用方法：（1）、沖眼時，將樣沖斜著放置在劃線上錘擊時再豎直（2）、樣沖眼應打在線寬的正中間，且間距要均勻（3）、沖眼的深淺要適當九、 支持工件的工具1、墊鐵 2、V形架 3、角鐵 4、方箱 5、千斤頂 課 題： 劃線前的準備工作基準線條的劃法教學目標：1、 了解劃線的準備工作2、 掌握基本線條的劃法教學重點：基本線條的劃法教學難點：基本線條的劃法教學方法： 講授法教學內容及步驟：復習提問1、 劃針的正確使用方法2、 劃線盤的注意事項引入新課 由復習引入講授新課 §2.3劃線前的準備工作一、 準備工作的內容 （一）、

13、工件的清理 工件的清理就是除去工件表面的氧化皮、毛邊、殘留的污垢等，為涂色和劃線做準備 （二）、工件的涂色工件的涂色是在工件的需要?jiǎng)澗€的表面上涂上一層涂料，使劃出的線條更清晰。常用的涂料有石灰水、藍油等。石灰水用于鑄件和鍛件毛坯。劃線后白底黑線，很清晰。藍油長用涂于已加工表面，劃線后藍底白線，效果較好。涂色時，涂層要涂得均勻。太厚的涂層反而容易脫落。 （三）、在工件的孔中裝中心塞塊 當在有孔的工件上劃圓或等分圓周時，為了在求圓心時能固定劃規的一腳，須在孔中塞入塞塊。 常用的塞塊有：鉛條、木塊或可以調的塞塊。鉛條用于較小的孔、木塊和可以調的塞塊用于較大的孔。§2.4基準線條的劃法一、平

14、行線的劃法1、 用鋼直尺或鋼直尺與劃規配合劃平行線2、 用單腳規劃平行線3、 用鋼直尺與900角尺配合劃平行線4、 用劃線盤或高度游標卡尺劃平行線二、垂直線的劃法1、用900角尺劃垂直線2、用劃線盤或高度游標卡尺劃垂直線3、幾何作圖法作垂直線三、圓弧線的劃法劃圓弧前要先劃中心線，確定中心點，在中心點打樣沖眼，然后用劃規以一定的半徑劃圓弧。劃圓弧前求圓心的方法有以下兩種：1、 用單腳規求圓心2、 用劃線盤求圓心課堂小結 1、 常用涂料的種類及各自的特點2、 常見基本線條的劃法作業布置1、 簡述劃線前的準備工作2、 常用涂料的種類及各自的特點教 后 感課 題： 劃線基準的確定教學目標：明確劃線基準

15、的概念，掌握選擇劃線基準的方法教學重點：劃線基準的概念及選擇教學難點：劃線基準的選擇教學方法： 講授法教學內容及步驟：復習提問1、簡述劃線前的準備工作2、常用涂料的種類及各自的特點3、詳細敘述圓弧線的劃法引入新課 由復習引入講授新課 §2.5劃線基準的確定一、 基準的概念基準是用來確定生產對象上各幾何要素的尺寸大小和位置關系所依據的一些點、線、面。設計基準：在設計圖樣上采用的基準為設計基準。劃線基準：在工件劃線時所選用的基準稱為劃線基準。二、 劃線作為加工中的第一道工序，在選用劃線基準時，應盡可能的使劃線基準與設計基準一致。三、 劃線基準的選擇四、 平面劃線時，通常要選擇兩個相互垂直

16、的劃線基準，而立體劃線時通常要確定三個相互垂直的劃線基準。劃線基準三種類型1、以?xún)蓚€(gè)相互垂直的平面或直線為基準2、以一個平面或直線和一個對稱平面或直線為基準3、以?xún)蓚€(gè)互相垂直的中心平面或直線為基準注意：a、 一個工件有很多線條要?jiǎng)潱烤箯哪囊桓_(kāi)始，常要遵守從基準開始的原則，即使得設計基準和劃線基準重合，否則將會使劃線誤差增大，尺寸換算麻煩，有時甚至使劃線產生困難，工作效率降低。正確的選擇劃線基準，可以提高劃線的質量和效率，并相應提高毛坯的合格率。b、 當工件上已有加工面（平面或孔）時應該以已加工的面為劃線基準。若毛坯上沒有已加工面，首次劃線應選擇最主要的（或大的）不加工面為劃線基準（稱為粗基

17、準），但該基準只能使用一次，在下次劃線時，必須用已加工面作劃線基準。課堂小結 1、劃線基準的概念2、劃線基準的選擇方法3、 劃線基準選擇時的注意點課 題： 劃線的找正與借料 分度頭在劃線工作中的應用教學目標：1、掌握工件找正和借料的概念和方法2、了解分度頭的結構原理3、掌握利用分度頭進行簡單的分度教學重點：找正和借料的方法分度頭的簡單分度原理教學難點：萬能分度頭的結構及分度叉的調整方法教學方法： 講授法教學內容及步驟：復習提問1、劃線基準的概念2、劃線基準的選擇方法3、劃線基準選擇時的注意點引入新課 由復習引入講授新課 §2.6劃線的找正與借料一、找正1、 定義：找正就是利用劃線盤、

18、900角尺等劃線工具通過調節支承工具，使工具的有關表面處于合適的位置，將此表面作為劃線的依據。2、 要求和方法：（1）、毛坯上有不加工表面時，應按不加工表面找正后再劃線，使得加工表面與不加工表面各處尺寸均勻，（2）、毛坯上若有幾個不加工表面時，應選擇重要的表面或較大的不加工表面作為找正的依據，使得誤差集中到次要的或不顯眼的部位；（3）、若沒有不加工表面時，可以將待加工表面的孔的毛坯和凸臺外形作為找正依據。二、借料1、定義：當毛坯工件存在尺寸和形狀誤差或缺陷，使得某些加工面的加工余量不足，利用找正的妨礙也不能補救時，就可以通過試劃和調整，重新分配各個加工表面的加工余量，使得各個加工表面都能順利加

19、工，這種補救性的劃線方法稱為借料。2、注意：對于借料的工件，首先要詳細的測量，根據工件的各加工面的加工余量判斷能否借料。若能借料，再確定借料的方向及大小，然后從基準出發開始逐一劃線。若發現某一加工面余量不足，則再次借料，重新劃線，直到加工面都有允許的最小加工余量為止。 為什么確定借料的方向及大小后要從基準出發開始逐一劃線。§2.7分度頭在劃線工作中的應用一、FW125型萬能分度頭的結構1、 作用： 分度頭是一種較準確的等分角度的工具2、 規格 分度頭的規格是以頂尖到底面的高度為依據劃分 的。例如：FW125，表示分度頭的中心高度為125mm的萬能分度頭。一般常見的型號有FW100。F

20、W125，F(xiàn)W160等幾種。3、 萬能分度頭的結構 萬能分度頭由以下零件組成：頂尖、主軸、刻度盤、游標、鼓形殼體、插銷、手柄、分度叉、分度盤、鎖緊螺釘、底座。二、簡單的分度方法及原理1、 簡單的分度方法鉗工在劃線工作中，主要采用簡單分度法。分度前，先用鎖緊螺釘將分度盤固定在使之 不能轉動，再調整插銷使它對準分度盤的孔圈。分度時先拔出插銷，轉動手柄，帶動分度頭主軸轉至所需分度的位置，然后講插銷重新插入分度盤的孔中。2、 簡單的分度原理簡單的分度原理是：當手柄轉過一周，分度頭主軸便轉動1/40周。如果要對主軸上裝的工件作z等分，即每次分度時主軸應轉過1/z 周，則手柄每次分度時應轉的轉數為：n =

21、 40/z例2-1： 要在一圓柱面上劃出四條等分的平行的直線，求每劃一條線后，分度頭手柄應轉幾周再劃下第二條線？解：已知：z = 4 n = 40/z = 40/4 = 10即每劃一條線后，分度頭手柄應轉10周再劃下第二條線 例2-2： 要在一圓盤端面上劃出六邊形，求每劃一條線后，分度頭手柄應轉幾周再劃下第二條線？ 解：已知：z = 6 n = 40/z = 40/6 = 6（2/3）即分度頭手柄轉過6（2/3）周，圓盤（工件）才轉過1/6周。 40/z = n +P/Q式中 n分度頭手柄的整轉數 Q分度盤某一孔圈的孔數 P手柄在孔數為Q的孔圈上應轉過的孔三、分度叉的調整方法詳細講解圖2-30

22、四、分度時的注意事項1、為了保證分度準確,分度手柄每次必須按照同一方向轉動。2、當分度手柄將到預定孔時，注意不要讓它轉過了頭定位銷要?jiǎng)偤貌迦肟變?nèi)。如果發現已轉過了頭，則必須反向轉過半圈左右后重新轉到預定的孔位。3、在使用分度頭時，每次分度前必須先松開分度頭側面的主軸緊固手柄，分度頭主軸才能自由主義自由轉動。分讀完畢后仍要緊固主軸，以防止在劃線的過程中松動。 課堂小結 1、 分度盤的簡單原理與結構2、 分度的方法課 題： 劃線技能訓練教學目標：1、熟悉各種劃線工具的應用場合2、熟悉劃線的過程3、熟悉劃線的步驟、掌握劃線的技巧 4、熟練掌握劃線工具的使用方法教學重點：1、劃線步驟2、劃線工具的使用

23、教學難點：1、圖形的分析，只有在合理地分析了要?jiǎng)澗€的工件圖形后，才能確定正確的劃線步驟，劃出正確的圖形2、劃線工具的使用教學方法： 講授法教學內容及步驟：復習提問1、為什么要找正？什么情況下要借料？2、分度頭的作用是什么？使用時應注意什么問題/引入新課我們已經具備了劃線的基礎知識，今天我們就要用前面所學到的知識來解決具體的問題，講授新課劃 線 實 例一、劃線的方法步驟無論是平面劃線還是立體劃線，都應按以下步驟進行1、讀圖，分析圖樣，確定劃線基準。2、檢查清理工件并涂色。3、選用劃線工具，正確安放和裝夾工件。4、劃線。5、檢查劃線的正確性和完整性。6、在所劃線上合理地打樣沖眼。二、劃線實例技 能

24、 訓 練一、技能訓練要求1、正確使用劃線工具。2、掌握平面劃線的基本操作方法。3、線條清晰、粗細均勻、平面劃線尺寸誤差不大于±0.30mm。4、正確識讀鋼直尺刻度。二、使用的量具和輔助工具鋼直尺、劃針、劃規、樣沖、錘子等。三、技能訓練內容1、 工件圖樣(圖2-33)2、參考步驟1）檢查毛坯材料以及外形尺寸是否合格，正確安放工件和工具。2）看懂各圖樣，根據各圖樣輪廓大小合理安排圖形位置。3）合理選用涂料，并在劃線表面均勻涂刷。4）正確選定每個劃線基準，按幾何作圖步驟劃線。5）檢查全部圖形尺寸，確認無誤后，打上檢查樣沖眼。四、注意事項1、劃線前要對工件去除毛刺、清理污垢，防止劃傷手指。2、為熟悉各圖形的作圖方法，實際操作前可作一次紙上練習。3、學習的重點是保證劃線尺寸的準確性；劃出的線條細而清晰；保證打樣沖眼的準確性。 4、工具要合理放
