1、中考復習專題電學圖象題1.在某一溫度下，兩個電路元件A和B中的電流與其兩端電壓的關系如圖2所示。則由圖可知，元件A的電阻為 ；將A和B并聯后接在電壓為2.5V的電源兩端，則通過A和B的總電流是 A。2.張華同學在探究通過導體的電流與其兩端電壓的關系時，將記錄的實驗數據通過整理作出了如圖所示的圖象，根據圖象，下列說法錯誤的是A通過導體a的電流與其兩端的電壓成正比 B導體a的電阻大于導體b的電阻C當在導體b的兩端加上1V的電壓時，通過導體b的電流為0.1A D將a、b兩導體串聯后接到電壓為3V的電源上時，通過導體的電流為02A圖甲L2L1AVS圖乙3.甲、乙兩小組同學用圖甲所示的電路進行了一些實驗

2、探究(1)甲小組選取的定值電阻為15，電阻箱阻值如圖乙所示，其值為_，此時電壓表的示數為3.5V，則該小組手忙腳亂電源的電壓為_V；實驗中若增大電阻箱阻值，電路中的電流將_，電壓表示數將_(選填變化情況)。(2)乙小組選用其它規格的電源和定值電阻進行實驗，他們通過調節電阻箱，得到幾組電阻箱的阻值和對應的電壓值，并作出UR圖像(如圖丙)。由圖像可知，電阻箱阻值為20時，電壓表的示數為_V，該組所選用定值電阻的阻值為_。4. 小明利用標有 “6V 6W”的燈泡L1和“6V 3W”的燈泡L2進行實驗。（1）當L1正常發光時，電流表A1的示數為 A。（2）如圖甲所示：和分別為通過燈泡L1和L2中的電流

3、隨兩端電壓變化關系的曲線。現將兩燈連入圖乙所示電路，要使其中一個燈泡正常發光，電路中電流表的示數為 _ A，電壓表的讀數是 V ，電路消耗的總功率為 W。5.某科學興趣小組的同學在實驗室發現一個有趣的元件（如圖甲所示）：透明玻璃殼內有一個標有“0.6V 3W”字樣的小燈泡L（阻值不變）和一個由一種特殊金屬絲制成的導體R0，A，B，C是其外露的三個接線柱。為進一步了解導體R0的某些特征，他們使用了如圖乙所示電源電壓恒為6伏的實驗裝置：把導線M，N分別與A，C接線柱相連，閉合開關S,移動滑動變阻器的滑片P，測得了一組電流表和電壓表的讀數，并繪制成圖丙所示曲線。（1）小燈泡L的電阻值為 歐，當它正常

4、工作時，通過的電流是 安。（2）小明同學在原來連線的基礎上，再用導線連接A，B兩個接線柱，閉合開關S，把滑片P移到a端，此時電流表的示數是多少安培？（3）若把導線M，N分別接到A，B接線柱上，閉合開關S，把滑片P移到a端，則小燈泡消耗的電功率為多少？（溫馨提示：本小題可用作圖法輔助求解）6.蓄電池充電后即使不用，儲存的能量也會逐漸損失，但其電壓變化很小，可認為恒定不變。如圖是電壓為12伏、容量為15·h的某品牌蓄電池剩余容量隨時間變化的圖線。現有一只該種蓄電池充足電，存放6個月，用來給額定電壓為12伏、額定功率為36瓦的電燈供電。求：0剩余容量（%）時間（月）312691520406

5、080100第6題圖（1）蓄電池容量為“15·h”，它表示：若該蓄電池以1安的電流為用電器供電，可以工作15小時；則當該蓄電池以2安的電流為用電器供電時，可以工作 小時。（2）此燈正常發光時的電流是多少安？（3）存放6個月的該蓄電池最多可給此燈提供多少焦的電能？7圖20甲所示的電路中，R1為滑動變阻器，R0、R2均為定值電阻，電源兩端電壓保持不變。改變滑動變阻器R1的滑片位置，兩電壓表的示數隨電流變化的圖線分別畫在圖20乙所示的坐標系中。根據以上條件可知電阻R0的阻值為 。8.（6分）為防止濕手扳開關造成觸電事故，小寧同學為家中的燈暖型浴霸（冬季家庭洗浴時取暖用的電器）設計了一個溫度

6、自動控制裝置，如圖12（甲）所示其中半導體材料制成的熱敏電阻阻值R1隨溫度變化的曲線如圖12(乙）所示已知繼電器線圈電阻R2為20，電源的壓U0恒為12V浴霸共安裝有4只標有"220V 250W"的燈泡，當繼電器線圈中的電流大于或等于50mA時，繼電器的銜鐵被吸合，浴霸電路斷開；當線圈中的電流小于或等于40mA時，繼電器的銜鐵鐵被釋放，浴霸電路閉合求：(1)浴霸電路閉合時，通過浴霸的總電流(2)若將此裝置安放在浴室內，浴室內溫度可控制在什么范圍？9. 伏安特性曲線能夠直觀地描述物體的導電能力。如圖是氣體導電時的伏安特性曲線，由圖可知氣體的電阻隨電流的變化情況是：。10.家用

7、電滅蚊器的發熱部分使用了PTC發熱材料，它的電阻隨溫度變化規律如圖所示使用時發熱體直接連入家庭電路，當發熱體的溫度為60時，則此時電功率為 W，如果這只電滅蚊器的平均電功率為5W，按一天工作10h計算，這只家用電滅蚊器一個月(按30天計算)消耗電能 kW·h；當發熱體溫度繼續上升時，電滅蚊器發熱體的電阻會 ；它的電功率會 (最后兩空選填“增大”、“不變”、“減小”)11有兩個阻值不同的定值電阻R1、R2，它們的電流隨電壓變化的IU圖線如圖所示如果R1、R2串聯后的總電阻為R串，并聯后的總電阻為R并，則關于R串、R并的IU圖線所在的區域，下列說法中正確的是（ ）AR串在區域，R并在區域

8、 BR串在區域，R并在區域 CR串在區域，R并在區域 DR串在區域，R并在區域12小名在研究導體電阻與溫度的關系時，在不同時刻測量了一段錳銅合金線的電阻，其電阻與時間的圖像如圖所示，與時刻t2相比較，時刻t1的溫度較 （選填“高”、“低”和“一樣高”）13 如圖9所示，一個白熾燈泡，當其兩端電壓增加時，以下是它的電流隨電壓變化的圖像，正確的是（ ）圖914如圖(a)所示的電路中，電源電壓保持不變，閉合開關S后，滑動變阻器的滑片P由a端移動到b端時，測得電阻R兩端的電壓U與通過R的電流I的變化關系如圖(b)所示。求：（1）電源電壓。（2）變阻器的最大阻值。（3）電壓表示數的變化范圍第10題15.

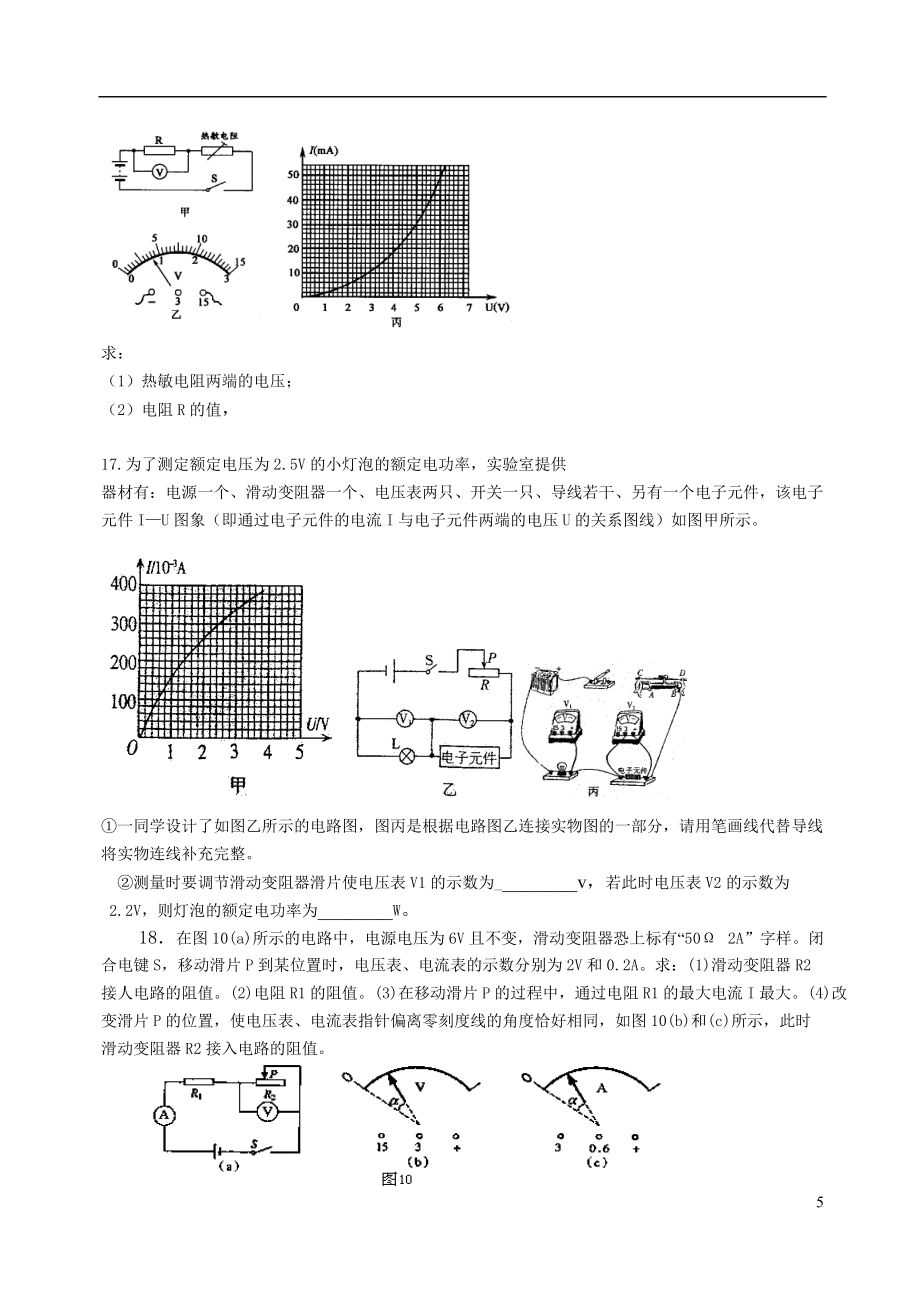

9、如圖甲的電路中，電源電壓保持不變，閉合開關后，滑片P由b端滑到a端，電壓表示數U與電流表示數I的變化關系如圖乙，則可判斷電源電壓是 V，定值電阻R的阻值是 ，定值電阻能達到的最大功率為 W 16熱敏電阻的阻值隨溫度的改變而改變，且對溫度很敏感。熱敏電阻的阻值在特定溫度時會發生急劇變化，它在筆記本電腦、自動控制系統等方面有多種用途。如甲電路圖，電源電壓是9伏，當閉合開關S，電壓表示數如乙圖所示。熱敏電阻的電流隨電壓變化I-U關系如丙圖所示。求：（1）熱敏電阻兩端的電壓；（2）電阻R的值，17.為了測定額定電壓為2.5V的小燈泡的額定電功率，實驗室提供器材有：電源一個、滑動變阻器一個、電壓表兩只、

10、開關一只、導線若干、另有一個電子元件，該電子元件IU圖象（即通過電子元件的電流I與電子元件兩端的電壓U的關系圖線）如圖甲所示。一同學設計了如圖乙所示的電路圖，圖丙是根據電路圖乙連接實物圖的一部分，請用筆畫線代替導線將實物連線補充完整。 測量時要調節滑動變阻器滑片使電壓表V1的示數為_v，若此時電壓表V2的示數為2.2V，則燈泡的額定電功率為_W。18在圖10(a)所示的電路中，電源電壓為6V且不變，滑動變阻器恐上標有“50 2A”字樣。閉合電鍵S，移動滑片P到某位置時，電壓表、電流表的示數分別為2V和0.2A。求：(1)滑動變阻器R2接人電路的阻值。(2)電阻R1的阻值。(3)在移動滑片P的過

11、程中，通過電阻R1的最大電流I最大。(4)改變滑片P的位置，使電壓表、電流表指針偏離零刻度線的角度恰好相同，如圖10(b)和(c)所示，此時滑動變阻器R2接入電路的阻值。19. 經測試知，通過某新型電子元件Z的電流I跟加在它兩端電壓U的關系如下表所示  (1)在圖(甲)中畫出電子元件Z的電流I跟電壓U關系的圖線  (2)將電子元件Z、電流表、滑動變阻器R和供電電壓恒為5V的電源等連接成如圖(乙)所     示的電路接通開關，當電流表的示數為0.2A滑動變阻器接入電路的電阻值為_.   (3)改變圖(乙)所

12、示電路中滑動變阻器接入電路的電阻，在使電流表的示數由0.2A增大     到0.6A的過程中，滑動變阻器自身消耗電功率的變化情況是    答：(    )     A始終增大    B始終不變    C. 先增大后減小    D先減小后增大20(9分)某興趣小組利用圖甲所示電路進行如下的實驗研究.次數物理量1

13、23U/V2.04.05.0I/A0.200.390.51第31題圖甲S1S2RL可調電源VAI / AU / V23400.20.10.3RL10.40.5第31題圖乙（1）閉合S1，斷開S2，調節電源電壓，得到上表中三組數據請根據表中的數據，計算電阻R的阻值（計算結果保留1位小數）（2）斷開S1，閉合S2，調節電源電壓進行有關測量. 根據記錄到燈泡L的電壓和電流的數據繪制成電壓和電流的關系圖像（如圖乙）.根據圖像，當電壓表示數為2V時， 50s時間內，燈泡L消耗了多少電能？（3）同時閉合S1和S2，調節電源電壓，當燈泡L的功率為1W時，R與RL的總功率是多大？21小華同學查閱課外資料時，獲

14、得一幅“220V 40W”白熾燈泡電流和電壓的關系圖象，如圖17 所示從圖象上能推知，白熾燈泡在不同電壓下的實際電阻值小華想：若將兩只相同的這種 燈泡串聯在220V的電源上，兩只燈泡實際消耗的總電功率會是多少呢?小華與小明同學交 流了這一想法 小明給出以下解答：一只燈泡的電阻 兩只燈泡串聯接在220V的電源上，消耗的總電功率為： 你認為小明同學的解答是否正確?若不正確，請你說明不 正確的原因，并給出正確的解答22如圖15a所示的電路中，電源電壓保持不變，閉合開關S后，滑動變阻器的滑片P由a端移動到b端時，測得電阻R兩端的電壓U與通過電阻R的電流I的變化關系如圖15b所示求：（1）電源的電壓（2

15、）變阻器的最大阻值圖15a 圖15b（3）電壓表V1示數的變化范圍. （4）通過計算分析變阻器的滑片P由a端移動到b端的過程中，電阻R消耗的電功率變化情況.23.科技小組的同學們準備對市場上一批標有“PZ220V-1OOW”的燈泡進行一項質量檢測。他們測出燈泡在不同電壓下的實際電流值(見下表)。實驗操作可靠、數據無誤。電壓U/V180185190195200205 電流I/A0.4170.4260.4340.4410.4470.453 電壓U/V210215220225230235240 電流I/A0.4580.4620.4670.4710.4750.4790.482 請你回答： (1)試通過計算說明這種燈泡在標稱電壓下工作時，其消耗的功率是否等于額定功率。 (2)假如生產這種燈泡的鎢絲的粗細是一定的，為使其在標稱電壓下工作時消耗的功率等于額定功率，其長度為一確定的數值l0實際上這個燈泡鎢絲的長度比l0長了還是短了?為什么? (3)如果要使這種燈泡達到額定功率，加在燈泡上的實際電壓應為多大? 提示：可用作圖象的方法解答。在圖10的坐標紙
