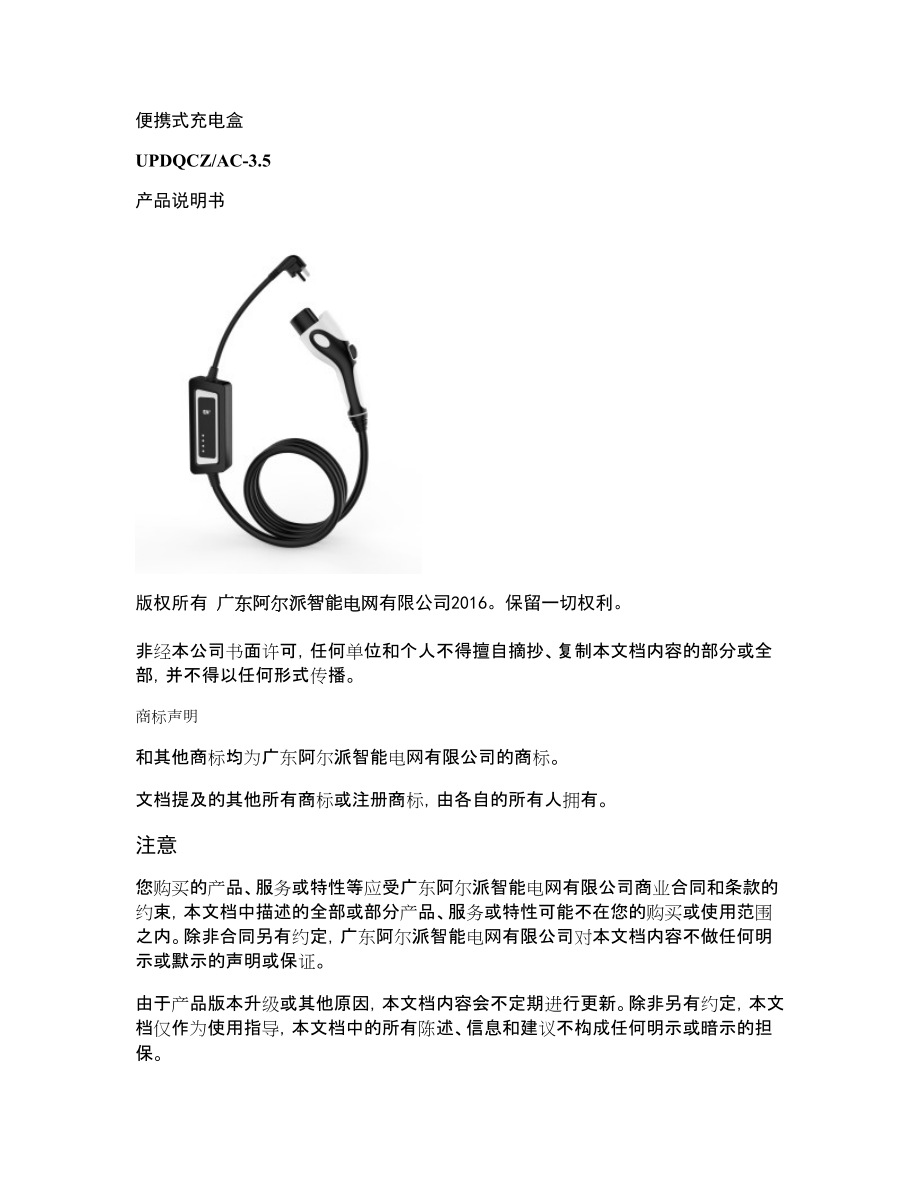

1、便攜式充電盒UPDQCZ/AC-3.5產品說明書版權所有 廣東阿爾派智能電網有限公司2016。保留一切權利。非經本公司書面許可，任何單位和個人不得擅自摘抄、復制本文檔內容的部分或全部，并不得以任何形式傳播。商標聲明和其他商標均為廣東阿爾派智能電網有限公司的商標。文檔提及的其他所有商標或注冊商標，由各自的所有人擁有。注意您購買的產品、服務或特性等應受廣東阿爾派智能電網有限公司商業合同和條款的約束，本文檔中描述的全部或部分產品、服務或特性可能不在您的購買或使用范圍之內。除非合同另有約定，廣東阿爾派智能電網有限公司對本文檔內容不做任何明示或默示的聲明或保證。由于產品版本升級或其他原因，本文檔內容會不

2、定期進行更新。除非另有約定，本文檔僅作為使用指導，本文檔中的所有陳述、信息和建議不構成任何明示或暗示的擔保。目錄1產品概述 61.1設備規格 61.2功能特性 72產品結構 82.1設備外觀 82.2指示燈定義 82.3結構尺寸 93產品安裝 103.1開箱檢查 103.2設備上電檢查 104常見故障處理 115售后支持 12前言概述便攜式充電盒是阿爾派智能電網有限公司針對電動車主推出的便攜式充電設備，本手冊提供了設備安裝、調試、使用說明、常見問題排障等內容，便于讀者快速掌握和了解。讀者對象本文檔（本指南）主要適用于以下工程師：技術支持工程師維護工程師1產品概述1.1設備規格便攜式充電盒技術規

3、格參數如下表。項目技術指標尺寸規格（L*W*H）195*74*47mm線纜長度4米安裝方式隨車攜帶，即插即用供電方式交流插座供電指示燈（正面從左至右）電源、連接、充電、錯誤工作電壓AC220V工作電流13A輸入頻率50Hz額定功率2.86kW安全保護漏電流、過欠壓、過欠頻、過電流、高低溫、接地保護、防雷保護防護等級IP65工作溫度-30°C+55°C海拔高度2000mMTBF100,000小時參照標準GB/T 20234.2-20151.2功能特性1. 電動汽車充電便攜式充電盒作為作為即插即用型充電設備，結構簡潔、操作簡單，支持直接從交流電網取電，滿足電動車主隨時

4、充電的應用訴求。2. 充電狀態監測便攜式充電盒在使用過程中性能穩定，用戶可通過人機界面直觀的了解到充電狀態信息。3. 充電保護便攜式充電盒具有充電保護功能，可實現漏電流、過欠壓、過欠頻、過電流、高低溫、接地保護、防雷保護等功能，保證充電安全。2產品結構2.1設備外觀便攜式充電盒采用高強度塑料注塑，整體黑色設計，正面四顆LED燈指示設備狀態，簡約大氣，牢固耐用，設備照片如下所示。2.2指示燈定義指示燈狀態說明電源狀態燈（正面從上到下第1個）綠燈常亮進線電源連接正常連接狀態燈（正面從上到下第2個）綠燈常亮設備與車輛插座連接正常充電狀態燈（正面從上到下第3個）黃燈閃爍設備正在為電動車充電；黃燈常亮電

5、動車沖滿狀態錯誤狀態燈（正面從上到下第4個）紅燈常亮接地錯誤；紅燈慢閃速1S過/欠壓，頻 率，漏電；紅燈快閃速200MS過流,溫度保護2.3結構尺寸結構尺寸圖3產品安裝3.1開箱檢查 設備到貨后，打開包裝，檢查以下項目： 目檢外觀，檢查設備是否在運輸中有碰撞損壞。如有損壞，請立即通知承運商。 對照發貨裝箱清單，檢查隨機附件型號是否齊全、正確。如發現附件缺少或型號不符，應及時做好現場記錄，并立即與公司當?shù)剞k事處聯系。3.2設備上電檢查1上電前再次檢查配電線纜是否破損。2第一步驟執行完城，將充電盒供電插頭插入供電插座中，查看電源指示燈是否綠色常亮。如有不亮情況，請檢查插座是否通電，仔細檢查插接是否牢固。3.步驟1、2均為正常后，將充電槍插入電動汽車的充電座，并仔細檢查是否插到位，確保連接可靠。4.查看便攜式充電盒連接狀態指示燈是否為綠色常亮。5.連接狀態指示燈是否為綠色常亮?xí)r，表示充電連接正常，即可進入充電狀態，充電狀態指示燈將綠色常亮顯示。6.充電過程中如錯誤指示燈紅色常亮，請檢查設備和插座電源是否正常。4常見故障處理故障名稱故障現象可能原因排障建議上電后，電源指示燈不亮插座沒有帶電或者連接不可靠檢查插座帶電情況，確?？煽窟B接上電后，錯
