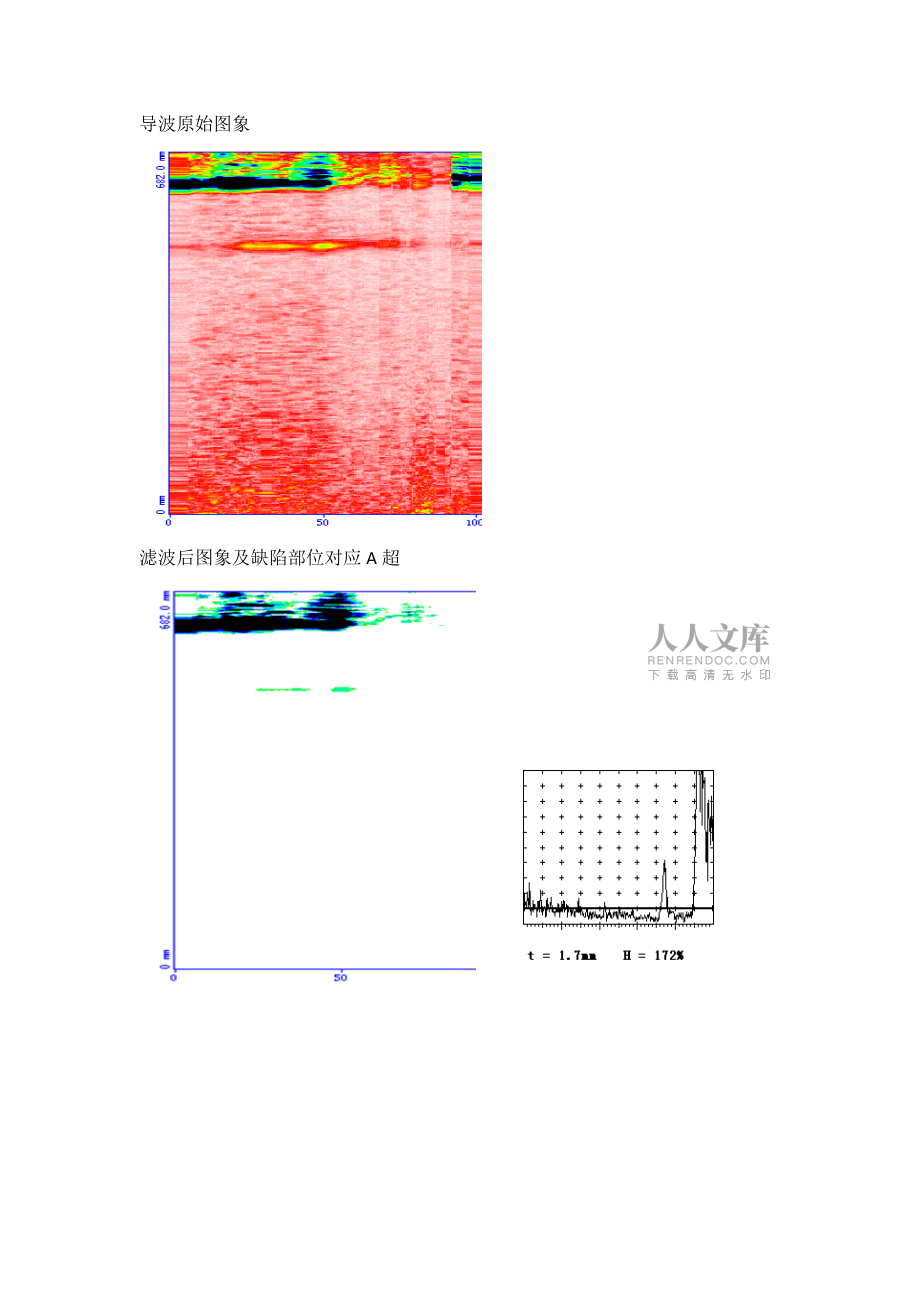

管道檢測ISONIC STAR對直徑為108mm，壁厚7mm管道上的人工缺陷（刻槽和平底孔）進行導波及B掃描檢測1、采用快速導波掃描功能對管道母材進行快速預檢檢測參數增益 = 59 dB 抑制 = 0 % 聲速 = 3000 m/s聲程 = 900 mm 延遲 = 32.66 µs 探頭 = 導波專用探頭重復頻率 = 380 Hz 脈沖寬度 = 250 nS 阻抗 = 500 W閘門 = 開啟 閘門高度 = 35 % 閘門位置 = 30 mm閘門寬度 = 875 mm 探頭頻率 = 0.352.6 MHz 波形 = 全波掃查距離 = 160 mm 掃查用時 = 15秒導波原始圖象濾波后圖象及缺陷部位對應A超 號缺陷位置=563.5mm 長度=35.2mm 號缺陷位置=562.2mm 長度=7.3mm2、B掃描對缺陷進行定量復核B掃描原始圖象濾波后圖象缺陷定量刻槽長度34.6mm，深度2.1mm平底控長度6.5mm，深度1.5mm
