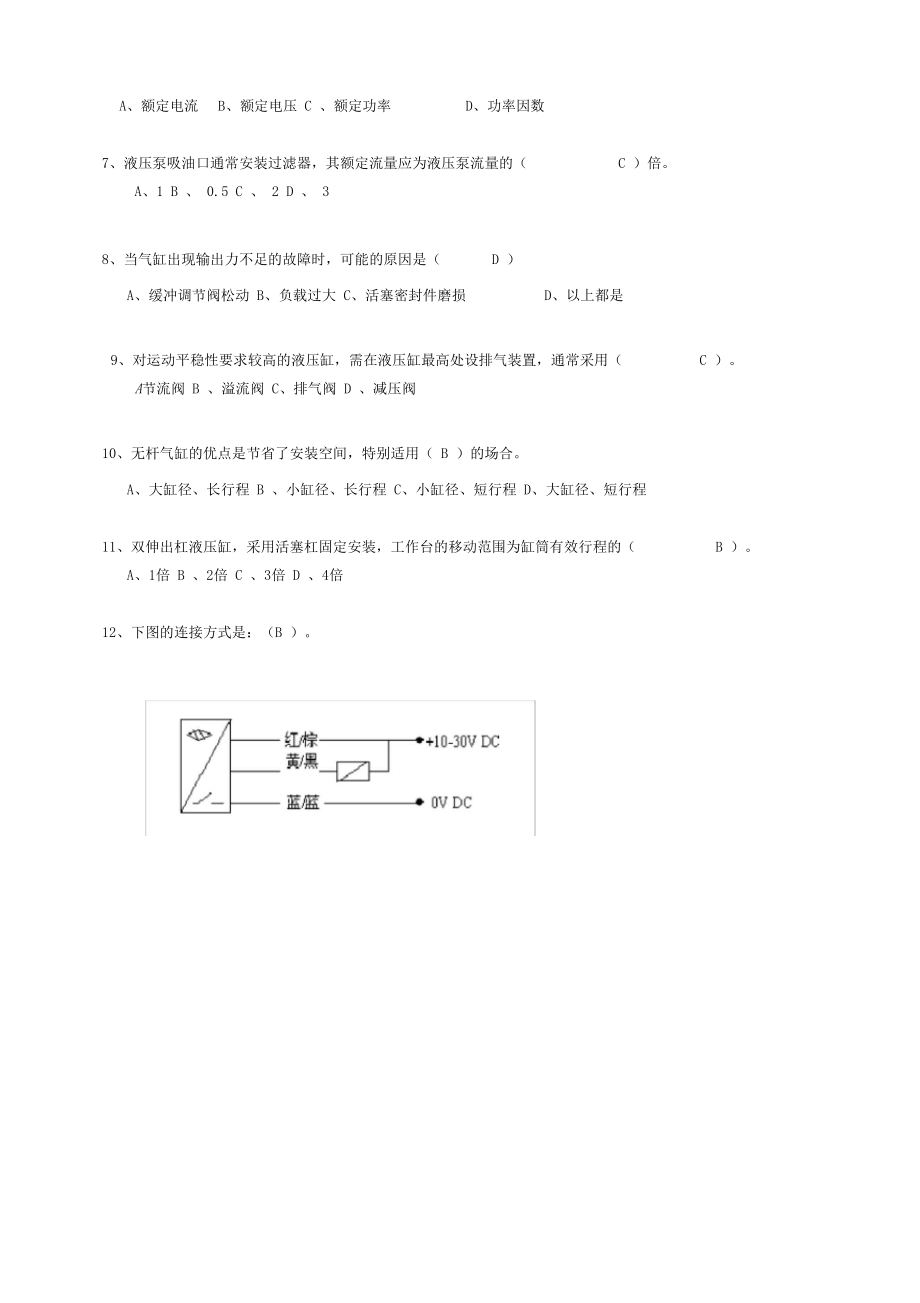

1、機電一體化（高級課程）考試樣卷注意事項1、請在試卷的標封處填寫姓名、準考證號和培訓單位。2、請仔細閱讀題目的要求后回答，保持卷面整潔，不要在標封區內填寫無關內容。3、考試時間為120分鐘得分評卷人一、單項選擇題（共50分，每題1分）1、右圖所示回路的調速方式是（ A ）A進油節流調速B 、回油節流調速C旁油節流調速D 、混合調速2、在供氣壓力不變的情況下，為了提高氣缸的運動速度，可以采用（D ）A大缸徑的氣缸Bk小通徑的控制閥C減小氣管截面積D快速排氣閥、增大氣管截面積、采用大通徑的控制閥等方法。3、液壓泵銘牌上所標注的壓力就是它的（C ）。A、工作壓力B 、最大壓力 C 、額定壓力4、電氣氣

2、動控制回路中電氣回路一般指（ C ）部分。A執行 B、動力C、控制D、反饋5、如下圖所示為二級調壓回路，閥 3調定值與閥1調定值相比（ AD 、最小壓力前者 C、兩個一樣大 D）無特殊要求6、選擇熱繼電器主要根據所保護電動機的（ A ）來確定熱繼電器的規格和熱元件的電流等級,題號一一二四五總分分數A、額定電流B、額定電壓 C 、額定功率D、功率因數C ）倍。7、液壓泵吸油口通常安裝過濾器，其額定流量應為液壓泵流量的（A、1 B 、 0.5 C 、 2 D 、 38、當氣缸出現輸出力不足的故障時，可能的原因是（D ）A、緩沖調節閥松動 B、負載過大 C、活塞密封件磨損D、以上都是9、對運動平穩性

3、要求較高的液壓缸，需在液壓缸最高處設排氣裝置，通常采用（C ）。A節流閥 B 、溢流閥 C、排氣閥 D 、減壓閥10、無桿氣缸的優點是節省了安裝空間，特別適用（ B ）的場合。A、大缸徑、長行程 B 、小缸徑、長行程 C、小缸徑、短行程 D、大缸徑、短行程11、雙伸出杠液壓缸，采用活塞杠固定安裝，工作臺的移動范圍為缸筒有效行程的（B ）。A、1倍 B 、2倍 C 、3倍 D 、4倍12、下圖的連接方式是：（B ）。A 、PNP型B 、NPN型C 、不能確定 D 、繼電器輸出型13、檢測電機轉子的轉速，一般采用（ A ）A、增量式角度編碼器 B、絕對式角度編碼器C、光柵尺 H磁柵尺14、應變測量

4、中，采用應變變換原理可以將微小的應變變化轉換為（ 實現電信號的輸出。A、電流 B、壓力 C、電阻 D、 溫度C ）的變化，再利用電橋原理15、霍爾接近開關和干簧管開關能檢測到（ D ）。A、金屬物質B、塑料 C、任何物質D 、磁性物質16、用色差（光電）傳感器區別黑、紅工件，當工件變成紅、黃時，那一種方法最好、最有效。A、調檢測距離B、更換傳感器 C、調靈敏度D改變安裝方式17、測量200 溫度，當精度相同時，傳感器的量程選擇那塊傳感器？（A ）A 量程50250 c B 、量程0500 c C 、量程-50300 c D 、量程0200 c18、 （ A ）是指傳感器實際特性曲線與擬合直線之

5、間的最大偏差和傳感器滿量程輸出的百分比。A線性度非線性誤差B、分辨率 C、靈敏度 D、準確度19、電渦流式傳感器不能測量的參數是（ C ） 。A、位移測量； B、振幅測量；C、亮度測量；D、轉速測量20、在熱電偶測溫回路中經常使用補償導線的最主要目的是（ C ） 。A.補償熱電偶冷端熱電動勢的損失B .起冷端溫度補償作用C.將熱電偶冷端延長到遠離高溫區的地方D .提高靈敏度21、在PLC 中，用戶可以通過編程器修改或增刪的是（B ） 。A、系統程序 B、用戶程序C、任何程序D、匯編程序22、在PLC 中，（ C ）是具有掉電保持功能的軟繼電器。A、輸入繼電器B、輸出繼電器C、記憶型計數器 D、

6、定時器23、小型 PLC 的輸入輸出點數一般為（ B ） 。A、8192 點以上B、64128 點C、128512 點D、5128192 點）。、動合輔助觸點與啟動按鈕串聯、動斷輔助觸點與啟動按鈕串聯C 、循環掃描方式D 、以上都不對24、自鎖電路的正確連接方法是接觸器的（ AA、動合輔助觸點與啟動按鈕并聯BC動斷輔助觸點與啟動按鈕并聯D25、PLC采用的工作方式是（ C ）。A、鍵盤掃描方式B 、I/O掃描方式26、在進行PLC輸入/輸出點的選擇時，應先弄清楚控制系統的I/O 總點數，再按實際所需總點數的（ A ）留出備用量后確定所需PLC 的點數。A、15 20 % B、5 15 % C、

7、20 35 % D 、35 40 %27、對于PLC， （ D ）是指主機和編程器各有一個CPU ，主機的 CPU 完成對現場的控制，在每一個掃描周期末尾與編程器通信，編程器把修改的程序發給主機，在下一個掃描周期主機將按新的程序對現場進行控制。A、線性化編程B、模塊化編程 C、結構化編程D、在線編程29、步進電動機采用三相單三拍通電方式時步距角為0.9 1改為三相六拍時步距角為（ A ）。A 0.45 ° B 、0.3 ° C 、1.8 ° D、0.6 °30、一正弦交流電的最大值為10A,頻率為50Hz,初相位-30度，它的解析式為（ B ）A i=1

8、0sin（314t+30） B 、i=10sin（314t-30） C 、i=5sin（314t+30） D 、i=5sin（314t-30）31、一塊數字式壓力指示表，顯示范圍為099KPa,指示小數點后兩位，則該表的分辨率為（ C ）。A. 1KPa B . 0.1KPa C . 0.01KPa D . 0.001KpaD ）等五部分。32、伺服控制系統一般包括控制器、被控對象、執行環節、比較環節和（A、換向結構B 、轉換環節 C、存儲電路D 、檢測環節33、PW嘴的是（A、機器人C ）。B、計算機集成系統C 、脈寬調制D、可編程控制器34、PID控制器是（D ）。A、比例-微分控制器35

9、、增量型編碼器可根據（A A相 BB 、比例-積分控制器C、微分-積分控制器D、比例-積分-微分控制器D ）信號調整基準位置。C相 C 、丫相 D 、 Z相 36、從反饋的角度區分，機電一體化系統可以分為（ B ）A、機械系統與電氣系統B 、開環系統與閉環系統C、柔性系統與剛性系統D 、模擬系統與數字系統37、在對接觸器進行整體檢測，要用（ A ）測量各觸頭間及主觸頭對地電阻是否符合要求，然后 用手按動主觸頭檢查運動部分是否靈活，以防產生接觸不良、振動和噪聲。A、兆歐表 B、電流表 C、 電壓表 D、功率表38、電器連接時，除根據控制要求連接好線路外，其金屬板上的接地螺釘必須與（D ）可靠連接

10、，確保使用安全。 A、電源線 B、避雷線 C、零線D、接地線39、 國家標準 GB/T20540-2006 使（ B ）總線成為中國第一個工業現場總線標準。A、CAN總線 B 、PROFIEU電線 C 、TCP/IP 總線 D 、PCI 總線40、安裝熔斷器時，各級熔斷器要相互配合，做到下一級熔體規格比上一級規格（B ） 。A、大 B 、小 C、一樣 D、 上述都可以41、不是閉環控制系統的優點是（ D ）A、精度高 B、動態性能好C、抗干擾能力強 D 、易于維修42、電阻式位移傳感器應配合PLC以下（A ）使用。A、 A/D 單元 B 、 D/A 單元 C 、電源單元D 、高速計數單元43、

11、CIM配指：（B ）A、柔性制造系統B、計算機集成制造系統C數字控制系統D、機器人系統44、PLCW外圍設備采用（A ）方式最好。A、專用接地 B 、共用接地 C 、公共接地D、以上都可 45、在蝸輪副傳動中，若蝸桿是右旋，則蝸輪應為（ B ）A、左旋 B、右旋 C 、左、右旋均可D 、直齒46、曲柄搖桿機構中，當（ D ）為主動件時機構有死點位置出現。A、曲柄 B 、搖桿的任意一個相鄰桿 C 、連桿 D、搖桿47、欲在兩軸相距較遠，工作條件惡劣的環境下傳遞較大功率，宜選（ B ） 。A、帶傳動 B 、鏈傳動 C、齒輪傳動 D 、蝸桿傳動48、直線滾動導軌是近年來新出現的一種滾動導軌，下面哪項

12、不是它的組成 : （ D）A 、導軌體B 、保持器C 、滾珠D 、軸承49、在電工測量系統中，電流互感器的二次線圈不允許（ B ） ：A、短路 B 、開路 C 、接地 D、以上都是50、在機械傳動中，傳動效率高、結構緊湊、功率和速度適用范圍最廣的是（C ）。A、帶傳動B 、鏈傳動 C 、齒輪傳動D 、摩榛輪傳動二、填空題（共20分，每空1分）1、氣缸選擇的要點有：氣缸行程的長度、氣缸輸出力的大小、活塞運動速度、安裝方式。2、氣缸活塞運動速度過慢可能的原因是：排氣通路受阻；負載與氣缸實際輸出力相比過大；、活塞桿彎曲。（除了前面三個原因，本題還可有其他原因，請閱卷老師注意學生的答案。）3、齒輪泵存

13、在著三個可能泄漏的部位，其中對泄漏影響最大的是端面間隙的泄漏4、一塊精度等級為0.5級的表，量程為0300C,該表可能產生的最大誤差是 ±1.5 C 。5、NPN型與PNP型傳感器的主要區別是： PNP俞出端為高電平，NPN輸出端為低電平 。6、一般傳感器由 敏感元件、傳感元件 及測量轉換電路三部分組成。7、PLC的接口電路主要分為兩大類。一類是采用光電隔離方式，另一類是采用固體繼電器隔離方式。8、不同的負載對PLC的輸出方式有相應的要求。頻繁通斷的感性負載，應選擇晶體管或晶閘管輸出型的，而不應選用 繼電器輸出型的。8、三相異步電動機改變轉向的方法是任意對調兩相的接線單相異步電動機改

14、變轉向的方法是 調換主繞組或到副繞組中任一繞組端頭 直流電動機改變轉向的方法是 改變電樞電流方向。9、在變頻器調速應用中，普通異步電機使用頻率一般不能超過 70Hz,負載為風扇、水泵時電機頻率一 般不能超過 50 Hz,變頻器外加金屬片的作用是散熱 。10、機電一體化的相關技術主要是指檢測技術、信息處理技術、接口技術、動力驅動控制技術、機械系統技術、自動控制技術等。三、分析題（共15分）1、簡述圖示氣壓回路的工作原理。（6分）參考答案：設按下閥 1時，氣信號經閥2至閥4的左端使閥4換至左位，同時使閥 5切斷氣路，此時氣 缸向外伸出；當閥1復位時，原通入閥4的左控制端的氣信號經閥 1排空，閥5復

15、位，于是氣缸無桿腔 的氣經閥5至閥2左端，使 閥2換至左位等待閥1的下一次信號輸入。當閥 1第二次按下后，氣信號 經閥2左位至閥4右控制端使閥4換至右位，氣缸退回，同時閥 3將氣路切斷。待閥1復位后，閥4右 控制端信號經閥2閥1排空，閥3復位并將氣導至閥2右端使其換至右位，又等待下一次信號輸入。這 樣，第1、3、5次（奇數）按住閥1,則氣缸伸出；第 2、4、6 （偶數）按下閥1,則氣缸退回。2、某帶光電碼盤的伺服電動機與滾珠絲杠直聯（傳動比1:1）,光電碼盤的角度分辨力為1024脈沖/r ,絲杠螺距8mm在數控系統伺服中斷時間4s內共計脈沖數1024脈沖，則在該段時間里，工作臺移動的距離是多少

16、mm伺服電動機車t速是多少r/min 。 （3分）參考答案：工作臺移動：1/1024r/脈沖x 8mm/rX 1024脈沖=8mm伺服電動機轉速：（1/1024r/脈沖X 1024脈沖）/ （4s/60 ） = 15r/min 。3、試用PLC編程實現下面控制要求。按下正轉起動按鈕 SB1電動機即正轉起動運行，按下反轉起動按鈕SB2電動機即反轉起動運行，按下停止按鈕SB,電動機停止運行；電動機正轉運行時，按反轉起動按鈕SB2電動機即反轉，電動機反轉運行時，按正車t起動按鈕 SB1電動機即正轉。（6分）參考答案：輸入、輸出I/O分配如下SB1: X0 SB2 : X1 SB : X2正轉接觸器：Y0反轉接觸器：Y1PLC程序:方法】;方法2：四、綜合應用題（共15分）圖示為一工業自動化裝配裝置，工作時，傳送帶將工件輸送到位，并由位置傳感器發出信號驅動氣缸A,將第一個工件壓入基礎工件的孔中，工彳壓入的速度要求可調。當氣缸A的輸出壓力達到10bar時，氣缸B才將另一個工件壓入。延時 5秒后氣缸B先縮回到初始位，然后氣缸A縮回至初始位。該裝置采用位置傳感器檢測工件，壓力傳感器檢測氣缸A輸出壓力，行程開關檢測氣缸 A、B的位置。設計內容
