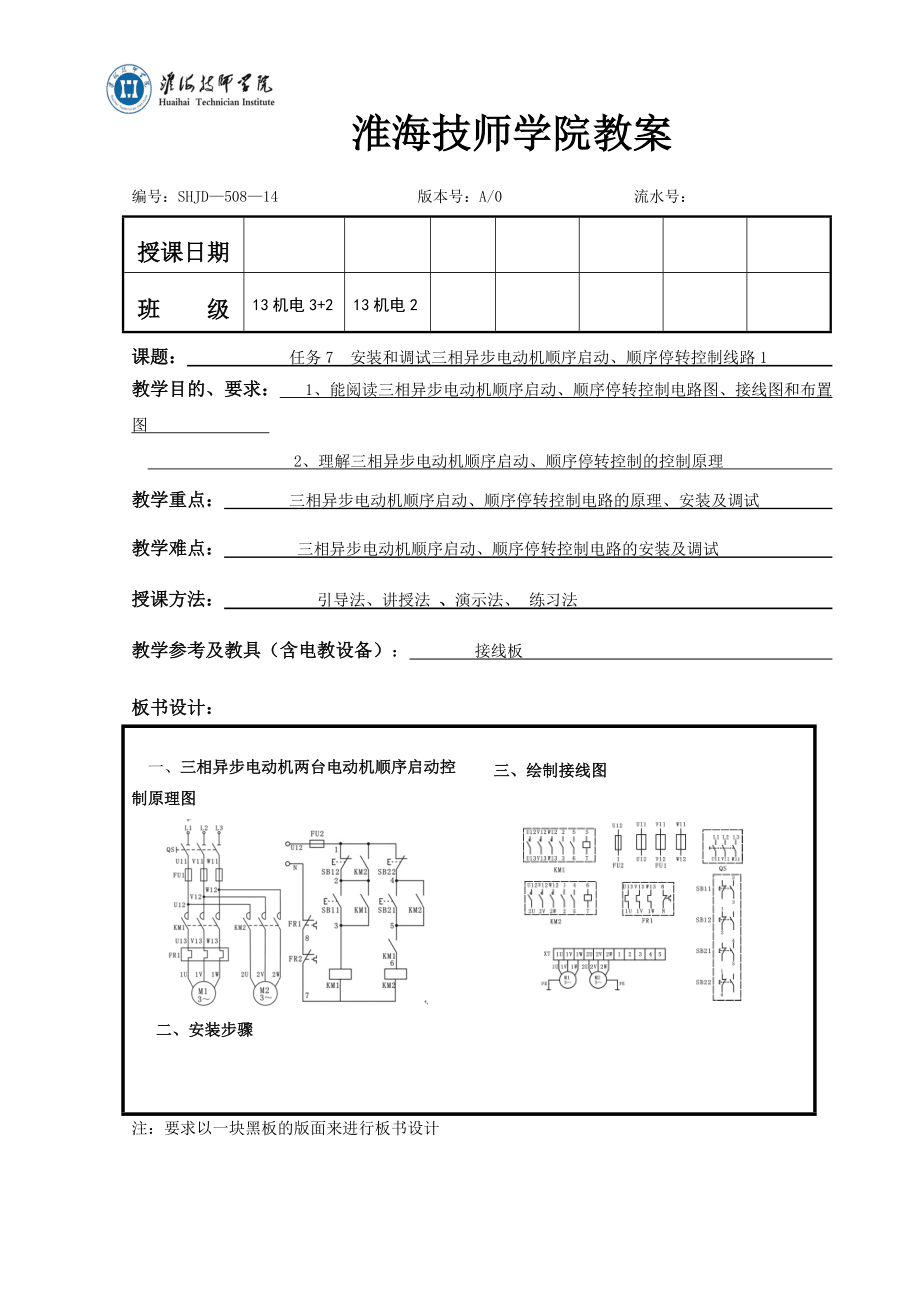

1、 淮海技師學院教案編號：SHJD50814 版本號：A/0 流水號：授課日期班 級13機電3+213機電2課題： 任務7 安裝和調試三相異步電動機順序啟動、順序停轉控制線路1 教學目的、要求： 1、能閱讀三相異步電動機順序啟動、順序停轉控制電路圖、接線圖和布置圖 2、理解三相異步電動機順序啟動、順序停轉控制的控制原理 教學重點： 三相異步電動機順序啟動、順序停轉控制電路的原理、安裝及調試 教學難點： 三相異步電動機順序啟動、順序停轉控制電路的安裝及調試 授課方法： 引導法、講授法 、演示法、 練習法 教學參考及教具（含電教設備）： 接線板 板書設計：一、三相異步電動機兩臺電動機順序啟動控制原理

2、圖 二、安裝步驟三、繪制接線圖 注：要求以一塊黑板的版面來進行板書設計教學過程學生活動學時分配復習：1、雙重聯鎖正反轉控制電路與接觸器聯鎖正反轉操作方式有何不同？2、電動機的保護有哪些？各靠什么來實現？任務引入在生產中經常需要兩臺電動機M1、M2實現順序啟動、順序停轉控制，那么如何解決這個問題呢？今天我們就來學習兩臺電動機M1、M2實現順序啟動、順序停轉控制線路的設計、原理。知識鏈接一、三相異步電動機順序啟動、順序停止控制原理在裝有多臺電動機的生產機械上，各臺電動機所起的作用是不同的，有時需按一定的順序啟動或停止，才能保證操作過程的合理和工作的安全可靠。像這種要求多臺電動機的啟動或停止必須按一

3、定的先后順序來完成的控制方式，稱為電動機的順序控制。順序控制的電氣原理圖如圖所示。三相異步電動機順序啟動、順序停止控制原理學生回答老師的提問學生在教師的引導下設計電路，重點討論思考如何實現順序啟動，順序停止？5min2min20min 教 案 紙教 案 紙工作原理分析：先合上電源開關QF。由于在SB12停止按鈕兩端并聯一個接觸器KM2的常開輔助觸頭（線號為1、2），所以只有先使接觸器KM2線圈失電，即電動機M2停止，同時KM2常開輔助觸頭斷開，然后才能按SB12達到斷開接觸器KM1線圈電源的目的，使電動機M1停止。這種順序控制線路的特點是：使兩臺電動機依次順序起動，而逆序停止。 小組自己試著分

4、析三相異步電動機順序啟動、順序停止控制原理，其它組點評學生討論順序控制如何實現，規律是什么？ 20min10min教 案 紙二、繪制元件接線圖三相異步電動順序啟動、順序停止控制線路接線圖三、安裝步驟 在控制板上安裝電器元件，并貼上醒目的文字符號。 線路板上進行槽、板布線和套編碼管和冷壓接線頭。 按電路圖檢查控制線路板的正確性。 安裝電動機。 可靠連接電動機和電器元件金屬外殼的保護接地線。 連接控制板外部的接線。 自檢。 檢查無誤后通電試車。 通電試車完畢，停轉，切斷電源。先拆除三相電源線，再拆除電動機線。小組分別完成元器件圖形符號的繪制，原理圖標線號，接線圖的繪制，各組之間相互點評學生了解安裝步驟并練習接線20min5min教 案 紙課堂練習：1、如果電路中的第一臺電動機能正常啟動，而第二臺電動機無法啟動，試分析產生該故障的可能原因？2、如果電路中第一臺電動機不能正常啟動，試分析產生該故障的可能原因？課堂小結：通過本次課的學習，要求學生能閱讀三相異步電動機順序啟動、順序停止控制電路圖及其工作原理，能進行三相異步電動機順序啟動、順序停止控制線路安裝接線，會使用電工工具進行三相異步電動機順序啟動、順
