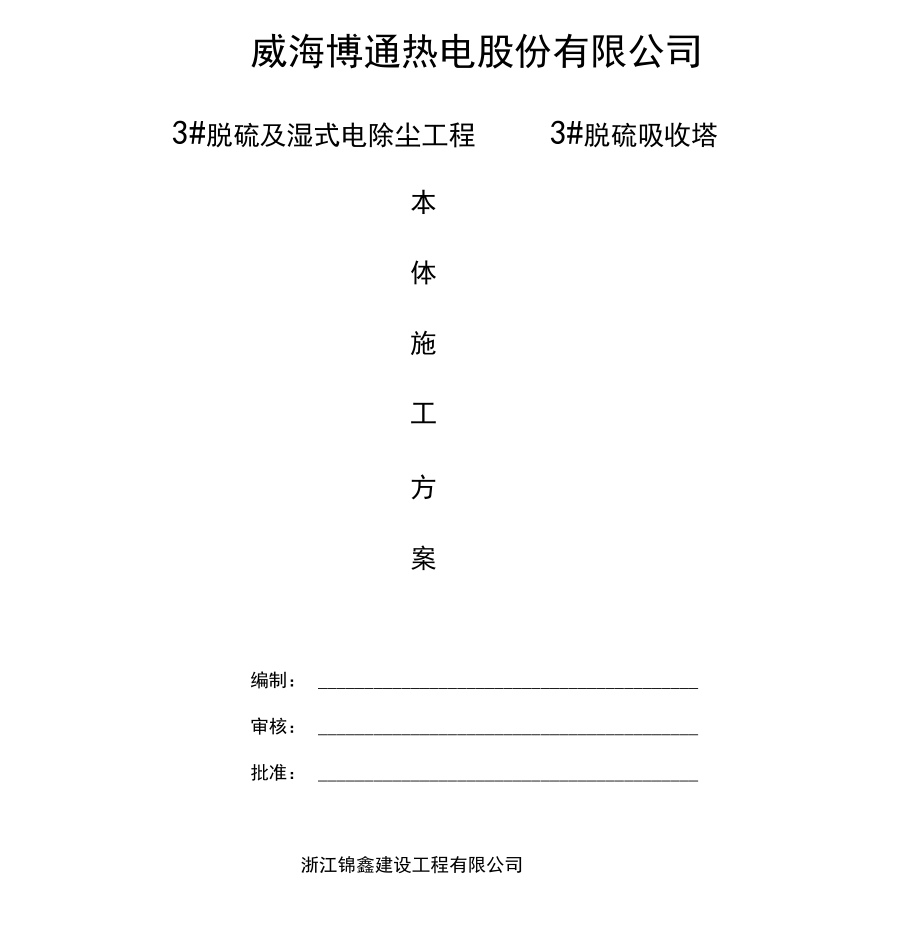

1、威海博通熱電股份有限公司3#脫硫及濕式電除塵工程3#脫硫吸收塔本體施工方案編制： 審核： 批準： 浙江錦鑫建設工程有限公司2015.11.101. 編制依據和執行標準 22. 概況 33. 工程特點 34. 施工準備工作 35. 施工方法 26. 施工技術措施 117. 焊接及檢測 178. 安全文明施工及環境保護措施 209. 質量保證措施 2510. 環境保證措施 28脫硫吸收塔本體安裝施工方案1 .編制依據和執行標準1.1 編制依據1）經會審簽署施工藍圖和設計文件，批準簽證的設計變更2）現行國家有關規范，標準和規程。3）施工現場實際情況。1.2 編制說明本方案作為本工程吸收塔施工施工指導

2、，適用于吸收塔塔體現場安裝施工1.3 相關執行標準名稱工程建設標準強制性條文（電力工程部分）編號2006 版火電廠煙氣脫硫工程質M驗收及評定規程DL/T 5417-2009鋼結構工程施工質M驗收規范GJ 50205-2001熱軋H型鋼和部分T型鋼GB/T 11263-2010碳素結構鋼GB/T 700-2006緊固件螺栓，螺釘，螺柱和螺母通用技術條件GBT 16938-1997鋼結構工程施工規范GB 50755-2012鋼結構焊接規范GB 50661-2011脫硫吸收塔施工及驗收規程DL/T5418-2009火電施工質M驗收及評定標準（焊接篇）火力發電廠保溫油漆設計規程DL/T 5072-20

3、07焊接工藝評定規程DL/T 868-2004熱軋鋼板和鋼帶的尺寸、外形、重M及允許偏差GB/T 709-2006碳鋼焊條GB/T 5117-1995氣體保護電弧焊用碳鋼、低合金鋼焊絲GB 8110-2008:低合金高強度結構鋼GB/T1591-2008建筑防腐蝕工程施工及驗收規范GB 50212-2002焊接H型鋼YB 3301-2005:電力建設施工質M驗收及評定規程第1部分：士建工程DL/T 5210.1-2012建筑施工安全檢杳標準JGJ59-2011施工企業安全J產評價標準JGJ/ 77-2010建筑機械使用女全技術規氾JGJ33-2010施工現場臨時用電安全技術規范JGJ46-20

4、122 . 概 述脫硫系統中，吸收塔是最主要的設備，煙氣脫硫就是在吸收塔中實現的收塔的， 吸安裝質量，影響到煙氣脫硫效果和系統效率，因此必須確保吸收塔設備的安裝質量。吸收塔是整個煙氣脫硫系統中最大、最重要的非標準設備。該設備的制作工序交叉多，安裝要求高，而制作場地狹小，給工程施工帶來了一定的難度。所有材料在預制場地進行下料卷板，在通過二次轉運到安裝場地后進行安裝。本工程本體部分采用倒裝，結合正裝的方法進行安裝。3?工程特點1) )現場鋼結構焊接量大，且建構筑物密集，施工場地狹小。2) 異形吸收塔工序施工工藝的獨特性和復雜性。3) 主要工藝必須依次流水，不許平行或錯位。4) 塔 體整體異形，上大

5、下小，施工難度相對加大。5) )冬季施工，焊接質量保證難度大。4. 施工準備工作4.1 技術準備本項目已完成圖紙會審，并將會審問題落實，方案編制、報審、材料預算已經完成，相關施工質量標準已確定，安全臨時設施已確定。4.2 作業人員配置1 )公司保證施工需要的全部勞動力，勞動力在進場前必須進行安全技術教育及培訓工作，以保證施工的安全、質量、進度等能得到保證。2 )項目部在勞動力的調配上將采取分批進場，有重點地加以保證各施工階段對不同專業工程的勞動力需求。另外，在場外將準備后備梯隊，以隨時保證施工的需求。3 )在勞動力的搭配上，要求做到結構合理，搭配得當，工種齊全，專業配套，在勞動力的選擇方面，將

6、重點選擇個人技術好、責任心強。4 )對于焊工，電工，起重工，機械操作工等特種作業人員一定要經過培訓，考試，并持證上崗。施工前證件齊全且人證對應。5)進場工人要經過體檢，三級安全教育，安全考試合格后方可上崗作業。6）施工現場配置具有專業資質的質檢，安全專管人員各一名7）勞動力安排工種數M （人）備注1液壓提升人員2持證上崗2起重工2持證上崗3電焊工12持證上崗4架子工6持證上崗5釧工56電工1持證上崗7其他輔助工5合計334.3 本工程投入的主要施工機具設備序號設備名稱規格型號單位數M備注1電焊機500A臺8檢驗合格2C02氣體保護焊機500A臺4檢驗合格3空壓機0.6立方臺1檢驗合格4卷板機3

7、0*2500臺1檢驗合格5角磨機150只4檢驗合格6角磨機100只4檢驗合格7半自動切割機雙頭臺3檢驗合格8半自動切割機單頭臺3檢驗合格9焊條烘箱只1檢驗合格10液壓提升設備400t套1檢驗合格11流動汽車吊25t臺1檢驗合格12流動汽車吊150t臺1檢驗合格13流動汽車吊1200t臺1檢驗合格4.4 材料準備根據施工藍圖及相關簽署的變更設計文件，及時提出材料進場計劃，做好鋼板等原材料的驗收工作，確保材料的數M、規格等要求符合有關規定。材料進場后需資料齊全，并完成報驗，現場根據有關規范做好原材的復檢工作。5 .施工方法本工程施工方法為：液壓提升倒裝結合汽車吊正裝法。筒體 38.100m以下液壓

8、提升倒裝，38.100m以上至 48.600m正裝。5.3 液壓提升倒裝法施工5.3.1 施工原理及施工工藝。(1)液壓提升倒裝施工工作原理是先組焊塔體最上三帶板，在塔內安裝液壓提升裝置，液壓提升裝置由SQD-250-100s.f型松卡式千斤頂、提升架，YBY-36-25型液壓控制操作臺和油管路系統組成。通過液壓控制操作臺控制松卡式千斤頂上升和下降運動帶動提升桿上升，再經過提升鉤頭帶動吸收塔上升，從而達到提升壁板完成組焊的目的。液壓提升裝置結構見圖。(2)液壓提升倒裝工藝提升平穩，安全可靠，無高空作業，可以全天施工，施工時無噪音、飛塵，作業環境好，人員安全、施工質M能得到保障。但液壓提升倒裝工

9、藝一次性投入大，需要一套專用的提升設備。吸收塔倒裝示意圖512液壓千斤頂提升1）采用液壓千斤頂和專用提升裝置逐帶進行倒裝，減少高空作業和腳手架材料，如采用正裝，帶板需要高空組對，大大增加人工、機械、材料的投入。2）設備定型，可周轉使用，可按塔大小靈活組合。3）比充氣頂升倒裝法工序安排更合理，頂升過程不受時間限制、能更好的保證工期。4）液壓傳動平穩，可控性好，提升速度、高度和同步性易于保證，且液壓千斤頂承載能力可通過改變油壓來調整，使施工安全可靠。5.1.3液壓提升倒裝法施工提升機具安裝準備提升機具主要包括 SQD-250-100s.f型松卡式千斤頂、提升桿、主柱系統、液壓操縱箱、油路系統等裝置

10、。1.5倍最大工作壓a.使用前，應逐臺檢查液壓千斤頂、閥門、接頭等，在力作用下進行試壓，每次保壓 10分鐘，重復3-5次，不泄漏為工作正常。b.提升吊桿選用40#鋼，宜徑38mm,每次使用前，表面必須除銹。為保證吊桿的平宜，所 有吊桿宜用套管作，通過試驗套管內徑比吊桿宜 徑大0.5mm,長度為3600mm。c.全面檢查油路的支油管（分配器、分油管），總分配管、總油管接頭和閥門，吹除油管內的污物后，并采取防護措施，以防灰塵、砂子等進入管內。主油路一般采用？ 16管制成的環形管，多頭進油，分油路采用高壓鋼絲編制橡膠管閥、油泵、電d.全面檢查液壓控制箱，試驗操作臺各電器按鈕，檢查電液換向閥、溢流氣、

11、信號顯示器件、壓力表等，使之處于完好狀態，保持油箱、油液的清凈。e.逐根檢查提升用立柱的不宜度和截面誤差，應使提升鉤頭在立柱內滑動自如或在立柱滑道內壁四周涂抹潤滑油。f.逐個檢查控制塔體不宜度的滾輪，使其轉動自如，伸縮臂可調并能固g.用20的槽鋼制作脹圈h.根據基礎情況，提升立柱下端與底板之間加墊鐵。i.提升用油選用10#或20#機械油，加新油時必須過濾。j.在基礎上放線，確定立柱的等分安裝位置，注意立柱位置要避開基礎上 的開口，立柱和支撐安裝位置處的邊板和中幅板不能有空鼓。5.1.4 液壓提升計算（1）最大提升重MPmax 仁 K （ P 頂+P 壁+P 加強）=200tK取1.1系數（2）

12、液壓提升千斤頂數M的確定根據提升總載荷按下式計算千斤頂?shù)臄?shù)M即：n» Pmax/ n G式中：n 一千斤頂數MPmax1 一提升最大總載荷（N）（需提升總M ）約200t n 一千斤頂額定起重折減系數n =0.8 （考慮塔體高度）G一千斤頂額定起重M ( N)選SQD-250-100s.f型松卡式千斤頂：G=250 (KN )n1 > Pmax1/n G = 200 /25*0.8 綜合 n1> 10 個考慮平穩性等因素，結合上述計算取25噸液壓頂n1取12個(1個備用)。5.1.5 液壓千斤頂?shù)寡b法施工工藝5.1.5.1 主要流程：觀測最上兩帶板-提升立柱和液壓千斤頂安

13、裝、配管 -第三帶板安裝一附件安裝f逐帶提升倒裝 一管路及液壓頂拆除 一立柱拆除。a最上三帶板、加勁圈安裝根據液壓提升本身的裝置結構特點以及本工程施工工藝，先正裝上變徑上筒節及上變徑段，然后組裝該段加強勁b 安裝脹圈和脹圈提升桿集中落下裝置：在塔內壁離塔底20cm 處安裝防變形受力脹圈，脹圈分為若干節，每節脹圈和脹圈千斤頂緊貼壁板，要注意脹圈截面加強板應處于提升鉤頭位置。c 安裝立柱和穩升滾輪架：(1) 提升立柱的數量根據需要的千斤頂數量所確定。(2) 提升立柱安裝以放線圓為準，與壁板的間距以提升鉤頭的伸出長度為準，并以兩個方向用鉛垂找正，點焊固定，安裝立柱支撐。(3) 調整穩升滾輪架，使?jié)L輪

14、貼緊壁板，鎖定調整螺栓。5.1.5.2 安裝液壓千斤頂和配管a 將千斤頂安裝在立柱上，按千斤頂配管方向要求，與立柱螺栓連接。b 塔按千斤頂數量連配支油管( 分配管、分油管) 和環形總油管、分配器、截止閥等，液壓操縱箱位置于塔中心，油路的布置要均勻，壓力一致，便于控制調整。c 拉緊提升桿，使每個提升鉤與脹圈底面接觸。d 安裝全部液壓設施，首先進行充油排氣，然后全部加壓至1/10 的提升載荷，逐個運行千斤頂。使提升鉤頭予緊，確保每個提升鉤頭受力一致。e 全部擰緊后，進行試運轉，加壓至10Mpa 運行千斤頂，重復五次進行全面檢查，待各部分正常后，準備正常提升。5.1.5.3 逐帶提升倒裝a 正常提升

15、時，工作油壓必須穩定在標定值內，不得任意提升，進油和回油時間必須充分，以保證全部千斤頂行程盡量一致。b 每次提升，當塔體底沿離底板100mm 左右，應停止提升，并保持觀察30 分鐘，分別對立柱、提升鉤頭、脹圈、液壓千斤頂、管路等檢查，無異常后，方可繼續提升。c 提升時各液壓千斤頂提升高度差異控制在30mm 以內，而且相鄰的液壓千斤頂提升高度差異應接近。若需調平，一次調整的液壓千斤頂不超過總數的1/8，把偏高的一邊部分千斤頂關掉。d 由于塔體較高，每次在頂升時應嚴格控制頂升高差，每升高200mm 時要測量一次，嚴格控制塔體水平。當提升高度接近帶板高度200mm 時，應減緩提升速度，達到提升高度后

16、調整水平、點焊，而且液壓千斤頂最后一個行程不得回油，直至捻縫點焊牢固完畢。e 液壓千斤頂回油、松卡、落下提升桿和脹圈，待裝下一帶板，重復提升操作至最后一帶板。f 在底板與帶板處墊上400mm 高的墊梁，使電焊把線、人員出入及頂升油管的放置。并利用400mm 高的墊梁與頂蓋上安裝的軸流風機形成空氣的流通來保證塔內的通風。5.1.54 提升設備拆除a 拆除采用人工方法，回油完后拆除管路。b 拆除液壓千斤頂。c 拆除立柱和支撐。d 拆除脹圈和輔助焊接件等。e 拆除過程中注意保護油路接頭和提升桿端部絲扣。5.2 流動汽車吊正裝施工5.2.1 . 正裝施工方法a. 吊裝前提前將筒身內外腳手架分別搭設至已

17、安裝筒身部分上沿位置，并鋪設內外架板平臺。腳手架搭設設置必須適合組對和焊接作業，且不影響吊裝。b. 在吸收塔筒身基礎旁邊近處就近搭設一個臨時組對平臺，并按 13400 搭設內外腳手架作為組對焊接平臺。c.吸收塔筒身 38.100m以上至 48.600m正裝段總體重M約為 60t （含附屬 加勁）。按重量分為 3 次吊裝，每次按約為20t 組裝。按順序在臨時平臺上組裝完成焊接后，使用130t （或200t）吊車逐一吊裝。同步進行筒身部位內外腳手架上延。宜至吸收塔筒身安裝全部完成。5.2.2 正裝時汽車吊的選用吊裝工作幅度約為15m,吊物最大為25t,最小為15t.理論噸位x3 T 作幅度 =起吊

18、重量200t 吊車的最大起重噸位計算：200x3 勻 5=40t40x0.75（ 折 減系數） =30t30t> 25t故當?shù)跷餅?5 噸時，選用200t 吊車是安全的。130 噸吊車的最大起重噸位計算：130x3 勻 5=26t26x0.75=19.5t19.5t> 15t故當?shù)跷餅?5噸時，選用130t吊車是安全的6 .施工技術措施6.1 材料的驗收和管理1)吸收塔選用的材料和附件，必須附有原材料生產廠家提供的質M合格證2)吸收塔選用的鋼板，必須逐張進行外觀檢查，表面質M應符合鋼板標準3)除裂紋、分層、裂縫外，其缺陷深度不超過下表中的15%如果缺陷部位的深度超過下表1項要求，而

19、且小于板厚的最小厚度,明書。的規定。鋼板表面狀態：1項所規定的限到要進行修補，具修磨部位的最大許可深度滿足下表2項要求。板名義厚度e(mm)12缺陷最大許可深度打磨的許可深度3< ev 80.20.38< ev 150.30.415< ev 250.40.525< ev 400.50.84)表面不得有分層、氣孔、結疤、拉裂、折痕、夾雜和壓入的氧化皮。5)焊條必須具有質M合格證書，其內容包括容敷金屬的化學成分和機械性臺匕 目匕。6)焊條的保管和堆放要有專人管理，設立焊條庫，不同宜徑的焊條和不同型號的焊條應分別堆放整齊。7)建立嚴格的焊條發放制度，認真填寫焊

20、條發放記錄，焊條使用應嚴格按要求進行烘烤和發放，焊工配備焊條保溫塔。8)所有加工件應嚴格按圖紙進行加工，下料前必須對尺寸進行實地放樣復查，確認無誤后方可進行下料施工。度，并且修磨后滿足 1項的限度，但修磨面積最多不超過檢驗面積6.2 基礎驗收1) 基礎混凝士表面強度達到設計標號要求。2) 基礎中心中心距誤差 w 10mm3) 基礎外型尺寸誤差+ 8mm5mm。4) 基礎上平面標高與設計要求誤差 + 5mm10mm。5) 埋筋頂部標高誤差士 10mm。6) 預埋件埋設后中心位置允許誤差 w 3mm ;標高允許誤差+ 0mm 5mm ;表面平整度 w 2mm。7) 底板梁按照制作和施工質M的規定，

21、校準鋼梁并與鋼筋連接。梁安裝好后需找平，在澆注梁時必須保證底板梁的水平度。6.3 安裝質量保證措施.6.3.1吸收塔安裝各項目允許偏差見下表 ：.測M部位允許偏差長度AB、CD寬度 AC、BD、EF對角線之差|AD-BC|±2±2w 2弓形邊緣板尺寸測量部位EA.Ba、弓形邊緣板尺寸允許偏 7 (參照依據是立式圓筒形鋼制焊接油罐施工及驗收規范GBJ128-90 )b、罐底對接接頭間隙(參照依據是立式圓筒形鋼制焊接油罐施工及驗收規范GBJ128-90 )“法鋼板厚度S （mm）間隙T工電弧焊S < 65± 1S > 67± 1埋

22、弧自動焊不開坡口S < 63± 16<S< 104± 1開坡口10v S < 162± 1S > 163± 1手工電弧焊打底，埋弧自動焊作填充焊10V S < 218±2C、底圈1米高處內表面任意點半徑的允許偏差 （參照依據是立式圓筒形鋼 制焊接油罐施工及驗收規 范GBJ128-90）宜徑D (m)半徑允許偏差D< 12.512.5< D < 4545< D < 76D > 76士 13士 19±25±32d、組裝焊接后，焊縫的角變形用1米長的弧形樣板檢

23、查，并應符合下表規定；（參照依據是立式圓筒形鋼制焊接油罐施工及驗收規范GBJ128-90 ）板厚S (mm)角變形S < 1212< S < 25> 25< 10< 8< 6e、組裝焊接后，罐壁的局部凹凸變形應平緩，不得有突然起伏，且應符合下表規定：（參照 依據是立式圓筒形鋼制焊接油罐施工及驗收規范GBJ128-90 ）板厚S (mm)罐部的局部的凹凸變形S < 25< 13> 25< 10制作好標記以利于后頭錯開最小距離應不8倍焊縫尺寸,632預制加工宜根據安裝程序依次進行，以滿足要求，預制好的板材應分別續安裝

24、施工。633底板預制1）底板預制應根據設計圖紙進行。2）塔底的排板宜徑應按設計宜徑放大0.1%? 0.2%,以補償焊接收縮。3）底板任意相鄰焊縫之間的距離不得小于20mm。6.3.4 壁板預制1） 安裝前應先按排版圖將鋼板進行下料，滾板。2）各圈壁板的縱向焊縫宜沿同一方向逐圈錯開，相鄰兩圈壁板的縱向接 小于200mm。3）塔壁開孔接管或開孔接管補強板外緣與塔壁對接焊縫中心至少應為 且不得小于250mm。4）卷制后的鋼板其堆放或運輸時可利用專用弧形胎具。A=4000mm6.3.5 頂板預制1） 頂部在制作時，先放樣在平臺把梁與中心圓制作完。2） 頂板其排板、對接M應符合設計圖紙，保證焊接與梁連接

25、。6.3.6 構件預制差值為士 3mm o6.3.7 吸收塔底圈梁的公差檢測采用預拼裝后與大樣對比檢測方式，具半徑偏2）吸收塔加強環的曲率公差決定了吸收塔加強環與壁板的貼合程度，此吸收塔加強環的曲率公差的檢測采用吸收塔加強環預拼裝后與大樣對比檢測方式,其偏差值為：最大不超過 3mm o3）熱煨成型的構件，不得有過燒、變質現象，具厚度減薄M不應超過1mm。6.4 放樣、下料1） 底板、頂板的放樣應根據排版圖，并預留一定的切割余并制作出圓弧樣板。2） 下料采用半自動切割機或手工切割炬切割，切割完畢后，應清除毛刺。6.5 環形加強筋的安裝1）加勁筋在組焊前應復驗弧度和翹曲度。2）加勁筋與塔壁搭接焊縫

26、尺寸應符合設計圖紙要求。3）加勁筋安裝要求如下：環形加強筋的標高允許誤差士環形加強筋的水平度允許誤差10mm o （圓周方向測8點）5mm o （圓周方向測 8點）柱形加強筋的垂宜度允許誤差3mm。柱形加強筋的位置允許誤差士10mm o6.6 主要質量控制項目及檢查方法序號階段控制點控制內容1施工方案編制焊接工藝、組對措施、制作安裝方案、并嚴 設計資料進行格按2準設計交底設計意圖、特殊要求、施工關鍵點3圖紙會審圖面是否有差錯、矛盾和不便于操作之處4備技術交底施工工藝、主要控制指標、控制手段5階材料、半成品驗收幾何尺寸、數M、規格、核對質M證明書6焊工資格審查合格證項目、焊工編號、姓名、審查備案

27、7段基礎驗收標圖、中心定位等8自檢記錄檢查項目要求、測點數、允許偏差、測M方法序號階段控制點控制內容9排版圖繪制開孔、補強板是否避開焊縫，底板、壁板、頂板、抗壓環板自身及相互間焊縫相訐距離,板的規格是否符合要求10施工階段底板、壁板預制幾何尺寸、壁板曲率、弦長、對角線、坡口11附件預制是否按照圖紙施工12底板鋪設焊接宜徑、搭接尺寸、焊接順序13壁板組裝焊接組裝尺寸、壁板的垂宜度、焊接工藝、順序14焊縫外觀咬邊、缺肉、飛濺、外觀成形15總體檢杳幾何尺寸、塔體高度、底圈水平半徑、塔底凹凸度、塔壁垂宜度、內表面凹凸度16焊縫射線探傷探傷數M、位置17焊縫返修返修工藝、復拍要求18底板真空試漏逐條檢查

28、、19底板/壁板焊縫檢查有無缺肉、打磨是否符合要求20補強板焊縫檢查是否按要求進行氣密21充水試驗是否具備條件、進水速度、正負壓試驗是否符合要求、檢查項目是否齊全22基礎沉降觀測觀測點數、次數是否符合要求23交工階 段父工技術文件及父 工圖交工技術文件數據精確、會簽齊全、質M評定資料完善、初評合格6.7 基礎的沉降，應符合下列規定：1）在塔壁下部圓設觀測點，點數宜為4的整倍數，取8點觀測。2）充水試驗后，基礎總的均勻沉降應30m m ,充水試驗階段的均勻沉降>20mm，總的不均勻沉降應10mm。6.8 充水試驗1）水高度遵照設計要求執行，無明確規定時一般以吸收塔運行最高液位+100mm為

29、基準。2）充水試驗采用的水質不得低于工藝水水質，水溫不低于5 C,實驗過程 檢查各接口結合面應嚴密無泄漏。3）自充水試驗開始到保持最高水位48小時期間，嚴密監測基礎沉降和與之相連的管道的變化，如實填寫觀測記錄。4）分別在吸收塔桶體的0、1/2、3/4、設計最高液位、最高水位保持48小 時后，觀測并記錄基礎沉降只有在各個階段內的沉降穩定后才能進入下一階段。所有觀測點的沉降M必須得到設計的評估，并符合設計的要 求。7 .焊接及檢測7.1 焊工資格：發的相應證件，人員（附焊接流程圖）焊接前應具備合格焊接作業隊伍，焊工應持有技術監督部門或電力部門頒入場后應對焊工進行試焊考試。并制定相應的焊接工藝規程以

30、指導現場施焊。脫硫吸收塔焊接作業程序悍接7.2 焊接材料根據圖紙、工藝評定進行確定。焊材要有專人保管，使用前按規定進行烘7.3 焊接環境要求1）當焊接處于下列任何一種環境，應采用有效的防護措施，才能施焊。a.雨天或雪天；b.風力大于五級以上；2）雨天或雪天采取的措施是搭設工棚 ，并清掃處在施工位置的雨雪。焊接施工必須采取必要的防風措施，以確保工程進度、質具體措施是 棚，防風棚采用腳手桿搭設，并用棚布堵實。干和使用。在焊接位置搭設防風7.4 塔底板焊接要點1）先點短縫，焊接短縫。2）先用銷釘確保底板與小梁貼緊，塔底鋼板焊接就位后，除去銷釘。3) 后 隔條點焊長縫，焊接長縫。4) 焊 工對稱均勻分

31、布，同時施焊。5) 焊 接采用分段退焊法，由中心向外施焊。6) 中腹板焊接時，應先焊短焊縫，后焊長焊縫。初層焊道應采用分段退焊或跳焊法。7) 收 縮縫的第一層焊接，應采用分段焊或跳焊法。8) 塔 底與塔壁連接的角焊縫，應在底圈壁板縱縫焊完后施焊，并由數對焊工從塔內、外沿同一方向進行分段焊接，外口比里口焊接宜超前500mm 左右初層焊道，應采用分段焊或跳焊法。9) 塔 壁板可以用塔底板上的卡具來定位，壁板與底板可以先點焊上，然后在壁板的底端與底板之間再開始連接焊接。但是在焊接過程中應采取分段焊接，已防止變形。7.5 塔壁板焊接1) ).塔壁的焊接，應先焊縱向焊縫，后焊環向焊縫，當焊完相鄰兩圈壁板

32、的縱向焊縫后，再焊其間的環向焊縫；焊工應均勻分布，并沿同一方向施焊。每層桶體焊接前應報監理驗收后方可施焊。2) .縱焊縫立焊應自下向上焊接。3) 塔壁板應準確就位，并在焊接過程中保持在原位置上，焊完的縱向接頭錯邊量，不應超過 2mm。4) .焊完的環向接頭中，上層壁板與下層壁板的錯邊量應不大于2mm 。5) .對接接頭的背面，在進行第一道焊接以前，應對正面打底的焊道用碳弧氣刨徹底清根，使其表面能和填加的熔焊金屬熔合良好。7.6 塔頂板及環形板的焊接1 )頂板焊接時，焊內側的長焊縫由中心向外分段退焊，對稱進行，先焊接支撐梁與頂板的焊縫，然后焊接中心圓焊縫，最后焊接環縫，對稱焊接。2 ) 環 形板

33、焊接及其它焊接形式必須按照施工圖紙施焊。7.7 焊縫外觀質量檢驗及控制7.7.1 外觀質量檢驗1) 焊縫應進行外觀檢查，檢查前應將熔渣、飛濺清理干凈。2) 焊縫的表面質應符合下列規定：a焊縫的表面及熱影響區，不得有裂紋、氣孔、夾渣和弧坑等缺陷。b對接焊縫咬邊深度應不小于 0.4mm ,環焊縫的咬邊深度應小于 0.6mm ;連續長度不得大 于 100mm。c底圈壁板縱縫如有咬邊，均應補焊后打磨圓滑。d塔壁縱向?qū)雍缚p不得有低于母材表面的凹陷，塔壁環向?qū)雍缚p和塔底對接焊縫低于母材表面的凹陷深度，不得大于0.5m m ,凹陷連續長度不得大于10m m ,凹陷總長度不得大于該焊縫總長度的10%。e塔

34、內側焊縫余高應打磨光滑。7.7.2 主要焊接幾何尺寸偏差參見下表 ：序號項目允許偏差檢查方法1縱縫錯邊M< 1.5檢測尺2環縫錯邊MS >8 時，w 20% 5 且 w 3檢測尺SW 8 時，w 1.5檢測尺3縱縫棱角度w 13檢測尺4環縫棱角度w 13檢測尺7.8 焊縫無損探傷及嚴密性試驗：1) .焊縫的無損探傷a.塔底的焊縫應采用真空箱法進行100%的嚴密性試驗，試驗負壓值不得低于53Kpa ,無滲漏為合格。b.壁板內襯面的焊縫做100%PT/MT檢查，符合 GB/3323-87的II級焊縫要 求。c.壁板的T字型焊縫要做25%RT抽查，應符合 GB/3323-87的I

35、I級焊縫要 求。d.被環形加強筋、柱形加強筋覆蓋的焊縫及其他隱蔽部分的焊縫作100%RT檢查，結果應符合GB/3323-87的II級焊縫要求。2) .焊縫返修當按照上述檢查方法檢查不合格的焊縫應進行返修，返修應遵循以下2點原則：(1) 返修有缺陷的焊縫應從一面或兩面將缺陷鏟掉或熔掉并重焊，對于必 須返修的缺陷要求徹底清除。2) 返修過的焊縫應按原定檢查程序重新檢查應合格。( 3)同一部位焊縫返修次數不允許超過2 次。如不合格應加大檢查比例。全操作1) ) 在施工過程中，高空作業較多，必須注意安全，作到安全第一。2) 凡患有心臟病、高血壓，低血壓及睡眠不足者，不準登高作業。3) 碳弧氣刨時，應控

36、制火花飛濺，防止被飛散的金屬熔渣燙傷。氣刨時上，碳弧氣刨時用電流較大，應防止焊機過載和過長時間工作而燒毀焊接設備。4) 焊接工作結束后，應將焊鉗放在線路隔絕的地方，并圈好電纜線，及時查周圍場地。5) 焊工在登高作業時，應將焊條保溫筒扎緊在固定地方，作業時下面不得在作業過程中，禁止拋焊條頭等物，下面不得放置任何易燃易爆物。8. 安全、文明施工及環境保護措施8.1 管理目標1) )杜絕人身傷亡事故和職業衛生事故。2) 防止施工工裝設備、機械重大事故和損壞事故。7.9 焊接安把應放在絕緣架切斷電源，檢有其他人員，3) 消除施工對環境的干擾和污染。8.2 管理網絡浙江錦鑫建設威海博通熱電項目部項目經理

37、:鄒占雙安裝經理：杜良安全員:杜國元技術員：戰治杰釧I上班起幣fett電工班 電周班 鉗二班 架上班倉座班8.3 保證措施8.3.1 安全教育工人進場必須進行安全教育，并經考試合格方能進場，培訓與考試成績要登記在案。除此之外，還應對施工人員進行定期的安全教育工作，樹立員工的安全意識，培養他們防范、抵御不安全因素的自保能力。8.3.2 施工安全技術交底1）安全技術交底的安全技術措施要全面，要有針對性，無安全技術交底的工程嚴禁開工。工員、安全員進2) 開工前項目技術主管要將工程概況、施工方法、安全技術措施等情況向施行總交底。分部分項工程(或特殊工序)由施工員向各工種班組進行全員安全交底，安全技術交

38、底的簽字手續必須由交底者和接受交底者本人進行簽字。833 安全檢查1) ) 每月由項目分部經理組織班組以上管理人員進行一次安全大檢查，檢查標準根據JGJ59-2011 安全評分標準進行，并執行復檢、封閉處理、反饋制度。2) 安全員及班組進行日、周檢查，并保持活動記錄，整改應做到三定一落實”即定人、定時間、定措施、落實整改回訪。3) 每次安全檢查，班組必須及時整改安全隱患，并作出書面報告送回安全員。對上級部門的安全檢查，應積極配合，并組織落實整改。4) 督促全體員工按規定正確使用勞保用品，做到安全第一、預防為主”8.3.4 班組安全活動1 )班組的周安全活動日，由班長組織班組進行安全檢查，對存在

39、問題提出整改措施及完成時間，凡不進行周安全活動的班組，要追究班組長的責任。2 )每天開工前，班組長應組織班員召開班前安全會，嚴格執行班前安全檢查制度，做好班前檢查和交底工作。8.3.5 特殊工種持證上崗1 ) 特殊工種操作人員，如電工、機械工、焊工、架子工等人員必須持證上崗。2 ) 操作證應按有關規定進行年審換證，換證年審期限已滿，未及時辦理手續的特殊工種人員，不得上崗操作。8.3.6 施工機具機具進場后，應細致檢查各部位和安全防護裝置是否齊全靈敏、可靠，然后進行試運轉，運轉正施。 8.4 安全管理及技術措施1 ) 作業人員，均必須接受安全知識學習和訓練，進行安全技術交底。從事特殊作業人員應有

40、上崗證。2 )作業人員，必須經醫生檢查身體合格后，方能進行作業。3 )嚴禁酒后進行作業及任意往下扔拋工具、材料和雜物。4 )登高施工人員，必須穿戴勞動用品。禁止穿拖鞋、塑料鞋、高跟鞋。嚴禁高空作業人員吵鬧、追逐游戲。5 )施工用電嚴防觸電、漏電，嚴格按照三相五線制，各用電設備必須配備漏電保護裝置。6 )起重吊具，應經常檢查，以防失靈。7 )施工區的提升設備，操作電鈕專人負責，無關人員不準動用。8 )施工區要配備足夠的滅火器材，平臺上的氧氣和乙炔要分開放置。9 )高空作業應有良好的夜間照明。10 )如遇打雷、暴雨或五級以上的大風，應停止施工。11 )高處作業必須系好安全帶，安全帶應掛在上方牢固可

41、靠處； 高處作業人員應衣著靈便，衣袖、褲腳應扎牢，穿軟底鞋。12 )高處作業腳手架、平臺、走道上不得堆放超過允許載荷的物件，施工用料應隨用隨吊。13 )隔離層、孔洞蓋板、欄桿、安全網等安全防護設施嚴禁任意拆除，必須拆除時，應征得有關人員同意，在工作完畢后立即恢復原狀。14 )起吊作業前，應檢查起重設備及其安全裝置，重物吊離地面約10cm 時應暫停起吊并進行全面檢查，確認良好后方可正式起吊。15 )起重工作區域內無關人員不得停留或通過，在臂桿及吊物的下方嚴禁任何人員通過或逗留。16 )嚴禁在易燃、易爆物品的場所周圍10m 范圍內進行焊接工作。氣瓶應存入通風良好的場所，夏季應防止日光曝曬，氣瓶與明

42、火的距離不得小于10m。17 )設置專職安全員檢查，監督施工全過程。18 5 安全用電管理措施1) )現場煙囪區域設置總配電箱，下設預制場地配電箱、現場焊接照明配電箱。2) 按要求采用三相五線制，做好接地接零的保護。3) 保證手持電動工具和移動設備絕緣良好，并應粘上檢驗合格標簽。4) 電氣施工人員持證上崗，電器維修及接線工作由專業電工負責，其他人員不準操作。5) 電氣設施應有良好的觸電保護系統。6) 電纜敷設必須按規范進行，根據現場條件架空或埋地，埋地電纜上方應設下有電纜警示標牌，電纜埋地過馬路時應設有保護套管。7) 現場的配電箱及電氣設備應按期定檢、維修，并做好檢查、維修記錄。8) 制定防觸

43、電事故管理辦法，一旦發生事故，立即實施急救。8.6危險源識別及防范措施附表序號危險源 類別危險源名稱防范措施1意外墜落高處作業未系安全帶高處作業人員正確使用安全帶，并掛在上方牢固處腳手架搭設不合格腳手架搭設經驗收合格后方可使用高處作業區域有孔洞或其蓋板 不嚴密設置蓋板弁需驗收合格標識高處作業的平臺、走道、 斜道 等處無防護欄桿或未設防護立 網或欄桿安裝不合格平臺、通道、斜道設防護欄桿以及永久欄桿和立網，經驗收合格后使用在吊裝的設備上作業或上下軟梯在吊裝的設備上上、下或在軟梯上作業應佩戴速差自控器，同時必須掛牢安全帶在鋼梁上進行物件搬運工作， 可能發生人員墜落或物件墜落鋼梁上搬運物件應騎座在鋼梁

44、上將物件放置于鋼梁上進行滑移，不得直立行走搬運；較重物件，應二人面對面進行滑移；滑移前應通知滑移路線下方人員暫且避開，盡可能在搬運時掛設安全帶于鋼梁上或扶手繩上。施工人員上下行走人員行走應走樓梯或通道，嚴禁從鋼梁、鋼斜撐或鋼柱子處上下雨季進行露天高處作業，作業區域濕滑及時清除鋼梁、平臺扶梯、腳手架、跳板和走道上的積水、并采取防滑措施：人員作業間隙休息休息時不得坐在平臺、孔洞邊緣，不得騎坐在欄桿上，不得躺在走道上或安全網內休息作業現場行走，可能發生絆、 跌危害行走時，集中注意力，仔細觀看道路；盡量走通道；嚴禁穿拖鞋、涼鞋、高跟鞋及帶釘?shù)男Ｇ宄?人員常走通 道上的障礙物，完善孔洞蓋板的設置。2物

45、體打擊高處使用機械工具，可能發生 局空落物危害所有高處作業工具均應配置安全保險繩，使用時， 較大 工具應將保險繩掛設在牢固處，較小工具將保 險繩子繞 在手上。通過或逗留作業區，可能發生 被落物打擊危害正確戴好安全帽，行走時繞開上方作業區域；下方設立隔離區，作業無關人員嚴禁入內。鋼結構上物品堆放，可能 發生 局空落物平臺安裝工作過程中，焊接的焊條頭及時收放于回 收筒 中；一些小型構件臨時擱放，應用鐵絲綁牢或 進行點焊 加固；平臺格柵上堆放的物件不得處于無 欄桿及鐵腳板 側臨邊處。垂直交叉作業無隔離設施或防護設施隨意拆除垂直交叉作業盡量錯開；無法錯開時層間必須搭設嚴密、牢固的防護隔離設施，驗收合格

46、后使用，嚴禁任意拆除；必須拆除時，應征得原搭設單位的同意，弁采取臨時安全施工措施,作業完畢后立即恢復原狀弁經原搭設單位驗收交叉施工時，工具、材料 等上下 投擲嚴禁投擲工具、材料，可采用工具包或麻繩作為傳遞工具手拉的產、鋼絲繩臨拋物 件手拉曲產及鋼絲繩臨拋物件時，不得超載；臨拋件應做好各部位的鋼絲繩的棱角保護；不得長時間進行臨拋；確需臨拋一段時間時，臨拋件的重量必須小于葫蘆或鋼絲繩承載量的一半。物件臨拋不合理，可能發生墜落 或其它不符合事件物件臨拋應做好各部位的鋼絲繩的棱角保護，弁應有防風，防晃動措施；必要時，應考慮承壓梁的承載能力。3起重傷害使用的鋼絲繩卡力、/、合格要清楚設備的重量，選擇合適

47、的鋼絲繩和卡環，嚴禁使用不合格的鋼絲繩吊耳的選取和焊接不合格吊耳、加固等應有合格焊工施焊，焊接要牢固。吊鉤、耳板要有足夠的安全系數。鋼絲繩與物體的棱角接觸處未加包墊保護棱角處墊以半園管、木板等9.質量保證措施9.1 質量管理目標1) 分部工程(子分部工程)驗收合格率100%。2) 分項工程(子分項工程)驗收合格率100% o3) 檢驗批一次驗收合格率98%驗收合格率100%。4) 焊接合格率100%。5) 確保IS09001.2000質M管理體系有效運行。9.2 質量管理措施術檔案管理制施。認可，統一向1) 首先建立完善施工項目技術管理制度：圖紙會審制度、技術檢驗制度、技度，技術交底，施工日記

48、，設計變更管理等制度。2) 按施工圖紙、規范、標準、作業指導書及其他規定的有效文件施工。3) 疑難施工技術質M問題，由施工員報項目總工研究解決。4) 外來設計變更聯系單由項目總工統一受理，批轉有關專業施工員安排實5) 項目部有關人員提出的設計變更建議單、材料代用單，報項目工程部審核外發送，經原設計單位確認后，方可實施。沒有經批準確認的，任何人不得擅自改變設計和變更使用材料。9.3 施工質量檢驗931 自檢1) )每完成一道工序，作業者按指定規范條款對照檢查，確認合格后，進入下道工序施工。經檢查判定為不合格工序，必須自覺返工。2) 下一道工序如易人作業，接續者應對前一道工序進行復驗，確認前一道工序合格后，才能接續施工。3) 每個班組設立1 名兼職質檢員，對班組施工工序質量進行檢查。4) 3.2 專檢5) ) 項目部設專職質量檢查員1 人，由項目質保部協調其工作，專檢由專職質量檢查員實施。6) 質量控制點、停工待檢點、隱蔽工程、關鍵過程，不合格品糾正預防措施檢驗和驗證。7) 方法：全檢。專檢在施工隊自檢合格基礎上進行，其中停工待檢點和隱蔽工程檢驗，由項目質檢員提前一天通知業主( 監
