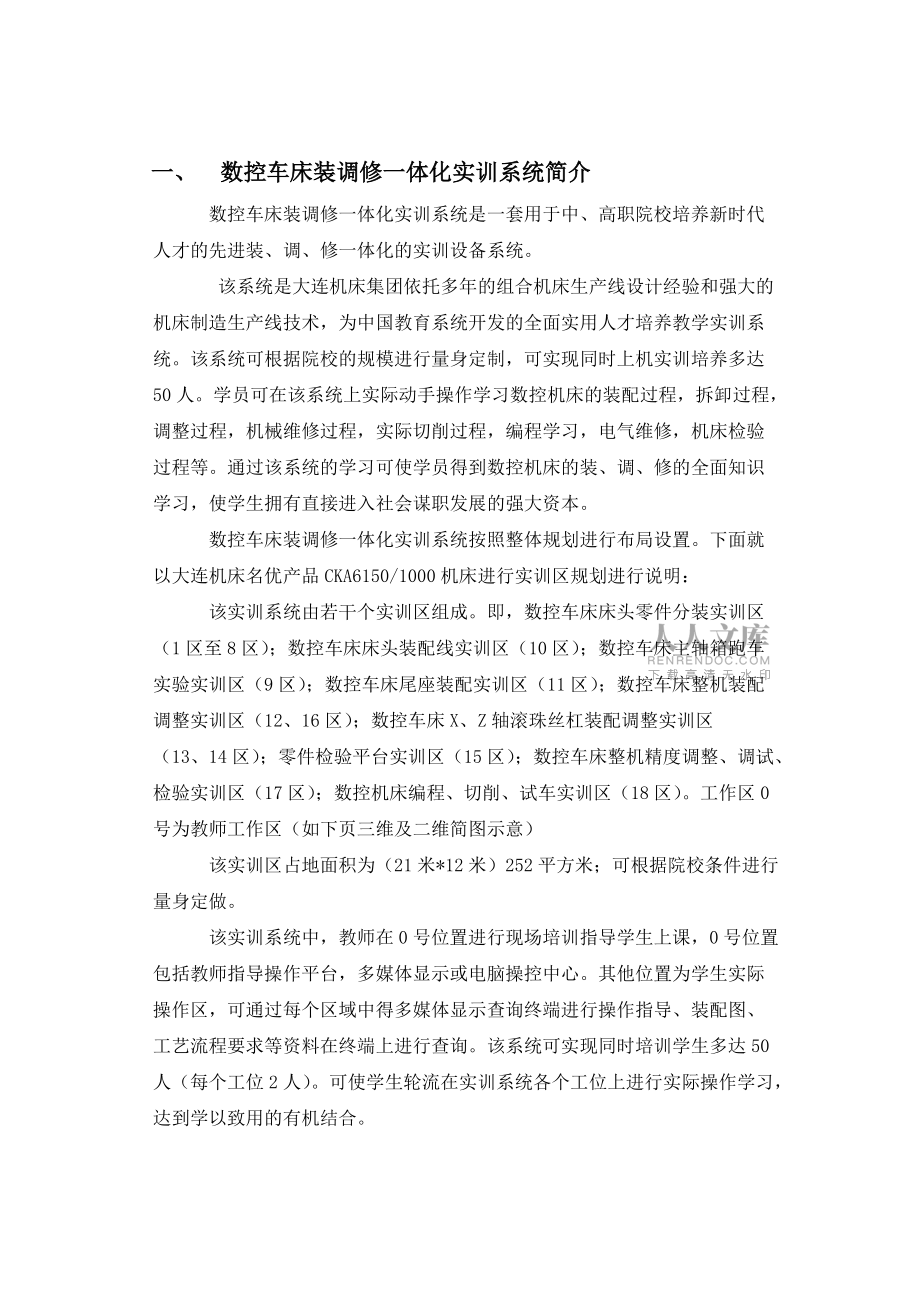

1、數控車床裝調修一體化實訓系統 技 術 概 述大 連 機 床 集 團2012-12-18 一、 數控車床裝調修一體化實訓系統簡介數控車床裝調修一體化實訓系統是一套用于中、高職院校培養新時代人才的先進裝、調、修一體化的實訓設備系統。 該系統是大連機床集團依托多年的組合機床生產線設計經驗和強大的機床制造生產線技術，為中國教育系統開發的全面實用人才培養教學實訓系統。該系統可根據院校的規模進行量身定制，可實現同時上機實訓培養多達50人。學員可在該系統上實際動手操作學習數控機床的裝配過程，拆卸過程，調整過程，機械維修過程，實際切削過程，編程學習，電氣維修，機床檢驗過程等。通過該系統的學習可使學員得到數控機

2、床的裝、調、修的全面知識學習，使學生擁有直接進入社會謀職發展的強大資本。數控車床裝調修一體化實訓系統按照整體規劃進行布局設置。下面就以大連機床名優產品CKA6150/1000機床進行實訓區規劃進行說明：該實訓系統由若干個實訓區組成。即，數控車床床頭零件分裝實訓區（1區至8區）；數控車床床頭裝配線實訓區（10區）；數控車床主軸箱跑車實驗實訓區（9區）；數控車床尾座裝配實訓區（11區）；數控車床整機裝配調整實訓區（12、16區）；數控車床X、Z軸滾珠絲杠裝配調整實訓區（13、14區）；零件檢驗平臺實訓區（15區）；數控車床整機精度調整、調試、檢驗實訓區（17區）；數控機床編程、切削、試車實訓區（1

3、8區）。工作區0號為教師工作區（如下頁三維及二維簡圖示意）該實訓區占地面積為（21米*12米）252平方米；可根據院校條件進行量身定做。該實訓系統中，教師在0號位置進行現場培訓指導學生上課，0號位置包括教師指導操作平臺，多媒體顯示或電腦操控中心。其他位置為學生實際操作區，可通過每個區域中得多媒體顯示查詢終端進行操作指導、裝配圖、工藝流程要求等資料在終端上進行查詢。該系統可實現同時培訓學生多達50人（每個工位2人）。可使學生輪流在實訓系統各個工位上進行實際操作學習，達到學以致用的有機結合。數控車床裝調修一體化實訓系統是一個組合的系統，由于機床安裝調整過程中避免不了零件組件的吊運。故學校應考慮實訓

4、車間的吊運設備的齊全配套的必要性。該實訓系統可配備的吊運設備有天吊、桁吊、單臂吊等，學校可根據實際情況進行配備或提出要求。各種吊運設備如下圖所示：天吊形式桁吊形式單臂吊形式下面就各個工作區域進行概述說明：數控機床最復雜的機械部分為床頭箱體，如果對床頭箱的安裝過程熟練了也就掌握了數控車床床頭箱故障的判斷及維修等全面知識。數控車床床頭零件分裝實訓區（1區至8區）床頭裝配前需要進行床頭箱零件的分裝工序，共分為八個工序，對應八個床頭部裝的八個工序。床頭零件分裝實訓過程可使學生對床頭各個軸上的零件、機構、軸承、卡圈、螺母、鍵、隔套等進行實際操作裝配過程中掌握其機構的原理。操作臺示圖如下：中間為零件分裝操

5、作臺，配置分裝工序中所使用的工裝、卡具、各種安裝拆卸的工具。左邊配置了多媒體圖紙工藝查詢終端，學生可通過終端進行理論學習和圖紙查詢等。床頭零件分裝工序操作臺示意圖關于分裝每道工序的工藝說明簡述如下：一、主軸箱零件分裝第一工序二軸部件分裝：分裝工藝流程1. 將二軸配鍵12*45；GB1096; 12*90；GB1096;2. 將試裝齒輪（712）、（713）、（719）；3. 工藝裝備：彈簧鉗子、銅棒、烏金、油石、銼刀、抹布；4. 操作人員：1至2人；5. 如下裝配圖所示：二、主軸箱零件分裝第二工序三軸部件分裝：分裝工藝流程1.齒輪（710B）配鍵，安裝齒輪（709B），并用擋圈固定，將組裝好的

6、齒輪組件裝到軸上;技術要求：齒輪應轉動靈活。2.將齒輪（707C）安裝到齒輪（720A）上，將組裝好的齒輪組件裝到軸上；技術要求：齒輪應轉動靈活；3.工藝裝備：彈簧鉗子、銅棒、烏金、油石、銼刀、抹布；操作人員：1至2人；如下裝配圖所示：三、主軸箱零件分裝第二工序一軸部件分裝：分裝工藝流程1.齒輪將齒輪（716）、連接盤（714）分別裝在電磁離合器上，用螺釘緊固，配、鉆、絞柱銷孔，打入圓柱銷，再將齒輪（715）裝配在連接盤上，裝好擋圈85；GB894.1。2. 軸（717A）配鍵12X110；GB1096再裝電磁離合器，中間裝隔套（20718）3. 裝軸承D108，軸用擋圈、套、隔套等件。4.

7、卸荷套（109B）裝軸承D308，隔套等件，將裝好的卸荷套加隔套與軸相裝。5.工藝裝備：裝軸承胎：Cu87-1（80*90*120）D308軸承用、彈簧鉗子、手電鉆、一字頭螺絲刀、扳手：M8內六角、銅棒、烏金、油石、銼刀、抹布；6.操作人員：1至2人；7.如下裝配圖所示：四、主軸箱零件分裝第四工序操縱機構六軸、十二軸部件分裝：分裝工藝流程1.試裝撥叉（128）；2. 試裝撥叉（127A），將鋼球等件裝到六軸上；3. 將五軸配鍵6*20；GB1096,6*20;GB1096，試裝齒輪（501A）；4. 將螺釘M6*16;GB71擰到齒輪上；5.工藝裝備：銅棒、烏金、油石、銼刀、抹布；6.操作人員

8、：1至2人；7.如下裝配圖所示：五、主軸箱零件分裝第五工序操縱機構九軸、十一軸部件分裝：分裝工藝流程1.將滑塊（724）用小軸（747）裝到撥叉（124A）上，用擋圈固定；2. 將組裝好的撥叉裝到軸上；3. 將偏心軸（735）裝到撥叉（123B）上，下好螺釘，裝上滑塊（736）；4. 將組裝好的撥叉裝到軸上；5. 將鋼球、螺釘?shù)燃b到十一軸上，安好密封圈；6.分裝定位套；7.工藝裝備：一字頭螺絲刀、彈簧鉗子、銅棒、烏金、油石、銼刀、抹布；8.操作人員：1至2人；9.如下裝配圖所示：六、主軸箱零件分裝第六工序操縱機構八軸、七軸部件分裝：分裝工藝流程1.將滑塊（742）、（736）軸（751）、（

9、735）分別裝到撥叉（126A）(123B)上，用螺釘固定；2. 將組裝好的撥叉裝到軸上；3. 將套（755）打入手柄座（740）中，安裝手柄（748）；4. 將七軸配鍵，并裝到手柄座中；5.工藝裝備：一字頭螺絲刀、銅棒、烏金、油石、銼刀、抹布；6.操作人員：1至2人；7.如下裝配圖所示：七、主軸箱零件分裝第七工序主軸部件分裝：分裝工藝流程1.主軸頭部裝螺釘、凸輪、彈簧等件；2. 主軸軸勁裝隔套（764）、螺母（732）；3. 主軸配鍵（731），安裝大齒輪（702）齒輪（703）及螺母（704）；4. 主軸安裝齒輪（705）、阻尼套（118）、螺母（726）平衡環（114），配作定位窩，用螺

10、釘定位；5. 主軸上的零件分解、存放，待部裝；6.工藝裝備：M8內六角手動扳手、手電鉆、銅棒、烏金、油石、銼刀、抹布；7.操作人員：1至2人；8.如下裝配圖所示：八、主軸箱零件分裝第八工序主軸后法蘭盤、防水套分裝：分裝工藝流程1. 將密封圈、擋邊等件裝到后法蘭盤上；2. 分裝防水套；3.工藝裝備：M8內六角手動扳手、手電鉆、銅棒、烏金、油石、銼刀、抹布；4.操作人員：1至2人；5.如下裝配圖所示：數控車床床頭裝配線實訓區（10區）數控車床床頭裝配線采用滾道循環式床頭裝配線，該裝配線由循環自動線、轉向機構、托盤等組成。循環自動線可根據不同裝配需求進行加長或縮短。床頭裝配線為逆時針循環方式，以實物

11、CKA6150變頻床頭為例，該線分為八工序位置，每個工序位置對應主軸箱零件分裝的八個工序位置。即該工序完成后可單獨控制托盤流向下一個工序位置。每個托盤可自由旋轉便于裝配和拆卸及觀察。各工序可培養學生進行各軸的裝配和拆卸實際訓練，當托盤運行到裝配線拐角處由轉向機構將托盤運轉到下一個工位。從第一個工序位置在床頭箱內安裝完成一個軸系的總成后，人工控制循環到下一個工序位置，而下一個工序位置安裝對應的第二個床頭零件分裝總成件，依次類推進行循環裝配。當完成八個工序安裝后，床頭箱將完成所有裝配過程，再次循環到第一工序位置，此時學生可接著學習床頭的拆卸過程。床頭裝配線示圖如下：三維示意圖車間實際床頭裝配線場景

12、下面就床頭分裝工序?qū)?yīng)的床頭總裝線工序簡述如下第一工序、二軸部件裝配部裝工藝流程1. 將床頭箱各個孔擦洗干凈，棱邊倒鈍，各孔倒角、去毛刺；2. 將二軸、齒輪（719）、（712）、（713）、開口墊、裝在箱體中，并下好擋圈；3. 將隔套、軸承D208裝在箱體中; 4. 用螺釘將法蘭盤固定在箱體上；5. 安裝二軸剩余各零件；6. 工藝裝備：軸承胎：CN89-921（41*80*150）D208用、一字頭螺絲刀、M10內六角扳手；彈簧鉗子、銅棒、烏金、油石、銼刀、抹布；7. 操作人員：1至2人；8. 如下裝配圖所示；床頭箱展開圖第二工序、三軸部件裝配部裝工藝流程1.將軸軸承打在床頭箱上：D107、

13、D2007108E2.將三軸、隔套40*3、齒輪（709）、（720）組件裝入箱體中。技術要求：軸轉動應靈活輕便，齒輪滑移應靈活，不得有阻滯現象；3.將軸承D7507E裝二軸上，技術要求：軸承外環冷凍1小時；4.將頂蓋、堵、密封圈，并旋上螺釘、螺母；5.將擋圈裝入箱體，并旋上螺釘，打上堵；6.工藝裝備：軸承胎：Cu87-1（35*42*120）D7507E軸承內環用、軸承胎：Cu87-1（64*72*120）D7507E軸承外環用、軸承胎：CN89-922（36*62*120）D107軸承用、一字頭螺絲刀、M10內六角扳手、M10外六角扳手、M6內六角扳手、銅棒、烏金、油石、銼刀、抹布、冷凍柜

14、；7.操作人員：1至2人；8.如下裝配圖所示；第三工序、一軸部件裝配部裝工藝流程1.將組裝好的一軸組件用螺栓M10*35;GB70裝在床頭箱上；2.安裝軸承35*72*17；D207，打上堵20106，工藝堵B80n6；Q56-1；3.工藝裝備：軸承胎：CN89-923（36*72*150）D207軸承用、一字頭螺絲刀、M10外六角扳手、銅棒、烏金、油石、銼刀、抹布；4.操作人員：1至2人；5.如下裝配圖所示；第四工序、六軸、十二軸、五軸部件裝配部裝工藝流程1.將六軸、撥叉、密封圈等件裝入箱體中；技術要求：撥叉移動應靈活，不得有阻滯現象；2.將鋼球、彈簧裝入撥叉中，旋緊螺釘；3.將十二軸、撥叉

15、、密封圈、裝入箱體中；4.用螺釘將擋墊746固定在箱體上；5.將302軸承裝到箱體孔中，將組裝好的五軸安裝到床頭箱內，穿上齒輪等件；6.將軸承蓋（104）用螺釘固定在箱體上，安裝好密封圈、鐵絲等；7.工藝裝備：軸承胎：CN87-287-5（31*55*120）D106軸承用、軸承胎：C87-287-1（26*52*160）D205軸承用、手電鉆、一字頭螺絲刀、M10內六角扳手、M12外六角扳手、M12內六角扳手、銅棒、烏金、油石、銼刀、抹布；8.操作人員：1至2人；9.如下裝配圖所示；第五工序、操作機構九軸、十一軸裝配部裝工藝流程1. 將十一軸裝入箱體孔中，調整好位置后用螺釘固定；2. 將九軸

16、裝入箱體孔中，穿上撥叉（124B）（123B）；3. 將八軸、撥叉（123B）安裝到箱體上，裝上鍵，螺釘、套等件；4. 安裝撥叉（126A），并用擋圈 20；GB894.1固定；5. 將定位墊（20733）用螺釘螺釘 M6X16;GB68固定在箱體上，箱體孔中裝入隔套（20125），安裝七軸組件。技術要求：軸轉動應靈活輕便，不得有阻滯現象；6.工藝裝備：軸承胎：CN87-287-5（31*55*120）D106軸承用、軸承胎：C87-287-1（26*52*160）D205軸承用、手電鉆、一字頭螺絲刀、M10內六角扳手、M12外六角扳手、M12內六角扳手、銅棒、烏金、油石、銼刀、抹布；7.操作

17、人員：1至2人；8.如下裝配圖所示；第六工序、主軸部件裝配部裝工藝流程1. 修去箱體孔、油孔的污物、毛刺清理干凈，將軸承C3182124裝入箱體孔內，技術要求：軸承應用汽油清洗，自然晾干，配合面涂潤滑脂后裝配；2. 安裝前軸承外環到箱體孔中。技術要求：軸承外環冷凍，冷凍1小時；3. 將前法蘭盤F20102B，墊片F(xiàn)20501A裝在主軸上，按主軸部件動平衡時的順序裝配螺母20704、20726，按標記調整到位。技術要求：法蘭盤的止口應能壓住軸承外環，8油孔向下，主軸應盡量保持與箱體孔同心裝配，用1x500鐵絲圍繞平衡環打結，將螺釘鎖住。4.工藝裝備：手電鉆、一字頭螺絲刀、M8、M10內六角扳手、

18、克絲鉗子、刷子、243螺紋密封膠、10號精密主軸潤滑油、冷凍柜、銅棒、烏金、油石、銼刀、抹布；5.操作人員： 2人；6.如下裝配圖所示；第七工序、主軸部件后端裝配部裝工藝流程1. 主軸后端裝套20762、軸承7020ACTA/P5DBB、隔套20725B、后法蘭盤、螺母20723，技術要求：密封圈不得扭曲，法蘭盤止口應將軸承外環壓緊；2. 固定前后法蘭盤；3. 固定主軸后端防水套；4.工藝裝備：軸承胎：CN87-288（100*150*210）7020ACTA/P5DBD軸承用、手電鉆、一字頭螺絲刀、M8、M10內六角扳手、克絲鉗子、刷子、243螺紋密封膠、10號精密主軸潤滑油、冷凍柜、銅棒、

19、烏金、油石、銼刀、抹布；5.操作人員：1至2人；6.如下裝配圖所示；第八工序、操作機構定位、裝皮帶輪；部裝工藝流程1. 調整六、七、八、九、十一、十二軸上的撥叉，偏心盤等件。技術要求：軸轉動應靈活輕便、齒輪滑移應靈活。不得有阻滯現象；2. 調整好各處位置后，將十二軸劃窩，安裝鋼球等件,擰緊螺釘將六軸固定，打上堵B30n6；3. 調整好各處位置后，鉆八軸、九軸上的孔窩定位，緊固好相關螺釘；4. 安裝手柄座并固定；5. 將皮帶輪（20110A）安裝到一軸上；6. 安裝油標20；DB1801、油杯DB1806等件7. 組裝好的套組件（758A）裝入箱體孔中，將離合器定位8.工藝裝備：手電鉆、一字頭螺

20、絲刀、銅棒、烏金、油石、銼刀、抹布；8.操作人員：1至2人；9.如下裝配圖所示；數控車床主軸箱跑車實驗實訓區（9區）當床頭箱完全裝配完成后，床頭箱需要進行跑車實驗，用于主軸箱的噪音測試，主軸溫升的測試等。如示意圖：三維主軸箱跑車示意圖實際主軸箱跑車實訓臺數控車床主軸跑車實驗實訓單元可培養學生對主軸溫升的充分理解，掌握主軸箱冷檢和熱檢的原理，提升學生對數控機床的深度理解和掌握。數控車床尾座裝配實訓區（11區）可使學生在機床尾座的實際裝配操作中理解和掌握尾座原理和精度控制方法。示意圖如下：在實際尾座裝配過程中，學生可通過在旁邊設置的多媒體終端顯示查詢尾座裝配圖、裝配工藝、裝配要求等理論指導內容。數

21、控車床整機裝配調整實訓區（12、16區）該實訓區域用于培養學生對數控機床整機裝配調整進行實際操作理解。該區域?qū)嵱?xùn)內容包括：機床床身安裝精度調整、機床床頭的安裝及精度調整、尾座的安裝及精度調整、縱向床鞍的安裝刮研及精度調整、橫向拖板的安裝刮研及精度調整等。學生可對導軌接觸精度、導軌對于主軸軸線的垂直要求等概念深度理解和掌握。如下示意圖：床鞍及橫向拖板均為貼塑導軌，學生可學習床鞍導軌貼塑面接觸精度刮研及燕尾鑲條刮研的實際操作，充分理解導軌接觸精度的原理。導軌貼塑面經過多次反復刮研訓練后將不可再用，可通過更換新的貼塑板再次進行刮研學習和訓練。鑲條刮研工藝程序及簡圖數控車床X、Z軸滾珠絲杠裝配調整實訓區（13、14區）學生可通過X向和Z向的滾珠絲杠的裝配來理解數控機床進給傳動系統的精度和控制原理。如下面示圖
