1、Solidworks使用技巧 -怎樣制作庫特征？摘要 : 我們?yōu)榱俗龅焦?jié)省時間，助于保持模型中的統一性， SOLIDWORKS 允許 我們將我們常用的特征或者特征組保存到設計庫中， 便于隨后使用， 我們可以使 用庫特征作為塊來生成一個零件， 讓我們通過下面的例子來看一下如何去制作庫我們?yōu)榱俗龅焦?jié)省時間， 助于保持模型中的統一性， SOLIDWORK允S許 我們將我們常用的特征或者特征組保存到設計庫中，便于隨后使用， 我們可以使用庫特征作為塊來生成一個零件， 讓我們通過下面的例子 來看一下如何去制作庫特征： 新建一個零件，繪制輪廓，生成基體特征，如圖 1 所示。圖 1再生成一個軸孔特征作為我們的

2、庫特征， 在此我們考慮決定將此軸孔 特征添加到模型時應如何定位庫特征， 在此我選擇切除特征深度為完 全貫穿。使用參考 -標注特征尺寸，如圖 2所示圖 2使用位置 -基體之間的任何尺寸或幾何關系，該實例中使用與圓柱圓心重合的幾何關系來作為位置參考，如圖 2 所示。生成特征后， 我們可以添加額外的配置 （再此我們不予介紹如何添加配置），以便后期調用庫特征多樣化。關閉草圖并進行以下操作，將其軸孔生成庫特征，如圖 3 所示： 點擊設計庫選項卡以打開任務窗格。固定任務窗格。然后選擇設計庫。 瀏覽到您想添加庫特征的文件夾。然后在 FeatureManager 設計樹中選取您想另存為庫特征的特征，如 有多個

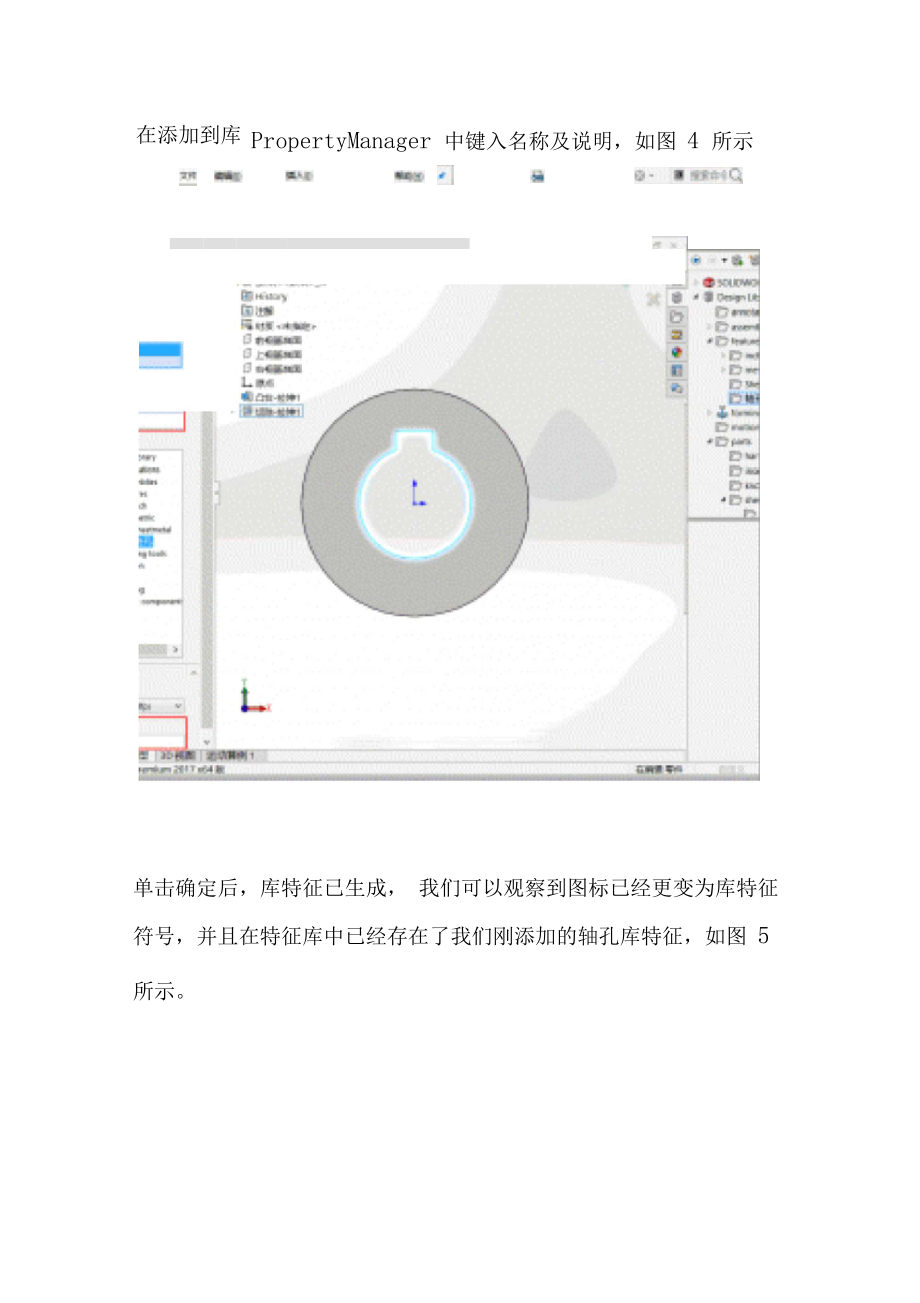

3、特征可通過按住 Ctrl 鍵，進行多選。在添加到庫PropertyManager 中鍵入名稱及說明，如圖 4 所示單擊確定后，庫特征已生成， 我們可以觀察到圖標已經更變?yōu)閹焯卣?符號，并且在特征庫中已經存在了我們剛添加的軸孔庫特征，如圖 5所示。圖 5我們可通過從設計庫拖動到零件將庫特征添加到零件， 也可以拖動庫 特征并將之放置在基準面上，讓我們看一下如何去添加庫特征： 打開目標零件后， 在任務窗格中選擇設計庫文件夾， 瀏覽以找出我們 要放置的庫特征軸孔，如圖 6 所示。圖 6從窗格中選擇庫特征， 然后將之拖動到零件的面或者基準面上， 如圖7所示。圖 7選擇零件上與預覽窗口中高亮顯示的邊線或其他實體想對應的每條 邊線（或其他實體，如基準面） ，來定位庫特征，如圖 8 所示，該例 中的定位為草圖原點，只需要鼠標點擊軸心即可定位庫特征。圖 8可以編輯數值重新定位庫特征或者調整庫特征大小， 在調整尺寸大小 下選擇覆寫尺寸數值以生存一自定義配置， 單擊數值來編輯此庫零件 的尺寸，如如 9 所示。圖 9單擊確定，完成庫特征引用。如圖
