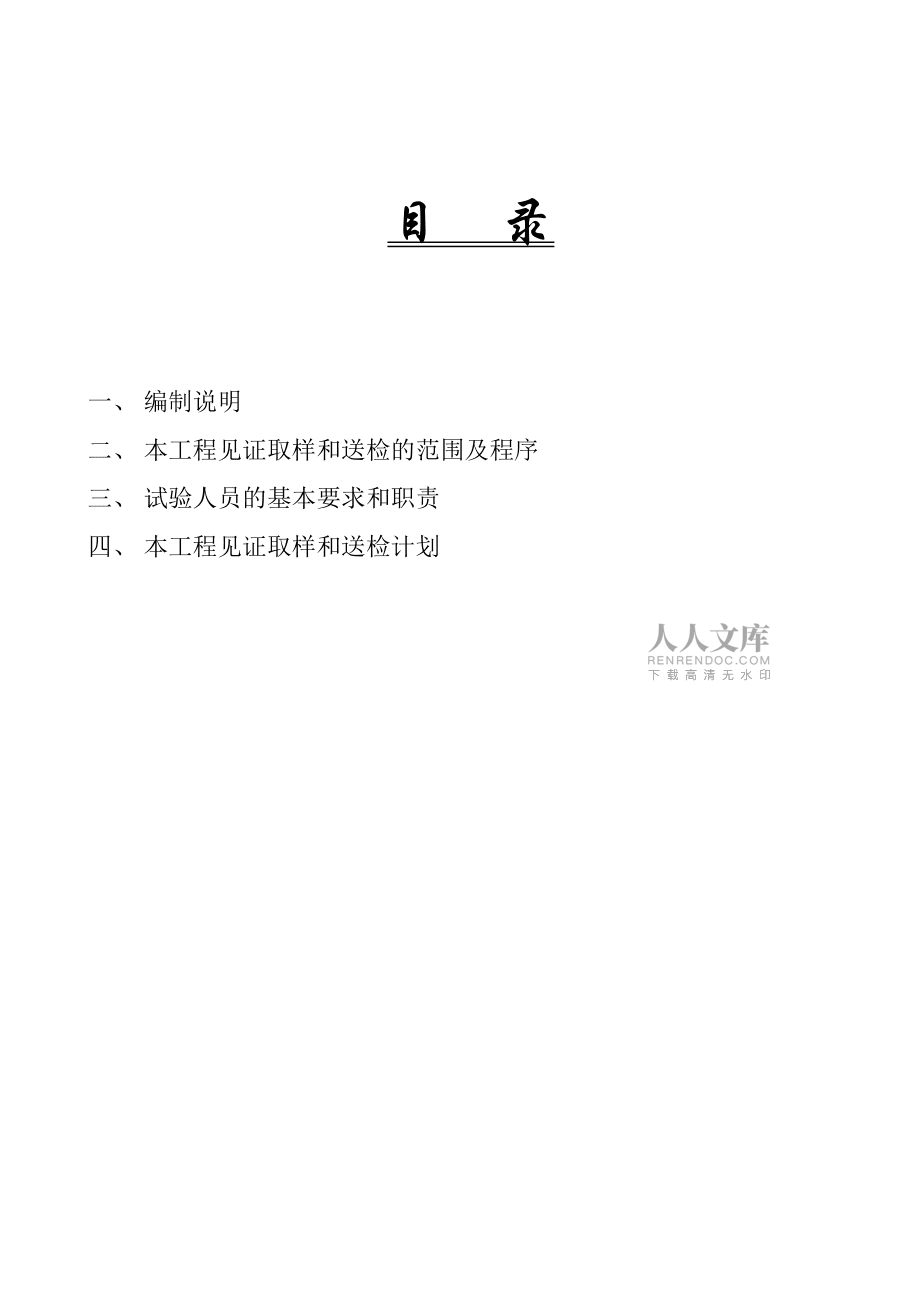

1、松湖幸福花園(中心區公共租賃住房)工程第二標段(11-18號樓、地下室設備安裝、室外工程)見證取樣及送檢計劃編 制： 審 核： 批 準： 東莞市建工集團公司2014年3月2日 目 錄一、 編制說明二、 本工程見證取樣和送檢的范圍及程序三、 試驗人員的基本要求和職責四、 本工程見證取樣和送檢計劃一、 編制說明1、 編制說明1）建設工程質量管理條例；2）建設部建建【2000】211號“關于印發房屋建設工程和市政基礎設施工程試下見證取樣和送檢的規定的通知”；3）GB 50204-2010混凝土結構施工質量驗收規范；4）東莞市常用建筑材料檢測取樣工作手冊；5）松湖幸福花園(中心區公共租賃住房)工程第二

2、標段(1118號樓、地下室設備安裝、室外工程)的設計圖紙6）其他相關標準注：由于施工圖變更等原因，本計劃在實施過程中，可能會出現與現場實際及相關規定不符現象，屆時，再各方協商完善，另行調整。2、 工程概況：1）工程名稱：松湖幸福花園(中心區公共租賃住房)工程第二標段(1118號樓、地下室設備安裝、室外工程)2）工程地點：東莞市松山湖西部研發中一路西側3）結構層數：324層 結構形式：框架剪力墻4）建筑面積：84097.994 投資總額：約2.8億元5）建設單位：東莞松山湖高新技術產業開發區管理委員會6）施工單位：東莞市建工集團有限公司7）勘察單位：廣東核力工程勘察院8）設計單位：廣東省華城建筑

3、設計有限公司9）監理單位：深圳市大眾建設監理有限公司二、 本工程見證取樣和送檢的范圍及程序1、 本工程的見證取樣和送檢范圍如下：1）見證取樣和送檢的數量：涉及結構安全的試塊、試件和材料見證取樣和送樣的比例不得少于有關技術標準規定應取數量的30%；2）按規定，下列試塊、試件和材料必須實施見證取樣和送檢：（一）用于承重結構的混凝土試塊；（二）用于承重墻體的砌筑砂漿試塊； （三）用于承重結構的鋼筋； （四）用于承重墻的磚和加氣砌塊； （五）用于拌制混凝土和砌筑砂漿的水泥；（六）屋面、廁浴間使用的防水材料； （七）國家規定必須實行見證取樣和送檢的其它試塊、試件和材料。2、 見證取樣送檢的程序：1）見證

4、人員由監理單位具備建筑施工試驗知識的專業技術人員擔任，并由監理單位書面通知施工單位、檢測單位和負責該項工程的質量監督機構。2）在施工過程中，見證人員應按照見證取樣和送檢計劃，對施工現場的取樣和送檢進行見證，取樣人員應在試樣或其包裝上作出標識、封志。標識和封志應標明工程名稱、取樣部位、取樣日期、樣品名稱和樣品數量，并由見證人員和取樣人員簽字。見證人員應制作見證記錄，并將見證記錄歸入施工技術檔案。 3）見證人員和取樣人員應對試樣的代表性和真實性負責。4）見證取樣的試塊、試件和材料送檢時，委托單應有見證人員和送檢人員簽字。檢測單位應檢查委托單及試樣上的標識和封志，確認無誤后方可進行檢測。3、 承擔見

5、證取樣和送檢的檢測單位按規定，就近原則送檢至東莞市建設工程質量安全監督站檢驗中心中堂，中堂分區做不了的檢測，再送檢至市站檢測中心或省站檢測中心。三、 試驗人員的基本要求和職責1）及時為送檢的混凝土、砂漿試塊，砂、石、鋼筋試件等進行檢驗，并準確及時的取回試驗報告，報主管領導和有關部門，為正確判斷和及時掌握工程質量提供依據。2）監督檢查本項目材料的合理使用情況，有權禁止使用不符合質量要求的材料。3）做好檢驗、試驗資料的整理保管工作，及時提供成果資料，并對檢驗成果定期進行數理統計和分析，提出改進質量的意見。4）對不合格項的跟蹤處理，其實完成相關手續。四、 本工程見證取樣和送檢計劃1、針對上述的文件及

6、法規要求，本工程如下試塊、試件和材料必須實施見證取樣和送檢：1）承重結構的混凝土試塊，即主體結構混凝土試塊；2）墻體砌筑砂漿試塊；3）鋼筋原材及焊接；4）墻體用磚；5）現場砌筑砂漿的水泥；6）屋面、廁浴間使用的防水材料；7）其他材料；2、本工程見證取樣部位及數量計劃針對本工程的工程實際情況，結合個相關規范、文件要求，擬定如下見證取樣部位及數量計劃，并在具體實施工程中按實際情況予以調整。1）承重結構的混凝土試塊，即主體結構混凝土試塊； 商品混凝土每100立方相同配合比的混凝土，取樣不少于一次。11號住宅樓序號工程部位結構砼等級工程數量（m3）預計送檢數量（組）見證取樣數量（組）計劃見證取樣部位備

7、注113層墻柱C35各層墻柱55186三層墻柱商品砼246層墻柱C30各層墻柱55186四層墻柱商品砼378層墻柱C25各層墻柱55126七層墻柱商品砼49構架柱C20各層墻柱55366九層墻柱商品砼524層梁板C25各層梁板951812二、四層商品砼65構架梁板C20各層梁板957824五、七、八、十層商品砼合計組數16960（二）7#12#棟墻體砌筑砂漿試塊； 樓號工程部位砌筑砂漿強度等級預計取樣數量計劃見證取樣數量組計劃見證取樣部位7#12#棟一層砌體Mb5.0每棟每層一組3組7#、8#、9# 二層砌體Mb5.0每棟每層一組3組10#、11#、12# 三層砌體Mb5.0每棟每層一組3組7

8、#、8#、9# 四層砌體Mb5.0每棟每層一組3組10#、11#、12# 五層砌體Mb5.0每棟每層一組3組7#、8#、9# 六層砌體Mb5.0每棟每層一組3組10#、11#、12# 七層砌體Mb5.0每棟每層一組3組7#、8#、9# 八層砌體Mb5.0每棟每層一組3組10#、11#、12# 九層砌體Mb5.0每棟每層一組3組7#、8#、9# 十層砌體Mb5.0每棟每層一組3組10#、11#、12# 十一層砌體Mb5.0每棟每層一組3組7#、8#、9# 十二層砌體Mb5.0每棟每層一組3組10#、11#、12# 合計組數36組/合計組數36組/砂漿配合比送檢，按同一單位工程由相同材料、相同施工

9、工藝制作相同強度等級的砌筑砂漿做一個配合比。（三）鋼筋原材及焊接試件； 鋼筋材料及焊接接頭試件取樣及送檢因施工過程原材進場及采用的接頭形式及鋼筋規格具有較大的不確定性，在實際施工過程中根據現場實際情況按規定送檢，鋼筋按進場次數百分百見證送檢，下表為原材送檢次數1、鋼筋原材（基礎）鋼筋類型鋼筋規格鋼筋總重（噸）送檢次數一級鋼（HPB235）81603二級鋼（HRB335）1080112802141803161703188522085222110225702合計組數1020噸20組2、鋼筋原材（主體）鋼筋類型鋼筋規格鋼筋總重（噸）送檢次數一級鋼（HPB235）82004二級鋼（HRB335）102

10、004121002143506165001018500102020042250125501合計組數2200噸42組3、 鋼筋焊接1#6#棟鋼筋焊接序號工程部位規格（II）數量（條）預計送檢數量（組）見證取樣數量（組）計劃見證取樣部位備注1首層墻柱1681631#、2#、3#每棟一組18226634#、5#、6#每棟一組2二層墻柱1681631#、2#、3#每棟一組18226634#、5#、6#每棟一組3三層墻柱1681631#、2#、3#每棟一組18226634#、5#、6#每棟一組4四層墻柱1681631#、2#、3#每棟一組18226634#、5#、6#每棟一組5五層墻柱1681631#、

11、2#、3#每棟一組18226634#、5#、6#每棟一組6六層墻柱1681631#、2#、3#每棟一組18226634#、5#、6#每棟一組7七層墻柱1681631#、2#、3#每棟一組18226634#、5#、6#每棟一組8八層墻柱1681631#、2#、3#每棟一組18226634#、5#、6#每棟一組9九層墻柱1681631#、2#、3#每棟一組18226634#、5#、6#每棟一組10十層墻柱1681631#、2#、3#每棟一組18226634#、5#、6#每棟一組11十一層墻柱1646631#、2#、3#每棟一組18152634#、5#、6#每棟一組12十二層墻柱1681631#、2

12、#、3#每棟一組18226634#、5#、6#每棟一組13構架柱162411881合計組數146組72組/7#12#棟鋼筋焊接序號工程部位規格（II）數量（條）預計送檢數量（組）見證取樣數量（組）計劃見證取樣部位備注1首層墻柱1652637#、8#、9#每棟一組181966310#、11#、12#每棟一組2二層墻柱1644637#、8#、9#每棟一組181966310#、11#、12#每棟一組3三層墻柱16228637#、8#、9#每棟一組4四層墻柱162286310#、11#、12#每棟一組5五層墻柱16228637#、8#、9#每棟一組6六層墻柱162286310#、11#、12#每棟一組

13、7七層墻柱16228637#、8#、9#每棟一組8八層墻柱162286310#、11#、12#每棟一組9九層墻柱16228637#、8#、9#每棟一組10十層墻柱162286310#、11#、12#每棟一組11十一層墻柱16190637#、8#、9#每棟一組12十二層墻柱161906310#、11#、12#每棟一組13構架柱16141合計組數145組72組/13#14#棟鋼筋焊接序號工程部位規格（II）數量（條）預計送檢數量（組）見證取樣數量（組）計劃見證取樣部位備注1首層墻柱16752113#每棟一組182182114#每棟一組2二層墻柱16752113#每棟一組182182114#每棟一組

14、3三層墻柱16752113#每棟一組182182114#每棟一組4四層墻柱162812113#每棟一組18362114#每棟一組5五層墻柱162812113#每棟一組18362114#每棟一組6六層墻柱162812113#每棟一組18362114#每棟一組7七層墻柱162812113#每棟一組18362114#每棟一組8八層墻柱16362113#每棟一組182812114#每棟一組9九層墻柱162812113#每棟一組18362114#每棟一組10十層墻柱161862113#每棟一組18282114#每棟一組11十一層墻柱16802113#每棟一組1882114#每棟一組合計組數44組22組/

15、（四）砌體所用材料序號材料名稱強度等級規范工程總用量檢測數量備注一、灰砂磚MU1010萬塊/組9萬塊一組二、蒸壓加氣砌塊200A5.01萬塊/組30萬塊30三、水泥32.5200t/組1120（噸）6四、砂中砂400m3 /組 3500 m3 9（五）裝修所用材料序號材料名稱強度等級規范工程總用量檢測數量備注一、水泥32.5200t/組13007二、砂中砂400m3 /組 400010三、飾面磚拉拔試驗2組四、門窗2組（六）防水所用材料序號材料名稱規格工程總用量檢測數量部位一、聚氨酯涂膜防水1.5mm厚8噸1組上人屋面二氯化聚乙烯-橡膠共混卷材1.2厚5000 M21組上人屋面三、聚合物水泥防水涂膜71組不上人屋面四、聚合物水泥防水涂膜20厚101組廚衛間和陽臺（六）其他材料；A、給排水管材按東莞市地方標準，用量最多的d25mm PP-R給水管件（直通）、d110
