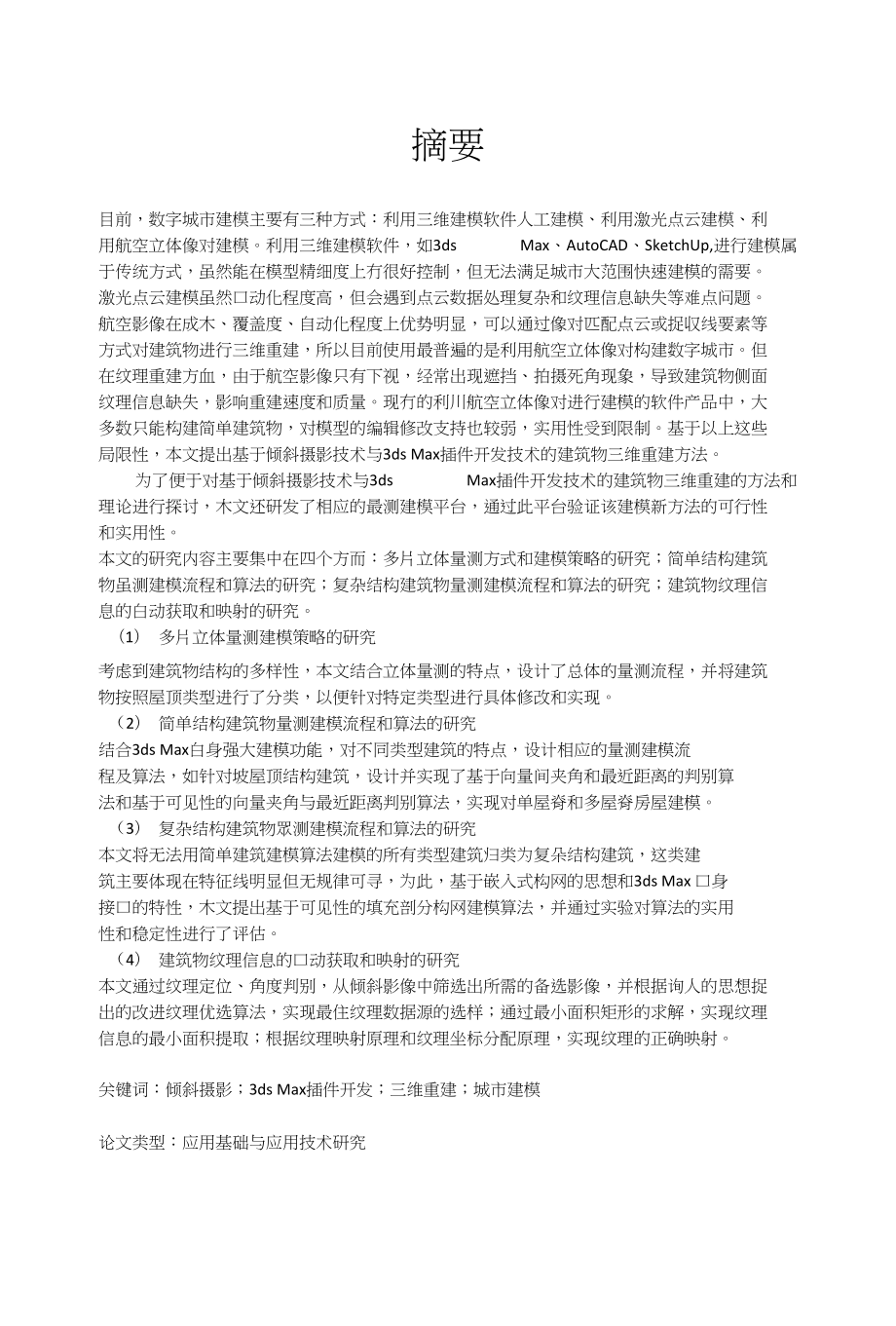

1、摘要目前，數字城市建模主要有三種方式：利用三維建模軟件人工建模、利用激光點云建模、利 用航空立體像對建模。利用三維建模軟件，如3ds max、autocad、sketchup,進行建模屬 于傳統方式，雖然能在模型精細度上冇很好控制，但無法滿足城市大范圍快速建模的需要。 激光點云建模雖然口動化程度高，但會遇到點云數據處理復雜和紋理信息缺失等難點問題。 航空影像在成木、覆蓋度、自動化程度上優勢明顯，可以通過像對匹配點云或捉収線要素等 方式對建筑物進行三維重建，所以目前使用最普遍的是利用航空立體像對構建數字城市。但 在紋理重建方血，由于航空影像只有下視，經常出現遮擋、拍攝死角現象，導致建筑物側面 紋

2、理信息缺失，影響重建速度和質量。現冇的利川航空立體像對進行建模的軟件產品中，大 多數只能構建簡單建筑物，對模型的編輯修改支持也較弱，實用性受到限制。基于以上這些 局限性，本文提出基于傾斜攝影技術與3ds max插件開發技術的建筑物三維重建方法。為了便于對基于傾斜攝影技術與3ds max插件開發技術的建筑物三維重建的方法和 理論進行探討，木文還研發了相應的最測建模平臺，通過此平臺驗證該建模新方法的可行性 和實用性。本文的研究?jī)?nèi)容主要集中在四個方而：多片立體量測方式和建模策略的研究；簡單結構建筑 物雖測建模流程和算法的研究；復雜結構建筑物量測建模流程和算法的研究；建筑物紋理信 息的白動獲取和映射的

3、研究。（1）多片立體量測建模策略的研究考慮到建筑物結構的多樣性，本文結合立體量測的特點，設計了總體的量測流程，并將建筑 物按照屋頂類型進行了分類，以便針對特定類型進行具體修改和實現。（2）簡單結構建筑物量測建模流程和算法的研究結合3ds max白身強大建模功能，對不同類型建筑的特點，設計相應的量測建模流 程及算法，如針對坡屋頂結構建筑，設計并實現了基于向量間夾角和最近距離的判別算 法和基于可見性的向量夾角與最近距離判別算法，實現對單屋脊和多屋脊房屋建模。（3）復雜結構建筑物眾測建模流程和算法的研究本文將無法用簡單建筑建模算法建模的所有類型建筑歸類為復朵結構建筑，這類建 筑主要體現在特征線明顯但

4、無規律可尋，為此，基于嵌入式構網的思想和3ds max 口身 接口的特性，木文提出基于可見性的填充剖分構網建模算法，并通過實驗對算法的實用 性和穩定性進行了評估。（4）建筑物紋理信息的口動獲取和映射的研究本文通過紋理定位、角度判別，從傾斜影像中篩選出所需的備選影像，并根據詢?nèi)说乃枷胱?出的改進紋理優選算法，實現最住紋理數據源的選樣；通過最小面積矩形的求解，實現紋理 信息的最小面積提取；根據紋理映射原理和紋理坐標分配原理，實現紋理的正確映射。關鍵詞：傾斜攝影；3ds max插件開發；三維重建；城市建模論文類型：應用基礎與應用技術研究abstract1緒論1.1研究背景“數字城市”概念的提出己由來

5、己久，近些年己廣泛的應川于各行各業，如城市規劃建 設、交通導航、物流管理、旅游購物、房地產等行業，“數字城市”不僅提高了城市規劃管 理等各方面工作的效率，它還為人們提供了一種認識城市的全新的理念，為城市的快速擴張 和變化提供一種町?dāng)U展的管理手段，實現城市的可持續發展。建筑物的三維模型構建作為城 市各種復雜倍息的空間載體及實現數字城市的基礎環節，直接涉及到城市規劃管理的效率, 普通人眾的使用休驗。目前，數字城市三維建模的數據主要來源于航空影像，衛星影像和近景影像三種類型, 航空影像因英地面分辨率較高，覆蓋范圍廣，能夠獲取精確的成像參數，相對成木較低等特 點，被最早推廣用于三維城市建模。高分辨率衛

6、星影像在近些年應用較多，主要得益于成熟 的商業化模式，目前商用高分辨率衛星主要有spot-5、ikonos、quickbird等，從這些衛星 中獲取的圖像經過輻射校正后也能達到相當高的精度，而只覆蓋范圍授廣，結合衛星變軌或 相機側擺等方式，同一地域的重訪周期人人縮短，非常有利于對目標場景三維信息的快速更 新。然而，采用這兩種影像構建的三維模型存在著建筑物側面紋理信息不足、遮擋嚴重的問 題。近景影像可以獲得場景fi標的更精細和更全面的描述，獲取方式簡單，更重要的是能夠 獲得場景目標的側血紋理，但該移動測量系統只適合対道路兩旁建筑物進行測量，対建筑物 頂部和地形復雜的建筑物無法拍攝，覆蓋范圍有限。

7、近年來國際地理信息領域?qū)鹘y(tǒng)航空攝影技術和數字地面采集技術結合起來發展了一 種稱為機載多角度傾斜攝影的高新技術，簡稱傾斜攝影技術。傾斜航空攝影是利用傾斜航空 相機獲取地物信息的一種新型的航空攝影技術，它突破了傳統航空影像只能從垂直角度拍攝 的局限，這項技術通過在同-飛行平臺上搭載多臺傳感器，同時從一個垂直、三個或多個傾 斜等不同的角度采集影像（圖1.1）,很好的采集了建筑物側面的紋理信息。從而克服了傳 統航空攝影技術只能從垂肓角度進行拍攝的局限性，能夠更加真實地反映地物的實際悄況, 彌補了正射影像的不足。航空傾斜影像不僅能夠真實地反映地物悄況，而幾能通過采用先進 的定位技術，嵌入精確的地理信息

8、、更豐富的影像信息，帶來更高級的用戶體驗，傾斜攝影 技術的引進和應用還大幅度的節省了三維城市建模的成本。正是山于傾斜影像的這些優勢, 該技術已被歐美等發達國家廣泛應用于應急指揮、國土安全、城市管理、房產稅收等行業。傳統的航空航天攝影測量技術主要針對地形地物頂部進行測量，對起伏明顯的地形，地 物側面的紋理和三維兒何結構等信息獲取一直i 分冇限，傾斜攝影測量因此成為近年來國際 上發展十分迅速的一項高新技術。本文簡要評述了幾種典型的傾斜攝影測量軟硬件系統，分 析了傾斜攝影測量的關鍵技術，總結提煉了傾斜攝影測量技術發展的主要趨勢和研究要點。1.2國內外研究現狀城市內存在著數百乃至數千的建筑物,單純依靠

9、人工來完成眾多建筑物的幾何建模及墻 面紋理影像的采集、粘貼等工作將是極其耗時、耗力的煩瑣過程，為此，自動或半自動化的 建筑物三維模烈構建已成為國內外研究的重點，引起了包括攝影測量界、計算機視覺界在內 的廣大專家、學者的注意,以至于2008年第21屆isprs大會和2011年第53屆德國攝影測 量周，傾斜攝影測量技術都是大會的主要議題z并在如何從單、多幅影像上構建建筑物三 維模型進行了深入的研究，試圖找出一條經濟、方便、可行的解決辦法，并取得了一定的成 果。下文從數據獲取、已冇相關研究成果和現存問題三個角度，對ii前國內外對數字城市建 模的研究現狀進行系統闡述，并最終提出本文對城市建模研究的觀點

10、。1.2.1建筑物三維數據的獲取技術城市建筑物三維建模數據常用的數據源有中高空航天航空影像、低空影像、地而近景影像、 機載或車載激光掃描儀獲取的高密度三維點云等。在城市構建過程小，數據采集的方式不同，往往導致模型構建的方法及流程的千差萬別, 為此，許多不同領域的學者，如攝彩測最領域，遙感領域，計算機視覺領域，地理信息系統 （gis）領域等，從自身對數據獲取技術的理解出發，提出了相關的自動化或半自動的城市 三維重建技術，并取得了不同程度的進展。冃前較常見的數據獲取技術見下表平臺分類航天中高空低空地而傳感器分類衛星激光雷達相機：如 leica公司的 r系列， ads40系列；zeiss ram 系

11、 列；哈蘇120 型等和機掃描儀、全站儀內業相關軟 硬件分類數字?jǐn)z彩測 量工作站全自動空三 軟件三維建模軟 仆測圖軟件1.2.1.1中高空.航天攝影測量領域中高空航空航天攝影測量能夠得到地而高程信息、地物地貌信息，對有明顯輪廓的建筑 物能捉供較高的三維重建梢度，是目前城市建筑物三維信息獲取主要的手段之一。圖1-3 所示為航空攝彩測量方式獲取的建筑物影像。航空攝影測量方式不能有效提供建筑物立面紋 理信息，在建筑物密集區會有遮掩，需配合地面攝影進行補充。圖1-3航空攝影測量figure 1-3 aerial photogrammetry目前航空影像具有地面分辨率高（最高達亞分米級，覆蓋度廣），獲取

12、成本相對較低等 優勢，因此采用航空影像數據建模已被廣泛接受，在一些商業重建系統中已成為主要數據源4 0日前，人多數航空攝影系統都配備了 gps/ins等定位設備，通過這些定位設備提供的 精確地成像參數，如空間位置信息、姿態信息等，可以獲得準確的建筑物三維信息，從而實 現模型重建。陳岡等人針對利用航空遙感影像進行道路、建筑的提取和陰影的檢查進行深入 研究，提出基于水平集的房屋提取方法和基于snake和gvf模型的道路提取法，提高了提取 精度，并且在道路提収上収得了較好的效果。衛星遙感影像獲取。近些年衛星傳感器技術發展突飛猛進,尤其是高分辨率衛星遙感領 域，一些高分辨率衛星已成功商業應用,如wor

13、ldview> spot-5 > ikonos、quickbird等, 它們的地而分辨率最高可達0.4米。相對于航空影像，衛星影像的覆蓋范圍更廣。張劍清、 史文中、曹輝等人利用了有理多項式恢復ikonos立體影像的模型，在virtuozo ± 實現了基于冇理多項式恢復ikonos立體影像的模型方法，并通過快速影像匹配技 術，牛成了數字地面模型dem和正射影像，實現了手動和半自動人工地物的采集，獲取基 于不同傳感器所獲得影像的建筑物表而紋理，從而實現了基于高分辨率影像的三維城市建模topex4>oseidonlandsatspot r目前部分高分辨

14、率衛星空間圖1-2.1.2機載激光雷達領域機載激光靂達（lidar, light detection and ranging）是近些年來發展的新的探測技術， 是激光測距技術、計算機技術、高精度動態載體姿態測量技術（ins）和高精度動態gps差 分定位技術迅速發展的集中體現，代表了對地觀測領域的一個新發展方向，為快速高效獲取 被測區三維信息提供了強有力的技術支持。它可以快速、主動、實時、直接獲得大范圍地表 及地物密集采樣點的三維信息，是一種新型快速的三維空間信息獲取技術。機載激光雷達測 量技術作為一種新興的空間對地觀測技術，在三維空間信息的實時獲取方面產生了重人突破, 引起了測繪、林業等相關行業

15、的濃厚興趣，在地形測繪、森林生態研究、城市三維重建和地 面沉降檢測以及城市道路檢測與規劃中引起了廣泛關注。但是激光雷達系統的數據處理軟件 述處于起步階段，因此系統獲取的大量三維數據并沒有得到充分的利用。隨著激光雷達碩件 系統的不斷完善與成熟，關于激光爾達的數據處理和應用研究越來越受到專家學者的重視。圖1-4機載激光掃描系統figure 1-4 air-lidar systemlidar系統具有自動化程度高、不受天氣影響、數據產生快、精度高等特點。與傳統的 攝影測量屮借助立體像對提取建筑物三維信息的方法相比，lidar更高效，所以它比較適合 三維幾何重建。熊俊華、方源敏、付亞梁、隋玉成等人利用機

16、載lidar原始點云數據生成 dsm數據，并對dsm進行輪廓提取，借助csg建模思想，實現對具有平屋頂、單坡屋頂、 人字型屋頂和四坡屋頂類型的房屋的重建14olidar系統雖然具有獨特的優勢，但lidar點 云數據的處理需要專門的處理算法。單獨依靠lidar數據提取建筑物的兒何信息是比較復 雜的，女口 sander oude elberink和george vosselman等人利用基于li標的圖匹配算法， 檢測出激光點云數據中可以進行口動重建的區域并進行重建，并對匹配不完全和有誤差的部 分進行了貝體分析15o趙修莉采用多源數據融合的思想，利用正射航空影像輔助lidar點 云數據進行建筑物輪廓

17、的捉取16 o除此之外，lidar系統不具備建筑物的紋理信息，往往還要借助數碼相機、全球定位系 統（gps）和慣性導航系統（ins）等多種技術獲取與z配準的光學影像，光學影像與lidar數 據的配準一直是一個難點，許多學者也進行了研究17,18。1.2.1.2低空攝影測量及近景攝影測量領域隨著近些年數字城市建設的深入，低空飛行器，如無人駕駛飛機，無人飛艇等，以其成 木低，影像清晰度高，操作方便，受到一些學者的關注。桂徳柱、林宗堅等人利用配備了組 合寬角相機的無人e艇進行了城市三維數據的獲取，并借助gis信息輔助單像立體建模實 現了建筑物的立體量測，紋理獲取和三維重建8。利用航空影像和高分辨率衛

18、星影像進行 城市建模雖然具冇明顯優勢，但它們?nèi)狈ㄖ锪⒚婊驂γ婕y理信息，對于稠密的居民區, 建筑物間的遮擋和撲i攝死角現彖嚴重，還需要借助移動采集系統進行輔助，反而降低了效率, 增加了成本。低空攝影測量雖然能夠很好的獲取建筑物立而紋理，但由于低空飛行器重量較 輕，抗風能力不足，導致0行姿態不穩，必須借助gps數據進行輔助才可以進行立體量測。近景攝影測量是計算機視覺和攝彩測量相結合發展起來的一個領域。是指近距離通過從 不同方向折攝的具有一定重疊度的同一地物的多幅影像，獲取物體的三維空間信息25。針 對傳統數字?jǐn)z影測量系統在影像的物理信息的自動識別和自動捉取方面的不足。它具冇精細 度鬲的優點，適

19、合古跡的建模。冃前，季錚等人利用非量測相機對物體進行拍攝，并結合控 制點信息，采用基于邊界定義的約束delaunay三介網面片的數據組織方法和csg （constructive solid geometry）建模思想實現了飛機等物體真實尺寸的三維重建100黃華區 利用近景攝影測最技術和全站儀測繪技術對保護性建筑物的三維模型重建進行了研究，并對 其中的可行性、方法和經驗進行了總結11。近景攝影測量。圖1-9所示為基于多傳感器集成的車載移動測量系統（mobile mapping system,簡稱mms ）。移動測量系統（mms）是在移 動載體i：集成多種傳感器設備，通過全球定位系統、慣性導航系統

20、/航位推算系統（ins/dr） 19. ccd相機等先進的傳感器和設備在載體移動狀態下自動觸發獲取各種數據，數據類空包括定 位定姿數據、影像數據及激光掃描儀獲取的激光數據，在統一的地理參考卜:通過攝影測量解 析處理，實現空間地理信息的采集、處理車載移動測量技術的介入,是測繪技術的一次改蘋， 它是一種獨立的全新測量方式,它使地理信息的采集與更新更加高效快捷，為三維空問信息的 獲取辟了一條全新的途徑。隨著移動測量技術的發展、集成技術的成熟、口動處理技術的完 善、傳感器性價比的提高，未來車載移動測量技術在導航數據獲取及地圖更新等方面將發揮 越來越大作用。mms可以完成行駛路徑附近360度影像的采集，

21、通過髙粘:度姿態和位置測量系統可 以實現影像中任意地物的絕對測雖和相對測屋（絕對測量的精度可達0.5米，相對測量精 度達到厘米級）26。但是該移動測最系統只能適合道路兩旁建筑物進行測最，對建筑物頂 部無法拍攝。3、計算機視覺領域與攝影測量領域札i結合4、機載激光掃描技術基于lidar數據的三維重建。基于多目視覺理論的獲取技術。在實際應用小，常采用雙目視覺進行紋理獲取，它的基 本步驟如下：（1）圖像獲取。一般采用二維圖像對，但冇時為了獲得更高精度的三維信息，采用多 目圖像；（2）和機標定。通過相機標定可以確定相機的位置、姿態等參數，從而確定空間坐標 系與像平面坐標系間的關系，以便建立成像模型；（

22、3）圖像預處理。計算機視覺所用的圖像通常為光學成像系統生成，而這種圖像信息 中含有大雖的噪聲信息和畸變，通過對圖像的預處理，可以有效地改善圖像的視覺效果，突 出有用信息，便于計算機處理和分析；（4）特征提取。特征提取是為下一步圖像匹配做準備的。冃前，基于特征的匹配主要 是指基于點、線、面特征進行匹配。因此，要對圖像進行點、線、而狀特征的提取；（5）圖像匹配。圖像匹配在計算機視覺領域一直是熱點問題。它根據圖像上提取出來 的特征，確定兩幅或多幅圖像間的同名點。對于空間中一點，由于在不同視點下，場景中的 光照條件、干擾噪聲、相機位置、姿態等的不同，所以要準確判斷空間上一點在不同視點下 的圖像小的位置

23、并不容易，許多學者也因此提出了各自的觀點；（6）深度信息確定。當通過圖像匹配得到人量同名點示，便可根據雙目或多目視覺幾 何原理確定每個空間點三維信息；（7）幾何重建。當?shù)玫矫總€(gè)同名點后，便可以根據需要進行模型的構建；（8）紋理獲取。通過已有的模型兒何信息，尋找包含紋理信息的圖像，并對圖像進行 分割提取。基于多目視覺理論的獲取技術更適合單獨地物的構建，對于數字城市這樣的人規模建模 往往要借助攝影測量理論進一步完善。（2）基于序列彩像的三維重建。序列彩像具有重亞度高，相關性好的特點。對于某一 指定建筑物，如果序列影像采用直升機載數碼攝像機并沿預先設計好的航線飛行方式采集, 它可以提供該建筑在不同航

24、線、不同角度拍攝的影像。吳軍等人曾利用直升機在高空載數碼 攝像機獲収序列影像的方法實現對建筑物立血紋理的采集。其中，使用空中三角量測解算序 列影像的方位元索，并對紋理的優選策略和糾正進行了深入研究12o而a.gruen等人曾采 用肓升機載三線陣相機獲取序列影像的方法，實現對超高層建筑進行建模和紋理采集13。 近景測量系統在城市建模應用小，一般使用車載移動測量系統，這種移動測量系統只能局限 于道路兩旁的建筑物，對建筑物的頂部也無法釆集，要借助航片等其他數據。基于序列影像 的三維垂建技術相對比較全面，能較好地提供建筑物的紋理和三維信息，但直升機飛行高度 屬于低空飛行，會受到國家的航空飛行限制。而且

25、直升機載相機采集數據的運行成本相對較 高，使得這種技術并不被廣泛采納。1.2.2內外傾斜攝影測量相關技術傾斜攝影技術在國外已冇數十年的應用經驗，各項技術都較為成熟。2007年，微軟虛 擬地球提供了全球各地多個城市的高分辨率單向傾斜影像，而美國pictometry公司和以色列 ofek、idan等公司的傾斜攝影系統則可以同時獲取-個物體多個視角的影像，并且可以基于 影像進行特征提取，如測距、gis分析等，其成果己被廣泛用于多個領域8。在國內，2010 年4月,北京天下圖數據技術有限公司引進了 pictometry傾斜航空攝影技術；同時,各 機構對該項技術也進行了積極地探索與研究，并取得了一定成果

26、。由于傾斜攝影較垂直攝影在數據量上有較大的增加，其后期處理過程也大不相同，因此, 應找岀一條適用于傾斜攝影的數據管理與處理方法。下文將從傾斜影像的獲取與組織管理、 基于影像的空間信息提取和影像的快速檢索與可視化3個方面進行說明：1.2.2.1傾斜影像的獲取傾斜彫像的獲取方式與傳統影像不同，它需借助專門的傾斜航攝儀，能夠獲取一個地區 多個角度的彩像。批界上著名的傾斜航攝儀研究機構有美國pictometry公司、瑞士 leica公 司、美國天寶（trimble）公司、以色列visionmap公司、荷蘭trackair公司、德國igi公司、 比利吋dimac公司等，我國的劉先林院士團隊也對傾斜航攝儀

27、進行了研制。其中l(wèi)eica公司 推出的ads40三線陣數碼相機被認為是世界上較早的傾斜攝影相機，提供地物前視、下視、 后視3個視角的影像。市場上典型的傾斜相機系統按鏡頭個數人致町分為單鏡頭、三鏡頭 和五鏡頭等，這些相機系統的參數和性能如下表所示：在國外，傾斜攝影技術獲取裝備和后處理軟件都經歷了十幾年的發展歷程，天寶公司的 aos系統、德國igi公司的penta-digicam系統，以色列公司visionmap的a3系統,近期 瑞士 leica公司的cd30 oblique傾斜航空攝影測量系統和微軟公司uco（魚丿鸞）傾斜數字航攝 系統的推出象征著傳統攝彫測量與傾斜攝影測量的完美融合。因此近階段

28、傾斜攝彫測暈的關 注程度乂被提高到了一個新的層面。后處理軟件主要冇法國astrium公司的street factory, 美國pictometry公司的pictomery系統，法國acute公司的smart3d,美國天寶公司的基 于inpho軟件的aos系統，以色列的visionmap軟件和微軟vescel公司的ultramap軟件 等。這些軟硬件系統代表了目前國際傾斜攝影技術發展的最高水平。傾斜航空攝影在國外己經有十兒年的應用經驗，但是其概念在國內的大范圍研討，只是 近兩三年的事情$%&%年&%刀，劉先林院士團隊率先研發成功了第一款國產傾斜相機-b3'01,并于當年和

29、北京東方道邇公司成功合作開展了長春市傾斜攝影工程項目，同時也實 現了國產傾斜和機的正式銷售，后續上海航遙公司“中測新圖公司也和繼推出了 ： '17%和 ta63 '01傾斜和機，國產傾斜航攝儀得到了一次快速發展，三家公司在國內相繼開展了多 次傾斜攝影試驗和工程應用，在進口傾斜航攝儀紛紛打入國內市場的形式下保持了相當?shù)母?jìng) 爭力和市場占冇率!但是，傾斜攝影硬件技術在國內快速發展進程中，并沒冇帶動國產傾斜 后處理軟件的同步快速發展，冃前，國內尚無較為高效完善的傾斜攝影三維建模解決方案', 比較有代表性“能夠進行工程化應用的是北京東方道爾公司和武漢華正公司的后處理技術， 不過兩

30、者的后處理建模都需要4f3:八數據的支持，前者是半口動的人工交互式生產，后者 基木能夠?qū)崿F(xiàn)自動化生產，每個傾斜攝影工程都需要飛兩種設備，作業門檻和成木都偏高， 三維模型的效率雖然較傳統方式有較人進步&,然而與國外的后處理技術相比還是偏低！ 進口傾斜后處理軟件在國內的應用推廣以法國:-ftafb公司的#街景工廠$為代表，該 產品憑借其高效“全自動化的三維建模生產能力以及其同序列產品#像素工廠$在國內的影響 力,優先占領了國內市場!$%&$年”月，河北省地理信息局紐織街景工廠和-b3 ' 01聯合 工程測試，并取得了圓滿成功，在業內產生了轟動性的影響，也促成了街景工廠在國內

31、的正 式商業銷售，$%&!年在國家局下屬三大局的傾斜后處理軟件集中采購計劃中一舉中標，拉 開了該軟件在國內的推廣序幕!在街景工廠成功推廣的同時，法國：l<h.!3公司的0=h!34/h<=.軟1.2.3國內外較成熟商業平臺介紹目前，國內外根據現有的技術，開發出了很多進行建筑物三維重建的的平臺，在不同程 度上滿足了城市建模的需求，這里簡單羅列一些19：（1）a.gruen的ccmodel平臺。人工采集房屋的欠量數據進行建筑物的三維建模，該平臺 功能豐富，不僅能采集建筑物，也能采集交通網、水域、植被等信息而且在模型屮還采用了 真實紋理貼圖20o対簡單結構房屋實現了較好的重建，但

32、対復雜建筑需要借助一定的人工 交互。（2）ultramapo由microsoft推出的自動建模平臺，通過對影像匹配產生密集點云進行構 網，實現三維重建。h動化程度高，對復雜建筑物構建效果較好，但需要配備專用設備。（3）sitebuilder 3d。由multigen-paradigm公司和esri公司聯合推出的產品,可以配合 arcgis產品數據的高度屬性數據來構建立方體式的簡單模型。（4）vrmapo側重景觀再現和場景漫游效果，対于復雜模空需要借助3ds max、autocad 等專業建模軟件，白身編輯能力較弱。（5）3ds max和autocad等。由autodesk推出的專業建模軟件,擁

33、有完善的交互式建 模引擎，具備豐富的編輯工具，是冃前使用最為廣泛的手動建模工具。1.2.3目前建筑物三維模型構建中存在的問題根據這些平臺使用數據的來源，這些建模平臺可分為三類：（1）基于點云數據方式建模利用機載或地而激光扌i描儀或影像匹配獲取人量三維點數據，然后配合地面攝影影像或 遙感影像進行三維建模；（2）利用立體像對的方法利用目標提取技術，實現航空影像房屋三維數據的半白動測最，進而在地面與建筑物表 血不規則三角網和原始數字影像的基礎上，實現建筑物可見表血紋理恢復，重建城市三維模 型；（3）利用造型軟件建模如:3dsmax、autocad、multigen等。在這三類建模方法中，利用航片或衛

34、片的立體像 對，根據攝影測量原理與方法進行三維建模的速度最快、口動化程度高，三維建模的規模越 大越能顯示出其優越性。但這種方法也有不足：1）冃前基于攝影測量系統的平臺大多不具備強大的三維建模引擎，對于復雜建筑物模型的 重建不能很好的支持，需借助第三方平臺3ds max> autocad等進行編輯；2）在建模過程小，數據需要在攝影測量系統的線劃圖采集子系統和三維建模系統小來回導 入導出，反復人工核對，工作十分繁瑣，效率也很低；3 ）建筑物側面紋理不能夠全部從原始航片或衛片上直接獲取，還需要實地拍攝，工作量大， 仿真度差。而3ds max平臺雖然具有較好的解決方案，但對于城市建模這樣的人項目

35、自動 化程度太低，成本太高，效率太低。如何才能構建一個既髙效乂具備較高仿真度的城市三維 建模平臺，成為目前冇待解決的問題。本研究正是從這個問題出發，提出將傾斜攝影技術與3ds max插件開發技術相結 合，將傾斜攝影的優勢與3ds max的強大的建模功能有機的結合起來，直接完成建筑物 兒何建模和白動紋理映射一系列過程，這項技術既繼承攝影測量建模的優勢，乂可以發 揮傾斜影像的特點，同吋，乂能充分發揮專業建模軟件的強大建模功能。將數字城市建 模提高到一個新的高度。1.3研究意義“數字城市”作為“智慧城市”的空間載體，能冇效的促進城市管理和服務朝著空間化、 精細化、動態化、可視化方向發展。三維數字城市

36、包括的對象和數據i-分廣泛和多樣化，而 城市三維基礎空間信息是整個數字城市空間定位的載體和應用的基礎。城市三維基礎空間信 息主要包括地下設施兒何信息、平面地形信息、建筑物立面位査兒何信息和景觀紋理信息。 而傳統數字城市建模方法效率低，成木高，可視化效果羌，從人比例尺的航空影像獲取城市 建筑物的三維幾何信息和紋理信息被認為是實現城市建筑物三維建模的冇效途徑z。但是, 由于航空扌fl攝大多是接近豎直角度，彫像上的屋頂信息豐富而墻而往往不對見；對于建筑物 立而位置兒何信息和景觀紋理信息的獲取，多數采用的是地而攝影建筑物側而方法，但地而 攝影易受街道旁樹木和標牌等遮擋而效率受到一定彩響，還沒有實用的手

37、段和相應的生產技 術規范和流程，限制和阻礙了三維數字城市的建設和發展。因此，需進一步拓展數據源，為 城市建筑物的三維表達、建模和可視化提供一種新的、快捷的技術方案。1.4研究目標與內容1.4.1研究目標木研究旨在通過傾斜攝影技術的多視特點和3ds max強大的建模功能，實現一個集 量測、建模、紋理自動獲取、紋理映射、三維模型快速編輯等功能于一身的低成木，高 效率的半自動化數字城市建模平臺。1.4.2研究?jī)?nèi)容現實城市環境屮，建筑物風格迥異,不同風格建筑的幾何特征羌異很人。在三維建模屮， 傳統的建模方式需耍人工實地拍照和人工圖像編輯，效率低卜、成本高昂，傾斜攝影技術的 出現為大規模快速數字城市三維

38、重建提供了新的途徑。基于傾斜影像的空中三角測量這項技 術，隨著近些年pos （position and orientation system）系統的廣泛應用,發展日趨成熟, 這點可以從文獻7和文獻8小看出。該技術能夠?yàn)橥ㄟ^(guò)多張影像獲取建筑物準確的三維信 息提供了必要條件，再結合共線方程確定的物方、像方間兒何關系獲得建筑物的三維信息和 紋理信息，實現模型幾何體構建和紋理自動映射，完成逼真三維模型的構建。整個建模過程 只需作業員在像對上進行量測，不需要實地拍照、圖像編輯、數據頻繁導入導出以及后期特 效處理等繁瑣操作即可完成建筑物的三維重建，有效提高了建模效率，節約了成木。傾斜攝影量測建模插件空中三

39、角就測模塊多片立體就測三維點數據 3ds mux平臺紋理白動提取獲取影像紋理半自動提取/三維模型圖1.3傾斜攝影測量建模技術路線圖本文結合新近發展的多傳感器集成技術，從低空靈活快速地采集城市建筑物三維信息, 以滿足當前城市建筑物三維模型構建的需要，設計出一套利用無人飛艇載四組合特寬角相機 同時實現高精度空屮三角測量和建筑物景觀三維建模的技術路線。一方而通過基于四相機重 疊影像自動匹配的自檢校，達到設備輕小型化條件下的精密等效中心投影構像，用以支持高 精度空小三角測量；另一方面，通過白檢校的四個方向傾斜的相機，達到一次飛行同時獲取 建筑物四個側面影像的目的。本文的具體研究?jī)?nèi)容主要包括如下四個方面

40、：（1）結合無人飛艇負載小、飛行姿態不穩定的特點，設計一種滿足自檢校要求的組合 寬角相機結構，實現基于軟式穩定平臺的纟r合寬角相機系統的輕小型化，形成無人飛艇低空 航測系統的整體優化方案。研究組合相機口檢校的原理和流程，實現相機口檢校處理后勻光 拼接成的等效中心投影影像，其拼接誤差限定在0.2像元以內。（2）針對低空人比例尺三維量測的需要，研究一種具有白檢校功能的地面標志，使得 標志圖像檢測的謀差可以通過誤差三角形的方法了以校正，從而提高攝彩測量定位精度。利 用組合相機口檢校建立起的拼接影像與傾斜影像z間精確的外方位關系以及經標志點絕對 定向后拼接影像獲取的粹確外方位元素，實現組合相機傾斜影像

41、外方位元素解算。（3）根據建筑物物方存在的幾何約束關系，建立附有約束條件的建筑物量測模型，并 形成幾種典型屋頂建筑物的半白動最測方法;提出利用組合寬角相機多視影像進行建筑物多 面細節量測和建筑物墻面紋理獲取的二維建模方法，實現完整的技術流程，并進行量測精度 分析。基于多邊形三角剖分思想，實現建筑物三維模型的快速構建和大比例尺卜建筑物模型 與地形模型的匹配。（4）利用無人飛艇搭載輕小型組合寬角數字相機系統在布有高精度控制場的山東科技 大學校園進行1:1000比例尺航空攝影和校園三維建模試驗以及威海市400平方公里1:1000比例尺航測數字成圖及城帀三維建模相關工程應用，為基于組合寬角相機低空影像

42、 進行城市建筑物三維模型構建方法提供驗證模型。1.5論文結構本文第2章對基于傾斜影像的多片立體量測原理和對建筑物的分類、建模的策略進行 介紹。第3章針對簡單結構的建筑的量測建模流程和不同類型的建模原理進行深入講解。 第4章專門針對復雜結構建筑的最測建模進行分析。第5章對建筑物紋理的白動提取的方 法和紋理自動映射的原理進行詳細闡述。第6章介紹利川木系統進行大規模量測建模實驗, 并對實驗結果進行分析評價。最后是第7章，對全文的總結及耒來的展望。2傾斜攝影測量2.1傾斜航空攝影技術簡介傾斜航空攝彫是國際測繪領域近年發展起來的一種新型航空攝影方式，它從航攝儀的設 計，數據處理流程以及最終的牛成產品都不

43、同于傳統的豎直航空攝彩方式。傾斜航空攝影技 術采用多相機鏡頭同時獲取豎直和其他傾斜方向彫像數據的方式，旨在獲取多角度的地物信 息用來進行快速三維城市建模，構建實景影像系統，實現用八在線從多個角度對數據進行瀏 覽和量測20。目前廣泛設計使用的傾斜航攝儀（以topdc-5傾斜航攝儀為例，如圖2.1）是由5臺 高分辨率大幅面數碼相機組成，呈馬耳他十字形e交排列，位于系統平臺中央的1臺鏡頭 垂直向下（正射鏡頭）的相機焦距約為47mm,其它4臺傾斜相機鏡頭焦距約為80mm, 均以約為45度的傾斜角朝向前后左右四個方向，并且5臺相機采用同步曝光機制。整個 相機系統中還集成安裝了 imu導航系統和gps定位

44、系統，這樣可以準確獲取相機在曝光瞬 間的傾角和外方位元素以便用于后期的多視影像聯合空三加密。圖2.1topdc-5傾斜航攝儀fig. 2.1 oblique aerial photogrammetry instrument傾斜航空攝彫系統除了上述的相機硬件之外,還包括獨立的數據存儲設備和導航控制系 統，并r都需要專用的軟件來支持和控制。在航飛拍攝過程中，航攝飛行任務管理與控制系 統會精確的控制相機的曝光點，此外，還需要記錄航高、航速、航向重疊、旁向重疊、坐標 等參數，然后對傾斜影像進行分析和整理21。在傳統的量測過程中，經常會出現建筑遮擋 現象，影響測圖精度和速度。而基于傾斜影像的多片立體量測

45、，具有多視的特性，可以很好 地避免此類問題的發生。通常悄況下，測區內的任意地物對應的影像至少可達到68度重 疊，這樣，內業人員通過觀察分析多方向、多角度的影像就可以很容易地分析出建筑物的兒 何結構，然后從多張影像中提取出最為清晰完整的、地物遮擋較少的側面紋理信息。圖2.2 所示的為同-地物的四個側面的傾斜影像。圖2.2同一個地物的四個方向傾斜影像fig. 2.2 oblique images of one land feature from four directions傾斜航空攝影系統的航帶設計重疊度與傳統航空攝影基木相同，但是具有高度重疊的傾 斜影像的用途卻不同于傳統豎直影像，英主要作用是

46、克服地物遮擋帶來的影響，為三維建模 提供豐富的多角度的紋理信息。雖然由傾斜航空攝影系統獲取的傾斜影像的影像特點也界于 傳統豎直影像，但其投影關系仍為屮心投影，其相對航高與相機焦距、地而分辨率與物理像 元尺寸仍然滿足三角比例關系。2.2傾斜攝影測量原理傾斜航空影像是在拍攝相機的主光軸與豎直方向存在一定夾角的情況下獲取的，其投影 光束關于主光軸是非中心對稱的，對比分析傳統豎直撲i攝的航空影像，可以發現傾斜影像具 有的兒何特征明顯不同于豎直影像，下面結合兩張投彩關系示意圖，總結下傾斜航空影像具 有的特點。1）傾斜影像對應的地表覆蓋區域?yàn)榈妊菪?2o理想情況下，豎直扌n攝影像時投影 光束關于主光軸是

47、中心對稱的，對應的地而區域?yàn)榫匦危谎獌A斜投影時，投影光束只是沿著 主縱線方向呈現線對稱，如圖2.3所示，傾斜影像對應的地而區域?yàn)榈妊菪危籪ig. 2.3 the principle of central projection and oblique projection2)傾斜影像中各部分的攝影比例尺是漸變的23o由于傾斜影像攝影對應的地而形狀 近似為等腰梯形，所以，傾斜影像在垂肯于主縱線的方向上，各像點比例尺相同，而在主縱 線方向上各點比例尺呈漸變趨勢。傾斜影像比例尺的計算模型如下圖2.4所示，傾斜彩像 中某一個像點對應的比例尺分母tm可用下式2.1計算：方cos(0_f)nit =c c

48、osb(2.1)其中，t為r對應的地面模型點，pp為相機主光軸地面的交點，pp/為影像的 像主點，夾角t表示影像的傾角，p表示地面模型點t和攝影中心0的連線與豎直方向 on間的夾角。由上式可以看出，主縱線上各像點的比例尺主耍與夾角b有關。圖2.4傾斜影像比例尺計算模型fig. 2.4 the calculation model of oblique images scale3) 傾斜影像中的各個像點的分辨率均不相同。傾斜影像的攝影比例尺是漸變的，對應 的地面區域又為等腰梯形,致便傾斜影像上的各個像素對應的地面區域大小和形狀都有差界, 即各個像素的分辨率不同，山于前景的采樣間距比后景小，故其前景

49、分辨率較大。4) 傾斜影像上的地物遮擋突出、嚴重24。因傾斜影像的拍攝光軸與垂直于地而的光軸存在較大的夾角，所以相比于豎直影像，傾斜影像上的地物遮擋更為突出、嚴重；5）同一地物對應多重分辨率傾斜影像。由于傾斜相機和垂直相機的焦距不相同，這就 出現了影像間的攝影比例尺不相同的情況，即同一地物具有多重分辨率的影像。通過空中三角測量得到精確外方位元素，同吋結合相機檢校得到的內方位元素，可以利 用共線方程的嚴格解法確定多張影像與地面物體z間的兒何關系（式2.1,圖2.1 ）。""“3(xxj+%(fh)+o3(z zj(2.1)共線方程式中：x, y為量測點像點坐標；x, y, f

50、為影像的內方位元素;xs, ys, zs為攝站點的物方空間坐標；x, y, z為量測點的物方空間坐標；ai, bi, ci （i = l, 2, 3）為外方位沅素組成的9個方向余弦。a.不同影像中同名點的位置b建筑物角點圖2.1多張影像與地面物體的幾何關系2.3傾斜攝影測量影像處理流程及關鍵技術針對上述傾斜航空影像的特點，同時結合考慮傾斜攝影測量的h標產品，傾斜攝影測量 生產技術主要包括影像預處理、多視影像空三加密、4d產品和三維建模等關鍵內容25o 其基本流程如圖2.5所示：首先，傾斜相機在航飛前需要在地面檢校場進行多次單相機檢校，得到準確的單相機檢 校參數，包括內方位元素和畸變差改止參數，

51、然后利川地面單相機檢校參數對航飛得到的原 始影像進行畸變差改正和勻光、勻色處理，這樣得到的預處理數據才可用丁接卜來的空三加 密處理。多視彩像空三加密是傾斜數據處理的關鍵步驟，此時，航飛時記錄的imu慣導數據和 gps定位數據將作為多視影像空三加密的初始外方位元素參與平差計算。完成多視影像空 三加密后，就可得到每張影像在虛擬三維空間中的位置和姿態數據，即精確外方位元素，這 樣無論是垂直影像還是傾斜影像都可根據其對應的精確外方位元素進行實吋量測了。通過多視影像空三加密求得每張影像的楮確外方位兀素后，一方血可以進行傳統的4d 產品生產；另一方面則可創建數據庫，將所有的影像納入到一個統一的實景影像系統中，用 于快速城市三維建模及紋理提取，這也是傾斜航空攝影技術的發展起因和主要用途。圖2.5 傾斜航空影像處理流程fig. 2.5 the processing flow of oblique aerial images在上述傾斜航空攝影數據的處理流程中，多視影像空三加密是整個傾斜數據
