1、會計學1鋼筋混凝土工程建筑施工資料鋼筋混凝土工程建筑施工資料(基礎梁)墊層(矩形梁)(各種截面的異型梁)(鋸齒型樓梯梁的側面)（一）現澆混凝土柱與梁2、現澆混凝土梁項目的劃分：(1) 基礎梁(010403001) ：指單獨的基礎梁，已在基礎中介紹過。(3) 異形梁(010403003)截面非矩形的梁鋸齒型樓梯梁(2) 矩形梁(010403002) ：指截面為矩形的架空的 梁(施工時有底模)。(4) 圈梁(010403004) ：也稱墻箍，其特征是先磚，后澆混凝土。(5) 過梁(010403005) ：為開墻洞(包括門窗洞)而設的梁。(6) 弧型、拱型梁(010403006) 弧型梁：指水平面縱

2、向布置呈弧型的梁。拱型梁：指豎直正立面縱向布置呈拱型的梁。第1頁/共70頁（一）現澆混凝土柱與梁3、項目特征與項目的劃分：（1） 柱的特征應描述以下內容: 柱高度 柱截面尺寸 混凝土的強度等級 混凝土拌和料的要求（2）梁的特征應描述以下內容: 梁底標高； 梁截面 混凝土的強度等級； 混凝土拌和料的要求。說明:【1】柱高不同，分別算；【2】梁底（頂）標高不同，分別算；如二樓的梁和三樓的梁,要分別算，因?yàn)榇怪边\(yùn)輸費用不同；【3】柱梁截面不同，分別算；【4】混凝土不同，分別算；“混凝土不同，分別算”指：1強度不同，分別算,如C20與C25的混凝土價格不同，要分別算；2拌和料要求不同，如普通砼、水下砼

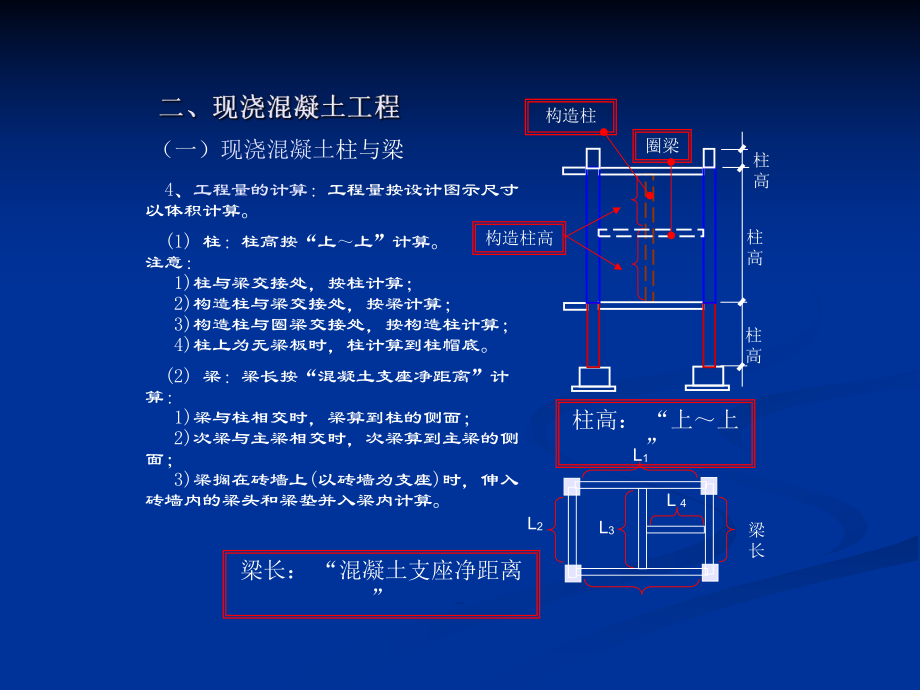

3、、防水砼等都要分別計算。混凝土不同混凝土不同第2頁/共70頁（一）現澆混凝土柱與梁 4、工程量的計算：工程量按設計圖示尺寸以體積計算。 (1) 柱：柱高按“上上”計算。注意： 1)柱與梁交接處，按柱計算； 2)構造柱與梁交接處，按梁計算； 3)構造柱與圈梁交接處，按構造柱計算； 4)柱上為無梁板時，柱計算到柱帽底。 (2) 梁：梁長按“混凝土支座凈距離”計算： 1)梁與柱相交時，梁算到柱的側面； 2)次梁與主梁相交時，次梁算到主梁的側面； 3)梁擱在磚墻上(以磚墻為支座)時，伸入磚墻內的梁頭和梁墊并入梁內計算。柱高柱高柱高構造柱高圈梁柱高： “上上”構造柱梁長梁長： “混凝土支座凈距離”L1L

4、2L3L 4第3頁/共70頁(二)現澆混凝土墻 1、現澆混凝土墻項目的劃分： (1) 直形墻（010404001）：指在水平面上，縱向布置為直形的墻。 (2) 弧形墻（010404002）：指在水平面上，縱向布置為弧形的墻。 3、工程量的計算：工程量按設計圖示尺寸以體積計算。 (1) 不扣除單個面積0.3m2的孔洞； (2) 與墻相連柱、壁柱、 壁梁等， 包括其凸出墻外部分均并入墻內計算。柱與墻相連，包括其凸出部分，并入墻內計算AA平面圖AA剖面壁梁，包括其凸出部分，并入墻內計算 2、項目特征： (1) 混凝土墻的類型； (2) 混凝土墻的厚度； (3) 混凝土的強度等級； (4) 混凝土拌和

5、料的要求。墻厚不同,要分別計算。混凝土不同,要分別計算。第4頁/共70頁(三)現澆混凝土板 1、現澆混凝土板項目的劃分：注意：圈梁、以柱為支座的連系梁、框架梁，不得并入板內按有梁板計算。如圖：* KJL、LL以柱為支座，不得并入板內按有梁板計算；* CL應并入板內按有梁板計算；KJLKJLLLLLCLCLKJLKJLLLLLCLCLCLCL有梁板肋形板：板中梁為單向；梁中距1m；密肋板：板中梁為單向；梁中距1m；井字板：板中梁為雙向交叉呈“井”字形布置。LLL左圖：梁中距 L1m，為肋形板梁中距 L1m，為密肋板（井字板）(1) 有梁板(010405001) ，指帶肋的混凝土板。第5頁/共70

6、頁(3) 平板(010405003) ：指以墻或梁為支座的混凝土板。(三)現澆混凝土板1、現澆混凝土板項目的劃分：柱基柱帽柱高無梁板柱帽并入無梁板內計算(2) 無梁板(010405002) ：指以柱為支座的混凝土板。第6頁/共70頁(4) 拱板(010405004) ：指一個方向?yàn)橹毙危涣硪粋€(gè)方向?yàn)榛⌒蔚幕炷涟濉?5) 薄殼(010405005) ：指兩個方向均為弧形的混凝土板，包括球型和馬鞍形板。(6) 欄板(010405006) ：指樓梯、走廊、陽臺等處，豎直的混凝土板。(7) 天溝、 挑檐板(010405007) ：包括伸出墻外的板和翻口等構件。(8) 雨棚、 陽臺(010405008

7、) ：包括伸出墻外的挑梁(牛腿) 、臺口梁、平板、雨棚翻口等構件；不包括陽臺欄板、欄桿、扶手。(9) 其他板(010405009) ：指上述板以外的混凝土板。(三)現澆混凝土板 1、現澆混凝土板項目的劃分：第7頁/共70頁(三)現澆混凝土板2、項目特征的描述與項目劃分：(1)有梁板、無梁板、平板、拱板、薄殼、欄板應描述： 1) 板底標高； 2) 板厚度； 3) 混凝土強度等級； 4) 混凝土拌和料的要求。【1】板底（頂）標高不同，分別算；如二樓的板和三樓的板,要分別算【2】板厚不同，分別算；【3】混凝土不同，分別算；(2)天溝、 挑檐板、雨棚、 陽臺和其他板應描述： 1) 混凝土強度等級； 2

8、) 混凝土拌和料要求。混凝土不同，分別算；第8頁/共70頁3、工程量計算規則： (1)工程量按設計圖示尺寸以體積計算。 (2)計算以下構件工程量時， “計價規范”規定不扣除單個面積0.3m2的孔洞： 1) 有梁板 2) 無梁板 3) 平板 4) 拱板 5) 薄殼 6) 欄板 (3)計算以下構件工程量時，“計價規范”沒有規定不扣除單個面積0.3m2的孔洞。 1) 天溝 2) 挑檐板 3) 雨棚 4) 陽臺 5) 其他板不扣除單個面積0.3m2的孔洞(三)現澆混凝土板第9頁/共70頁1、現澆混凝土樓梯項目的劃分： (1) 直形樓梯（010406001）,即普通樓梯 (2) 弧形樓梯（0104060

9、02）(三)現澆混凝土樓梯3、工程量計算規則：按設計圖示尺寸以水平投影面積計算。 注意以下三個問題： “包括”和“不包括” “不扣”和“不加” 樓梯與樓面板的界線2、項目特征應描述的內容： (1) 混凝土的強度等級； (2) 混凝土拌和料要求。注意：規范沒有規定，樓梯板厚要描述，但樓梯工程量按m2計算，板厚不同，單價也不同，因此，項目特征應描述板厚。 (1) “包括”與“不包括”：1) 包括 休息平臺樓梯梁樓梯板2) 不包括 樓梯基礎樓梯柱樓梯欄板、欄桿、扶手第10頁/共70頁(三)現澆混凝土樓梯(2) “不扣”與“不加” ： 1)不扣除寬度500mm的樓梯井； 2)不加計伸入墻內部分的混凝土

10、。L* L為樓梯井寬度。* L 500mm時，樓梯井的面積不扣除。樓梯井3、工程量計算規則：按設計圖示尺寸以水平投影面積計算。 注意以下三個問題： “包括”和“不包括” “不扣”和“不加” 樓梯與樓面板的界線第11頁/共70頁(三)現澆混凝土樓梯 (3) 樓梯與樓面板的分界線： 1) 樓梯與樓面板之間有梁時，以梁為界，梁算在樓梯內。 2) 樓梯與樓面板之間無梁時，以最上步300處為界。(樓梯與樓面板之間有梁時分界線)(樓梯與樓面板之間無梁時分界線)300此為分界線：1) 界線右側按樓梯計算(m2)；2) 界線左側按樓板計算(m3)；3、工程量計算規則：按設計圖示尺寸以水平投影面積計算。 注意以

11、下三個問題： “包括”和“不包括” “不扣”和“不加” 樓梯與樓面板的界線第12頁/共70頁(四)現澆混凝土其他構件(010407001)1、概念：“其他構件” ，指沒有在“規范”中列出的現澆混凝土構件。鋼筋砼壓頂是最常見的“其他構件” 。2、項目特征： “其他構件”的種類和形狀是不確定，其特征要根據設計圖紙進行“具體的”描述，也可以直接采用詳見圖號的方式（如設計套用標準圖集的，采用詳見圖集圖號的方式）予以描述。 3、工程量計算規則：由于不同的“其他構件” ，其形狀相差很大，因此,要根據具體情況，按設計圖示尺寸, 可以以體積（m3）、面積（m2）或長度計算。第13頁/共70頁（六）散水和

12、坡道(010407002) 1、概念： 1）散水，也稱墻腳護坡。設在外墻腳外側，作用是防止雨(廢)水滲入(腐蝕)磚墻。 2）坡道，是上下交通設施。 2、工程內容： 包括土方、墊層、混凝土澆搗、變形縫等。 3、特征的描述： 項目特征按構造逐層描述其材質、厚度、做法等，如設計套用標準圖集，可采詳見圖集圖號的方式描述。 4、工程量計算規則： 按設計圖示尺寸以面積()計算。 * 不扣除單個面積0.3以內的孔洞所占面積。 * 散水和坡道，功能不同，但構造（做法）相似，因此可以使用同一個“統一編碼” 。第14頁/共70頁（七）電纜溝、地溝(010407003) 1、工程內容： 包括土石方、墊層、溝的混凝土

13、澆搗、刷防腐材料等。 2、特征的描述： 截面尺寸； 墊層材料種類和厚度； 混凝土強度等級； 混凝土拌和料要求； 防腐材料種類。 * 如設計套用標準圖集，可采詳見圖集圖號的方式描述。 3、工程量計算規則： 按設計圖示尺寸以長度計算。第15頁/共70頁 具體做法，通常由設計院在施工圖設計中予以規定。（八）后澆帶(010408001) 1、后澆帶的部位： 地下室底板； 地下室擋土墻； 上部結構的梁、板； 非地下室的基礎。 具體做法，通常由施工單位在施工組織設計中予以規定。 后澆帶,是防止施工期間因不均勻沉降造成結構破壞的一種施工技術措施。虛線部位為后澆帶裙房：地下1層；地上2層主體地下1層地上

14、30層1 1詳見，砼墻后澆帶做法第16頁/共70頁地下室底板后澆帶做法(1-1剖面)止水帶后澆帶處加鋼筋砼墊層鋼筋砼墊層原底板鋼筋 色區，為后澆帶，工程結頂后，再用強度高12級的混凝土補搗1.地下室底板后澆帶第17頁/共70頁地下室砼墻后澆帶做法(平面)原砼墻鋼筋內外地下室外側，砌磚墻，用于施工期間防水止水帶后澆帶處加鋼筋 色區，為后澆帶，工程結頂后，再用強度高12級的混凝土補搗2.地下室砼墻后澆帶第18頁/共70頁（八）后澆帶(010408001) 2、特征的描述： 1)部位； 2)混凝土強度等級； 3)混凝土拌和料要求； 3、工程量計算規則： 按設計圖示尺寸以體積(m3)計算。 4、地下室

15、后澆帶中的止水帶種類 1)鋼板止水帶-補充項目計算； 按預埋鐵件(010417220)計算 2)橡膠止水帶 3)其他止水帶補充項目計算；第19頁/共70頁(一)項目的劃分與工程量的計算： 預制混凝土工程共有6個分部工程，25個分項工程。6個分部工程 即，6類構件柱類梁類屋架類板類樓梯其他類工程量按體積(m3)或件計算* 板上扣單個300300的洞不扣工程量按體積(m3)計算*常用的兩個項目： 預制過梁(010410003) 預制空心板(010412002) (二)項目特征的描述： 1、單件體積或構件尺寸； 2、安裝高度； 3、混凝土強度等級； 4、砂漿強度等級。預制構件設計套用標準圖集較多，故

16、項目特征可以采用“詳見圖集圖號”方式予以描述第20頁/共70頁(一)鋼筋和鐵件工程項目的劃分 鋼筋和鐵件工程共有2個分部10個分項工程，一般在工程實際中發生較多有以下4個項目： 1、現澆混凝土鋼筋(010416001) ； 2、預制混凝土鋼筋(010416002) ； 3、鋼筋籠(010416004) ，已在打樁工程中介紹； 4、鐵件(010417002) 。(二)鋼筋和鐵件項目特征的描述： 1、鋼筋項目特征應描述以下內容： （1）鋼筋種類 （2）鋼筋規格 2、鐵件項目特征應描述以下內容： （1）鋼材種類 （2）鋼材規格 （3）鐵件尺寸如鋼種和規格有所不同都要分別列項計算，一個工程會有許多項目

17、，因此也可以只按鋼種劃分項目第21頁/共70頁(三)鋼筋工程量的計算： 鋼筋工程量 = 鋼筋長度(米) 每米理論質量每米理論質量，可以從五金手冊中查得根據圖紙計算所得 不同工程估價鋼筋長度的計算與施工下料鋼筋長度的計算注意 工程估價鋼筋長度的計算時：不考慮鋼筋轉彎伸長；不考慮度量差 規范規定鋼筋長度按圖示尺寸計算第22頁/共70頁(三)鋼筋長度的計算： 1、抗震要求梁(框架梁、連系梁)的水平受力鋼筋： (1)沒有外伸時， 梁多跨通長水平鋼筋長度 =(兩端支座間凈距+2錨固長度) 根數 (2)有外伸時， 外伸梁處，計算到梁頭-保護層厚+(梁頭高-2保護層厚) (3)上部端支座加筋 第一排加筋長度

18、=(3分之1凈跨+錨固長度) 根數 第二排加筋長度=(4分之1凈跨+錨固長度) 根數 (4)上部中間支座加筋 第一排加筋長度=(較大跨的3分之1凈跨2+支座寬) 根數 第二排加筋長度=(較大跨的4分之1凈跨2+支座寬) 根數 第23頁/共70頁(三)鋼筋長度的計算： 2、柱、墻、基礎、梁腰筋、非抗震梁筋、各種構造鋼筋等， 長度 =(構件長保護層厚+圓鋼的彎勾+彎段加長) 根數 3、箍筋、拉筋等 長度=(各段“扣主筋保護后”凈長累加+兩個套勾長) 根數 4、板筋 下部鋼筋長度=配筋范圍長度+圓鋼的彎勾2 根數 上部鋼筋長度=配筋范圍長度+(板厚-保護層厚)2 根數 5 、未注搭接長度不計算； 注

19、意：“浙江省定額”與“計價規范”鋼筋計算差異較大， “浙江省定額”規定： 1.搭接長度按手工綁扎35d考慮，豎筋層高3M以內2層計算1個， 3M以上每層計算1個，單根筋連續長每超8米計算1個； 2.22以上鋼筋,設計用套筒冷壓接頭或錐型螺紋接頭時,接頭按個另計,鋼筋搭接長度不再計算； 3.箍筋可以按構件斷面周長計算； 4.雙層鋼筋撐腳，基礎板1個/m2，2板厚+1m；板4個/m2，2板厚+0.1m 5.設計為6，而實際6.5時，按6.5計算。第24頁/共70頁(四)記住重要參數： (1) 保護層厚： 基礎35mm； 梁柱25mm； 板15mm； 鋼筋籠50mm； (2) 圓鋼筋的半圓彎勾長6.

20、25d； (3) 梁箍筋加密區：1.5H； (4) 梁上部附加主筋支座外的長度 第一排，L0/3； 第二排，L0/4； (5) 錨固長度：C20混凝土中40d；混凝土強度等級每提高一級，增加5d； (6) 抗震要求，一對套勾平均長0.19m。第25頁/共70頁第26頁/共70頁六、工程量計算舉例-資料 圖紙說明：(1)砌體： 女兒墻和磚基礎，MU7.5標準水泥磚墻，1磚厚, M5.0水泥砂漿實砌；其他，MU7.5標準灰砂磚墻，1磚厚或1/2磚厚， M5.0混合砂漿實砌； 墻柱加固筋為26500,錨入砌體1000；(2)外墻裝飾： 水泥砂漿抹灰(1:3水泥砂漿底， 1:1水泥砂漿面) ； (3)

21、室內裝飾： 1)墻面：衛生間水泥砂漿(1:3水泥砂漿底， 1:1水泥砂漿面)墻裙2000高；其余均石灰砂漿中級抹灰(三遍)。 2)天棚：石灰砂漿中級抹灰(三遍)； 3)地面:片石墊層150厚；C20混凝土墊層100厚；水泥砂漿面層20厚(1:3水泥砂漿底， 1:1水泥砂漿面) 。建施-01圖號第27頁/共70頁六、工程量計算舉例-資料圖紙說明(續)：(4)門窗：M-1，100系列鋁合金地彈門，洞口尺寸15002400，共1樘；預制過梁1202402000M-2，無亮貼皮實木裝飾門， 洞口尺寸9002100， 共4樘；預制過梁802401400 (僅用于1磚墻上) M-3，有亮貼皮實木裝飾門，

22、洞口尺寸9002400， 共1樘；預制過梁802401400C-1，90系列鋁合金推拉窗， 洞口尺寸15001500，共4樘；預制過梁1202402000C-2，90系列鋁合金推拉窗， 洞口尺寸12001500，共5樘；預制過梁1002401700建施-02圖號第28頁/共70頁六、工程量計算舉例-資料圖紙說明(續)：(5)屋面及排水： C20細石混凝土找坡(平均40厚,放坡2%) ，共混卷材(帶鋁膜)防水層，在女兒墻處上翻250高。 110UPVC落水管,2處。(6)油漆和涂料： 1)木門：刮膩?zhàn)樱?潤油粉，淺灰藍磁漆三遍。 2)外墻面(女兒墻內面及頂面除外)：刮膩?zhàn)樱呒?jí)涂料二遍。 3)室

23、內抹灰面：刮膩?zhàn)樱咨槟z漆二遍。建施-03圖號第29頁/共70頁 例：如圖，衛生間M-2M-1M-2M-3M-2M-2C-1C-1C-1C-1C-2C-2C-2C-2C-2 1234400040004000AB600012020601202060建筑平面圖II建施-04圖號第30頁/共70頁0.000.00 -0.503.50AB500 900 1500 500 6000I-I剖面鋼筋混凝土壓頂24080 38；分布筋6200建施-05圖號六、工程量計算舉例-資料第31頁/共70頁 例：如下圖，基礎混凝土C20，墊層混凝土C10，1磚厚標準磚墻，0.00以下用M5.0水泥砂漿實砌，磚基礎頂做

24、防水砂漿基礎防潮層20厚，基礎墻身抹防水砂漿一遍，防水砂漿配合比1：2加5%防水劑，三類土，交付施工標高-0.50。 試計算土方、基礎、防潮層工程量，并編制分部分項工程量清單。111111112222J1J1J2J2J2J2J1J1AB60001234600600600600800800800800400040004000柱截面400400(余同) 結-01第32頁/共70頁結施-02圖號11剖面(22剖面) 1000(1200)100100300-1.601004004008150上下各318101506200 1200(1600)600 1200(1600)600 J1 (J2)20010

25、0600-1.6033剖面 1200(1600)10010016150雙向3338KZ1(標高-0.84.00)81004004006 25柱在基礎內插筋底部直彎段長度為150;上下支座500內箍筋加密850第33頁/共70頁結施-03圖號結構梁平面4 182 18+2 20KL2(3) 250500 8-100/200(2) 218G2 12, 6-4002 18+2 204 181234400040004000BA6000KL1(1) 25055010-100/200(2) G2 12, 6-4002 222 22+2 202 22+2 204 223 183 183 18KL2(3)KL

26、1(1)KL1(1)KL1(1)CL1(3)CL1(3) 2003506-150(2)216；2 16第34頁/共70頁注：1、未注明的分布筋6200； 2、板厚h=100結構板平面1234400040004000BA60001500101001500 1500101001215012150101503.50h=100結施-04圖號第35頁/共70頁混凝土柱、混凝土墻混凝土梁(分層計算)混凝土板(分層計算)混凝土樓梯(如有)壓頂及其他(如有)預制構件(如有)鋼筋工程混凝土工程量計算一般順序 1、先統計后計算； 2、分層計算； 3、各層計算完畢，及時匯總； 4、各層相差不大，利用已計算層的匯總進

27、行增減調整。基本方法 記住：現澆混凝土結構構件中只有樓梯算面積；其他均算體積。第36頁/共70頁第一步,計算柱與墻(本例只有一層,并只有一種柱)本例只有一層,并只有一種柱:(1)KZ1,矩形柱,共8支,C20,400400,高4.8m(標高-0.8m4m),V=0.40.44.88(支)=6.14(m3)計算要點:1.先計算柱,后計算墻;2.多層的,有時應分層計算;3.計算柱時,先統計各種柱的根數,再一起計算;4.某一層計算完畢時,及時匯總;5.計算上一層時,先上下層圖紙比較, (1)如完全相同,復制上層的匯總數即可; (2)如上下層相差不大,以已計算的下層匯總數為基礎,只對上 下不同的局部進

28、行增減調整即可; (3)如相差很大,建議另行算一遍。第37頁/共70頁第二步,計算梁與板, (分層計算,本例只有一層)計算要點: 1.由下而上,分層計算; 2.每一層,先計算梁;后計算板; 3.計算梁時.先統計各梁的根數(按軸線順序統計), 后一起計算; 4.計算板鋼筋時.圖紙復雜時,可分塊(區)逐一計算. 5.各層計算完畢后,及時匯總. 6.計算另一層時,先上下層圖紙比較, (1)如完全相同,復制上層的匯總數即可; (2)如上下層相差不大,以已計算的下層匯總數為基 礎,只對上下不同處局部進行增減調整即可; (3)如相差很大,建議另行算一遍。 第38頁/共70頁第二步,計算梁與板, (分層計算

29、,本例只有一層)屋面結構：(2)KL1(1),矩形梁, 250550,共4軸(1,2,3,4軸),C20頂標高3.5m,V=0.250.55(6-0.4) 4(軸)=3.08(m3)(3)KL2(3) ,250500,共2軸(A,B軸), C20矩形梁,頂標高3.5m,V=0.250.5(4-0.4) 3(跨) 2軸=2.7(m3)(4)CL1(3) ,200350,共2道,每道3跨, C20矩形梁,頂標高3.5m,V=0.20.35(4-0.25) 3(跨) 2軸=1.58(m3)(5) C20平板,厚0.1m，頂標高3.5m,V=(4-0.25) (6-0.25-0.22) 3 (跨) 0

30、.1=6.02(m3) (說明,上述(4)CL1和(5)平板可以合并為有梁板)第39頁/共70頁第三步,計算樓梯,(本例沒有樓梯)第四步,計算其他構件, (通常有壓頂,地下室后澆帶,其他,本例只有壓頂)(6)女兒墻壓頂：C20,80240, (通常見建施女兒墻詳圖)V=0.080.24(6+12) 2-0.48=8.50(m3)第五步，計算預制構件(通常有過梁,架空地面的空心板，本例只有過梁)(7)預制過梁,C20,1202402000,5塊工程量=5塊(8)預制過梁, C20,1002401700,5塊工程量=5塊(9)預制過梁, C20,802401400,5塊工程量=5塊第40頁/共70

31、頁 基本方法 1、利用計算混凝土?xí)r統計的數據； 2、先主筋,后箍筋或分布筋; 3、分層計算； 4、各層計算完畢，及時匯總； 5、各層相差不大，利用已計算層的匯總進行增減調整。 6、粗鋼筋要算仔細一點;細鋼筋可算粗略一點。鋼筋籠,已在打樁工程介紹鋼筋計算一般順序獨立基礎鋼筋基礎梁鋼筋基礎板鋼筋基礎鋼筋柱鋼筋(包括暗柱)梁鋼筋(包括暗梁)板鋼筋樓梯鋼筋其他鋼筋預制構件鋼筋墻鋼筋第41頁/共70頁16150雙向16第一步,計算基礎鋼筋(一)獨立基礎鋼筋J1,4個, 16150雙向工程量=(1.2-0.07)( + 1)2(向)4(個)1.58(kg/m)1.130.15=129(kg)9根J2,4個

32、,16150雙向工程量=(1.6-0.07)( + 1)2(向)4(個)1.58(kg/m)1.530.15=213(kg)11根獨立基礎鋼筋小計:16鋼筋=129+213=342 (kg)1.131.53第42頁/共70頁六、工程量計算舉例-鋼筋計算 基礎梁鋼筋布置的范圍: 基礎梁縱向鋼筋的形狀:(二)計算基礎梁鋼筋第43頁/共70頁六、工程量計算舉例-鋼筋計算(二)計算基礎梁鋼筋(1)第1、2、3、4軸,上下3+3 18工程量=6.3-0.07+(0.8-0.07)26(根)4(軸)2(kg/m) =369(kg)8150箍工程量=(0.3-0.07)+(0.8-0.07)2+ 0.19(

33、 +1) 4(軸)0.395(kg/m)=143(kg)6.230.1543根(2)第A、B軸,上下3+3 18工程量=12.3-0.07+(0.8-0.07)26(根)2(軸)2(kg/m) =329(kg)8150箍工程量=(0.3-0.07)+(0.8-0.07)2+ 0.19( +1) 2(軸)0.395(kg/m)=138(kg)12.230.1583根基礎梁鋼筋小計：18:369+329= 698(kg)8: 143+138=281(kg)12.23也是箍筋配筋范圍6.23也是箍筋配筋范圍第44頁/共70頁 基礎板鋼筋布置的范圍:第三步,基礎板鋼筋六、工程量計算舉例-鋼筋計算第45

34、頁/共70頁六、工程量計算舉例-鋼筋計算(三)基礎板鋼筋10150主筋6200分布筋(1)第A、B軸板筋(1-1剖面)工程量=(1-0.07+26.250.01)( +1) 2軸 0.617(kg/m)=113(kg)13-0.070.1587根工程量=(13-0.07+26.250.006)( +1) 2軸 0.222(kg/m)=35(kg)1-0.070.26根10150主筋6200分布筋(2)第1、4軸板筋(1-1剖面)工程量=(1-0.07+26.250.01)( +1) 2軸 0.617(kg/m)=61(kg)7-0.070.1547根工程量=(7-0.07+ 26.250.00

35、6)( +1) 2軸 0.222(kg/m)=17(kg)1-0.070.26根第46頁/共70頁六、工程量計算舉例-鋼筋計算(三)基礎板鋼筋(3)第2、3軸板筋(2-2剖面)工程量=(1.2-0.07+26.250.01)( +1) 2軸 0.617(kg/m)=73(kg)7-0.070.1547根10150主筋6200分布筋工程量=(7-0.07+26.250.006)( +1) 2軸 0.222(kg/m)=22(kg)1.2-0.070.27根基礎板鋼筋小計:10鋼筋:113+61+73=247(kg)6鋼筋:35 +17 +22=74(kg)第47頁/共70頁六、工程量計算舉例-鋼

36、筋計算(四)基礎鋼筋匯總基礎鋼筋匯總表18698(kg)16342(kg)10247 (kg)8281(kg)6 74(kg)第48頁/共70頁計算要點:1.多層的,有時應分層計算;2.先統計,各種柱的根數(計算混凝土?xí)r已統計);3.先計算主筋,后計算箍筋;4.計算完畢,及時匯總。六、工程量計算舉例-鋼筋計算第二步,計算柱鋼筋KZ1(標高-0.84.00)81004004006 2581008100梁下500內加密8508100基礎上500內加密850基礎內38梁-1.600-0.8000.0004.0003.500箍筋布置示意直彎段長150加密區箍筋個數計算原則：先和非加密區一起計算,后另加

37、5個第49頁/共70頁六、工程量計算舉例-鋼筋計算第二步,計算柱鋼筋25 6KZ1,(共8支)工程量=(4+1.6-0.025-0.035+0.15)6根8柱3.85/m =1052()8100,2處500內加密,基礎內3個工程量=(0.4-0.05)4+0.19( +1)+52+3 8柱0.395/m=312（）49個2處加密區,各另加5個基礎內另加3個共62個25主筋 6柱鋼筋小計1052()8： 312（）4+0.8-0.0250.125： 第50頁/共70頁25 6六、工程量計算舉例-鋼筋計算第三步,計算各層平面結構(梁與板)鋼筋計算要點:1.由下而上,分層計算;2.每一層,先計算梁鋼

38、筋;后計算板鋼筋;3.計算梁鋼筋時.先統計各梁的根數(按軸線順序統計),后計算; 先計算直鋼筋,后計算箍筋.4.計算板鋼筋時.圖紙復雜時,可分塊(區)逐一計算. (1)各塊(區),先計算下部鋼筋,后計算上部鋼筋; (2)計算下部鋼筋時,先計算主筋,后計算分布筋; (3)計算上部鋼筋時,先上部負受力筋,再計算負受力筋的分布筋;5.各層計算完畢后,及時匯總.6.計算上一層時,先上下層圖紙比較, (1)如完全相同,復制上層的匯總數即可; (2)如上下層相差不大,以已計算的下層匯總數為基礎,只對上 下不同的局部進行增減調整即可; (3)如相差很大,建議另行算一遍。第51頁/共70頁非加密區1.5H(梁

39、高)范圍為箍筋加密區柱L013L013L0錨固長度柱加密區加密區腰筋,屬于構造筋, “平法”用G表示。通常,兩端伸入支座底(減保護層)即可,如伸入支座底15d時,要轉彎達到15d。其箍筋無須加密。涂黑處為次梁,其兩側各另加2個箍筋六、工程量計算舉例-鋼筋計算第三步,計算各層平面結構(梁與板)鋼筋(一)計算梁鋼筋(1) KL1(1) (第1、2、3、4軸)第52頁/共70頁六、工程量計算舉例-鋼筋計算第三步,計算各層平面結構(梁與板)鋼筋(一)計算梁鋼筋(1) KL1(1) ,第1、2、3、4軸(4件)20 上邊支座加2(每根梁2處)工程量=(3分之1凈跨+錨固長度)根數2處4件2.47/m =

40、(5.63+400.02)2根2處4件2.47/m =105(kg)22上222下4+工程量=(兩端支座間凈距+2錨固長度) 鋼筋根數 梁件數每米理論質量 =(6-0.4)+2(400.022)6根4件2.98/m =526()5.612 腰筋 2工程量=(梁包括兩端支座總長2保護層厚)根數4件 =(6+0.4-20.025)2根4件0.888=45(kg) 腰筋的箍筋的配筋范圍6.35m6.35第53頁/共70頁六、工程量計算舉例-鋼筋計算第三步,計算各層平面結構(梁與板)鋼筋(一)計算梁鋼筋(1) KL1(1) ,第1、2、3、4軸(4件)(續)箍筋 10-100/200(2) ,2次梁邊

41、共另加4個工程量=(梁寬-保護層)+ (梁高-保護層) 2+0.19 (凈跨0.21.5梁高0.2+1+2處+4個)4件每米質量4件0.617kg/m =161(kg) =(0.25-0.05)+(0.55-0.05) 2+0.19 (5.60.21.50.550.2+1+2處+4個)284共41個第54頁/共70頁六、工程量計算舉例-鋼筋計算第三步,計算各層平面結構(梁與板)鋼筋(一)計算梁鋼筋(1) KL1(1) ,第1、2、3、4軸(4件)(續)腰筋的箍筋 6-400工程量=(梁寬-保護層)+2半圓彎勾(配筋范圍間距+1) 4件0.222kg/m =(0.25-0.05)+26.250.

42、006(6.350.4+1) 4件0.222kg/m =4(kg)18個注:配筋范圍長度6.35m,見腰筋的計算式。第55頁/共70頁1.5H(梁高)范圍為箍筋加密區L0L0L013L013L013錨固長度柱柱柱柱非加密上部中間支座加筋,如支座兩側梁的凈跨度(L0)不同時,以大者為準。公式:鋼筋長=支座寬+2V兩側L0腰筋,屬于構造筋, “平法”用G表示。通常,兩端伸入支座底(減保護層)即可,如伸入支座底15d時,要轉彎達到15d。其箍筋無須加密。六、工程量計算舉例-鋼筋計算第三步,計算各層平面結構(梁與板)鋼筋(一)計算梁鋼筋(2) KL2(3) ,第A、B軸(2件)第56頁/共70頁六、工

43、程量計算舉例-鋼筋計算第三步,計算各層平面結構(梁與板)鋼筋(一)計算梁鋼筋(2) KL2(3) ,第A、B軸(2件)(續)18上218下3+工程量=(兩端支座間凈距+2錨固長度) 鋼筋根數 梁件數每米理論質量 =(12-0.4)+2(400.018)5根2件2/m =261()18 上邊支座加2(每根梁2處)工程量=(3分之1凈跨+錨固長度)根數2處2件2/m =(4-0.4)3+400.0182根2處2件2/m =31(kg)20上中間支座加2(每根梁2處)工程量=(23分之1凈跨+柱寬)根數2處2件2/m =2(4-0.4)3+0.42根2處2件2.47/m =55(kg)第57頁/共7

44、0頁六、工程量計算舉例-鋼筋計算第三步,計算各層平面結構(梁與板)鋼筋(一)計算梁鋼筋(2) KL2(3) ,第A、B軸(2件) (續)12 腰筋 2工程量=(梁包括兩端支座總長2保護層厚)根數2件 =(12+0.4-20.025)2根2件0.888=44(kg) 腰筋的箍筋的配筋范圍6.35m12.35箍筋 8-100/200(2) ,共3等跨工程量=(梁寬-保護層)+ (梁高-保護層)2+0.19 (凈跨0.21.5梁高0.2+1+2處)3跨2件每米質量=95(kg) =(0.25-0.05)+(0.5-0.05)2+0.19 (4-0.40.21.50.50.2+1+2)3跨2件0.39

45、5 共27個第58頁/共70頁六、工程量計算舉例-鋼筋計算第三步,計算各層平面結構(梁與板)鋼筋(一)計算梁鋼筋(2) KL2(3) ,第A、B軸(2件) (續)腰筋的箍筋 6-400工程量=(梁寬-保護層)+2半圓彎勾(配筋范圍間距+1) 2件0.222kg/m =(0.25-0.05)+26.250.006(12.350.4+1) 2件0.222kg/m =4(kg)32個注:配筋范圍長度12.35m,見腰筋的計算式。第59頁/共70頁六、工程量計算舉例-鋼筋計算第三步,計算各層平面結構(梁與板)鋼筋(一)計算梁鋼筋(3) CL1(3) ,(共2件)(續)工程量=(兩端支座間凈距+2錨固長度) 鋼筋根數 梁件數每米理論質量 =(12-0.25)+2(400.016)4根2件1.58/m =165()上下共4 16工程量=(梁寬-保護層)+ (梁高-保護層) 2+0.19 （梁包括兩端支座總長2保護層厚間距+1）2件0.222kg/m6-150(2)=（0.2-0.05）2+（0.35-0.05）2 2+0.19（12.25-0.050.15+1）2件0.222kg/m =72（kg）共82個第60頁/共70頁六、工程量計算舉例-鋼筋計算第三步,計算各層平面結構(梁與板)鋼筋(二)計算板鋼筋1234400040004000BA60001500101001500 1500
