1、室內燃氣管道設計 一、設計依據：1、國家標準?城鎮燃氣技術標準?GB50494-20212、國家標準?城鎮燃氣設計標準?GB50028-20063、上海市工程建設標準?城市煤氣、天然氣管道工程技術規程?DGJ08-10-20044、上海市工程建設標準?燃氣直燃型吸收式冷熱水機組工程技術規程?DGJ08-74-20045、上海市工程建設標準?住宅設計標準?DGJ08-20-2007二、設計內容1、燃氣壓力級制：室內用戶最高壓力要求1國家標準：表1021 用戶室內燃氣管道的最高壓力(表壓Mpa)燃氣用戶最高壓力工業用戶獨立、單層建筑其他商業用戶居民用戶(中壓進戶)居民用戶(低壓進戶)&#

2、160;   注：1 液化石油氣管道的最高壓力不壓大于；    2 管道井內的燃氣管道的最高壓力不應大于02MPa；    3 室內燃氣管道壓力大于08MPa的特殊用戶設計應按有關專業標準執行。技規第條，不應大于的說明可按注3執行表1022 民用低壓用氣設備燃燒器的額定壓力(表壓kPa) 燃氣燃燒器人工煤氣天然氣液化石油氣礦井氣天然氣、油田伴生氣、液化石油氣混空氣民用器具或2上海標準：第條居民生活用燃氣應采用低壓供給，低壓燃氣供給的民用燃具額定壓力不應低于：人工煤氣0.01MPa 天然氣0.02

3、 MPa2、管材選擇1024 室內燃氣管道選用鋼管時應符合以下規定：1 鋼管的選用應符合以下規定：1)低壓燃氣管道應選用熱鍍鋅鋼管(熱浸鍍鋅)，其質量應符合現行國家標準?低壓流體輸送用焊接鋼管?GBT 3091的規定；2)中壓和次高壓燃氣管道宜選用無縫鋼管，其質量應符合現行國家標準?輸送流體用無縫鋼管?GBT8163的規定；燃氣管道的壓力小于或等于04MPa時，可選用本款第1)項規定的焊接鋼管。2 鋼管的壁厚應符合以下規定：1)選用符合GBT 3091標準的焊接鋼管時，低壓宜采用普通管，中壓應采用加厚管；2)選用無縫鋼管時，其壁厚不得小于3mm，用于引入管時不得小于35mm；3)在避

4、雷保護范圍以外的屋面上的燃氣管道建筑沿外墻架設的燃氣管道，采用焊和高層接鋼管或無縫鋼管時其管道壁厚均不得小于4mm。3 鋼管螺紋連接時應符合以下規定：1)室內低壓燃氣管道(地下室、半地下室等部位除外)、室外壓力小于或等于02MPa的燃氣管道，可采用螺紋連接；管道公稱直徑大于DN100時不宜選用螺紋連接。2)管件選擇應符合以下要求：管道公稱壓力PN001MPa時，可選用可鍛鑄鐵螺紋管件；管道公稱壓力PN02MPa時，應選用鋼或銅合金螺紋管件。3)管道公稱壓力PNO2MPa時，應采用現行國家標準?55。密封螺紋第2局部：圓錐內螺紋與圓錐外螺紋?GBT 73062規定的螺紋(錐錐)連接。4)密封填料

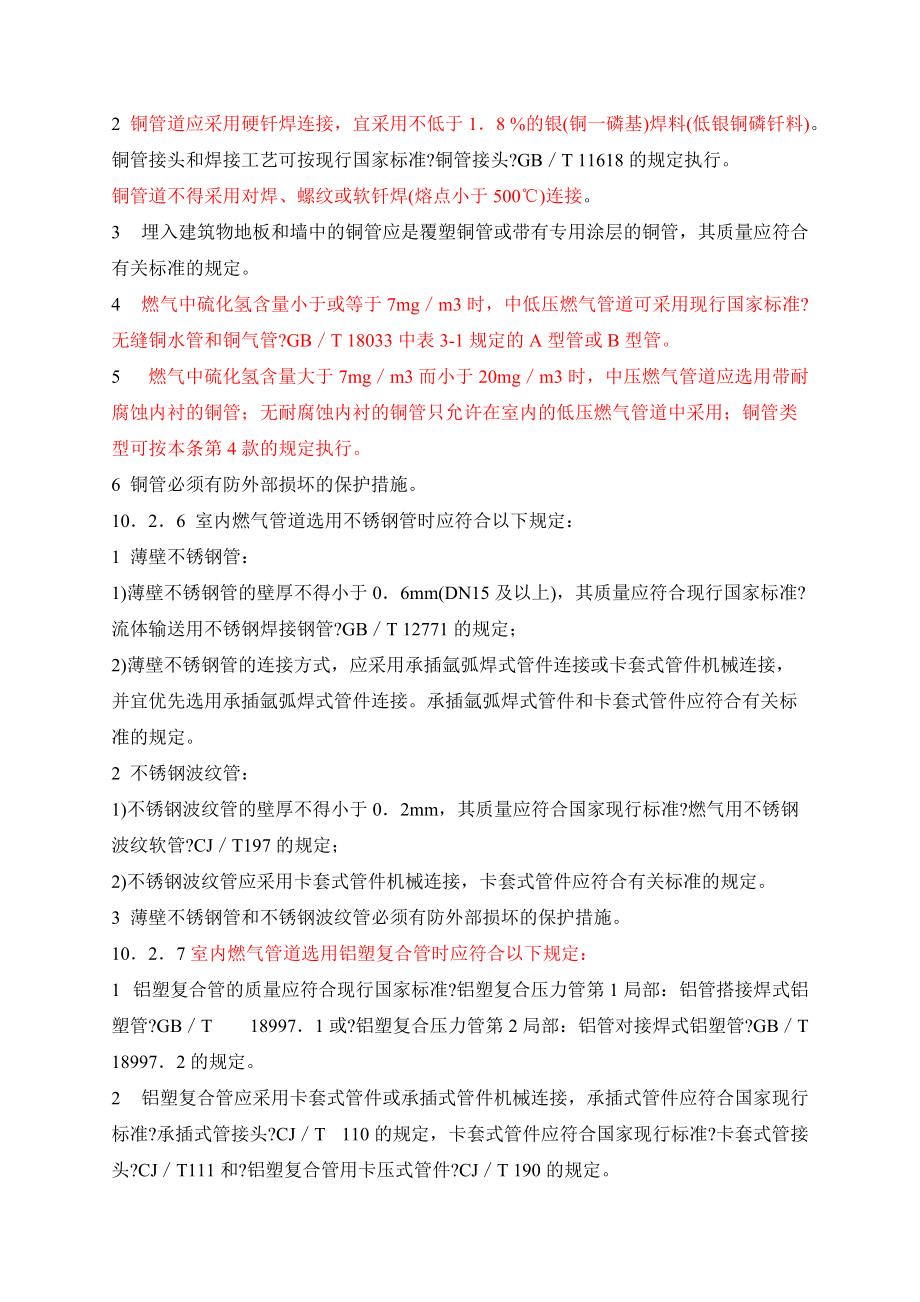

5、，宜采用聚四氟乙烯生料帶、尼龍密封繩等性能良好的填料。4 鋼管焊接或法蘭連接可用于中低壓燃氣管道(閥門、儀表處除外)，并應符合有關標準的規定。1025 室內燃氣管道選用銅管時應符合以下規定：1 銅管的質量應符合現行國家標準?無縫銅水管和銅氣管? GBT 18033的規定。2 銅管道應采用硬釬焊連接，宜采用不低于18 %的銀(銅一磷基)焊料(低銀銅磷釬料)。銅管接頭和焊接工藝可按現行國家標準?銅管接頭?GBT 11618的規定執行。銅管道不得采用對焊、螺紋或軟釬焊(熔點小于500)連接。3 埋入建筑物地板和墻中的銅管應是覆塑銅管或帶有專用涂層的銅管，其質量應符合有關標準的規定。4 燃氣中硫化氫含

6、量小于或等于7mgm3時，中低壓燃氣管道可采用現行國家標準?無縫銅水管和銅氣管?GBT 18033中表3-1規定的A型管或B型管。5 燃氣中硫化氫含量大于7mgm3而小于20mgm3時，中壓燃氣管道應選用帶耐腐蝕內襯的銅管；無耐腐蝕內襯的銅管只允許在室內的低壓燃氣管道中采用；銅管類型可按本條第4款的規定執行。6 銅管必須有防外部損壞的保護措施。1026 室內燃氣管道選用不銹鋼管時應符合以下規定：1 薄壁不銹鋼管：1)薄壁不銹鋼管的壁厚不得小于06mm(DN15及以上)，其質量應符合現行國家標準?流體輸送用不銹鋼焊接鋼管?GBT 12771的規定；2)薄壁不銹鋼管的連接方式，應采用承插氬弧焊式管

7、件連接或卡套式管件機械連接，并宜優先選用承插氬弧焊式管件連接。承插氬弧焊式管件和卡套式管件應符合有關標準的規定。2 不銹鋼波紋管：1)不銹鋼波紋管的壁厚不得小于02mm，其質量應符合國家現行標準?燃氣用不銹鋼波紋軟管?CJT197的規定；2)不銹鋼波紋管應采用卡套式管件機械連接，卡套式管件應符合有關標準的規定。3 薄壁不銹鋼管和不銹鋼波紋管必須有防外部損壞的保護措施。1027 室內燃氣管道選用鋁塑復合管時應符合以下規定：1 鋁塑復合管的質量應符合現行國家標準?鋁塑復合壓力管第1局部：鋁管搭接焊式鋁塑管?GBT 189971或?鋁塑復合壓力管第2局部：鋁管對接焊式鋁塑管?GBT 189

8、972的規定。2 鋁塑復合管應采用卡套式管件或承插式管件機械連接，承插式管件應符合國家現行標準?承插式管接頭?CJT 110的規定，卡套式管件應符合國家現行標準?卡套式管接頭?CJT111和?鋁塑復合管用卡壓式管件?CJT 190的規定。3 鋁塑復合管安裝時必須對鋁塑復合管材進行防機械損傷、防紫外線(UV)傷害及防熱保護。1)環境溫度不應高于60并應符合以下規定：；2)工作壓力應小于10kPa；3)在戶內的計量裝置(燃氣表)后安裝。3、室內管道敷設3.1 管徑選用：1國家標準：生活用氣量見第條，燃具同時工作系數見附錄F。A、居民生活用燃氣計算流量可按下式計算：式中 Qh燃氣管道的計算流量(m3

9、h)；k燃具同時工作系數，居民生活用燃具可按附錄F確定；N同種燃具或成組燃具的數目；Qn燃具的額定流量(m3h)。B、商業用和工業企業生產用燃氣計算流量應按所有用氣設備的額定流量并根據設備的實際使用情況確定。附加壓頭見第條計算低壓燃氣管道阻力損失時，對地形高差大或高層建筑立管應考慮因高程差而引起的燃氣附加壓力。燃氣的附加壓力可按下式計算：   (10213)    式中 H燃氣的附加壓力(Pa)；k空氣的密度(kgm3)；m燃氣的密度(kgm3)；h燃氣管道終、起點的高程差(m)。2)上海標準見條P57當管道高程有變化時產生的附加壓力可按以下公

10、式計算：   (1025)    式中 Pf附加壓力(Pa)；k空氣的密度(kgm3)；R燃氣的密度(kgm3)；H管道計算末端和始端的高程差(m)。3.2 進戶引入管最小管徑：1國家標準：見第條P14210218 燃氣引入管的最小公稱直徑應符合以下要求：1 輸送人工煤氣和礦井氣不應小于25mm；2 輸送天然氣不應小于20mm；3 輸送氣態液化石油氣不應小于15mm。2上海標準：見第條P142燃氣立管上預留安裝燃氣計量表接口的管徑不應小于：人工煤氣 DN32天然氣 DN20高度宜離室內地坪，燃氣計量表底離室內地坪高度為，戶外燃氣計量表應安裝在鐵

11、箱內。地下室、半地下室1國家標準：見第條P142強條及注 見第、條P1431O221 地下室、半地下室、設備層和地上密閉房間敷設燃氣管道時，應符合以下要求：1 凈高不宜小于22m。2 應有良好的通風設施。房間換氣次數不得小于3次h；    并應有獨立的事故機械通風設施，其換氣次數不應小于6次h。3 應有固定的防爆照明設備。4 應采用非燃燒體實體墻與 間、變配電室、修理間、儲藏室、臥室、休息室隔開。5 應按本標準第108節規定設置燃氣監控設施。6 燃氣管道應符合本標準第10223條要求。7 當燃氣管道與其他管道平行敷設時，應敷設在其他管道的外側。8 地下室

12、內燃氣管道末端應設放散管，并應引出地上。放散管的出口位置應保證吹掃放散時的平安和衛生要求。注：地上密閉房間包括地上無窗或窗僅用作采光的密閉房間等。10222 液化石油氣管道和烹調用液化石油氣燃燒設備不應設置在地下室、半地下室內。當確需要設置在地下一層、半地下室時，應針對具體條件采取有效的平安措施，并進行專題技術論證。1O223 敷設在地下室、半地下室、設備層和地上密閉房間以及豎井、住宅汽車庫(不使用燃氣，并能設置鋼套管的除外)的燃氣管道應符合以下要求：1 管材、管件及閥門、閥件的公稱壓力應按提高一個壓力等級進行設計；2 管道宜采用鋼號為10、20的無縫鋼管或具有同等及同等以上性能的其他金屬管材

13、；3 除閥門、儀表等部位和采用加厚管的低壓管道外。均應焊接和法蘭連接；應盡量減少焊縫數量，鋼管道的固定焊口應進行100射線照相檢驗，活動焊口應進行10射線照相檢驗。其質量不得低于現行國家標準?現場設備、工業管道焊接工程施工及驗收標準?GB 5023698中的級；其他金屬管材的焊接質量應符合相關標準的規定。2上海標準：見第、條P27449 燃氣管道不應敷設在無窗的地下室，當確需敷設時，應符合以下要求：1 采用加厚無縫鋼管并防腐，加厚鋼管規格見表 表4.4.9 加厚無縫鋼管規格(mm)常用鋼管加厚鋼管常用鋼管加厚鋼管2應有良好的通風設施。房間換氣次數不得小于3次h；并應有獨立的事故機械通風設施，其

14、換氣次數不應小于6次h。3 在地下室的適當位置設置性能可靠的可燃氣體報警器以下簡稱報警器和緊急迫斷閥。報警器應能滿足當燃氣泄漏濃度到達爆炸下限25%時能報警的要求，并在報警持續一分鐘后，能使緊急迫斷閥切斷氣源。4 緊急迫斷閥應采用自動關閉、現場人工開啟型，并設置在地面層專用小間內，不設旁通。當有多個用氣房間時，應設分區報警器和緊急迫斷閥。自動切斷閥應有兩路控制，一路由報警器控制，另一路與排風機聯鎖，排風機應防爆，排風機停機時，應能自動切斷氣源。報警器報警持續一分鐘后緊急迫斷閥應自動切斷氣源。5 燃氣管道的末端應設平安泄壓閥放散管，其管口應接到地面平安處，高出地面高度不應小于3m。6 人工煤氣管

15、道，在管道的最低處應設置可拆卸的集水裝置。7 與 間、變配電室、修理間、儲藏室、臥室、休息室等用實體墻隔開。8。9 消防控制中心或監視室應有顯示各點報警，各點濃度、故障信號和緊急迫斷閥啟、源閉狀態的裝置。應有備用電4.4.10 燃氣管道敷設在半地下室應符合以下要求：1 采用自然通風時，應有與室外相通常開的通風窗；采用自然通風和機械通風相結合時，換氣次數不應小于3次/h，應有備用電源，并有與室外相通常開的通風窗；2與 間、變配電室、修理間、儲藏室、臥室、休息室等用實體墻隔開。3.4 水平及立管1國家標準：見第、條P143、1441O224 燃氣水平干管和立管不得穿過易燃易爆品倉庫、配電間、變電室

16、、電纜溝、煙道、進風道和電梯井等。10225 燃氣水平干管宜明設，當建筑設計有特殊美觀要求時可敷設在能平安操作、通風良好和檢修方便的吊頂內，管道應符合本標準第10223條的要求；當吊頂內設有可能產生明火的電氣設備或空調回風管時，燃氣干管宜設在與吊頂底平的獨立密封n型管槽內，管槽底宜采用可卸式活動百葉或帶孔板。燃氣水平干管不宜穿過建筑物的沉降縫。10226 燃氣立管不得敷設在臥室或衛生間內。立管穿過通風不良的吊頂時應設在套管內。2上海標準：見第條P244.4.1 室內燃氣管道宜明敷。當建筑或工藝上有特殊要求時，可暗設在能平安操作、檢修方便及具有通風條件的管道技術層、吊平頂及管道井內。多

17、層住宅樓梯間，頂層有2對外通風的面積，燃氣立管可設在樓梯間內。3.5 管道井1國家標準：見第條P1441O227 燃氣立管宜明設，當設在便于安裝和檢修的管道豎井內時，應符合以下要求：1 燃氣立管可與空氣、惰性氣體、上下水、熱力管道等設在一個公用豎井內，但不得與電線、電氣設備或氧氣管、進風管、回風管、排氣管、排煙管、垃圾道等共用一個豎井；2 豎井內的燃氣管道應符合本標準第10223條的要求，并盡量不設或少設閥門等附件。豎井內的燃氣管道的最高壓力不得大于02MPa；燃氣管道應涂黃色防腐識別漆；保證平時豎井內自然通風和火災時防止產生“煙囪作用的措施；3 豎井應每隔23層做相當于樓板耐火極限

18、的不燃燒體進行防火分隔，且應設法4 每隔45層設一燃氣濃度檢測報警器，上、下兩個報警器的高度差不應大于20m；5 管道豎井的墻體應為耐火極限不低于1Oh的不燃燒體，井壁上的檢查門應采用丙級防火門。2上海標準：標準3見第條P24，標準4見第條P84.4.3 燃氣管道設置在管道井內應符合以下要求：1 管道井內的燃氣立管應根據需要設置三通預留接頭；2 燃氣管道宜采用長管，立管在變換管徑時應采用異徑接頭，不得采用內外螺紋接頭；3 與其它管道平行敷設時，燃氣管道應安裝于其它管道外側，其凈距不得小于150mm；4 在管道井通過每層樓面處應設置丙級防火檢修口和金屬網樓板，管道井高出頂層屋面的高度不應低于女兒

19、墻高度；5 管道井內每隔23層應用不燃材料作防火分隔，在立管穿過分隔層的四周應留有適當空隙，每45層設一可燃氣體報警探測器，上下兩只報警探測器的高度不應超過20m，報警探測器應設在不燃樓板底部；6 管道井的頂部應設置百葉窗與大氣相通，底層防火檢修門的下部應設置帶有電動防火閥的進風百葉。防火閥應能接受24V，DC信號控制。對有消防控制中心的工程，其閥控制應在消防控制中心。當有火災發生時，消防控制中心應能聯動控制防火閥的關閉。7 當采用中壓B管道進戶時，燃氣立管應敷設在管道井內，除應符合上述的要求外，尚應符合以下要求：；1管道井內應采用加厚無縫鋼管和管件2建筑高度大于100m的超高層建筑的燃氣管設

20、在管道井內時，除設置可燃氣體報警探測器，還應設置感震裝置和緊急迫斷裝置；3管道井內的燃氣無縫鋼管的接口應采用焊接；4球閥、法蘭片、螺栓等應選用耐壓級制的產品。直 燃氣立管通至屋頂時以明敷為主，當需要設在管道井內時，應符合以下要求：1 管道井宜設置在室內靠外墻的墻面上，管道井的大小應能滿足燃氣立管安裝、檢修的空間需要；2 在管道井通過每層樓面處應設置丙級防火檢修門和金屬網樓板，管道井高出頂層屋面的高度不應低于女兒墻高度；3 管道井內應用不燃材料作防火分隔，在立管穿過分隔層的四周應留有適當空隙，每45層設一報警探測器，上下兩只報警探測器的高度不超過20m，報警探測器應設在不燃樓板底部；4 管道井的

21、頂部應設置百葉窗與大氣相通，底層防火檢修門的下部應設置帶有電動防火閥的進風百葉。防火閥應能接受24V，DC信號控制。對有消防控制中心的工程，其閥控制應在消防控制中心。當有火災發生時，消防控制中心應能聯動控制防火閥的關閉。5 燃氣管道在進入管道井前應安裝緊急迫斷閥。報警器的設置及報警器和緊急迫斷閥的動作應符合本規程第和條的要求；6 管道井立管的材質，低壓燃氣管道可采用鍍鋅鋼管，中壓燃氣管道應采用厚壁無縫鋼管。鋼管應進行防腐處理；7 管道井內低壓燃氣管道的連接可采用螺紋連接，中壓燃氣管的連接應采用焊接連接；8 管道井內的立管接口宜少，接口宜設置在各層樓面以上處；立管高度大于60m，9 管道井內的燃

22、氣立管每隔45層應設置限制水平位移的支承。小于120m時，至少應設一個固定支承；大于120m時，至少應設二個固定支承，燃氣立管每延伸120m應再增加一個固定支承，立管的底部應設底部支承。二個固定支承之間、固定支承和底部支承之間應設伸縮補償器。3.6 進戶引入管1國家標準：見第條P141強條10.2.14 燃氣引入管敷設位置應符合以下規定：1 燃氣引入管不得敷設在臥室、衛生間、易燃或易爆品的倉庫、有腐蝕性介質的房間、發電間、配電間、變電室、不使用燃氣的空調機房、通風機房、計算機房、電纜溝、暖氣溝、煙道和進風道、垃圾道等地方。2 住宅燃氣引入管宜設在廚房、外走廊、與廚房相連的陽臺內(寒冷地區輸送濕

23、燃氣時陽臺應封閉)等便于檢修的非居住房間內。當確有困難，可從樓梯間引入(高層建筑除外)，但應采用金屬管道且引入管閥門宜設在室外。3 商業和工業企業的燃氣引入管宜設在使用燃氣的房間或燃氣表間內。4 燃氣引入管宜沿外墻地面上穿墻引入。室外露明管段的上端彎曲處應加不小于DN15清掃用三通和絲堵，并做防腐處理。寒冷地區輸送濕燃氣時應保溫。引入管可埋地穿過建筑物外墻或根底引入室內。當引入管穿過墻或根底進入建筑物后應在短距離內出室內地面，不得在室內地面下水平敷設。2上海標準：標準3見第條P22，住宅見標準5見第條P334.3.1 進戶管的壓力宜為低壓，特殊用戶可采用中壓B進戶。采用中壓B進戶的明敷管道應采

24、用無縫鋼管，除與設備或閥門連接可采用法蘭外，應采用焊接連接。4.3.2 進戶管的數量，應根據實際情況，經濟、合理地確定。進戶管應設置在不宜損害處，且避開排雨水豎管、窖井、臺階及無障礙通道，周圍要留有適當的安裝及檢修空間。4.3.3 進戶管設置應近用氣點，但不得設置在以下場所：1地下室、半地下室、浴室、廁所、臥室；2 存放易燃易爆物品、腐蝕性氣、液體的房間，變配電室和不使用燃氣的鍋爐房；3 垃圾道、煙道、門窗處、通風機室，并應與進風口保持不小于2m的間距；4 倉庫、機要室及人員不便進入的場所；5 防煙的樓梯間、電梯間及其前室和封閉的樓梯間，當確需局部水平穿越樓梯間時，應采用鋼套管保護。4.3.4

25、 采用區域調壓的明支管進戶方式，可采用低立管或高立管。低立管的進戶高度在室內地坪面上500mm處；高立管進戶高度應與底層燃氣計量表進口高度相適應。住11.0.3 燃氣管道的設置應符合以下要求：1 不應設在封閉樓梯間、防煙樓梯間和前室內。2 可設置在敞開樓梯間。3.7 過伸縮縫及支架1國家標準：見第、條P1441O228 高層建筑的燃氣立管應有承受自重和熱伸縮推力的固定支架和活動支架。10229 燃氣水平干管和高層建筑立管應考慮工作環境溫度下的極限變形，當自然補償不能滿足要求時，應設置補償器；補償器宜采用形或波紋管形，不得采用填料型。補償量計算溫差可按以下條件選取：1 有空氣調節的建筑

26、物內取20；2 無空氣調節的建筑物內取40 ；3 沿外墻和屋面敷設時可取70。2上海標準：標準3見第條P28，標準4見第條P34.4.11 高層、超高層建筑用氣應有如下平安措施：1 在燃氣立管的底部設置承重支承，每個23層設置限制水平位移的支承；2 燃氣立管高度大于60m，小于120m時，設置不小于一個固定支承；燃氣立管高度大于120m時，設置不少于兩個固定支承，燃氣立管每延伸120m應再增加一個固定支承。兩個固定支承之間及固定支承和底部支承之間應設置伸縮補償器。補償器溫度差的計算條件為：晝夜有空調時，取10 不設空調時，取30應采用國標中的403 燃氣立管超過以下高度時，應采取消除附加壓力的

27、措施：人工煤氣 57m 天然氣 81m 燃氣立管嚴禁穿越防火墻。3.8 穿越廳室1國家標準：見第條P14510230 燃氣支管宜明設。燃氣支管不宜穿過起居室(廳)。敷設在起居室(廳)、走道內的燃氣管道不宜有接頭。當穿過衛生間、閣樓或壁柜時，燃氣管道應采用焊接連接(金屬軟管不得有接頭)，并應設在鋼套管內。2上海標準：見第條P274.4.8 特殊情況下，室內燃氣管道必須穿越浴室、廁所、吊平頂垂直穿或兼作臥室的客廳時，應安裝在套管中，燃氣管與套管應均無接口，套管直徑應比燃氣管道直徑大兩檔，套管兩端伸出墻面1020mm。3.9封直埋及暗1國家標準：見第、條P1451O231 住宅內暗埋的燃氣支管應符合

28、以下要求：1 暗埋局部不宜有接頭，且不應有機械接頭。暗埋局部宜有涂層或覆塑等防腐蝕措施。2 暗埋的管道應與其他金屬管道或部件絕緣，暗埋的柔性管道宜采用鋼蓋板保護。3 暗埋管道必須在氣密性試驗合格后覆蓋。4 覆蓋層厚度不應小于1Omm。5 覆蓋層面上應有明顯標志，標明管道位置，或采取其他平安保護措施。10232 住宅內暗封的燃氣支管應符合以下要求：1 暗封管道應設在不受外力沖擊和暖氣烘烤的部位。2 暗封部位應可拆卸，檢修方便，并應通風良好。2上海標準：見第條P29、第條P30、第條P33、第、條P79、第條P81嵌入式暗敷管道覆蓋層厚度不應小于20mm。4.5.1 居民住宅室內燃氣管道在符合平安

29、的條件下可暗敷。4.5.2 對新建住宅，暗敷管道應在建筑設計時預留管槽。燃氣立管可采取嵌墻敷設，燃氣計量表的表后管宜采取嵌墻或嵌入現澆地坪內的方式。對已建成的住宅，可采取在墻壁或地坪內開鑿管槽，或布設在地板下的方式，但不得破壞建筑結構。暗敷方式及管槽要求見圖4.5.2-13. 嵌入式4.5.4 暗敷燃氣管道不應與其它暗敷管線相互交叉。4.5.5 暗敷燃氣管道的材質：立管應采用鍍鋅鋼管或覆塑銅管；燃氣計量表的表后管應采用覆塑不銹鋼軟管或覆塑銅管，以及其它符合暗敷材質標準的管材。銅管覆塑的厚度不應小于mm，顏色為黃色。4.5.6 采用覆塑銅管進行暗敷時，覆塑銅管的銅管質量應符合國家標準?無縫銅水管

30、和銅氣管?SB/T18033的要求；采用不銹鋼軟管時，除應符合國家標準?波紋金屬軟管通用技術條件?GB/T14525的規定外，管壁外應覆塑。其外形尺寸應符合圖及表的要求。4.5.12 居民住宅室內明敷的燃氣管道因裝飾需要暗封時，應滿足以下要求：1 暗封材料應可拆卸；2 暗封材料與燃氣管道之間應有不小于20mm的空隙，并在暗封管段的兩端各留出不小于20cm2的通風口；3 暗封的燃氣立管應采用鍍鋅鋼管或覆塑銅管，不得使用軟管，軟管只限于使用在燃氣計量表的表后管。11.8.4 管道暗敷時，銅管與管件應采用釬焊連接，不銹鋼軟管與管件應采用卡套連接。與燃氣閥門等連接的明露部位，銅管應采用承插式管件釬焊連

31、接，不銹鋼軟管采用卡套式管件連接。卡套式連接應符合國家標準?卡套式管接頭?GB/737373765的規定。11.8.5 銅管釬焊應符合以下要求：1 銅管的下料切割面應與銅管中心軸線垂直，切割后應除去管口內外并整圓；2 釬焊處銅管外壁與管件內壁應用細砂紙或鋼毛刷除去外表污物及氧化層；3 釬焊前應調整銅管插入端與管件承口局部的裝配間隙，使其均勻；4 銅管釬焊時，可選用表規定的銅磷銀釬料；5 銅管釬焊時，應均勻加熱被焊銅管件。當溫度到達650750時，送入釬料，使釬料滲入承插口間隙內。焊料填滿承插口間隙后應停止加熱，并保持靜止，然后用濕布揩拭釬焊連接局部；6 釬焊時應剝去100mm長的覆塑層，在裸管

32、上纏繞濕布，然后及時在裸管外表涂刷裝飾漆；7 銅管釬焊后應進行外觀檢查，釬縫應飽滿并呈圓滑的釬角，釬縫外表無氣孔及銅管件邊緣被熔蝕等缺陷；8 銅管釬焊的釬入率應到達50%及以上。11.8.10 銅管或不銹鋼軟管自地坪內或地板下的水平管轉向墻壁內垂直的轉角處。銅管可采用承插式彎頭用釬焊連接，不銹鋼軟管可采用卡套式連接。3.10 過墻套管1國家標準：見第、條P1461471O238 室內燃氣管道穿過承重墻、地板或樓板時必須加鋼套管，套管內管道不得有接頭，套管與承重墻、地板或樓板之間的間隙應填實，套管與燃氣管道之間的間隙應采用柔性防腐、防水材料密封。1O239 工業企業用氣車間、鍋爐房以及大中型用氣

33、設備的燃氣管道上應設放散管，放散管管口應高出屋脊(或平屋頂)1m以上或設置在地面上平安處，并應采取防止雨雪進入管道和放散物進入房間的措施。當建筑物位于防雷區之外時，放散管的引線應接地，接地電阻應小于10。2上海標準：見第條(P28)4.4.12 穿越樓板的燃氣立管應設置在套管中，套管直徑應比燃氣管直徑大兩檔，套管的上端應高出樓板80100mm，下端與樓板平齊，套管與燃氣管之間用不燃材料填實。3.11 放散管1國家標準：見第條P1531066 工業企業生產用氣設備燃燒裝置的平安設施應符合以下要求：1 氣管道上應安裝低壓和超壓報警以及緊急自動切斷閥：2 道和封閉式爐膛，均應設置泄爆裝置，

34、泄爆裝置的泄壓口應設在平安處；3 風機和空氣管道應設靜電接地裝置。接地電阻不應大于100；4 用氣設備的燃氣總閥門與燃燒器閥門之間，應設置放散管。2上海標準：標準3見第條(P40)，標準4見第4.條(P7)7.0.5 燃氣放散裝置應符合以下要求：1 管徑不小于DN50燃氣管道的吹掃哪個放散管，應設置在以下部位：1車間燃氣管道進口總閥前；2燃氣管道干管的末端。2 燃氣設備前的閥門與燃燒器閥門之間應設放散管；3 放散管排放口位置應符合以下要求：1離周圍建筑物8m，上部無障礙物，且放散口上半球半徑3m空間以內無電器設備；2吹掃用放散管管口應高出燃氣管道、設備平臺4m，且離地面不小于10m；3平安泄壓

35、閥放散管管口高出地面不應3m;4廠房或廠房20m以內的燃氣管道和設備的放散管管口應高出屋脊2m；5不得在廠房內部放散燃氣；6放散管頂部高度位于防雷保護區之外時，放散管應另設防雷保護裝置。4 放散管的端部應有防雨、防堵塞措施；5 放散管的閥門前應裝有取樣管；6 壓力不同的燃氣設備的放散管不應共用；7 放散管上應設置同口徑的閥門；8 放散管的管徑可按本規程條計算，但不應小于DN20。4 計量表1、國家標準：見第10.3.2.15條P147、第條P1481032 用戶燃氣表的安裝位置，應符合以下要求：1 宜安裝在不燃或難燃結構的室內通風良好和便于查表、檢修的地方。2 嚴禁安裝在以下場所：1)臥室、衛

36、生間及更衣室內；2)有電源、電器開關及其他電器設備的管道井內，或有可能滯留泄漏燃氣的隱蔽場所；3)環境溫度高于45的地方；4)經常潮濕的地方；5)堆放易燃易爆、易腐蝕或有放射性物質等危險的地方：6)有變、配電等電器設備的地方；7)有明顯振動影響的地方；8)高層建筑中的避難層及平安疏散樓梯間內。3 燃氣表的環境溫度，當使用人工煤氣和天然氣時，應高于0；當使用液化石油氣時，應高于其露點5以上。4 住宅內燃氣表可安裝在廚房內，當有條件時也可設置在戶門外。住宅內高位安裝燃氣表時，表底距地面不宜小于14m；當燃氣表裝在燃氣灶具上方時，燃氣表與燃氣灶的水平凈距不得小于30cm；低位安裝時，表底距地面不得小

37、于10cm。5 商業和工業企業的燃氣表宜集中布置在單獨房間內，當設有專用調壓室時可與調壓器同室布置。1033 燃氣表保護裝置的設置應符合以下要求：1 當輸送燃氣過程中可能產生塵粒時，宜在燃氣表前設置過濾器；2 當使用加氧的富氧燃燒器或使用鼓風機向燃燒器供給空氣時，應在燃氣表后設置止回閥或泄壓裝置。2、上海標準：標準3見第、條，住標準5見第條9.3.1 用戶燃氣計量應根據燃氣的工作壓力、溫度、燃氣的最大流量和最小流量以及房間的溫度等條件選擇相應的計量表。9.3.2 有管道供給燃氣的住宅，應分戶單獨設置計量表；工業企業和公共建筑宜采用集中設置計量表。采用低壓燃氣供氣的各類用戶應采用膜式計

38、量表；由中壓燃氣供氣的用戶可采用渦輪式透平式或羅茨式計量表。9.3.4.4 計量表安裝的位置應符合抄表、檢修、保養及平安使用的要求，嚴禁安裝在以下場所：1臥室、浴室、更衣室及廁所內；2有電源、電器開關及其它電器設備的管道井內，或有可能滯留燃氣的隱蔽場所；3環境溫度高于45的地方；4經常潮濕的地方；5堆放易燃爆、易腐蝕或有放射性物質等危險的地方；6有變配電等高壓電器設備的地方；7有明顯震動影響的地方；8高層建筑中作為避難層及平安疏散樓梯間內；9手術室等阻礙他人的場所。5 渦輪式和羅茨式計量表可與調壓器串聯安裝在箱式調壓站內。住11.0.1 使用燃氣的住宅，每戶燃氣消耗量至少應按雙眼灶和燃氣熱水器

39、各一具計算。并配置燃氣計量表一具，計量表的規格:城市煤氣不應小于3/h；天然氣不應小于3/h；管道液化石油氣不應小于3/h。5 居民燃具1、國家標準：1)灶前壓力范圍見第條P148：1041 居民生活的各類用氣設備應采用低壓燃氣，用氣設備前(灶前)的燃氣壓力應在O7515Pn的范圍內(Pn為燃具的額定壓力)。2條1O42 居民生活用氣設備嚴禁設置在臥室內。1043 住宅廚房內宜設置排氣裝置和燃氣濃度檢測報警器。1044 家用燃氣灶的設置應符合以下要求：1 燃氣灶應安裝在有自然通風和自然采光的廚房內。利用臥室的套間(廳)或利用與臥室連接的走廊作廚房時，廚房應設門并與

40、臥室隔開。2 安裝燃氣灶的房間凈高不宜低于22m。3 燃氣灶與墻面的凈距不得小于1Ocm。當墻面為可燃或難燃材料時，應加防火隔熱板。燃氣灶的灶面邊緣和烤箱的側壁距木質家具的凈距不得小于20cm，當達不到時，應加防火隔熱板。4 放置燃氣灶的灶臺應采用不燃燒材料，當采用難燃材料時。應加防火隔熱板。5 廚房為地上暗廚房(無直通室外的門和窗)時，應選用帶有自動熄火保護裝置的燃氣灶，并應設置燃氣濃度檢測報警器、自動切斷閥和機械通風設施，燃氣濃度檢測報警器應與自動切斷閥和機械通風設施連鎖。3燃氣熱水器安裝條件見第條1045 家用燃氣熱水器的設置應符合以下要求：1 燃氣熱水器應安裝在通風良好的非居住房間、過

41、道或陽臺內；2 有外墻的衛生間內，可安裝密閉式熱水器，但不得安裝其他類型熱水器；3 裝有半密閉式熱水器的房間，房間門或墻的下部應設有效截面積不小于002m2的格柵，或在門與地面之間留有不小于30mm的間隙；4 房間凈高宜大于24m；5 可燃或難燃燒的墻壁和地板上安裝熱水器時，應采取有效的防火隔熱措施；6 熱水器的給排氣筒宜采用金屬管道連接。4燃氣空調安裝條件見第條1046 單戶住宅采暖和制冷系統采用燃氣時，應符合以下要求：1 應有熄火保護裝置和排煙設施；2 應設置在通風良好的走廊、陽臺或其他非居住房間內；3 設置在可燃或難燃燒的地板和墻壁上時，應采取有效的防火隔熱措施。5浴室燃氣熱水器的排氣設

42、置：1073 浴室用燃氣熱水器的給排氣口應直接通向室外。其排氣系統與浴室必須有防止煙氣泄漏的措施。1076 水平煙道的設置應符合以下要求：1 水平煙道不得通過臥室；2 居民用氣設備的水平煙道長度不宜超過5m，彎頭不宜超過4個(強制排煙式除外)；商業用戶用氣設備的水平煙道長度不宜超過6m；工業企業生產用氣設備的水平煙道長度，應根據現場情況和煙囪抽力確定；3 水平煙道應有大于或等于O01坡向用氣設備的坡度；4 多臺設備合用一個水平煙道時，應順煙氣流動方向設置導向裝置；5 用氣設備的煙道距難燃或不燃頂棚或墻的凈距不應小于5cm；距

43、燃燒材料的頂棚或墻的凈距不應小于25cm。注：當有防火保護時，其距離可適當減小。2、上海標準：見第、條5.2.1 熱水器應設置在通風良好的廚房、單獨的房間、通風良好的過道里或敞開式陽臺內。房間的高度應大于。強制排氣煙道式熱水器不應安裝在浴室或衛生間內；平衡式熱水器可安裝在浴室內。浴室內的燃氣管道應涂防腐漆、5.2.8.2 平衡式熱水器：1平衡式熱水器的進、排氣口應完全露出墻外。進、排氣口穿越墻壁時，在進排氣口的外壁與墻壁之間的間隙用不燃材料填實。2當進、排氣口設置在敞開式走廊時，其位置離臥室門、窗應有不小于的間距。但當不是敞開式走廊時，應在進、排氣口的左右小于走廊寬度5倍以內的部位各設置通風口

44、，其每個通風口的有效面積不應小于215cm2/MJ。在不得已的情況下，可在一個方向設置通風口，但通風口面積不應小于430cm2/MJ。計規第條：居民住宅用燃具不應設置在臥室內。燃具應安裝在通風良好，有給排氣條件的廚房或非居住房間內。6 商業用氣1、燃具設置條件：1O53 商業用氣設備設置在地下室、半地下室(液化石油氣除外)或地上密閉房間內時，應符合以下要求：1 燃氣引入管應設手動快速切斷閥和緊急自動切斷閥；緊急自動切斷閥停電時必須處于關閉狀態(常開型)；2 用氣設備應有熄火保護裝置；3 用氣房間應設置燃氣濃度檢測報警器。并由管理室集中監視和控制；4 宜設煙氣一氧化碳濃度檢測報警器；5

45、 應設置獨立的機械送排風系統；通風量應滿足以下要求：1)正常工作時，換氣次數不應小于6次h；事故通風時。換氣次數不應小于12次h；不工作時換氣次數不應小于3次h；2)當燃燒所需的空氣由室內吸取時，應滿足燃燒所需的空氣量；3)應滿足排除房間熱力設備散失的多余熱量所需的空氣量。2、燃氣鍋爐、直燃機設置條件：1O56 商業用戶中燃氣鍋爐和燃氣直燃型吸收式冷(溫)水機組的設置應符合以下要求：1 宜設置在獨立的專用房間內；2 設置在建筑物內時，燃氣鍋爐房宜布置在建筑物的首層，不應布置在地下二層及二層以下；燃氣常壓鍋爐和燃氣直燃機可設置在地下二層；3 燃氣鍋爐房和燃氣直燃機不應設置在人員密集場所

46、的上一層、下一層或貼鄰的房間內及主要疏散口的兩旁；不應與鍋爐和燃氣直燃機無關的甲、乙類及使用可燃液體的丙類危險建筑貼鄰；4 燃氣相對密度(空氣等于1)大于或等于O75的燃氣鍋爐和燃氣直燃機，不得設置在建筑物地下室和半地下室；5 宜設置專用調壓站或調壓裝置，燃氣經調壓后供給機組使用。3、平安技術條件：1O57 商業用戶中燃氣鍋爐和燃氣直燃型吸收式冷?溫)水機組的平安技術措施應符合以下要求：1 燃燒器應是具有多種平安保護自動控制功能的機電一體化的燃具；2 應有可靠的排煙設施和通風設施；3 應設置火災自動報警系統和自動滅火系統；4 設置在地下室、半地下室或地上密閉房間時應符合本標準第1O5

47、3條和10221條的規定。4、燃氣設備設置在屋頂的條件：1059 屋頂上設置燃氣設備時應符合以下要求：1 燃氣設備應能適用當地氣候條件。設備連接件、螺栓、螺母等應耐腐蝕；2 屋頂應能承受設備的的荷載；3 操作面應有18m寬的操作距離和11m高的護欄；4 應有防雷和靜電接地措施。7 平安措施 1、地下室通風： 1國家標準見第條 2上海標準見第條6.0.4 公共建筑使用燃氣的各類燃具確需設置在地下室或半地下室以及人防工程時，除應符合本規程條或條規定外，還應符合以下要求 ：1 應設置獨立的機械送排風系統，通風量應滿足以下三方面的要求：1正常工作時，換氣次數不應小于6次/h；事故通風時，換氣次數不應小

48、于12次/h；不工作時換氣次數不應小于3次/h；2)當燃燒所需的空氣由室內吸取時，應滿足燃燒所需的空氣量；3)應滿足排除房間熱力設備散失的多余熱量所需的空氣量。2 當有吊平頂時，應在吊平頂下適當設置可靠的能檢測燃氣泄露的報警器。報警器應與緊急迫斷閥聯動，當燃氣泄露濃度到達爆炸下限25%時報警，持續報警一分鐘后應自動切斷氣源。3 各類燃具應配備熄火保護裝置。9.2.7.3 調壓站設置的位置應離開建筑的進風口不小于2m。2、報警器設置條件：1國家標準見第、條。1O81 在以下場所應設置燃氣濃度檢測報警器：1 建筑物內專用的封閉式燃氣調壓、計量間；2 地下室、半地下室和地上密閉的用氣房間；3 燃氣管

49、道豎井；4 地下室、半地下室引入管穿墻處；5 有燃氣管道的管道層。1082 燃氣濃度檢測報警器的設置應符合以下要求：1 當檢測比空氣輕的燃氣時，檢測報警器與燃具或閥門的水平距離不得大于8m，安裝高度應距頂棚03m以內，且不得設在燃具上方。2 當檢測比空氣重的燃氣時，檢測報警器與燃具或閥門的水平距離不得大于4m，安裝高度應距地面O3m以內。3 燃氣濃度檢測報警器的報警濃度應按國家現行標準?家用燃氣泄漏報警器?CJ 3057的規定確定。4 燃氣濃度檢測報警器宜與排風扇等排氣設備連鎖。5 燃氣濃度檢測報警器宜集中管理監視。6 報警器系統應有備用電源。2上海標準見第條。3、緊急迫斷閥設置：1083 在

50、以下場所宜設置燃氣緊急自動切斷閥：1 地下室、半地下室和地上密閉的用氣房間；2 一類高層民用建筑；3 燃氣用量大、人員密集、流動人口多的商業建筑；4 重要的公共建筑；5 有燃氣管道的管道層。4、接地：1O239 工業企業用氣車間、鍋爐房以及大中型用氣設備的燃氣管道上應設放散管，放散管管口應高出屋脊(或平屋頂)1m以上或設置在地面上平安處，并應采取防止雨雪進入管道和放散物進入房間的措施。當建筑物位于防雷區之外時，放散管的引線應接地，接地電阻應小于10。5、報警系統備用電源：1國家標準見第條：1O86 燃氣應用設備的電氣系統應符合以下規定：1 燃氣應用設備和建筑物電線、包括地線之間的電氣連接應符合

51、有關國家電氣標準的規定。2 電點火、燃燒器控制器和電氣通風裝置的設計，在電源中斷情況下或電源重新恢復時，不應使燃氣應用設備出現不平安工作狀況。3 自動操作的主燃氣控制閥、自動點火器、室溫恒溫器、極限控制器或其他電氣裝置(這些都是和燃氣應用設備一起使用的)使用的電路應符合隨設備供給的接線圖的規定。4 使用電氣控制器的所有燃氣應用設備，應當讓控制器連接到永久帶電的電路上，不得使用照明開關控制的電路。2上海標準見第條，上海直燃標準見第條4.4.9.8 應有備用電源。3.1.10 報警和緊急迫斷系統應有備用電源。8 焊接、檢驗1、國家標準見第10.2.23.13條：1O223 敷設在地下室、

52、半地下室、設備層和地上密閉房間以及豎井、住宅汽車庫(不使用燃氣，并能設置鋼套管的除外)的燃氣管道應符合以下要求：1 管材、管件及閥門、閥件的公稱壓力應按提高一個壓力等級進行設計；2 管道宜采用鋼號為10、20的無縫鋼管或具有同等及同等以上性能的其他金屬管材；3 除閥門、儀表等部位和采用加厚管的低壓管道外。均應焊接和法蘭連接；應盡量減少焊縫數量，鋼管道的固定焊口應進行100射線照相檢驗，活動焊口應進行10射線照相檢驗。其質量不得低于現行國家標準?現場設備、工業管道焊接工程施工及驗收標準?GB 5023698中的級；其他金屬管材的焊接質量應符合相關標準的規定。2、上海標準見第11.3.8.45條，上海直燃標準見第條11.3.8.4 對內部質量進行抽檢的焊縫，焊縫內部質量射線照相檢驗不得低于?鋼管焊縫熔化對接頭射線透照工藝和質量分級?GB/T12605的級焊縫要求；超聲波檢驗不得低于?鋼焊縫手工超聲波探傷方法和探傷結構分級?GB11345的級焊縫要求。11.3.8.5 管道
