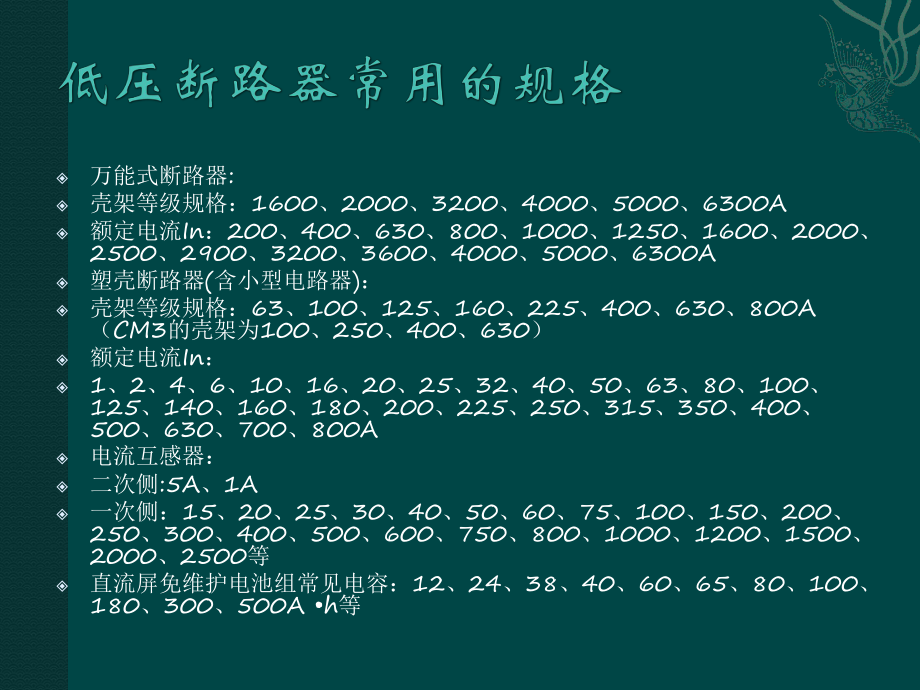

1、萬能式斷路器:殼架等級規格：1600、2000、3200、4000、5000、6300A額定電流In：200、400、630、800、1000、1250、1600、2000、2500、2900、3200、3600、4000、5000、6300A塑殼斷路器(含小型電路器)：殼架等級規格：63、100、125、160、225、400、630、800A（CM3的殼架為100、250、400、630）額定電流In：1、2、4、6、10、16、20、25、32、40、50、63、80、100、125、140、160、180、200、225、250、315、350、400、500、630、700、800A

2、電流互感器：二次側:5A、1A一次側：15、20、25、30、40、50、60、75、100、150、200、250、300、400、500、600、750、800、1000、1200、1500、2000、2500等直流屏免維護電池組常見電容：12、24、38、40、60、65、80、100、180、300、500A h等接觸器接觸器分為交流接觸器（電壓AC）和直流接觸器（電壓DC），它應用于電力、配電與用電。接觸器廣義上是指工業電中利用線圈流過電流產生磁場，使觸頭閉合，以達到控制負載的電器。接觸器的工作原理是：當接觸器線圈通電后，線圈電流會產生磁場，產生的磁場使靜鐵心產生電磁吸力吸引動鐵心，

3、并帶動交流接觸器點動作，常閉觸點斷開，常開觸點閉合，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸點復原，常開觸點斷開，常閉觸點閉合。直流接觸器的工作原理跟溫度開關的原理有點相似。如何選擇交流接觸器？如何選擇交流接觸器？根據控制回路的電壓選擇接觸器吸引線圈的電壓，根據根據控制回路的電壓選擇接觸器吸引線圈的電壓，根據電動機的額定電流選擇交流接觸器的額定電流，一般接電動機的額定電流選擇交流接觸器的額定電流，一般接觸器的額定電流不小于電動機額定電流的觸器的額定電流不小于電動機額定電流的1.3倍。倍。cj10、cj20、cj40、系列交流接觸器主要用于交流50Hz（或60H

4、z）、額定工作電壓至660V(或1140V)額定工作電流至630A的電力系統中供遠距離頻繁接通和分?jǐn)嚯娐?，并可與適當?shù)臒崂^電器或電子式保護裝置組合成電磁起動器，以保護可能發生過載的電路。交流接觸器選用原則：（1）交流接觸器的電壓等級要和負載相同，選用的接觸器類型要和負載相適應。（2）負載的計算電流要符合接觸器的容量等級，即計算電流小于等于接觸器的額定工作電流。接觸器的接通電流大于負載的啟動電流，分?jǐn)嚯娏鞔笥谪?fù)載運行時分?jǐn)嘈枰娏鳎?fù)載的計算電流要考慮實際工作環境和工況，對于啟動時間長的負載，半小時峰值電流不能超過約定發熱電流。（3）按短時的動、熱穩定校驗。線路的三相短路電流不應超過接觸器允許的

5、動、熱穩定電流，當使用接觸器斷開短路電流時，還應校驗接觸器的分?jǐn)嗄芰Α崂^電器是由流入熱元件的電流產生熱量，使有不同膨脹系數的雙金屬片發生形變，當形變達到一定距離時，就推動連桿動作，使控制電路斷開，從而使接觸器失電，主電路斷開，實現電動機的過載保護。繼電器作為電動機的過載保護元件，以其體積小，結構簡單、成本低等優點在生產中得到了廣泛應用。如何選擇熱繼電器？如何選擇熱繼電器？選擇熱繼電器是根據電動機的額定電流選擇熱繼電器元件的額選擇熱繼電器是根據電動機的額定電流選擇熱繼電器元件的額定電流，熱繼電器額定電流定電流，熱繼電器額定電流電動機的額定電流，熱繼電器的電動機的額定電流，熱繼電器的整定電流值為

6、電動機額定電流的整定電流值為電動機額定電流的100%。NR2系列熱過載繼電器(以下簡稱熱繼電器)適用于交流50Hz/60Hz、電壓至690V，電流0.1-630A的長期工作或間斷長期工作的交流電動機的過載與斷相保護。熱繼電器還具有溫度補償、動作指示、自動與手動復位、停止等功能，產品性能穩定可靠。熱繼電器符合GB14048.4、GB14048.5、IEC60947-4-1等標準。熱繼電器可與接觸器接插安裝，也可獨立安裝。保險絲，又稱熔斷器，熔絲，是一種連接在電路上用以保護電路的一次性元件。當電路上電流過大時，使其中的金屬絲或片產生高溫而熔斷，導致凱里二中斷電流，以保護電路免受到傷害，舊保險絲熔斷

7、后需要人工更換新的保險絲以使電路回復運行。工作原理：利用金屬導體作為熔體串聯于電路中，當過載或短電流通過熔體時，因其自身發熱而熔斷，從而分?jǐn)嚯娐返囊环N電器。熔斷器結構簡單，使用方便，廣泛用于電力系統，各種電工設備和家用電器中作為保護器件。特點：熔體額定電流不等于熔斷器額定電流，熔體額定電流按被保護設備的負荷電流選擇，熔斷器額定電流應大于熔體額定電流，與主電器配合確定。熔斷器選型：配電變壓器低壓側 熔體額定電流(1.01.5)變壓器低壓側額定電流。 并聯電容器組組 熔體額定電流(1.31.8)電容器組額定電流。 電容器的基本作用就是充電與放電，電容在交流電路中可將電壓維持在較高的平均值（近峰值）

8、，高充低放可改善增加電路電壓的穩定性。電容種類繁多，我們經常接觸的如濾波電容、補償電容等。1、提高電網的有功功率；2、減少線路能量損耗；3、提高系統供電能力；4、減少線路電壓降、改善電網電壓質量。復合開關是用于控制電容器投切的器件。SP-CCS1型系列低壓復合開關室針對可控硅和交流接觸器在低壓無功補償應用方面存在的缺陷而研制開發的一種理想的電容投切開關，適用于低壓無功補償電容器的投切控制。低壓復合開關的工作原理是將可控硅與磁保持繼電器并聯，由內部的單片機控制，在投入瞬間由可控硅承擔過零投切，即電壓過零時刻投入，隨后磁保持繼電器閉合，可控硅斷開，投入動作完成。SP-CCS 1 - 公司代號：武漢

9、世紀精能電壓等級設計序號復合開關序號序號類別類別規格規格配電容器容量配電容器容量額定電流額定電流1共補SP-CCS1-0.410kvar20A220kvar40A330kvar55A4分補SP-CCS1-0.2510kvar20A520kvar40A630kvar55A晶閘管（Thyristor）是晶體閘流管的簡稱，又可稱做可控硅整流器，以前被簡稱為可控硅；1957年美國通用電器公司開發出世界上第一款晶閘管產品，并于1958年將其商業化；晶閘管是PNPN四層半導體結構，它有三個極：陽極，陰極和門極； 晶閘管具有硅整流器件的特性，能在高電壓、大電流條件下工作，且其工作過程可以控制、被廣泛應用于可

10、控整流、交流調壓、無觸點電子開關、逆變及變頻等電子電路中。作用：晶閘管是一種開關元件，它廣泛的應用在各種電路，以及電子設備中。晶閘管是典型的小電流控制大電流的設備，它通過一個電流很小的脈沖觸發晶閘管處于導通狀態，此時它的電阻變得很小相當于一根導線。晶閘管的導通和關斷條件：狀態狀態條件條件說明說明從關斷到導通1、陽極電位高于陰極電位2、控制機有足夠的正向電壓和電流兩者缺一不可維持導通1、陰極電位高于陽極電位2、陽極電流大于維持電流兩者缺一不可從導通到關斷1、陽極電位低于陰極電位2、陽極電流小于維持電流任一條件即可零序電流互感器零序電流互感器 零序電流互感器為一種線路故障電流監測器。零序電流互感器

11、為一種線路故障電流監測器。一般只有一個鐵芯與二次繞組,使用時，將一次三芯電纜穿過互感器的鐵芯窗孔，二次通過引線接至專用的繼電器，再由繼電器的輸出端接到信號裝置或報警系統。在正常情況下，一次回路中三相電流基本平衡，其所產生合成磁通也近于零。在互感器的二次繞組中不感生電流，當一次線路中發生單相接地等故障時，一次回路中產生不平衡電流(意即零序電流)，在二次繞組中感生微小的電流使繼電器動作，發生信號。這個使繼電器動作的電流很小(mA級)，稱作二次電流或零序電流互感器的靈敏度(也可用一次最小動作電流表示)，為主要動作指標。電流互感器電流互感器 電流互感器是將一次設備的大電流轉換成二次設備使用的小電流，其

12、工作電流互感器是將一次設備的大電流轉換成二次設備使用的小電流，其工作原理相當于一個阻抗很小的變壓器。原理相當于一個阻抗很小的變壓器。其一次繞組與一次主電路串聯，二次繞組接負荷。電流互感器的變比一般為X/5A或X/1A(X不小于該設備可能出現的最大長期負荷電流)，如此即可保證電流互感器二次側電流不大于5A或1A。 在變電站中，電流互感器用于三種回路：微機保護、測量和計量，而這三種回路對電流互感器的準確級要求是不同的。根據準確級的不同可將電流互感器的繞組劃分為10P10(保護)、0.5(測量)和0.2S(計量)。用于測量和計量的繞組著重于精度，用于保護的繞組著重于容量，以避免鐵芯飽和影響實際變比。

13、 L Z Z B J9-12/175b/4結構代碼澆注體寬度電流互感器澆注絕緣設計最高電壓設計序號加強型帶保護級支柱式0.2/0.5是互感器的計量級精度為0.2%和0.5%兩個繞組；10P是個穩態保護用的保護級精度為10P，即負荷誤差為10%0.2/10P/10P級次組合為一個計量級，兩個保護級電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換

14、成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。工作原理：其工作原理與變壓器相同，基本結構也是鐵心和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。 J D Z F 7-10 GYW1單相澆注式電壓互感器高原污穢帶剩余電壓繞組設計序號電壓等級（10kv）注意事項： 1電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如，測極性、連接組別、搖絕緣、核相序等。2電壓互感器的接線應保證其正確性，一次繞組和被測電路并聯，二次繞組應和所接的測量儀表、繼電保護裝置或自動裝

15、置的電壓線圈并聯，同時要注意極性的正確性。3接在電壓互感器二次側負荷的容量應合適，接在電壓互感器二次側的負荷不應超過其額定容量，否則，會使互感器的誤差增大，難以達到測量的正確性。4電壓互感器二次側不允許短路。由于電壓互感器內阻抗很小，若二次回路短路時，會出現很大的電流，將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下，一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。5為了確保人在接觸測量儀表和繼電器時的安全，電壓互感器二次繞組必須有一點接地。因為接地后，當一次和二次繞組間的絕緣損壞時，可以防止儀表和繼電器出現高電壓危及人身安全。6、電壓互感器副邊絕對不容許短路。避雷器是一種保護電氣設備等免受雷擊損害的裝置、原理和避雷針相同。原理：避雷器是變電站保護設備免受雷電沖擊波襲擊的設備，當沿線路傳入變電站的雷電沖擊波超過避雷器保護水平時，避雷器首先放電，并
