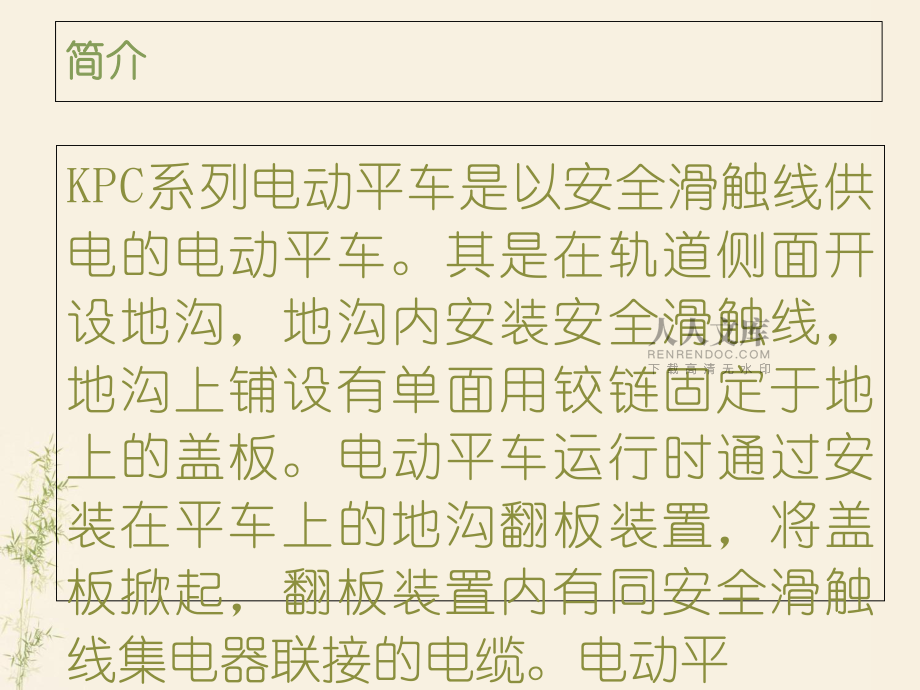

1、KPCKPC系列電動平車系列電動平車作者：新鄉百分百機電有限公司簡介簡介KPC系列電動平車是以安全滑觸線供電的電動平車。其是在軌道側面開設地溝，地溝內安裝安全滑觸線，地溝上鋪設有單面用鉸鏈固定于地上的蓋板。電動平車運行時通過安裝在平車上的地溝翻板裝置，將蓋板掀起，翻板裝置內有同安全滑觸線集電器聯接的電纜。電動平圖片圖片工作工作隨軌道車的移動帶動安全滑觸線的滑塊移動，從而實現電纜供電，將交流380v的滑觸線直接引入電動平車電器控制系統來控制平車的啟動、停止、前進、后退和調速等。適用適用此系列電動平車適用于使用頻率較高、整車高度較低、運行距離不長、流水線作業等場合組成組成車架、車輪、直/交流電機、

2、減速機、聯軸器、遙控手柄、隨車手柄、報警燈、光電/限位/接近開關、電氣箱、電磁驅動器性能性能KPC滑觸線供電系列電動平車采用安全滑觸線供電，隨著運行距離的增加，成本增加，因此總成本比較大。而且安全滑觸線的安裝受位置的限制，安全滑觸線可以安裝在軌道中間或道軌外側地溝內，為了安全和方便可以在地溝上方增加蓋板，通過自動翻板裝置，來實現地溝內的電源引入軌道平車上，操作系統為低壓36v電源控制，平車上可以加裝液壓升降系統。配件配件1、KPC滑觸線供電系列電動平車可選配有接縫安全滑觸線、無接縫安全滑觸線。2、可選配遇人自動停止、極限限位裝置。3、可選配隨車隨行操作、固定點操作、無線遙控等。4、可選配地溝自

3、動翻板供電、地上供電等。5、可選配國產電器或進口電器。6、可選配耐高溫場合要求。7、可選配變頻器無極調速。技術參數技術參數平車型號KPC-2TKPC-5TKPC-10TKPC-16TKPC-20TKPC-25TKPC-30TKPC-40TKPC-50TKPC-63TKPC-80TKPC-100T額定載重量（T）25101620253040506380100臺面尺寸長200035003600400040004500450050005500560060006500寬150020002000200022002200220025002500250026002800高450450500500550600600650650750800850軌內側距（mm）120014351435143514351435143514351435143518002000車輪直徑（mm）300300300350350400400500500600600600（重）運行速度（
