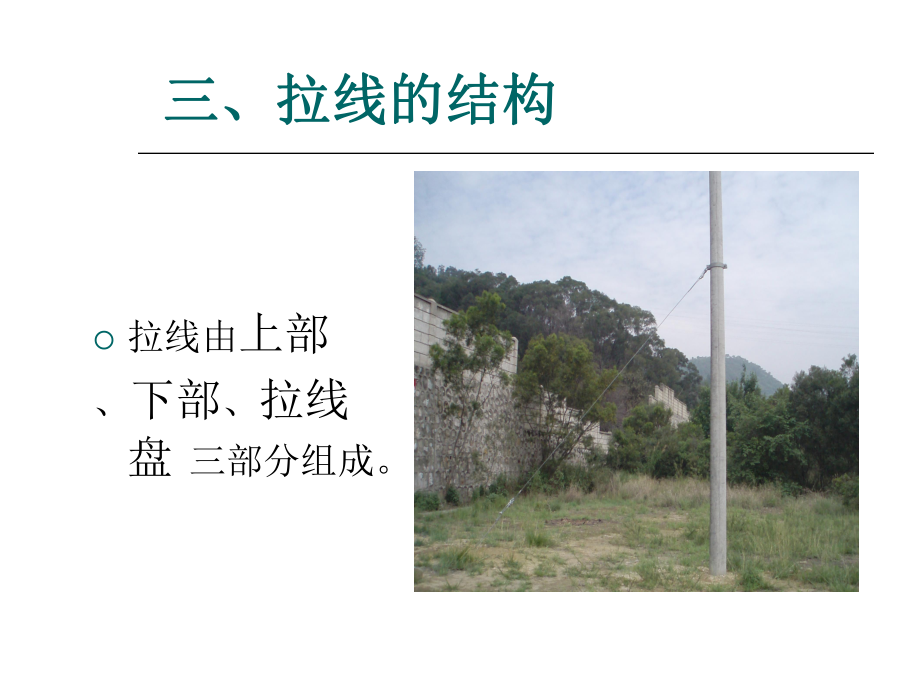

1、一、拉線及拉線盤的選擇一、拉線及拉線盤的選擇 拉線應采用鍍鋅鋼絞線或鍍鋅鐵線，拉線棒及其它地下鐵件應熱鍍鋅。 穩固桿塔二、拉線的作用二、拉線的作用拉線用于平衡桿塔承受的水平風力和導線、避雷線的張力。根據不同的作用，分為張力拉線和風力拉線兩種。平衡桿塔上不平衡的張力風力拉線用于平衡水平風力。10KV線路檔距較小，鋼筋混凝土桿一般均能承受電桿和導線上的水平風力，所以可以不裝設防風拉線。 拉線由上部、下部、拉線盤 三部分組成。三、拉線的結構三、拉線的結構普通拉線、V型拉線、水平拉線、共同拉線、背拉線、四、拉線的形式四、拉線的形式五、拉線的標準五、拉線的標準1、安裝前UT線夾和楔型線夾的絲扣上應涂潤滑

2、油；2、線夾舌板和拉線接觸應緊密，受力后無滑動現象，線夾的凸度應在尾側，安裝不得損傷拉線。六、拉線的設計形式六、拉線的設計形式鋼筋混凝土電桿的拉線一般不裝設拉線絕緣子，如拉線從導線之間穿過，應裝設與線路電壓等級相同的拉線絕緣子或采取其它絕緣措施。 七、拉線的設計要求七、拉線的設計要求根據線路段的長度、線徑的粗細，也就是根據線路的拉力大小來確定拉線的粗細、拉盤的大小、拉棒的粗細。 拉線應采用鍍鋅鋼絞線或鍍鋅鐵線，拉線棒及其它地下鐵件應熱鍍鋅。 八、拉線坑的定位八、拉線坑的定位必須定位在實處，不得定在淤泥、河坎上。不得將淤泥、容易腐爛不實的雜物填入拉線坑內，以防造成壓力不足，拉盤向上爬移。 九、拉

3、線盤的安裝要求：九、拉線盤的安裝要求：拉棒從拉盤拉出方向要與拉線對應，而拉盤埋入時拉盤的平面要與拉棒垂直，拉線棒與拉線盤的連接應使用雙螺母。 十、拉線角度：十、拉線角度：線路拉力較大時，拉線與電桿的夾角不得小于45。線路的夾角如大于90，必須加裝上風拉線，防止轉角桿向內傾斜。終端桿的拉線及耐張桿承力拉線應與線路方向對正，分角拉線與線路分角線方向對應，防風拉線應與線路方向垂直。 十一、拉線制作：十一、拉線制作：1、工器具選用、工器具選用個人工具個人工具:u鋼絲鉗、活動扳手2把 記號筆、鋼卷尺專用工具專用工具:u木錘、斷線鉗、吊繩 登桿工具、安全帶2.材料準備材料準備10號或12號鐵絲18號或20

4、號鐵絲GJ-35鋼鉸線NUT-1型線夾(平墊、螺帽齊全)NX-1型線夾(螺栓、銷釘齊全)3.拉線的制作拉線的制作畫印(從鋼絞線頭量出420430mm處)線夾穿入鋼絞線制作拉線上把制作拉線上把4. 彎曲鋼絞線彎曲鋼絞線左腳踩住主線,右手拉住線頭,左手控制鋼絞線畫印處進行彎曲(將鋼絞線線尾及主線彎成張開的開口銷模樣)畫印處畫印處線頭線頭主線主線5.鋼絞線穿入線夾鋼絞線穿入線夾尾線頭穿入線夾凸肚尾線頭尾線頭主線主線6.鋼絞線與線夾鋼絞線與線夾u放入楔子并拉緊湊u用木錘敲打牢固、無縫隙，彎曲處無散股現象7.扎拉線動作扎拉線動作右手握鋼絲鉗，左手扶住鋼絞線 人站位方向在鋼絞線的左側8.綁扎要求綁扎要求扎

5、55mm5mm 每扎一圈鐵絲都要扎緊密、平整尾線頭剩 出2030mm鐵絲斷頭在兩鋼絞線中間9.制作完成的上把制作完成的上把鋼絞線副線露出長300mm 允許+10mm誤差兩鋼絞線平整300mm+10mm10.桿上操作桿上操作 上桿前先檢查桿根及桿身 檢查登桿工具、安全帶及吊繩11.桿上安裝上把桿上安裝上把登桿動作安全熟練,上下桿要勻步攀登、直上直下 正確安裝螺栓和銷釘、凸肚朝下12.上把制作完成上把制作完成13.制作拉線下把制作拉線下把制作下把前先觀查電桿 是否傾斜畫印:沿拉線受力方向拉 緊拉線棒，比出鋼絞線 彎曲部分的所需長度（U 型螺栓穿進拉線棒環有效絲 紋的2/3處）有效絲紋14.鋼絞線剪

6、斷位置鋼絞線剪斷位置畫印處畫印處剪斷處剪斷處420430mm量出鋼絞線剪斷位置并剪斷鋼絞線（畫印處延長420430mm處斷）15.線夾套入鋼絞線線夾套入鋼絞線 從小口側穿入鋼絞線小口小口彎曲鋼絞線(將鋼絞線線尾及主線彎成張開的開口銷模樣，并將鋼絞線線尾穿入線夾，方向正確)放入楔子拉緊湊用木錘敲打(牢固無縫隙，彎曲處無散股現象)張開的開口銷模樣張開的開口銷模樣16.綁扎鐵絲綁扎鐵絲先順鋼絞線平壓一段扎絲，再纏繞壓緊該端頭在鋼絞線尾線處扎55mm5mm ，每圈鐵絲都扎緊且無縫隙尾線頭剩出2030mm鐵絲兩端頭絞緊，3個麻花 不能超過尾線頭扎55mm5mm, 每扎一圈鐵絲都要扎緊密尾線頭剩出2030

7、mm3個麻花尾線位置(線夾的凸肚位置應與尾線同側，凸肚位置均朝地面)尾線(長度為300mm允許+10mm誤差)結合部檢查(鋼絞線與楔子半圓彎曲結合處不得有散股和空隙)安裝拉線(一人配合拉緊安裝)300mm+10mm尾線長度17.安裝下把安裝下把u調拉線時觀查電桿是否 傾斜u按要求調緊拉線（UT線夾螺栓絲扣部分涂刷潤滑劑u緊螺母(雙螺母擰緊防水面 朝上)u出絲檢查(UT線夾雙螺 母出絲不得大于絲紋總長的 1/2,不得少于20mm)絲紋總長絲紋總長不得少于不得少于20mm18.下把制作完成下把制作完成其他要求其他要求正負線不得穿反正負線不得穿反桿上操作不得拋、掉任何工器具及材料桿上操作不得拋、掉任

8、何工器具及材料著裝正確著裝正確(工作服、工作膠鞋工作服、工作膠鞋 、安全帽、勞保手套、安全帽、勞保手套)清理現場清理現場(整理工具、清理工作現場、符合文明生整理工具、清理工作現場、符合文明生產要求產要求)考核完成時間考核完成時間(30min)拉線制作完成拉線制作完成危險點分析危險點分析: 高空墜落高空落物傷人拉線彈傷木錘敲打傷人十二、同桿架設的多回路線路：十二、同桿架設的多回路線路：在施工中，如果先收上端導線，就應先做上端的拉線，相應地后做下端拉線，再收下端導線。 當一基電桿上裝設兩條或多條接線時，必須考慮到幾條拉線共用力度，以確定拉盤大小和埋深及拉棒粗細。施工中拉線不應有過松、過緊、受力不均等現象。十三、同桿架設線路
