1、任務7 典型發動機電控電路分析與檢測任務目標7.1電子控制器電源電路7.2 燃油泵控制電路7.3 噴油器控制電路7.4 發動機怠速控制電路7.5 發動機排放控制電路7.6 典型發動機電子控制電路7.7 任務實施7.8 評價反饋任務目標【任務目標】1.了解發動機電控系統的組成與工作原理。2.掌握電子控制器電源電路的分析與檢測方法。3.掌握燃油泵控制電路的分析與檢測方法。4.掌握噴油器控制電路的分析與檢測方法。5.掌握發動機怠速控制電路的分析與檢測方法。6.掌握EGR等輔助發動機電控電路的分析與檢測方法7.17.1電子控制器電源電路電子控制器電源電路燃油噴射控制系統電路主要由電子控制器電源電路、燃

2、油泵控制電路、噴油器控制電路和各種輔助控制電路等組成，其作用是控制發動機燃油供給系統及時準確地噴射適量汽油，使發動機在最佳空燃比狀態下工作電子控制器電源電路的作用是確保電子控制器正常工作所需的電源。a)點火開關直接控制 b)控制電路控制1-點火開關；2-主繼電器；3-主繼電器控制電路7.17.1電子控制器電源電路電子控制器電源電路1.電路特點ECU的“BAT”端子直接與蓄電池連接，其作用是在點火開關關斷時，使RAM存儲器（儲存故障碼及其他信息)不斷電，確保存儲的信息不丟失。ECU的主電源端子“+B”由觸點常開的主繼電器控制，在點火開關接通、主繼電器觸點閉合時與蓄電池連接，提供ECU正常工作所需

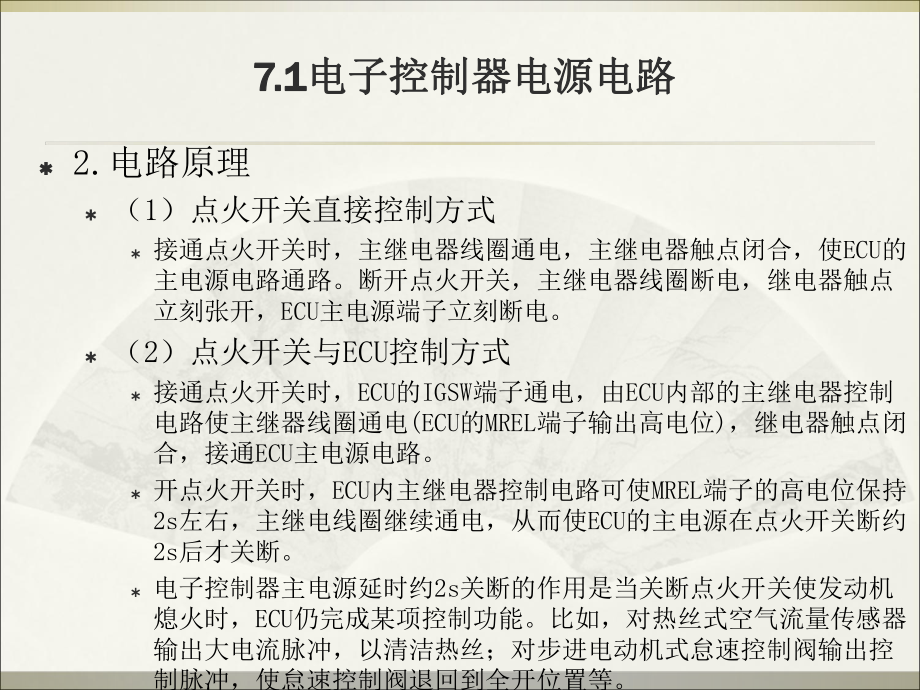

3、的電源。主繼電器線圈電路有點火開關直接控制和點火開關與ECU內控制電路共同控制兩種形式，后者具有延時關斷功能。7.17.1電子控制器電源電路電子控制器電源電路2.電路原理（1）點火開關直接控制方式接通點火開關時，主繼電器線圈通電，主繼電器觸點閉合，使ECU的主電源電路通路。斷開點火開關，主繼電器線圈斷電，繼電器觸點立刻張開，ECU主電源端子立刻斷電。（2）點火開關與ECU控制方式接通點火開關時，ECU的IGSW端子通電，由ECU內部的主繼電器控制電路使主繼器線圈通電(ECU的MREL端子輸出高電位)，繼電器觸點閉合，接通ECU主電源電路。開點火開關時，ECU內主繼電器控制電路可使MREL端子的

4、高電位保持2s左右，主繼電線圈繼續通電，從而使ECU的主電源在點火開關斷約2s后才關斷。電子控制器主電源延時約2s關斷的作用是當關斷點火開關使發動機熄火時，ECU仍完成某項控制功能。比如，對熱絲式空氣流量傳感器輸出大電流脈沖，以清潔熱絲；對步進電動機式怠速控制閥輸出控制脈沖，使怠速控制閥退回到全開位置等。7.2 7.2 燃油泵控制電路燃油泵控制電路燃油泵控制電路的基本控制功能是:在發動機起動和運轉時，燃油泵工作，發動機一旦異常熄火，就立即使燃油泵停止工作；發動機不工作時，即使點火開關保持接通狀態，燃油泵也不會通電工作。1-點火開關；2-主繼電器；3-故障檢查插座；4-燃油泵繼電器；5-燃油泵；

5、6-發動機轉速傳感器；7-燃油泵檢查插座7.2 7.2 燃油泵控制電路燃油泵控制電路1.電路特點主繼電器控制ECU主電源電路，同時也連接燃油泵繼電器的電源接柱，控制著燃油泵電源電路。燃油泵繼電器為常開觸點，控制燃油泵的通斷電；燃油泵繼電器有兩個線圈，其中L1由ECU內部的燃油泵控制電路控制其通斷電，L2則是在點火開關撥至起動檔時通電；L1、L2其中有一個線圈通電時，就可使燃油泵繼電器觸點K2閉合。7.2 7.2 燃油泵控制電路燃油泵控制電路2.工作原理起動時，點火開關撥至起動檔，起動開關接通燃油泵繼電器線圈L2電路，使觸點閉合，燃油泵隨即開始通電工作。燃油泵的電流通路為:蓄電池正極熔斷器主繼電

6、器K1燃油泵繼電器K2燃油泵搭鐵蓄電池負極。起動后，起動開關斷開，L2斷電，但發動機已正常運轉，ECU接收到發動機轉速傳感器的電信號，ECU內部的燃油控制電路使ECU的Fc端子與搭鐵通路而使線圈L1通電，燃油泵繼電器觸點K2保持閉合，燃油泵正常通電工作。7.2 7.2 燃油泵控制電路燃油泵控制電路當發動機熄火時，發動機轉速傳感器無轉速信號產生，ECU接收不到發動機轉速信號，內部控制電路使ECU的Fc端子與搭鐵斷路，使L1迅速斷電，燃油泵繼電器觸點K2斷開，燃油泵立刻停止工作。較早的翼片式空氣流量傳感器帶有燃油泵開關，該開關在發動機不運轉(進氣管無空氣主入)時斷開，發動機正常工作時閉合。用此燃油

7、泵開關控制燃油泵繼電器的L2線圈通斷電，使燃油泵在發動機運轉時工作，發動機熄火時立即停止工作。7.3 7.3 噴油器控制電路噴油器控制電路噴油器控制電路的作用是按ECU的噴油控制脈沖，使噴油器準確、及時地通斷電。噴油器實際上是一個直動式開關電磁閥，其驅動方式有電壓驅動和電流驅動兩種低電阻型噴油器 b)高電阻型噴油器電壓驅動方式的噴油器控制電路1-點火開關；2-附加電阻；3-噴油器驅動電路；4-噴油器7.3 7.3 噴油器控制電路噴油器控制電路電流驅動噴油器控制電路1-點火開關；安全主繼電器；3-噴油器控制電路；4-噴油器7.3 7.3 噴油器控制電路噴油器控制電路1.電路特點噴油器的電源端子通

8、過點火關與蓄電池連接，由ECU中的噴油器驅動電路控制其搭鐵通路。噴油器有低電阻型和高電阻型兩種，低電阻型噴油器采用電壓驅動方式的控制電路中，需串聯一個電阻，用于減小噴油器電磁線圈的工作電流，以避免其過熱燒壞。電流驅方式的噴油器控制電路與電壓驅動方式的控制電路的區別只是在ECU內部，電流驅動方式其驅動電路結構與控制方式比電壓驅動方式復雜7.3 7.3 噴油器控制電路噴油器控制電路2.電路原理（1）電壓驅動方式當微處理器輸出噴油指令時，驅動電路中的晶體管VT導通，使噴油器在噴油時間內對保持一固定電壓。這種驅動方式由于噴油器線圈自感電動勢的阻礙作用，使噴油器噴油響應較慢，噴油器開啟滯后時間較長。低電

9、阻型噴油器減少了電磁線圈的匝數，使其電感量減小，可提高線圈電流的上升速率，加快噴油器動態響應速度。但這使噴油器工作時電阻也減小了，會造成噴油器線圈的工作電流過大而容易過熱損壞，因而在其驅動電路中需串聯附加電阻，用以降低其工作電流。7.3 7.3 噴油器控制電路噴油器控制電路2)電流驅動方式當微處理器輸出噴油指令時，驅動電路中的晶體管VT迅速飽和導通，使噴油器電磁線圈電流迅速上升至8A左右，噴油器迅速全開。此后，控制電路使噴油器電磁線圈電流減小至僅能維持噴油器閥打開，以防止電磁線圈過熱。電流驅動方式雖然其驅動控制電路較為復雜，但采用低電阻型噴油器，動態響應好，因此應用比較廣泛。7.3 7.3 噴

10、油器控制電路噴油器控制電路(3)各缸噴油器的工作方式1)同時噴射方式各缸同時噴射方式的噴油器控制電路的ECU內只有一個噴油器驅動電路，按發動機轉動節拍各缸噴油器同時噴油。這種控制方式結構簡單，但其空燃比的控制精度相對較低。2)分組同時噴射方式分組同時噴射方式將噴油器分成兩組(四缸發動機)或三組(六缸發動機)，由噴油器控制ECU內的兩個或三個噴油器驅動電路按發動機轉動節拍控制各組噴油器輪流噴油。噴油器分組同時噴射方式其控制精度有所提高，但增加了噴油器驅動電路，且需要分組氣缸識別信號，控制電路相對要復雜一些。7.3 7.3 噴油器控制電路噴油器控制電路3)各缸獨立噴射方式各缸獨立噴射方式噴油控制電

11、路的ECU內有與氣缸數相同的驅動電路，按照發動機各缸的工作順序控制各缸噴油器噴油，各缸獨立噴射方式可相對于各缸的每次燃燒所需噴油量都設定一個最佳的噴射時刻，可以進行稀薄燃燒控制進一步降低油耗。這種噴射方式需要氣缸識別信號及與氣缸數相等的噴油器驅動電路，控制電路更為復雜。7.4 7.4 發動機怠速控制電路發動機怠速控制電路發動機怠速控制電路用于實現發動機的怠速穩定控制和高怠速控制。根據怠速控制方式不同，怠速控制可分為節氣門直動式和旁通空氣量調節式兩種按執行器結構與工作原理的不同，怠速控制又可分為步進電動機式、旋轉電磁閥式和開關電磁閥式等。7.4 7.4 發動機怠速控制電路發動機怠速控制電路1.步

12、進電動機式怠速控制系統電路7.4 7.4 發動機怠速控制電路發動機怠速控制電路(1)電路特點步進電動機式怠速控制閥主要由步進電動機、絲桿機構和空氣閥等組成。步進電動機的轉子與絲桿組成絲桿機構，將步進電動機轉子的轉動轉換為絲桿直線移動，并通過閥桿帶動空氣閥開啟或關閉。ECU內設有主繼電器控制電路，當點火開關關斷時，使ECU繼續通電2s，以便使ECU完成怠速控制電磁閥起動初始位置的設定，控制步進電動機轉動至空氣閥開啟最大位置，為下次起動作好準備。7.4 7.4 發動機怠速控制電路發動機怠速控制電路(2)電路原理電子控制單元(ECU)根據節氣門位置傳感器、發動機轉速傳感器、發動機冷卻液溫度傳感器、空

13、調開關、自動變速器檔位開關等所提供的電信號進行怠速控制。當需要調整怠速時，ECU輸出控制信號，通過其內部的步進電動機驅動電路產生步進電動機轉動控制脈沖，使步進電動機轉動相應的角度，將空氣閥調整至適當?shù)拈_度。7.4 7.4 發動機怠速控制電路發動機怠速控制電路2.旋轉電磁閥式怠速控制系統電路7.4 7.4 發動機怠速控制電路發動機怠速控制電路(1)電路特點旋轉電磁閥式怠速控制閥主要由旋轉電磁閥和旋轉式空氣閥組成。旋轉電磁閥定子為永久磁鐵，轉子中繞有兩組繞組，轉子繞組的電流通過電刷與滑片引入。無論是哪種形式的旋轉電磁閥，其控制電路相同:電源端子連接主繼電器，在主繼電器觸點閉合時電磁閥電源被接通；旋

14、轉電磁閥的兩個控制端子分別受控于ECU的兩個怠速控制端子ISC1、ISC2。7.4 7.4 發動機怠速控制電路發動機怠速控制電路(2)電路原理當ECU根據相關傳感器及開關電信號確定需要調整怠速時，便輸出相應的占空比信號經驅動電路(反相器及VT1、VT2)輸出同頻反相的電磁閥控制脈沖ISC1、ISC2，控制兩個磁線圈的通電時間，使電磁閥轉子作相應的轉動，以改變空氣閥的開關及開啟程度。7.4 7.4 發動機怠速控制電路發動機怠速控制電路3.開關電磁閥式怠速控制統電路7.4 7.4 發動機怠速控制電路發動機怠速控制電路(1)電路特點開關電磁閥式怠速控制閥只有開和關兩種狀態，電磁線圈通時閥開啟，電磁線

15、圈斷電時閥閉。開關電磁閥式怠速控制閥由ECU的V-ISC端子控制，但控制方式有占空比控制方式和開關控制方式兩種。(2)控制原理占空比控制方式：ECU輸出頻率固定，但占空比變化的怠速控制信號，通過調整電磁的開閉比率來調節怠速輔助空氣通道的空氣流量，實現怠速的控制。開關控制方式：ECU輸出的控制信號只有高電平和低電平兩種狀態，控制電磁閥的通或斷電。因此，開關控制方式的電磁閥式怠速控制閥只有打開(高怠速)和關閉(正常怠)兩種工作狀態。7.5 發動機排放控制電路為進一步降低汽車排放對環境的影響，一些汽車上還配置了廢氣再循環控制系統、燃油發排放控制系統等電子控制裝置。1.廢氣再循環控制電路廢氣再循環(E

16、xhaust Gas RecirculationEGR)是將發動機排出的部分廢氣引入進氣管新鮮空氣混合后進人氣缸，利用廢氣中所含有大量的二氧化碳(C02)不參與燃燒卻能吸收量的特點，降低燃燒溫度，以減少NOx的排放。廢氣再循環控制就是要在保證發動機正工作的前提下，最大限度地抑制NOx。7.5 發動機排放控制電路電子控制EGR系統1-EGR電磁閥；2-節氣門位置傳感器；3-EGR閥；4-冷卻液溫度傳感器；5-發動機轉速與曲軸位置傳感器；6-起動信號；7-發動機負荷信號7.5 發動機排放控制電路(1)結構特點電子廢氣再循環控制系統ECU通過控制EGR電磁閥的通斷電比率來調節EGR閥的開度，實現廢氣

17、再循環流量的控制。EGR閥EGR閥為膜片式空氣閥，膜片一側通大氣，裝有彈簧側為真空室，其真空度由EGR電磁閥控制。當EGR閥真空室的真空度增大時，真空吸力使膜片克服彈簧力而變形增大，閥的開度增大，廢氣環流量增加；當EGR閥真空室失去真空度時，膜片在彈簧力作用下回位而使閥關閉，阻斷廢氣再循環。7.5 發動機排放控制電路EGR電磁閥EGR電磁閥為開關式電磁閥，有三個通氣口。EGR電磁閥不通電時，閥在彈簧力的作用下將通氣口關閉，使EGR閥真空室與進氣歧管相通，真空室真空度大；EGR電磁閥線圈通電時，閥在電磁力作用下移動，將通氣歧管口關閉，使EGR閥的真空室與大氣相通，其真空度減小EGR電磁閥1-空氣

18、通道；2-閥體；3-通進氣緩沖室；4-接膜片式EGR閥；5-電磁閥線圈；6-通進氣管（節氣門處）7.5 發動機排放控制電路(2)控制原理ECU根據相關傳感器的信號判斷發動機的工況與狀態，并定是否需要廢氣再循環或再循環流量的大小，然后輸出占空比的脈沖信號，通過控制EGR電磁閥的動作來調節EGR閥的開閉以實現最佳的廢氣再循環控制。當需要增大廢氣再循環流量時，ECU輸出的占空比減小，EGR電磁閥相對的通電時間減小，EGR閥真空室通進氣歧管相對時間增大，其真空度增大而使EGR閥開度增大。廢氣循環流量相應增加7.5 發動機排放控制電路當不需要廢氣再循環時，ECU輸出占空比為100%的信號(持續高電平)，

19、使EGR電磁閥常通電，EGR閥真空室與大氣常通，EGR閥關閉，阻斷了廢氣再循環。如下情況ECU將停止廢氣再循環:發動機轉速低于900r/min或高于320Or/min(高低限值因車型而不同)。發動機未達到正常工作溫度。發動機處于怠速工況。在起動發動機時。7.5 發動機排放控制電路2.燃油蒸發排放控制電路為避免燃油箱中的汽油蒸氣直接排放到大氣中而造成空氣污染，現代汽車裝備了一個活性炭罐，用于收集燃油箱中的汽油蒸氣。并在發動機工作時，通過流經的空氣將汽油蒸氣送入進氣管參與燃燒。炭罐通氣量控制的作用是及時地將炭罐中的汽油蒸氣送入進氣管，以確保炭罐能正常起作用，同時不影響發動機的正常工作。7.5 發動

20、機排放控制電路電子控制式炭罐排放控制系統1-燃油箱；2-傳感器信號；3-單向閥；4-通氣管路；5-接進氣緩沖器；6-炭罐通氣電磁閥；7-節氣門；8-主通氣口；9-炭罐通氣閥膜片；10-定量通氣小孔；11-炭罐7.5 發動機排放控制電路(1)結構特點ECU通過電磁閥來調節膜片式炭罐通氣閥的開度，實現炭罐通氣量的控制。炭罐炭罐中裝有活性炭可吸附燃油箱中的汽油蒸氣，但吸附力不強，當有空氣流過時蒸氣分子會脫離，隨空氣進入進氣歧管炭罐通氣閥炭罐通氣閥膜片的上部為真空室，真空度由炭罐通氣電磁閥控制。當真空度增大時，閥膜片向上拱，主通氣口通氣量增加。炭罐通氣電磁閥電磁閥不通電時，電磁閥使炭罐通氣閥真空室與進

21、氣管(節氣門處)相通，其真空度增大。電磁通電時，炭罐通氣閥真空室與接近大氣壓的進氣緩沖室相通，其真空度減小。ECU通過輸出占空比脈沖信號控制電磁閥的通斷電比率，以控制炭罐通氣閥真空室的真空度，使通氣閥的開度改變。7.5 發動機排放控制電路(2)控制原理ECU根據有關傳感器的信號判斷發動機工況與狀態，并輸出相應的控制脈沖，通過控制炭罐通氣電磁閥的開關占空比來調節炭罐通氣閥的開度，使流經炭罐進人進氣管的空氣流量適應發動機工況、狀態變化的需要。炭罐通氣電子控制系統具體的控制過程如下:發動機轉速變化時的炭罐通氣量控制ECU根據發動機轉速傳感器獲得發動機轉速信號。當發動機在高轉速時，ECU輸出控制脈沖使

22、炭罐通氣閥開度加大，以增加炭罐通氣量，使炭罐中的汽油蒸氣能及時凈化掉。當動機不工作(無轉速信號)時，ECU使炭罐通氣閥關閉，炭罐無空氣流通。7.5 發動機排放控制電路發動機負荷變化時的炭罐通氣量控制ECU根據進氣管壓力(或空氣流量)傳感器獲得發動機負荷信號。當發動機負荷大時，ECU輸出控制脈沖使炭罐通氣閥開度加大，用較大的通氣量將炭罐中的汽油蒸氣及時凈化掉。當發動機處于怠速工況(節氣門位置傳感器提供發動機怠速信號)時，ECU輸出的控制脈沖將炭罐通氣量減少，以免造成混合氣過稀而使發動機怠速不穩。發動機溫度低時的炭罐通氣量控制ECU根據冷卻液溫度傳感器獲得發動機溫度信號當發動機低于6O時，炭罐通閥

23、完全關閉，使炭罐無空氣流通，以避免影響發動機工作。空燃比反饋炭罐通氣量控制ECU根據氧傳感器信號判斷混合氣空燃比狀態。當氧傳感器輸出混合氣過濃或過稀的信號時，ECU輸出控制脈沖，及時調整炭罐通氣閥的開度，以避免混合氣過濃或過稀。7.6 典型發動機電子控制電路豐田2JZ-GE型發動機電子控制系統現代汽車發動機電子控制系統基本上都具有燃油噴射、點火、怠速等控制功能，汽車排放控制功能則因車型、排放控制要求的不同而配置上也有所不同。一些汽車為提高發動機的性能，還增設了其他的控制功能。為能及時發現發動機電子控制系統的故障、方便故障排除，發動機電子控制系統都設有故障自診斷功能。7.6 典型發動機電子控制電

24、路1.系統特點豐田2JZ-GE發動機電子控制系統ECU和自動變速器控制系統ECU合二為一，并與汽車巡航控制ECU進行信息交流，可使各相關控制更加協調。發動機控制系統除了燃油噴射控制、點火時間控制、怠速控制等主要控制功能外，還有諧波增壓控制、燃油泵工作狀態控制等控制功能。燃油箱燃油蒸發排放控制采用機械方式，直接利用節氣門處的真空度來控制膜片式通氣閥的開度，以使活性炭罐的通氣量滿足發動機工況變化的需要。該系統還設有節氣門關閉緩沖器，其作用是減緩駕駛員突然松開加速踏板時節氣門關閉開度，以避免發動機轉速突然下降而導致汽車沖擊和發動機熄火，同時也避免因進氣突然少而使發動機缸內燃燒條件惡化，導致減速時排氣

25、污染增大。7.6 典型發動機電子控制電路2.電路分析豐田2JZ-GE發動機電控系統電路原理圖7.6 典型發動機電子控制電路(1)發動機電子控制器(ECU)ECU是發動機電子控制系統的核心，它還包含自動變速器控制功能，ECU端子的功能及連接說明如下7.6 典型發動機電子控制電路7.6 典型發動機電子控制電路發動機ECU端子電壓的檢測7.6 典型發動機電子控制電路(2)發動機電子控制器電源電路發動機ECU有一常接電源（BATT端子），用于向ECU內的有關元件(如儲存故障碼的RAM存儲器)提供不間斷電源。ECU的主電源(+B1端子、+B端子)由EFI主繼電器觸點來通斷，該主電源控制電路具有延時關斷功

26、能7.6 典型發動機電子控制電路(3)燃油泵工作狀態控制電路2JZ-GE發動機燃油泵工作狀態控制電路除通常的燃油泵控制功能外，還可根據發動機的工況對燃油泵的轉速進行控制，使燃油泵的泵油量與發動機的轉速及負荷相適應。7.6 典型發動機電子控制電路當發動機在起動、高轉速或大負荷工況時，發動機ECU便會向燃油泵控制ECU的FPC端子輸出一個高電位信號。燃油泵控制ECU得到此控制信號后，從FR輸出一個較高的電壓(約為蓄電池電壓)，使燃油泵高速運轉。當發動機處于怠速工況時，發動機ECU向燃油泵控制ECU的FPC端子輸出一個低電位信號。這時，燃油泵控制ECU的FR端子輸出一個較低的電壓(約9V)，燃油泵就

27、會在較低的轉速下工作。7.6 典型發動機電子控制電路(4)諧波進氣增壓控制諧波進氣增壓控制的作用是使發動機在中低速和高速時都有進氣增壓效果，以提高發動機的動力性。7.6 典型發動機電子控制電路在進氣管的中部設置了一個容量較大的空氣室，空氣室與進氣管的通斷由進氣增壓控制閥的開閉控制。進氣增壓控制閥關閉時，進氣流壓力波傳遞長度為空氣濾清器至進氣門，壓力波長較長；進氣增壓控制閥打開時，進氣流壓力波只在空氣室口至進氣門之間傳播，壓力波長縮短。當發動機的轉速較低時，ECU使開關式電磁閥不通電，真空馬達不與真空罐相通，進氣增壓控制閥關閉，進氣壓力波較長，使得中低速下的發動機有進氣壓力波增壓效果。當發動機轉速高時，發動機ECU使開關式電磁閥通電，真空馬達在真空罐真空度的作用下動作，將進氣增壓控制閥打開，進氣管就與一個容量較大的空氣室相通，縮短了進氣壓力波的波長，使得發動機在高轉速時仍有進氣壓力波增壓效果。7.6 典型發動機電子控制電路諧波進氣增壓控制電路原理EFI主繼電器觸點閉合時，諧波進氣增壓控制裝置的真空電磁閥接通電源，由ECU的ACIS端子控制開關式真
