1、ICS 13.020.01CCS Z 00團體標準T/CSES 122020沉積物質量基準校驗技術指南Technical guidelines for validation of sediment quality criteria2020 - 10 - 10 發布2020 - 10 - 15 實施中國環境科學學會發 布IT/CSES 122020目次前言II引言III1 范圍12 規范性引用文件13 術語和定義14 方法原理和技術程序25 試驗準備36 試驗操作47 質量保證與質量控制48 數據與報告4附錄 A（資料性）試驗用水的化學特征6附錄 B（規范性）人工配制沉積物的組成7附錄 C（資料

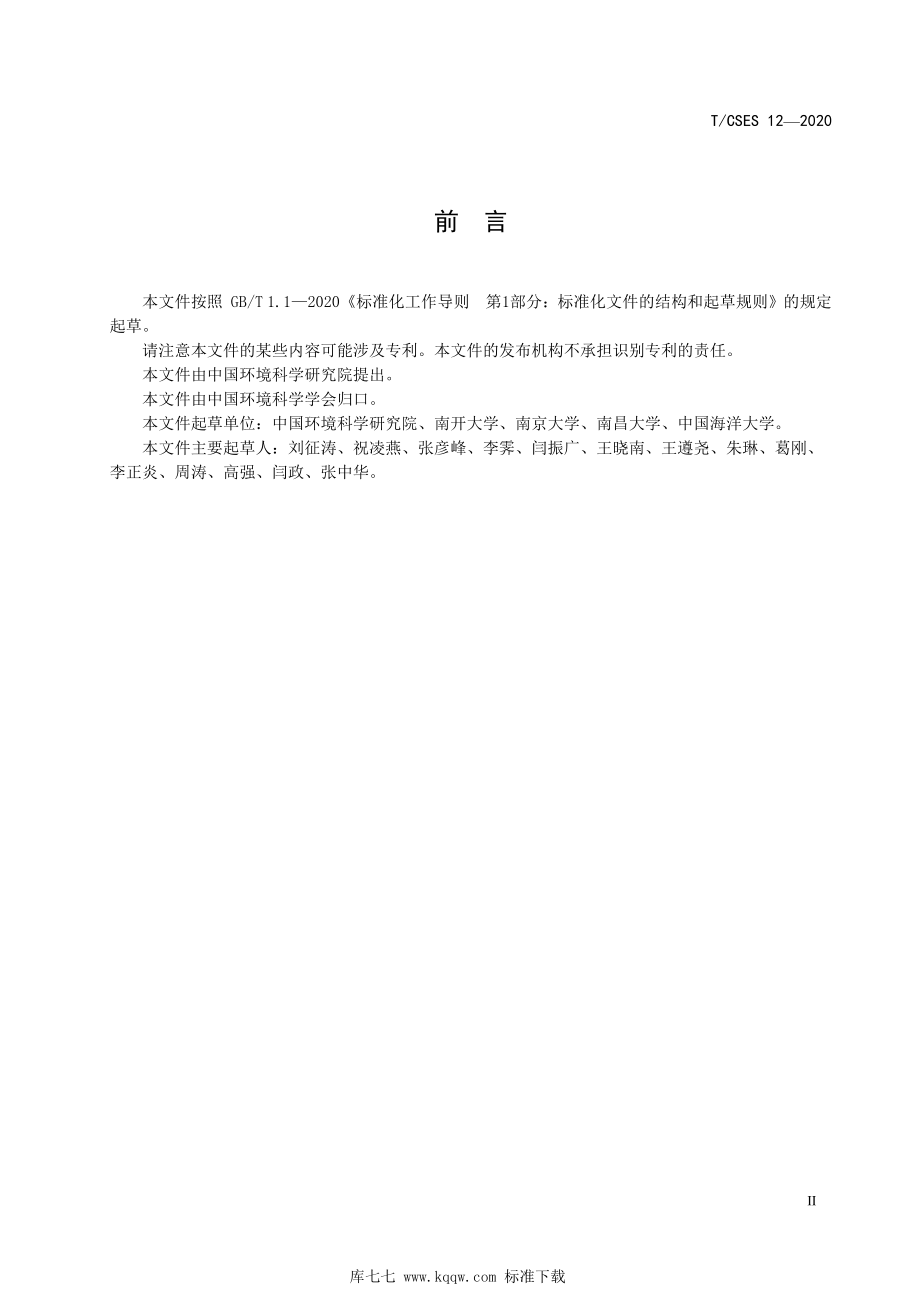

2、性）活性材料添加方法8IT/CSES 122020前言本文件按照 GB/T 1.12020標準化工作導則第1部分：標準化文件的結構和起草規則的規定起草。請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別專利的責任。本文件由中國環境科學研究院提出。本文件由中國環境科學學會歸口。本文件起草單位：中國環境科學研究院、南開大學、南京大學、南昌大學、中國海洋大學。本文件主要起草人：劉征濤、祝凌燕、張彥峰、李霽、閆振廣、王曉南、王遵堯、朱琳、葛剛、李正炎、周濤、高強、閆政、張中華。II庫七七 標準下載引言國務院關于落實科學發展觀加強環境保護的決定提出了“科學確定環境基準”的要求，將其作為建立和

3、完善環境保護長效機制的重要內容之一。從國家“十一五”規劃期間開始，研究人員依托國家水體污染控制與治理科技重大專項（“水專項”），切實推進了流域水環境底泥沉積物基準的相關研究， 在借鑒先進方法技術的基礎上，建立了較科學的流域水環境沉積物基準方法。其中，現場校驗技術作為水環境沉積物基準校驗的特色技術，是沉積物基準方法技術的重要組成部分。2017年，生態環境部發布國家環境基準管理辦法（試行），進一步加強和規范環境基準管理工作，該辦法對環境基準研究、制定、發布、應用與監督等工作提出了詳細的要求。為貫徹中華人民共和國環境保護法、中華人民共和國水污染防治法和水污染防治行動計劃，規范沉積物質量基準校驗的工作

4、，制定本文件。III沉積物質量基準校驗技術指南1 范圍本文件規定了流域水環境沉積物質量基準校驗的方法原理和技術程序、試驗準備、試驗操作、質量保證與質量控制、數據與報告。本文件適用于指導我國流域水環境（淡水河流、湖庫）的沉積物質量基準的校驗。2 規范性引用文件下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件， 僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。GB/T 27858化學品 沉積物-水系統中搖蚊毒性試驗 加標于水法GB/T 27859化學品 沉積物-水系統中搖蚊毒性試驗 加標于沉積物法HJ/T 153

5、化學品測試導則HJ/T 154新化學物質危害評估導則HJ/T 155化學品測試合格實驗室導則HJ 494水質采樣技術指導HJ 495水質采樣方案設計技術規定HJ 831淡水水生生物水質基準制定技術指南3 術語和定義HJ 831界定的以及下列術語和定義適用于本文件。3.1 3.1沉積物質量基準低值sediment quality criteria -low，SQC-L用于保護流域水環境中水生生物特別是底棲生物及其生態功能的沉積物中污染物的濃度，低于該值，沉積物中污染物的生態風險較低。3.2 3.2沉積物質量基準高值sediment quality criteria - high，SQC-H用于保

6、護流域水環境中水生生物特別是底棲生物及其水生態功能的沉積物中污染物的濃度，高于該值，沉積物中污染物的生態風險較高。3.3 3.3加標沉積物校驗spiked sediment validation在無人為污染的天然水體沉積物或人工配制沉積物中添加一定濃度的待測污染物標準物質，通過沉積物毒性測試對污染物的沉積物質量基準值進行檢驗和證實。13.4 3.4實際沉積物校驗field sediment validation在采自實際水環境的天然沉積物中添加合適的活性材料，屏蔽干擾物質的效應，保留待測污染物的毒性，通過沉積物毒性測試對污染物的沉積物質量基準值進行檢驗和證實。4 方法原理和技術程序4.1 方法

7、原理流域水環境沉積物質量基準的校驗包括加標沉積物校驗和實際沉積物校驗。加標沉積物校驗主要根據已經推導的水環境中污染物的沉積物質量基準值，設計系列濃度梯度，范圍涵蓋沉積物質量基準低值（SQC-L）和沉積物質量基準高值（SQC-H）。在清潔無污染的天然水體沉積物或人工配制沉積物樣品中加入系列濃度的污染物標準物質并進行毒性試驗，當不同加標濃度的沉積物表現出相應合理的毒性（符合程度達到或超過 70%），則判斷推導的基準值通過加標沉積物校驗。實際沉積物校驗主要在取自實際流域水環境的天然沉積物樣品中添加不同的活性材料，吸附或絡合沉積物中的非極性有機物、重金屬或氨氮，去除干擾物質產生的實際沉積物毒性效應，保

8、留了目標污染物的生物毒性。測定實際水體沉積物中目標污染物的濃度，并進行沉積物毒性試驗，與已經推導的沉積物質量基準低值（SQC-L）和沉積物質量基準高值（SQC-H）進行比較分析，當沉積物中的污染物濃度表現出相應合理的毒性（符合程度達到或超過 70%），則判斷推導的基準值通過實際沉積物校驗或修正。如果沉積物質量基準同時通過了加標沉積物校驗和實際沉積物校驗，則其可靠性較高。4.2 技術程序流域水環境沉積物質量基準校驗的技術程序見圖1。圖1沉積物質量基準校驗的技術程序25 試驗準備5.1 儀器準備測試所需儀器設備應符合HJ/T 155的相關規定。試驗所用儀器設備不應釋放對受試生物有害的物質，并且對受

9、試物的吸附能力較小。5.2 受試物信息受試物應有明確的來源，純度符合要求，未超過保存期限。收集受試物的必備資料包括名稱、結構、純度、來源、理化性質（例如水溶性、蒸汽壓、正辛醇-水分配系數（Kow）、穩定性）等，以及受試物在沉積物、上覆水、孔隙水中的定量分析方法（包括檢出限和準確度）。5.3 受試生物受試生物物種主要包括底棲甲殼類、水生昆蟲類、水生寡毛類、腹足類、雙殼類、底棲魚類和沉水植物。受試生物可以購買或?qū)嶒?yàn)室培養，同一批次試驗所用受試生物應是同一來源的正常健康個體，受試生物可以靜態培養或流水式培養，如果靜態培養，上覆水需要定時更新，以保證水質滿足受試生物的培養條件。受試生物的培養可以參考相

10、關沉積物毒性測試標準方法。5.4 試驗用水試驗用水應適合受試生物的存活、生長和繁殖，試驗用水可以使用天然水或配制水，天然水可以是無污染的井水、泉水或地表水，也可以是取自沉積物樣品采集地的原位水，其硬度、堿度、電導率和pH 等應保持穩定，充分曝氣。試驗用水的化學特征見附錄A，也可以參考沉積物毒性測試標準方法（參見GB/T 27858和GB/T 27859）或其它的毒性測試標準方法中規定的試驗用水。5.5 沉積物水體沉積物可以使用天然沉積物或配制沉積物。天然沉積物可以取自無污染的地點，采樣方案設計和采樣方法參考HJ 494和HJ 495。沉積物樣品不應含有其它引起干擾的生物。測定沉積物的間隙水pH

11、、總有機碳（total organic carbon，TOC）、粒度分布（砂、淤泥和黏土含量）和含水率。配制水體沉積物可以避免因天然沉積物本土生物、污染物質和成分組成引起的干擾，更適合標準化測試。配制沉積物的組成應符合附錄B的規定，也可以參考沉積物毒性測試標準方法（參見GB/T 27858 和GB/T 27859）中規定的沉積物，或直接使用符合要求的清潔土壤代替。5.6 受試物加標進行加標沉積物校驗時，受試污染物應完全均勻地分布在沉積物中。有機化學品通常需要溶解在合適的有機溶劑中，再加入沉積物，溶劑通過揮發去除；金屬類物質通常以水溶液形式加入沉積物中。受試物的加入可以參考沉積物毒性測試標準方法

12、，受試物加入沉積物后，需要平衡足夠的時間再開始試驗； 一般有機物通常平衡1個月以上，金屬類需平衡1周2周，平衡結束后，可對上覆水和沉積物進行受試物的濃度分析。5.7 添加活性材料進行實際流域水體的沉積物校驗時，可在取自實際水環境的沉積物樣品中分別添加不同的活性材3T/CSES 122020料，吸附或絡合沉積物中的干擾物質，以便去除干擾物質效應，保留目標污染物的生物毒性特性。干擾物質包括非極性有機物、重金屬或氨氮，一般通過添加活性炭粉、大孔螯合樹脂或沸石去除其產生的效應。流域水體沉積物中添加的活性材料及添加方法見附錄 C。6 試驗操作6.1 試驗系統根據需要可選擇靜態、半靜態或流水式試驗系統，試

13、驗操作應符合HJ/T 153和HJ/154的相關規定。6.2 試驗設計水體沉積物毒性效應的測試終點可包括底棲物種的存活、生長、行為或繁殖等危害影響。6.3 試驗條件估算受試生物的半數致死濃度（LC50）或有害效應濃度（EC10-20），一般至少設置 5 個濃度，每個濃度至少 3 個平行，應保證每個平行試驗有足夠的生物數量，使 LC50 和 EC10-20 應包含在試驗的濃度范圍內?？蓞⒖加?EC10 分析估算最低觀察效應濃度或無觀察效應濃度（LOEC/NOEC）。試驗中應設置對照，污染物設置濃度一般最高不超過 1000 mg/kg，如果添加受試物時使用了助溶劑，還應設置溶劑對照。試驗溫度一般在

14、 20±3范圍內，每天光照 16 h，光照度應為 100 lx 1000 lx。在試驗準備時可向沉積物中加入食物，試驗過程中可不喂食或少量喂食。沉積物與上覆水的深度比一般在 1：3 到 1：4 之間。試驗中上覆水溫和曝氣，一般不使溶解氧降至飽和溶解氧的 60%以下，避免對沉積物的擾動。6.4 生物檢測暴露期內定時檢測試驗生物的存活、生長、行為或繁殖等情況，記錄觀察現象，死亡的生物應及時移除。6.5 濃度校驗暴露期結束后，對上覆水和沉積物進行受試物的濃度分析。7 質量保證與質量控制試驗應符合 GB/T 27858、GB/T 27859、HJ/T 153、HJ/T 154 和 HJ/T

15、155 的相關規定。對照試驗中的生物不表現出顯著的毒性效應。試驗結束時，各實驗容器中溫度、溶解氧和pH應保持在可接受的范圍內。8 數據與報告8.1 數據處理根據生物測試終點計算毒性。當毒性大于30%時，記為具有明顯毒性；當毒性小于10%時，記為無明顯毒性；當毒性在10%30%之間時，記為毒性不確定。針對不同生物和測試終點，可以規定不同的毒性判定標準。8根據沉積物中污染物濃度和沉積物質量基準值計算水體沉積物的生態風險商值。當基于沉積物質量基準高值（SQC-H）的風險商值大于1時，預測沉積物具有明顯毒性；當基于沉積物質量基準低值（SQC-L） 的風險商值小于1時，預測沉積物無明顯毒性；當基于沉積物

16、質量基準高值（SQC-H）的風險商值小于1 并且基于沉積物質量基準低值（SQC-L）的風險商值大于1時，預測沉積物毒性不確定。8.2 結果報告8.2.1 受試物信息受試物信息包括名稱、結構、純度、來源、理化性質（例如水溶性、蒸汽壓、Kow、穩定性）等。8.2.2 受試生物信息受試生物信息包括名稱、來源、馴化和培養等。8.2.3 試驗程序試驗應按以下程序進行：a) 試驗材料：例如試驗用水，沉積物的制備、性質和加標方法；b) 試驗系統：例如靜態、半靜態、流水式等；c) 試驗設計：試驗生物數量，受試物加標濃度和實測濃度；d) 試驗條件：毒性試驗暴露的時間和條件；e) 測定方法：受試物濃度測定方法和生

17、物效應測定方法。8.2.4 試驗結果試驗結果應包括以下內容：a) 試驗濃度：加標濃度和實測濃度；b) 受試生物產生毒性效應（例如存活、生長、行為或繁殖等）的情況；c) 受試生物產生的毒性效應與沉積物濃度的關系。8.2.5 校驗結果校驗結果應包括以下內容：a) 毒性測試對沉積物毒性的評估（有明顯毒性、無明顯毒性、毒性不確定）；b) 基于水環境沉積物質量基準的風險商值對沉積物毒性的預測（有明顯毒性、無明顯毒性、毒性不確定等）；c) 判別毒性評估與毒性預測結果的符合程度是否達到或超過 70%，推導的沉積物質量基準是否通過校驗或修正。附錄A（資料性）試驗用水的化學特征表A.1給出了試驗用水的化學特征。

18、表 A.1試驗用水的化學特征物質濃度顆粒物<20 mg/L總有機碳<2 mg/L游離氨<1 g/L余氯<10 g/L硬度（以CaCO3 計）90 mg/L 100 mg/L堿度（以CaCO3 計）50 mg/L 70 mg/L電導率330 mS/cm 360 mS/cmpH7.8 8.2附錄B（規范性）人工配制沉積物的組成人工配制沉積物的組成應符合以下要求：a) 4% 5%（干重）泥炭：使用粉末狀、中等分散度、磨細（粒徑0.5 mm）、風干的泥炭；b) (20±1)%（干重）高嶺土：高嶺石含量高于 30%；c) 75% 76%（干重）石英砂：細砂，粒度2 mm，50%以上的顆粒粒徑在 50 m 500 m；d) 去離子水：加入沉積物干組分中，占最終沉積物重量的 30% 50%；
