1、1、適用范圍 本作業指導書適用于津保鐵路第一標段大北環線相關的有砟道岔施工。 2、作業準備 2.1施工現場準備 按設計放出四大樁（岔前、岔心及兩個岔尾樁），并在岔內每5-10m測設一中心樁，并與前后至少100m長線路聯測復核。 場地平整：要求道砟為特級碎石道砟，目測道砟粒徑、級配及清潔度符合要求，道砟鋪墊的長度及寬度、厚度（>15cm）及平整度（2cm）滿足道岔鋪設的直順要求。 清點好撬棍、活動扳手、上扣件專用扳手、100m長鋼尺等工具，分類堆放，專人保管。 2.2施工技術準備  道岔鋪設前應根據技

2、術引進客運專線道岔（有砟）鋪設技術條件對轉轍器組件和可動心軌轍叉組件檢測，當不符合技術要求時，須按照偏差要求調整至合適。  道岔鋪設前，應開展施工人員的崗前培訓，測量、道岔組裝與精調、焊接、裝卸、運輸?shù)忍厥夤しN人員應持證上崗。  道岔鋪設宜采用原位鋪設法，條件不允許時可采用移位鋪設法。鋪設前應測設道岔中心、直股和側股的控制基樁。 3、原位鋪設施工工藝 道岔原位鋪設工藝流程順序?yàn)椋旱啦碇行募胺较虼_定道床平整壓實擺枕基本軌尖軌組件就位擺放扣件轍叉組件就位安裝其他鋼軌初調軌道狀態全面檢查精細調整鋼軌焊接轉換設備安裝工務聯調靜動態檢測。 3.1道床攤鋪

3、  道砟材料及級配應符合鐵路碎石道砟（TBT2140-2008）中特級碎石道砟標準。  提前測量道床攤鋪位置、長度、寬度、按照道床攤鋪要求，采用人工或機械分層鋪設，采用壓強大于160kPa的壓路機分層碾壓，上道砟厚度至低于軌道設計標高50mm為止，同時測量道床的密度，不低于1.7g/cm3。  砟面平整度用 3m直尺檢查不應大于 10mm，預留起道量不應大于 50mm，道岔前后各30m范圍應作好順坡并碾壓。 3.2搭設組裝平臺 在攤鋪好的道床上，放好臺位線，按照平臺尺寸要求組裝好平臺、

4、要求穩固、便于拆卸，并在平臺上按照岔枕間距要求臨時標注岔枕位置。 3.3擺放岔枕 人工配合兩臺汽車吊從道岔兩端按岔枕編號吊卸排布岔枕。 吊、卸、排布岔枕應使用專用吊具，確保不散垛，防止岔枕相互砸碰。 吊、卸、排布岔枕應使用專用吊具，確保不散垛，防止岔枕相互砸碰。以直股為基準股，岔枕編號牌端放在基準股一側（道岔后的短岔枕的編號端放置在曲股的內側），或者右開道岔的岔枕面上的箭頭 指向岔前方向（左開岔枕上箭頭指向岔后方向），岔枕垂直于基準股（道岔后的短岔枕垂直于曲股中線）。 岔枕以道岔直股側的岔枕螺栓孔進行定位，在道岔直股方向分別拉100m鋼卷尺確定

5、岔枕間距位置，汽車吊配合將岔枕一次準確排布到位，使岔枕嚴格方正并調整岔枕直股端順直取齊，以免多次吊挪移動破壞道床和損壞岔枕。 岔枕排布結束，應再一次檢查邊線及岔枕間距，確保方向順直，間距偏差為±5mm（牽引點兩側和心軌部分為±3mm），間距的累積誤差不得影響道岔配件的正確安裝。 3.4道岔聯接 配置鋼軌結束后，應再一次檢查岔頭、岔尾軌端的長度和方正后再行連接。連接鋼軌時鋼軌軌縫按5mm考慮，待道岔焊接時再根據鋁熱焊的焊縫要求鋸切鋼軌。鋁熱焊接縫預留量為28mm。聯接順序?yàn)椋嚎蓜有霓H叉、尖軌、中間連接鋼軌。 3.5補砟整道 &

6、#160;道岔補砟 a、待車站一端岔區道岔鋪設完畢應立即組織岔區卸碴。 b、采用鏟車裝砟和卸砟。b、起撥道和搗固作業使用08-475型道岔搗固機進行作業，道岔前后線路道床的動力穩定使用道床震動器配合WD320動力穩定車完成。MDZ機組作業循環23次，使之達到驗收標準。 c、人工配合整理道床及邊坡、砟肩。軌枕盒內道砟要上滿并夯實。人工清掃岔枕面及岔枕盒。 3.6道岔精調 采用起道機將整體抬至相應標高（一般低于設計5cm）左右，尖軌及可動心轍叉部分用防護布料做好防護，回填道砟、邊回填邊用小型搗固機搗固、調整高低、方向、水平。采用軌檢小車通過事先設置

7、的CP坐標點，對道岔的高低、方向、水平進行精確調整使其滿足規范要求。 3.7布設觀測樁 道岔整道作業后設置位移觀測樁。 道岔位移觀測樁具體埋設要求: a、位移觀測樁截面為200mm×200mm正方形，高為700mm，其基準軸為18mm圓鋼，做成十字架形式，十字架鋼筋一個方向垂直于線路中線，另一個方向平行于線路中線。埋設時位于碴腳外300mm。 b、在不能埋樁的地段，應特殊設計，滿足牢固、可靠，不易被破壞和易于觀測的要求。 c、位移觀測樁由鋪軌單位進行編號，編號按列車運行方向順序編號。編號方法為“X-Y-Z”，X為鋪架單位編號

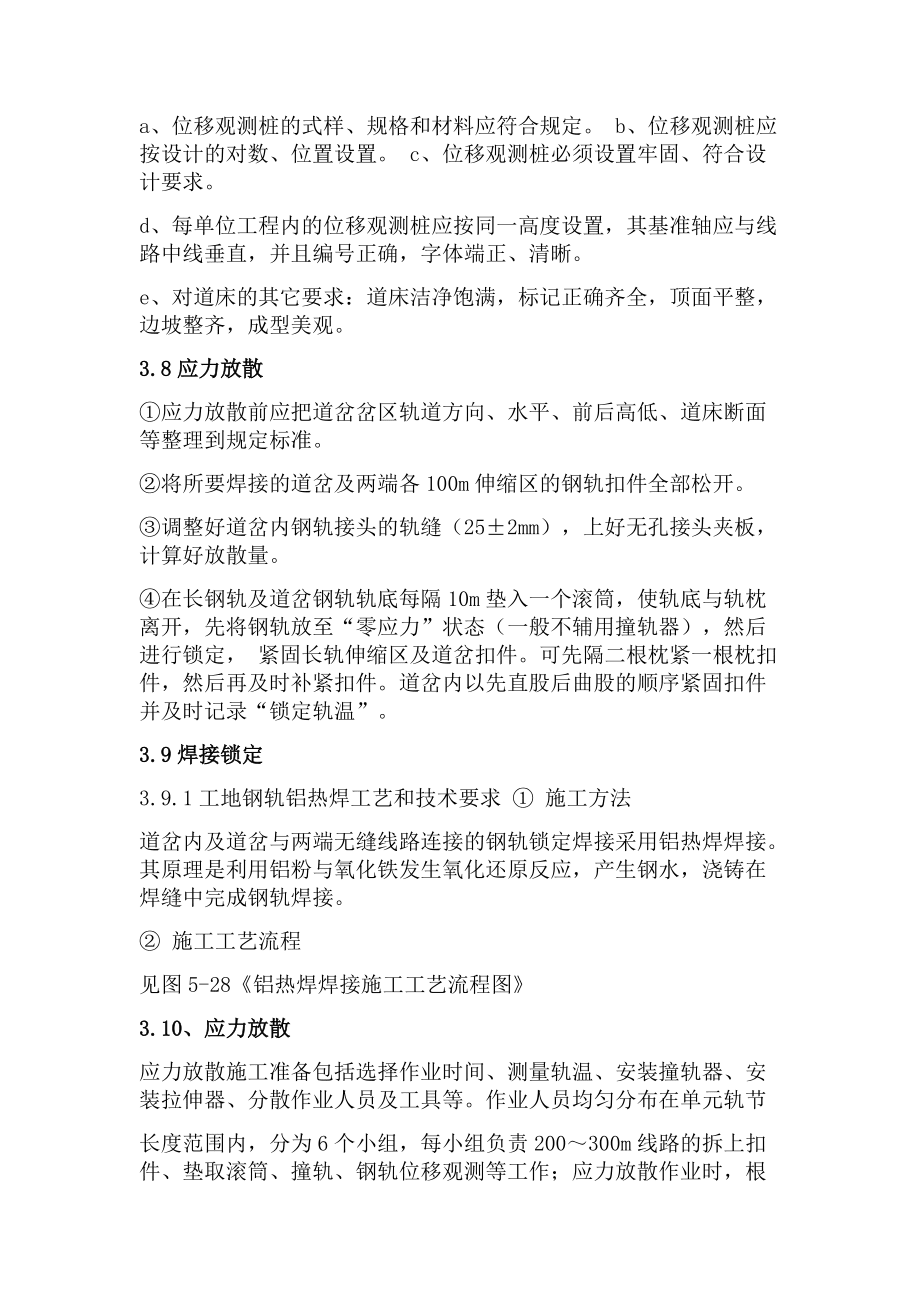

8、，Y為單元軌節編號，Z為單元軌節內的編號。編號以阿拉伯?dāng)?shù)字標注，并在樁號右上方標“#”號。現場的編號應清晰、耐久。 道岔位移觀測樁的質量要求： a、位移觀測樁的式樣、規格和材料應符合規定。 b、位移觀測樁應按設計的對數、位置設置。 c、位移觀測樁必須設置牢固、符合設計要求。 d、每單位工程內的位移觀測樁應按同一高度設置，其基準軸應與線路中線垂直，并且編號正確，字體端正、清晰。 e、對道床的其它要求：道床潔凈飽滿，標記正確齊全，頂面平整，邊坡整齊，成型美觀。 3.8應力放散 應力放散前應把道岔岔區軌道方向、水平、前后

9、高低、道床斷面等整理到規定標準。 將所要焊接的道岔及兩端各100m伸縮區的鋼軌扣件全部松開。 調整好道岔內鋼軌接頭的軌縫（25±2mm），上好無孔接頭夾板，計算好放散量。 在長鋼軌及道岔鋼軌軌底每隔10m墊入一個滾筒，使軌底與軌枕離開，先將鋼軌放至“零應力”狀態（一般不輔用撞軌器），然后進行鎖定， 緊固長軌伸縮區及道岔扣件。可先隔二根枕緊一根枕扣件，然后再及時補緊扣件。道岔內以先直股后曲股的順序緊固扣件并及時記錄“鎖定軌溫”。 3.9焊接鎖定 3.9.1工地鋼軌鋁熱焊工藝和技術要求  施工方法

10、道岔內及道岔與兩端無縫線路連接的鋼軌鎖定焊接采用鋁熱焊焊接。其原理是利用鋁粉與氧化鐵發生氧化還原反應，產生鋼水，澆鑄在焊縫中完成鋼軌焊接。  施工工藝流程 見圖5-28鋁熱焊焊接施工工藝流程圖              3.10、應力放散 應力放散施工準備包括選擇作業時間、測量軌溫、安裝撞軌器、安裝拉伸器、分散作業人員及工具等。作業人員均勻分布在單元軌節長度范圍內，分為6個小組，每小組負責200300m線路的拆上扣件

11、、墊取滾筒、撞軌、鋼軌位移觀測等工作；應力放散作業時，根據測量軌溫判斷，當軌溫在設計鎖定軌溫范圍內時，采用“滾筒放散法”，當軌溫低于設計鎖定軌溫時采用“拉伸放散法”。 3.11設置位移觀測標志 3.11.1 在單元軌節的末端設臨時位移觀測零點，以觀測鋼軌末端位移回彈量，在放散下一根單元軌節時此點必須歸零。 3.11.2 設置正式位移觀測樁零點標記。在位移觀測樁與軌頭外側相對應處，做出清晰的、規范的標記，對現場位移觀測樁編號標識。 3.11.3 位移觀測樁應按施工圖設置。

12、0;                       3.11.4 位移觀測樁也可利用線路兩側的接觸網基礎（桿）、線路基樁或在其他固定建筑物上設置。 4、安全目標及保證措施 堅持“安全第一，預防為主”的方針，在項目部統一領導下杜絕安全特別重大、重大、大事故，杜絕死亡事故，防止一般事故的發生。消滅一切責任事故，確保人民生命財產不受損害。 在項目部安全管理體系統一領導下，明確分部責任，搞好安全生產工作。 嚴格遵守分公司制定的各項安全制度，做到各項工作有章可循。 深化安全教育，強化安全意識，堅持安全員持證上崗，施工生產中時刻樹立“安全第一”的思想。 教育職工在施工現場養成按規定使用個人防護用品的良好習慣，施工負責人和安全檢查人員隨時檢查防護用品穿戴情況，未按規定穿戴防護用品的禁止上崗。 特殊崗位和技術工種，如安全員、工班長、機械操作員等，要進行崗前培訓，經考試合格后，執證上崗。 開工前進行安全檢查，主要內容包
