1、 電功與電功率測試題一、選擇題1、下列用電器工作時，能量轉化的主要形式與電飯鍋相同的是（）A電烤箱 B空調 C電風扇 D洗衣機2、把標有“220V 40W”的燈泡L1和“220V 60W”的燈泡L2串聯接入220V電路兩端，下列說法正確的是（）A兩燈泡的額定電壓都變小了B兩燈泡的額定電功率都變小了C燈泡L1兩端的實際電壓比L2兩端的實際電壓大D通過燈泡L1的實際電流比L2的實際電流大3、科學家正在研發零電阻特性的材料實現遠距離無損耗的大功率輸電，這種材料是A超導材料      B合金材料  C半導體材料

2、;    D磁性材料4、如圖8所示的家用電器中，在工作時把電能轉化為機械能的是【        】5、下列用電器正常工作電流小于0.5A的是      （    ） A  家用洗衣機。         B  節能燈。

3、; C  家用電飯鍋。        D  電熱水壺。 二、填空題6、我國照明電路的電壓為_(kāi)V；教室內各日光燈之間的連接方式是_聯（選填“串”或“并”）；小明家有一個標有“5W”字樣的電蚊香加熱器，正常工作1h消耗的電能為_(kāi)J。 7、家用電冰箱正常工作電壓是_伏，其中用以制冷的壓縮機與冷藏室照明燈之間的連接方式是_，冰箱在工作時消耗的是_能。 8、周末，小陽在家看電視，當她再打開電風扇時，電路中的總電流_，總功率_。(“變大”、“不變”或“變小”)9、某導體的電阻是2，當通過1A電流時，導體的功率是_W，

4、通電1min時，導體上產生的熱量是_J三、實驗,探究題10、在測量小燈泡電功率的實驗中，提供的器材有：額定電壓是3.8V，電阻約為8的小燈泡一個，電源（電壓恒為6V）電流表、電壓表、開關，“2011A”的滑動變阻器各一個，導線若干（1）請根據圖甲的電路圖，用筆畫線代替導線，將圖乙的實物電路連接完整（2）閉合開關前，滑片P置于滑動變阻器的端，閉合開關，發現燈泡不亮，電流表有示數，電壓表示數為零，此現象的原因可能是（3）排除故障后，閉合開關，移動滑片P，當電壓表示數為3.8V時，電流表示數如圖丙所示，則通過小燈泡的電流是A，燈泡的額定功率是W（4）若電壓表015V量程損壞，小華設計如圖丁所示的電路

5、，繼續實驗：閉合開關前，應將滑片P置于滑動變阻器的位置（選填“A端”，“B端”“中間偏左”或“中間偏右”）移動滑片P，當電壓表示數為V時，小燈泡正常發光若通過小燈泡的實際電流I1是額定電流I0的一半，則小燈泡的實際功率P1，跟額定功率P0的關系可能是A、P1=0.5P0    B、P1=0.35P0    C、P1=0.25P0    D、P1=0.15P0四、計算題11、小紅家里有一臺飲水機，它銘牌上標出的有關數據如下表，工作電路如圖所示，S0是溫控開關。當開關S閉合、S0斷開時，飲水機處于保溫狀態；當

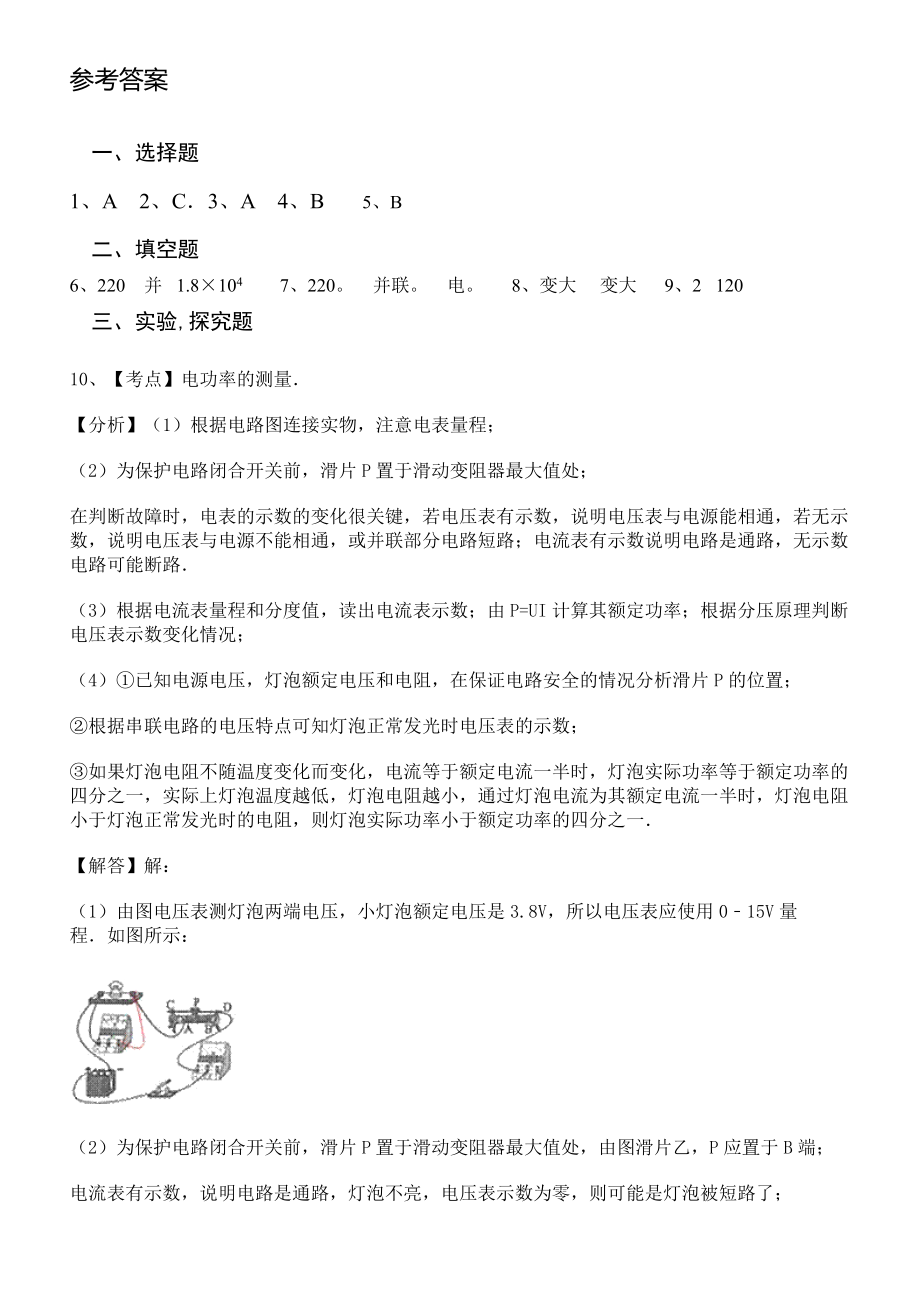

6、開關S、S0都閉合時，飲水機處于加熱狀態。問：（1）將1kg的水從23加熱到93，水吸收的熱量是多少？（2）飲水機在加熱狀態下正常工作2min，消耗的電能是多少？C水=4.2×103J(kg·)（3）當飲水機在保溫狀態下正常工作時，通過R2的電流為0.2A，此時飲水機消耗的功率是多少？  參考答案一、選擇題1、A 2、C3、A 4、B  5、B 二、填空題6、220   并   1.8×104 7、220。   并聯。   電。 8、變大  &#

7、160; 變大 9、2   120  三、實驗,探究題10、【考點】電功率的測量【分析】（1）根據電路圖連接實物，注意電表量程；（2）為保護電路閉合開關前，滑片P置于滑動變阻器最大值處；在判斷故障時，電表的示數的變化很關鍵，若電壓表有示數，說明電壓表與電源能相通，若無示數，說明電壓表與電源不能相通，或并聯部分電路短路；電流表有示數說明電路是通路，無示數電路可能斷路（3）根據電流表量程和分度值，讀出電流表示數；由P=UI計算其額定功率；根據分壓原理判斷電壓表示數變化情況；（4）已知電源電壓，燈泡額定電壓和電阻，在保證電路安全的情況分析滑片P的位置；根據串聯電路的電壓特點可知燈

8、泡正常發光時電壓表的示數；如果燈泡電阻不隨溫度變化而變化，電流等于額定電流一半時，燈泡實際功率等于額定功率的四分之一，實際上燈泡溫度越低，燈泡電阻越小，通過燈泡電流為其額定電流一半時，燈泡電阻小于燈泡正常發光時的電阻，則燈泡實際功率小于額定功率的四分之一【解答】解：（1）由圖電壓表測燈泡兩端電壓，小燈泡額定電壓是3.8V，所以電壓表應使用015V量程如圖所示：（2）為保護電路閉合開關前，滑片P置于滑動變阻器最大值處，由圖滑片乙，P應置于B端；電流表有示數，說明電路是通路，燈泡不亮，電壓表示數為零，則可能是燈泡被短路了；（3）由圖乙電流表使用的是00.6A量程，分度值為0.02A，由丙圖可知電流

9、表示數為0.5A；此時燈光正常發光，燈泡的額定功率：P=UI=3.8V×0.5A=1.9W；向左移動滑片P，滑動變阻器連入阻值變小，分壓減小，根據串聯電路的電壓特點，燈泡兩端電壓增大，即電壓表示數增大；（4）燈泡正常發時，UL=3.8V，通過燈泡電阻約為I=0.475A，此時滑動變阻器連入阻值：R=4.7，已知電源電壓為6V，由丁圖，電壓表測滑動變阻器兩端電壓，使用015V量程，所以電壓表不會超過量程，在閉合開關前，應使電燈電壓低于3.8V，變阻器的最大值為20，為使電路安全且實驗中調節方便，只需要將滑片P置于略小于其最大值一半的位置就可以了，即P置于中間偏左的位置；燈泡正常發光時，UR=UUL=6V3.8V=2.2V；如果燈泡電阻不隨溫度變化；由P=I2R得，實際電流等于額定電流一半時，實際功率P1=P額，而實際上燈泡電阻隨溫
