1、探討玻璃幕墻防雷接地的作法1 . 前言隨著建筑裝飾工程的不斷發展，玻璃幕墻在中高檔建筑工程中得到了廣泛的應用。但隨之而來玻璃幕墻及建筑物的安全性如何保證已是當 今一個重要問題。我國現行的電氣施工及驗收規范、標準施工圖集對這方 面內容的闡述尚未十分明確，設計單位對玻璃幕墻防雷技術作法說明常見 的也不十分具體，從而給從事具體施工和監理的技術人員準確把握質量安全技術要求帶來一定的難度。2 . 雷電對玻璃幕墻高層建筑的危害 眾所周知，雷電是天空云層中一種自然的放電現象，雷電流是一種強度極大，作用時間極短的瞬變過程。雷電擊中建筑物時，通常會產生 電效應、熱效應和機械力。雷電流在瞬間釋放出的巨大能量，會把

2、被擊中 金屬熔化，使物體水份受熱膨脹，產生強大的機械力，或者分解成氫氣和氧氣，產生爆炸，使建筑物遭到破壞，甚至雷電的高溫引起建筑物燃燒構 成火災和引起觸電。高層或超高層建筑玻璃幕墻使地表的電場分布發生了嚴重的畸變，其電場強度比一般建筑物大得多，容易構成雷電發展條件，加上離放 電云層近，所以易遭受雷擊。高層建筑玻璃幕墻圍護高層建筑物后，建筑物防雷裝置由于玻璃幕墻的屏蔽效應，難以防止直接雷擊，往往閃電造成對玻璃幕墻的雷擊。高層建筑玻璃幕墻的金屬材質由于雷電的效應，將會產生靜電感應作用，當天空雷云和大地形成電場時，幕墻的金屬體就會積聚與雷云極性相反的大量感應電荷，當雷云瞬間放電后，云與大地的電場忽然

3、消失，這時幕墻的金屬體感應電荷不能以相應的速度流散，將會產生高達萬伏以上的 對地電位，這就是靜電感應電壓，對人和設備產生危害。3 .高層建筑玻璃幕墻防雷措施通常建筑物的防雷裝置有三部分：接閃器、引下線和接地裝置。 在玻璃幕墻的防雷設計中，應充分利用建筑物的這些裝置，將幕墻豎向龍 骨、橫向龍骨和建筑物防雷網接通，連成一個防雷整體，把玻璃幕墻獲得 的巨大雷電能量，通過建筑物的接地系統，迅速地輸送到地下，保護玻璃 幕墻和建筑物免遭雷電破壞的作用。高層建筑玻璃幕墻的頂部的女兒墻的蓋板，是人為地設立的良好 導體，它沿建筑物女兒墻的頂部分布，其電場強度很大。雷電先驅很自然 地被吸引過來，是雷擊率最大的部位

4、。作為防止雷擊的直擊措施，可將蓋 板設計成直接接受雷擊的裝置，起到引雷作用的接閃器。其作用在于接受 雷電流，同時又安全地把雷電流與建筑物防雷網接通，弁導通入地達到避 雷作用。高層建筑幕玻璃墻頂部的接閃器，不能防止電流的側面橫向發展 繞擊作用。在30m以上的高層建筑玻璃幕墻部位， 每三層設置一圈均壓環, 弁和建筑物防雷網及玻璃幕墻自身的防雷體系接通。4 .高層建筑玻璃幕墻的防雷接地要求及某大廈玻璃幕墻防雷接 地作法4.1 通過查閱一些有關防雷接地的技術資料弁結合某大廈及其它 以往竣工工程的經驗，玻璃幕墻防雷必須在以下幾個重要方面滿足要求：玻璃幕墻豎向主龍骨應視為引下線，豎向主龍骨的跨接用扁鋼制品

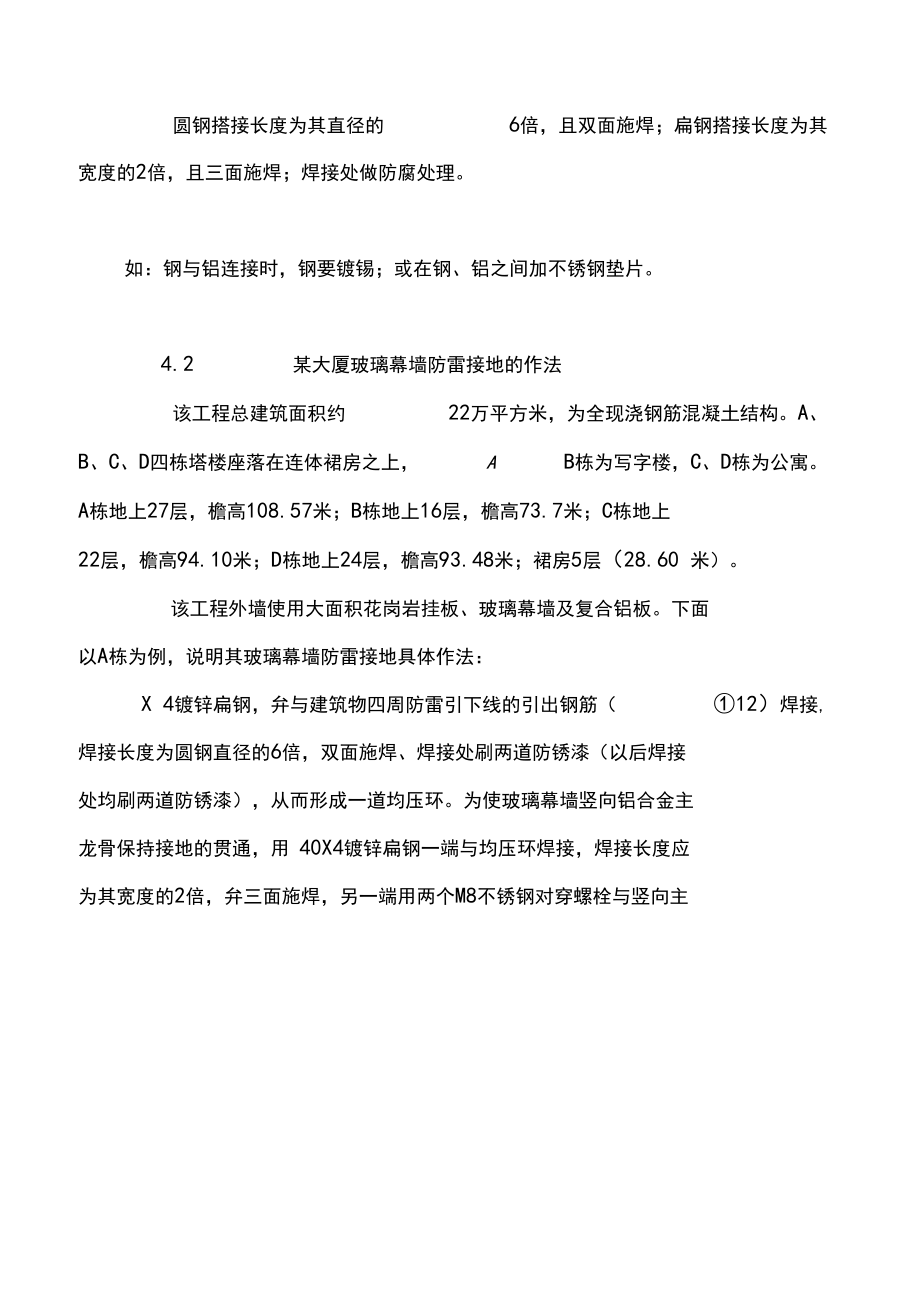

5、時截面必須達到100mm2除去焊接方式以外，采用壓接方式其金屬材料厚度達到4mm圓鋼搭接長度為其直徑的 6倍，且雙面施焊；扁鋼搭接長度為其 寬度的2倍，且三面施焊；焊接處做防腐處理。如：鋼與鋁連接時，鋼要鍍錫；或在鋼、鋁之間加不銹鋼墊片。4.2 某大廈玻璃幕墻防雷接地的作法該工程總建筑面積約 22萬平方米，為全現澆鋼筋混凝土結構。A、 B、C、D四棟塔樓座落在連體裙房之上， A B棟為寫字樓，C、D棟為公寓。 A棟地上27層，檐高108.57米；B棟地上16層，檐高73.7米；C棟地上 22層，檐高94.10米；D棟地上24層，檐高93.48米；裙房5層（28.60 米）。該工程外墻使用大面積

6、花崗巖掛板、玻璃幕墻及復合鋁板。下面以A棟為例，說明其玻璃幕墻防雷接地具體作法：X 4鍍鋅扁鋼，弁與建筑物四周防雷引下線的引出鋼筋（12）焊接,焊接長度為圓鋼直徑的6倍，雙面施焊、焊接處刷兩道防銹漆（以后焊接 處均刷兩道防銹漆），從而形成一道均壓環。為使玻璃幕墻豎向鋁合金主 龍骨保持接地的貫通，用 40X4鍍鋅扁鋼一端與均壓環焊接，焊接長度應 為其寬度的2倍，弁三面施焊，另一端用兩個M8不銹鋼對穿螺栓與豎向主龍骨進行壓接，為防止鍍鋅扁鋼與鋁合金的電化學腐蝕，在其間加墊厚不銹鋼墊片，弁加不銹鋼平墊和彈簧墊。1mmX 4鋁合金制成的可伸縮的“歐姆彎”進行壓接，連接處上下各用兩 個M8不銹鋼對穿螺栓

7、進行壓接（可動的一端避開插芯），弁加不銹鋼平墊 和彈簧墊（如圖一所示）。X 4鋁角碼兩端各用兩個 M6不銹鋼對穿螺栓進行壓接， 弁加不銹鋼平 墊和彈簧墊（如圖二所示）。小12鍍鋅圓鋼沿女兒墻周圈安裝，弁與主體結構防雷引下線焊接。在 蓋板內側安裝40X4X4鍍鋅角鋼，每塊鋁板安裝兩段角鋼（每段長300mm, 兩段之間用小12鍍鋅圓鋼焊接連通。弁用小12鍍鋅圓鋼一端與女兒墻頂 小 12鍍鋅圓鋼焊接，另一端與角鋼焊接。每段角鋼與鋁板之間用四個 M6X 20 不銹鋼自攻螺絲壓接（角鋼與鋁板之間加墊1mmi不銹鋼墊片），弁加不銹鋼平墊和彈簧墊。5.檢測結果通過實施上述的技術質量安全措施，使玻璃幕墻與大廈

8、的防雷系 統成為一個整體，較好地完成了玻璃幕墻防雷系統的全部工作。后經北京 市建工集團避雷裝置安全檢測站實地檢測，在A棟共設置95個測試點實測，接地電阻值均在0.30.7。之間（具體檢測數值見如下表格），完全滿足 設計（RW 1。）及規范要求。幕墻防火施工幕墻防火的施工是幕墻防火有效的關鍵和保證。？(1)承包幕墻施工的單位必須具備相應的資質。建筑幕墻工程施工企業應根據設計要求提出有關施工安裝的技術要求弁對幕墻材料、幕墻結構 設計和加工制作部件等的工程質量負責。？(2)建筑幕墻工程施工企業必須嚴格按照經有資質的審核單位審定的 設計文件和施工圖進行施工，不得擅自修改。？(3)防火材料的安裝應有固定

9、措施， 確保安裝牢固，做到不松懈不遺 漏，拼縫不留縫隙。防火棉厚度不能少于 60mm鋪設要飽滿均勻無遺漏， 且不能與玻璃有直接接觸。？(4)防火材料不得與幕墻玻璃直接接觸，防火材料朝玻璃面處宜用裝 修材料覆蓋。？(5)擱置玻璃幕墻防火棉的金屬板應為厚度不小于1.2mm的鍍鋅鋼板，而金屬和石材幕墻的防火層必須采用經防腐處理且厚度不小于1.5mm的耐熱鋼板，兩者均不得采用鋁板。？(6)鍍鋅鋼襯板不得與鋁合金型材直接接觸，襯板就位后應進行密封 處理。？(7)幕墻四周與主體結構之間的縫隙應采用防火保溫材料填塞，不得采用水泥砂漿等干硬性材料填塞，內外表面應采用密封膠連續封閉，接縫 要嚴密，做到不滲漏不漏

10、氣。？(8)雙面膠帶、泡沫棒硅酮密封膠的填充棒 )、復合鋁板等易燃、可 燃材料，在實際的工程應用中，大量使用時要有相當的防火措施，使用鋁 板時，盡量使用單層鋁板。？(9)在施工過程中，幕墻防火構造、防火節點應作隱蔽驗收。防火材料應有產品合格證或材料耐火檢驗報告。？(10)施工完畢，必須檢查所有的防火節點、防火隔斷是否都密封嚴密，各層間防火隔斷是否都按要求用防潮材料將礦棉等不燃燒材料包裹進 行填塞，其防火隔斷能否滿足防火規范要求。具檢驗手段一般采用觀察和 觸摸方法，必要時可在防火節點處用火苗試試是否漏氣、串煙，是否真正 達到既防火又防煙的作用。？幕墻的防雷建筑幕墻的金屬骨架是良導體，幕墻的防雷措

11、施不當，可能會遭到雷電的側擊破壞，嚴重的可能招至火災，所以幕墻的防雷必須嚴格按照有關規范進行設計和施工。？(1)墻的防重設士人應迷細 3解建坦主生的防重裝置和幕墻、 門窗洞 口的防雷裝置引出線，要充分利用幕墻、門窗型材的金屬導電特性，確定 一個合理、安全、經濟的防雷設計方案。？(2)幕墻應形成自身的防雷網，弁與主體結構的防雷體系有可靠的連接。幕墻自身的防雷網不宜大于 100平方米。？(3)建筑物每隔三層要裝設均壓環，環間垂直距離不應大于12ml均壓環內的縱向鋼筋必須采用焊接連接弁與接地裝置連通。所有引下線、建筑物的金屬結構和金屬設備均應連到環上。？(4)根據建筑物防雷設計規范，幕場防側擊措施如

12、下：一類防雷建筑物從30m起每隔不少于6m沿建筑物四周設水平避雷帶弁與引下線相連30m以上幕墻的金屬物與防雷裝置連接。應將二類防雷建筑物45m以上，三類防雷建筑物60m以上幕墻的金屬物與防雷裝置連接。？(5)對設有許多較重要的敏感電子系統，如通信設備、電子計算機、電子控制系統等現代化設備的建筑物，為了增加屏蔽作用，可將防側擊雷和等電位措施從地面首層做起，即將首層以上的外墻上的建筑幕墻、鋁和 金門窗、金屬欄桿等較大金屬物與防雷裝置連接。(6)幕墻防側雷做法：幕墻位于均壓環處的預埋件的錨筋必須與均壓環處的梁的縱向鋼筋連通，固定在設均壓環樓層上的立柱必須與均壓環連通，位于均壓環處與梁縱筋連通的立柱上

13、的橫梁必須與立柱連通。？(7)幕墻立面上，水平方向每 8m以內位于未設均壓環樓層的立柱，必須與固定在設均壓環樓層的立柱連通。？(8)幕墻頂的防雷可用避雷帶或避雷針，由建筑物防雷系統統一考慮。建筑幕墻位于女兒墻外側時可沿屋頂周邊設避雷帶，其安裝位置略為突出女兒墻頂部外圍；也可用屋頂其他明設金屬物作為接閃器；也有直接利用 建筑幕墻與女兒墻之間的封頂金屬板作接閃器，這時要求金屬板厚度大于0.5mm,板與板之間的搭接長度大于 100mm金屬板無絕緣覆蓋層，金屬板與女兒墻內的鋼筋連接成電器通路。在女兒墻部位幕墻構架與避雷帶裝置的連接節點應明露。？(9)幕墻避雷導線與鋁合金材料連接時應滿足等電位要求。當用銅質材料與鋁合金材料連接時，銅質材料外表面應經熱鍍鋅處理。導線連接接 觸面
