1、三聯按鈕內部接線秘訣及遠程控制原理煤礦井下三聯按鈕與可逆磁力起動器配合使用，實現遠程控制設備正反轉。 很多人會接三聯按鈕但不知道三聯按鈕內部接線及正反轉原理，今天以七言順口溜的形式介紹三聯按鈕內部接線，順便介紹正反轉原理， 通過口訣和詳解，來達到知其然也知所以然牢牢記住三聯按鈕內部接線和起動器正反轉接線原理。1 、 三 聯按鈕內部接線七言口訣正反交叉1 閉起。2、 9 端子閉分離，9 號端子接停的。2 號端子連開的，停止常開兩不提。三聯觸點理完畢，最后剩下1 反的?？谠E詳解:正反交叉1閉起： 三聯按鈕的正反按鈕中間的常開、常閉 觸點用導線交叉連接，1號線從正反轉按鈕的常閉觸點接起三聯按鈕一般有

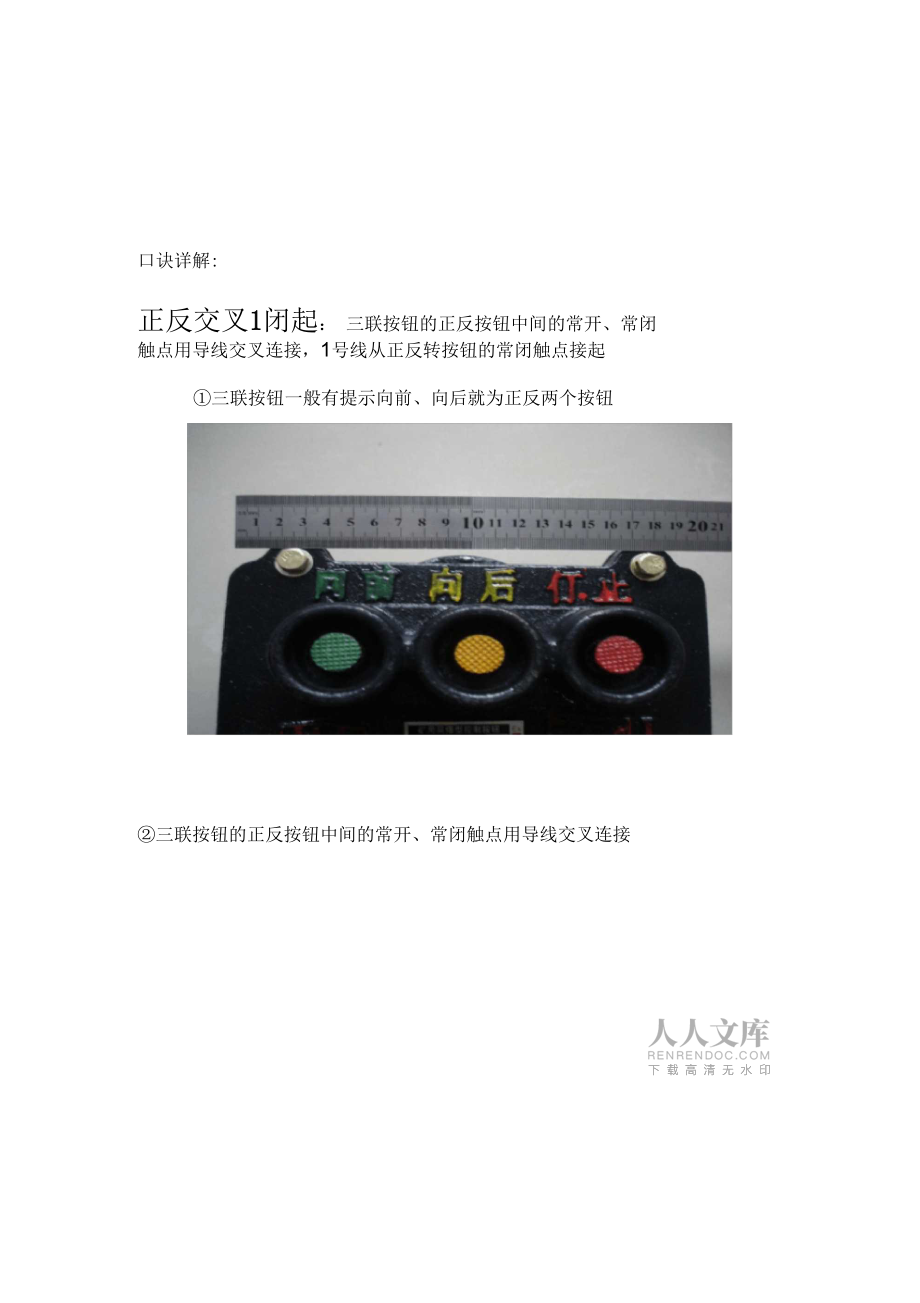

2、提示向前、向后就為正反兩個按鈕三聯按鈕的正反按鈕中間的常開、常閉觸點用導線交叉連接1閉起：1號端子線一定從正反轉的常閉觸點接起，可接正轉或反轉的常閉觸點2、9端子閉分離）9號端子接停的：2號和9 號端子用常閉觸點分離開，9號端子又是接停止的，那2、9端子線 就接停止按鈕的常閉觸點的兩側，不分順序。2號端子連開的，停止常開兩不提：2號端子要連 接常開觸點，停止按鈕的兩個常開觸點不用提，也就是不接，那就只 能接正反轉的常開觸點了，而正反轉的常開觸點就剩兩個觸點了， 就 用導線把剩下的常開觸點與2號端子線連起來。三聯觸點理完畢，最后剩下1反的：三聯按鈕的12個觸點都梳理一遍，發現還剩下一個沒說，那最

3、后剩下的一個常閉觸點就是與1號端子線相反的接線了，這樣正反轉接線就都接完了。2、三聯按鈕遠程控制可逆起動器正反轉原 理詳解不同廠家的開關對控制接線柱標號不同， 但不影響正反轉控制，原理 是相通的，一下就是兩個不同廠家的原理圖，控制接線標號不同， 下 面就圖二結合三聯按鈕口訣進行控制原理詳解。Fil F產更新此蟆理行 僅供號，特用可家電消麗DI L>2 D3圖一八.11r I 他 1V0V ZD /ro_d6 8QBZTUN電用圖D2 D3圖二看正反轉中間繼電器的回路。正轉中間繼電器回路（按下正轉按鈕時的先導回路）：36V源一一 JD除保的4#綜保3#開關本地停止按鈕 TA8#ZJ中間繼電

4、器線圈一一FJ中間繼電器常閉觸點一一開關1#線一一遠控按鈕 1#線一一反向按鈕常閉點一一正向啟動按鈕常開點一一 遠控停止按 鈕一一遠控按鈕4#一一開關本身4#一一36Vfe源另一端，形成回路。 正轉中間繼電器回路（松開正轉按鈕時的控制回路）：36V源一一 JD除保的4#綜保3#開關本地停止按鈕 TA8# ZJ中間 繼電器線圈一一FJ中間繼電器常閉觸點一一開關1#一一ZCT開點 開關2#一一遠控按鈕2#一一遠控停止按鈕一一遠控按鈕 4# 開關本身4#36Vt源另一端，形成回路。正轉主接觸器控制回路|（松開正轉按鈕時）36V源一一JD瑞保的 4#綜保3#一一ZJ開點一一ZCfc接觸器線圈一一36V

5、fe源另一端， 形成回路。|反轉中間繼電器回路（按下反轉按鈕時的先導回路）：36V一源一一 JD除保的4#綜保3#開關本地停止按鈕 TA8# FJ中間 繼電器線圈一一ZJ中間繼電器常閉觸點一一 開關3#一一一遠控按鈕 3#線一一反向按鈕常開點一一正向啟動按鈕常閉點一一 遠控停止按 鈕一一遠控按鈕4#一 一開關本身4#一 一36Vfe源另一端，形成回路。 反轉中間繼電器回路（松開反轉按鈕時的控制回路）：36V一源一一 JD除保的4#綜保3#開關本地停止按鈕 TA8# FJ中間繼電器線圈一一ZJ中間繼電器常閉觸點一一開關3#線一一FCT開點開關2#一一遠控按鈕2#一一遠控停止按鈕一一遠控按鈕 4#

6、 一一開關本身4#36Vfe源另一端，形成回路。正轉主接觸器控制回路（松開正轉按鈕時）：36V中源一一JD瑞保的 4#一一綜保3#一一FJ開點一一FCfc接觸器線圈 一一36Vt源另一端， 形成回路。2、9號端子不變，1、13號端子決定正反轉。2號接正反轉最遠常開點且接停止按鈕常閉點，1、13接正反轉最遠常閉點，正反轉之間常開2113 9Q ®O O常閉交叉相聯結合三聯按鈕內部接線解釋:2線是自保線，把正反轉的常開觸點連在一起。9線是地線，2、9號屬于正反轉共用部分， 起動后可維持正、反轉狀態，按下停止后可實現正、反轉的停止。正 反轉起動線雖然在不同廠家的標號不同，1、2.、13、9或1、2、3、 9。向前、向后不同，但互為正反轉的起動線接在正反轉
