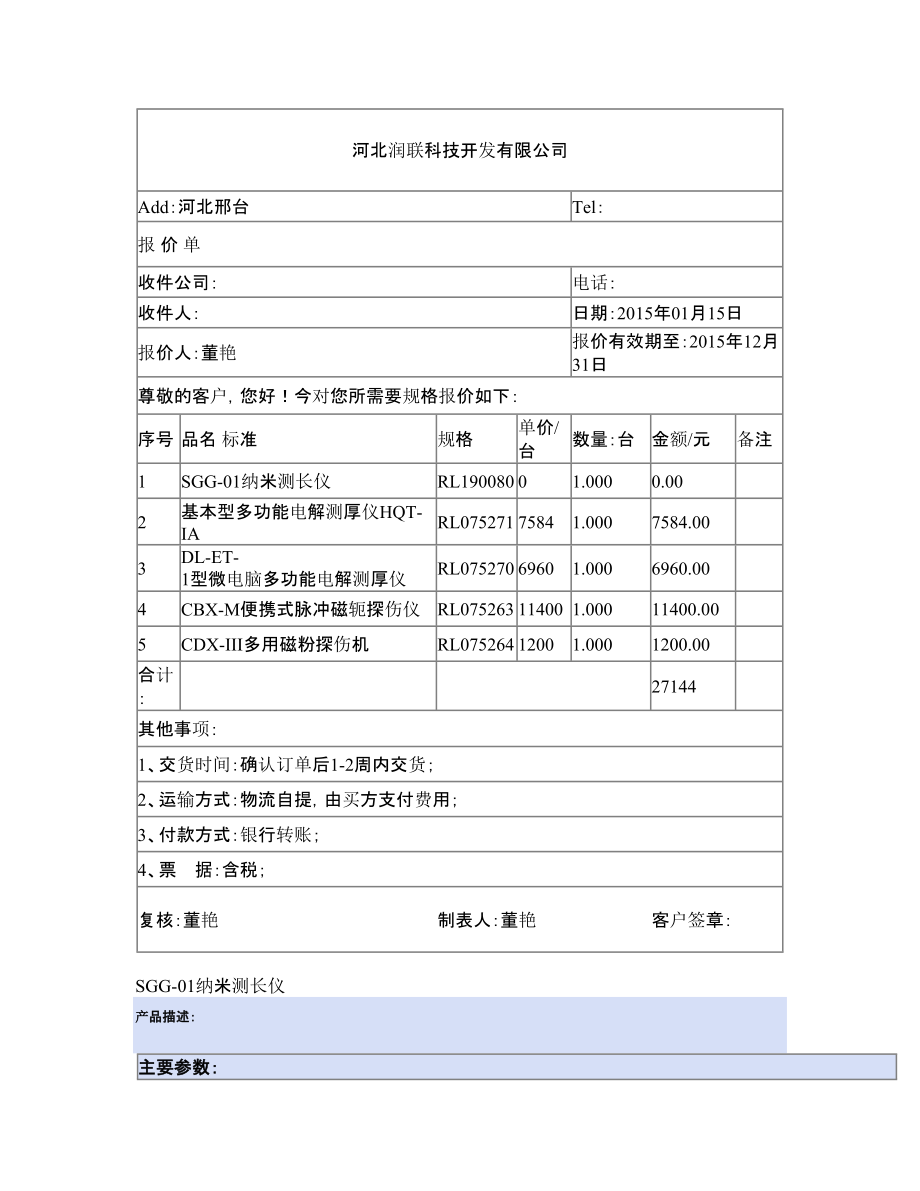

1、河北潤聯科技開發有限公司Add：河北邢臺Tel：報 價 單收件公司：電話：收件人：日期：2015年01月15日報價人：董艷報價有效期至：2015年12月31日尊敬的客戶，您好！今對您所需要規格報價如下：序號品名 標準規格單價/臺數量：臺金額/元備注1SGG-01納米測長儀RL19008001.0000.002基本型多功能電解測厚儀HQT-IARL07527175841.0007584.003DL-ET-1型微電腦多功能電解測厚儀RL07527069601.0006960.004CBX-M便攜式脈沖磁軛探傷儀RL075263114001.00011400.005CDX-III多用磁粉探傷機RL0

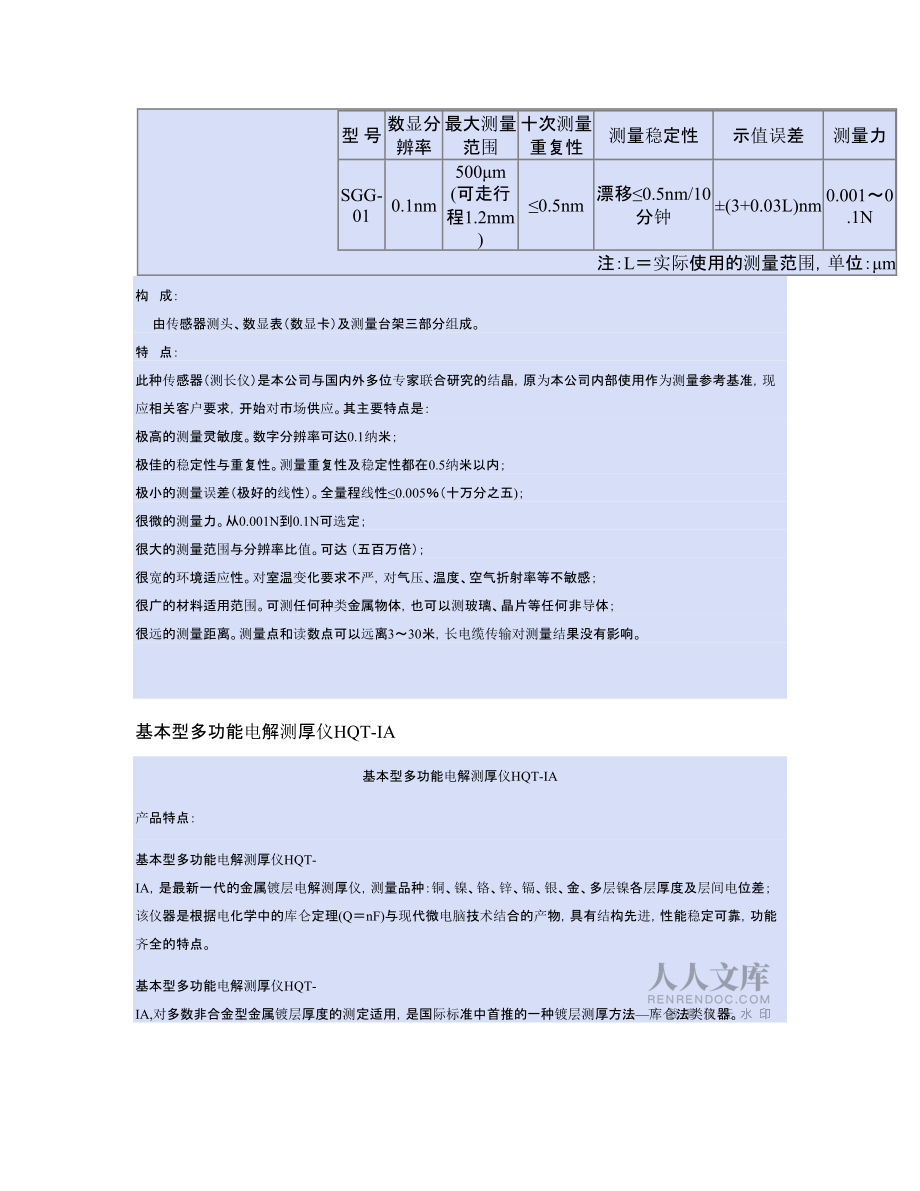

2、7526412001.0001200.00合計：27144其他事項：1、交貨時間：確認訂單后1-2周內交貨；2、運輸方式：物流自提，由買方支付費用；3、付款方式：銀行轉賬；4、票    據：含稅；復核：董艷制表人：董艷客戶簽章： SGG-01納米測長儀產品描述：主要參數：型 號數顯分辨率最大測量范圍十次測量重復性測量穩定性示值誤差測量力SGG-010.1nm500m(可走行程1.2mm)0.5nm漂移0.5nm/10分鐘±(3+0.03L)nm0.0010.1N注：L實際使用的測量范圍，單位：m構   成：

3、0;    由傳感器測頭、數顯表（數顯卡）及測量臺架三部分組成。特   點：此種傳感器（測長儀）是本公司與國內外多位專家聯合研究的結晶，原為本公司內部使用作為測量參考基準，現應相關客戶要求，開始對市場供應。其主要特點是：極高的測量靈敏度。數字分辨率可達0.1納米；極佳的穩定性與重復性。測量重復性及穩定性都在0.5納米以內；極小的測量誤差（極好的線性）。全量程線性0.005（十萬分之五)；很微的測量力。從0.001N到0.1N可選定；很大的測量范圍與分辨率比值。可達 （五百萬倍）；很寬的環境適應性。對室溫變化要求不嚴，對氣壓、

4、溫度、空氣折射率等不敏感；很廣的材料適用范圍。可測任何種類金屬物體，也可以測玻璃、晶片等任何非導體；很遠的測量距離。測量點和讀數點可以遠離330米，長電纜傳輸對測量結果沒有影響。 技術參數：  泰亞賽福作為眾多知名品牌的合作伙伴，以最優的價格+完善的售后服務體系向您提供產品。“服務第一、質量第一、價格最低”！ 基本型多功能電解測厚儀HQT-IA基本型多功能電解測厚儀HQT-IA產品特點：基本型多功能電解測厚儀HQT-IA，是最新一代的金屬鍍層電解測厚儀，測量品種：銅、鎳、鉻、鋅、鎘、銀、金、多層鎳各層厚度及層間電位差；該儀器是根據電化學中的庫侖定理(QnF)與現代

5、微電腦技術結合的產物，具有結構先進，性能穩定可靠，功能齊全的特點。基本型多功能電解測厚儀HQT-IA,對多數非合金型金屬鍍層厚度的測定適用，是國際標準中首推的一種鍍層測厚方法庫侖法類儀器。使用基本型多功能電解測厚儀HQT-IA，還可以幫助用戶找到適合不同要求的最佳電鍍工藝，是有關成品廠及電鍍廠必備的儀器。本產品榮獲國家輕工部科技成果三等獎。技術參數：1.測量品種范圍：鎳(0)；鉻(1)；銅(2)；鋅(3)；鎘(4)；錫(5)；銦(6)；銀(7)；金(9)；鋅合金鍍銅(10)。(注一)2.測量厚度范圍：0.240µm或0.03m99.99m。(注二)3.準確度：±10%+1個

6、字。4.復現精度：不大于5%+1個字。5.多層鎳電位差測量范圍(含電位差功能的儀器)：-100mv+400mv。6.電位差測量精度(針對含電位差測量功能的儀器)：滿度值的±5%；讀數誤差±5mv。7.橡皮墊圈測量孔徑：Ø1.7 mm；Ø2.5mm二種。(注三)8.供電電源：AC220V±10%V；0.7A；50HZ±0.5HZ；需有良好可靠接地。9.使用環境：溫度：1040；相對濕度：不大于85%；要求周圍無強腐蝕性氣體、無高粉塵和強磁場干擾。10.主機重量：3kg；外形尺寸：300×400×170mm(長

7、5;寬×高)。注一：品種后括號內的數字是品種按鍵代碼。(除所列品種外，如有特殊品種，請致電本公司售后服務部)。注二：0.240µm為準確度考核范圍，實際可測范圍為0.0399.99µm。注三：本儀器備有各種細微零件的測量手段，如有需要請致電本公司售后服務部。多功能電解測厚儀的全部技術參數對比：項目基本型HQT-IA電腦型HQT-IB多層鎳電位差型HQT-IC  可測品種銅、鎳、鉻、鋅、銀、金、錫等鍍層。包括復合鍍2層或3層的每一層不同金屬鍍層的厚度也可測定銅、鎳、鉻、鋅、銀、金、錫等鍍層。包括復合鍍2層或3層的每一層不同金屬鍍層的厚度也可測定具

8、有基本型儀器所擁有的全部功能外,還可測定多層鎳的各層厚度及層間電位差 測量厚度范圍0.03微米99微米0.03微米99微米厚度:0.03微米99微米電位差:100mV400mV 準確度±10±10厚度:±10,電位差:±5 復現精度<5<5<5 測量值表示LED4位顯示,兩位為小數。儀器自帶內置微型打印機,即時打印測量品種及四位數字測量結果(其中兩位為小數)。LED 4位顯示,兩位為小數。儀器自帶內置微型打印機，即時打印測量品種及四位數字測量結果（其中兩位為小數）。除了擁有基本型的數碼顯示、打印功

9、能外,還配備繪圖儀,測量時自動繪制出電位差(X軸,單位為mv)和厚度(Y軸,單位為m)的直角坐標系上的比例曲線。 標準測量面積A橡皮墊圈2.5mmB橡皮墊圈1.7mmA橡皮墊圈2.5mmB橡皮墊圈1.7mmA橡皮墊圈2.5mmB橡皮墊圈1.7mm 性能特點操作簡便,復現性好,可測量單層、復合層電鍍。具有內置的微電腦芯片操作簡便,復現性好,可測量單層、復合層電鍍。具有內置的微電腦芯片。操作簡便,復現性好,可測量單層、復合層電鍍。具有內置微電腦芯片,經過微電腦芯片處理后,直觀顯示各層厚度及電位差。 配置標準主機(含內置微型打印機)。電解池、有機測量架、橡皮墊圈、標準樣

10、板、打印紙及支架、試劑瓶等。主機(含內置微型打印機)。電解池、有機測量架、橡皮墊圈、標準樣板、打印紙及支架、試劑瓶等。與普通電腦連接的接口、連接線、可安裝入普通電腦的全套測量用軟件。主機(含內置微型打印機)、PP40智能四色繪圖儀。電解池、有機測量架1、有機測量架2、橡皮墊圈、標準樣板、打印紙及支架、試劑瓶等。與普通電腦連接的接口、連接線、可安裝入普通電腦的全套測量用軟件。 電腦接口配置推薦此款儀器在測量時通過與普通電腦連接后，利用測量軟件在普通電腦上直觀地顯示厚度數值。測量數據會自動保存在數據庫內，如需打印可自動生成打印報告，隨時打印，并具有對所選中的需打印的幾次測量結果自動計算平

11、均值功能等。除具有電腦基本型的所有功能外,多層鎳型還可在普通電腦上即時顯示電位差曲線，并自動對曲線進行分析。所有的測量數據、電位差曲線及曲線的分析結果都會自動保存在數據庫內,隨時打印。配備的繪圖儀給無普通電腦環境下的使用帶來了方便。 操作方法：(一)電解液配制表：序號鍍層基底試劑名稱化學分子式含量1鉻鐵、銅、鎳硫酸鈉Na2SO4100克2鎳鐵、銅硝酸銨硫氰酸鈉NH4NO3NaCNS80克40克3鎳銅鹽酸HCL(比重1.18)100毫升4銅鐵、鎳酒石酸鉀鈉硝酸銨氨水NaKC4H4O6NH4NO3NH3·H2O80克100克10毫升5鋅鐵、銅、鎳氯化鈉NaCL100克6錫鐵、銅

12、、鎳鹽酸HCL(比重1.18)175毫升7鎘鐵、銅、鎳碘化鉀KI100克8銀鐵、銅、鎳硫氰酸鉀KCNS180克9多層鎳鐵、銅、鎳氯化鎳氯化鈉硼酸NiCL2·6H2ONaCLH3BO3300克50克25克10銅鋅合金氟硅酸H2SiF6(30%)200毫升附注：表內試劑為配制1升溶液的用量。試劑用分析純。各欄試劑合并后用蒸餾水溶解至一升。(二)儀器聯接：1.接上交流220V電源線。把電源插頭插入質量優良的電源插座上。2.連接恒流電纜線插頭，注意對準插頭上的缺口，要插到底。3.按照示意圖(見第一頁)組裝有機測量支架和空氣攪拌器。(三)待測工件處理：1.選擇比較平整的面作為測量面，用繪圖橡皮

13、清潔測量面，去除油跡。測量鍍鋅層時尤其要用粗橡皮(擦鋼筆的橡皮)，沾了測鋅電解液來擦除鈍化層。2.下降橡皮墊圈壓住測量面，壓力的大小以電解液不滲漏，橡皮墊圈不變形為準。3.注入電解液，并隨即用吸管吹去電解池底部的氣泡，有氣泡會阻斷電流通過，導致儀器發出間歇報警聲。4.放入氣體攪拌頭。(注：測鉻時不需放入)5.恒流電纜線的紅色夾子夾住電鍍待測件，黑色夾子夾住支架橫臂后部的鈦絲電極，黑色夾子盡可能夾在遠離電解池的電極上，以免電解液對其造成腐蝕。(四)打印年份，日期的設置：1.打開儀器電源開關或按“復位”鍵后，儀器的顯示屏將顯示“ 1 - ”,表示儀器在等待輸入年份，這時可以依次輸入四位年份，例如“

14、2004”等等。這種輸入允許反復進行，直到正確為止。2.年份輸入完畢,按“B”鍵，儀器的顯示屏將顯示“ 2 ”，表示等待輸入日期，這時可以依次輸入兩位月份和兩位日數，例如1月2日輸入“0102”或9月28日輸入“0928”或12月30日輸入“1230”等等。日期的輸入也允許反復進行，直到正確為止。3.日期輸入之后按“B“鍵，提示符顯示”P“，儀器處于測量待命狀態，這時可以進行以后的各項操作。4.打開儀器電源開關或按“復位”鍵后,如果依次輸入年月日后再按“B”鍵，儀器將保留日期數據，在打印測量報告時把設置的日期打印出來。5.儀器在顯示“ 1 ”時不輸入數據，直接按“清除”鍵，儀器就進入“P”待命

15、狀態，在打印測量報告時不打印年月日數據。(五)打印控制：1.重復按下“打印”鍵，可以實現打印功能的“開”(打印窗上的紅燈亮)，“關”(紅燈暗)的控制。2.在打印窗紅燈亮的狀態下，把打印紙端口剪平并形成向上卷曲的形狀，左右搖動插入進紙口，使打印紙接觸到打印機的走紙橡皮輪，用手按住“走紙”鍵讓打印紙徐徐自動進入打印機。3.需要打印測量結果，必須在測量結束之前打開打印(打印燈亮)。打印窗上的紅燈暗，測量結束后不打印測量結果。4.在“P”狀態下按動面板上的“次數”鍵，可以設置每次打印“測量文件”的份數。打印份數顯示在數字屏上，可選次數N19次，設定后再按“清除”鍵，使儀器回復到待命狀態。(注一)5.安

16、裝打印紙時注意送紙受阻時立刻停止走紙，然后輕拉慢倒拉出打印紙，盡量避免把紙頭拉斷留在打印機內。打印紙只可以按出紙方向拉動，切忌按進紙方向拉動，以免發生斷紙故障。而且應該盡量避免過長、過快、過猛地垃動打印紙，以免發生打印色帶脫位。(六)測量操作：1.按“測量”鍵，提示符顯示“L”。2.選速度：a)測“銀”、“金”鍍層選“慢速”。b)測其他品種鍍層選“快速”。c)特殊情況可經試驗選擇合適的兩種速度規范中的一種進行測量。3.選品種：a)根據所測品種按相應的品種鍵如“0鎳”，“1鉻”，“7銀”等等。b)“0鎳”鍵為一般鎳測量鍵，測多層鎳的總厚度時也用該鍵。c)“10銅”鍵為鋅合金基底銅鍍層測量鍵。d)

17、“8E”鍵、“11B”鍵供擴展新的品種使用。4.速度、品種選好之后請觀察提示符顯示內容：a)顯示為“U”時說明儀器內缺少正確的測量系數，可輸系數。(例如數字“0150”等)提示符顯示變為“”。b)2.5皮圈的系數0150，1.7皮圈系數0069。c)提示符顯示為“”時。按“執行”鍵，儀器進入測量狀態。d)測量接近終點時終點顯示指示燈向右逐只點亮，最后自動結束測量，然后顯示(打印)測量結果。(七)多層體系(例如銅鎳鉻鍍件)測量方法：第一層測量結束后，不要移動原測量點，用吸管吸去用過的電解液，注入蒸餾水清洗,清洗二到三次(如果測量的前后兩次都要用到攪拌頭時，攪拌頭也要清洗),再注入新的電解液，進行

18、下一層的測量操作。(八)不改變測量品種時的測量方法：反復測量同樣品種鍍層時，可以省去清洗過程，只要吸干已測點的電解液，改變測量點，注入新電解液，吸氣泡，再按“執行”鍵，便可進入重新測量。注一：開機不操作“次數”鍵，內定打印一次。中途改變打印次數，應在“P”狀態下進行。操作技巧:1.開機輸入測量系數后不關機、不按“復位”鍵，系數將一直保留。要改變測量點面積(如大孔橡皮墊圈更換小孔橡皮墊圈)，可按“復位”鍵，清除機內測量系數，重新輸入新的系數。2.測量同一品種(不改變品種且不更改橡皮墊圈大小)，一次測量結束，不必操作其他按鍵，只要繼續按“執行”鍵。就可以進行下一次測量。3.改變測量品種時，請按“清

19、除”鍵，再按“測量”鍵、速度鍵、品種鍵，提示符顯示“”后再按“執行”鍵，儀器再次進入測量。4.測量過程中按“暫停”鍵可以暫停測量，再按“執行”鍵儀器繼續進行原先的測量。5.測量結束后要仔細觀察測量點是否完整，如與規定面積有明顯偏離，則應判本次測量無效，重新測量。6.測量“鉻鎳銅”鍍層時請注意在鉻層測量完畢之后，儀器會自動對下面的鎳鍍層進行活化處理，這項處理需要大約10秒鐘的時間，在此期間請暫時保留電解池內的電解液。常用問題的分析和解決辦法：(一)間斷報警和長聲報警的處理方法。1.出現間斷報警說明電解電路中無電流通過，這是線路接觸不良或電解池底部有氣泡所致。可按“清除”鍵，然后再排除故障，重新測

20、量。2.長聲報警是由于靈敏度控制開關正負二組均被選中(往上撥動)所致，可按“清除”鍵重新設定靈敏度控制開關后故障即可排除。(二)測量點鍍層殘留過大，測量終點提前到達的原因和解決辦法。1.氣體攪拌力度不夠或無氣體攪拌，致使電解過程中產生濃差極化效應消除不夠，應檢查氣泵和氣體通道的工作狀態，設法排除異常。2.選用“慢速”工作狀態，可以減小濃差極化，改善終點提前到達的現象發生。3.通過設置面板上的“靈敏度”調節開關“+”組的數值，可以延長終點到達的時間，設置方法見“終點判別靈敏度調節控制”一節。(三)測量終點延遲、無終點的原因和解決方法。測量過程中，面板上的終點顯示發光帶逐位向右點亮，通常由慢到快到

21、第七位時停止測量，如果長時間停留在35位不動，判定為無終點。發生的原因有以下幾點：1.橡皮墊圈與測量面沒有壓緊，導致電解液有滲漏(此時用手指對電解池加壓，可立即到達終點)。2.恒流電纜航空插頭或兩只導電夾銹蝕，導電不良會導致測量不穩定，是終點提前或延遲到達發生最常見的原因。3.設置“靈敏度”調節開關“”組的數值，可控制終點提前到達。設置方法見下節。(四)終點判別靈敏度調節控制：1.測量出現終點提前或延遲時，可對面板上的靈敏度調節開關進行置數再重新進行測量，直到得到滿意的測量結果為止。2.“+”，“-”兩組每組各有4位，分別編號為“1、2、3、4”，拔上編號“1”，可調節靈敏度48%；拔上編號“

22、2”，可調節24%；拔上編號“3”，可調節12%；拔上編號“4”，可調節6%。靈敏度的實際調節量為選中的各位之和，例如四位全部選中共為90%。3.終點提前，置“+”組開關；終點延遲，無終點。置“”組開關。4開關數值的設定按上條原則由小到大試驗確定。也可來電，在我司的具體指導下進行調節。5.任何時候都應避免“+”“”兩組開關同時被選中的狀態出現，否則儀器將長聲報警，以示出錯。(五)影響測量精度的其他因素：1.儀器的設計規定測量的鍍種必須是各種純金屬鍍層。如果用戶待測金屬純度不高或是合金型鍍層(例如銅錫合金等等)，則會得到不正確的測量結果，解決的辦法是同種鍍層的自制樣板對儀器的測量系數進行修正。具

23、體辦法可與本公司專門聯系協同解決。2.鍍件樣品基底的光潔度和平整度的極度不良會影響測量的精度和穩定性。在測量時應考慮到這個方面的影響，設法克服之。(六調換或調整打印色帶的方法：1.將儀器倒過來四腳朝天，旋松四只螺絲。2.再把儀器正過來，打開儀器的上蓋，搬開兩只帶鎖插頭，取下面板。3.旋掉打印板上的四只螺帽，取下打印板。4.取下打印色帶框進行復位調整或調換新的色帶框。5.按照1至4相反的順序安裝儀器至整機狀態。6.進行以上操作注意不要遺失相關零件，安裝時務必使其一一歸位。(七)測量出現問題時，可以對儀器進行模擬測量操作，這種操作能夠對儀器的正常與否作出判斷，其方法如下：1.把恒流線上的紅色夾子夾

24、住黑色夾子，(短路恒流電路)。2.按測量“鎳”的程序操作按鍵，最后按“執行”鍵，儀器應該開始測量計數，進入模擬測量狀態。3.當儀器上的數字顯示到0.2m以上時拉開紅色夾子(斷開恒流電路)，儀器的終點顯示燈應該全部點亮，計數停止。4.儀器如果能夠正常的計數和停止計數，就說明儀器部分基本正常，應該在儀器以外的部分去尋找出現問題的原因。5.測量出現問題時，用戶可以在進行模擬測量操作之后，與我們聯系進行電話咨詢，我們將會向您提供積極有效的解決辦法。儀器的檢驗和校準：儀器附件中的標準樣板(鎳)，提供用戶對儀器進行檢驗和校準，方法如下：(一)儀器檢驗：使用2.5的橡皮墊圈，“0”鍵，“快速”，系數“015

25、0”，對標準樣板進行測量，測量結束后觀察測量點面積無明顯偏差時，其測量數值在標準樣板標稱值的±10%以內時，儀器屬于正常。否則應找到引起誤差過大的原因，加以糾正后再測。(二)儀器校準：按“復位”鍵，使用2.5的橡皮墊圈，“0”鍵，“快速”，輸入樣板標稱厚度值(要求輸足四位，例如樣板厚度為9.8µm時輸入“0980”)測量結束后觀察測量點面積無明顯偏差時，記錄該測量數值。上述操作重復三次后，可以取三組測量數值的平均數作為新的測量系數使用(一般該系數也應該在01400160之間，偏離過大不宜使用)。安全使用注意事項：1.為防觸電事故發生，調換電源熔絲時應在切斷電源插頭的狀態下進

26、行。2.必須在關機狀態下，才能用串行口連接線將測厚儀與電腦連接起來。3.嚴禁在測厚儀開機狀態下進行連接線的接插連接。維護保養和定期檢驗：1.操作時注意使主機和測量支架之間保持適當距離，?×勘苊獾緗庖漢推邇秩脛骰?2.儀器測量完畢應對接觸過電解液的部分用清水沖干凈，并用軟紙擦干，以防結垢生銹，影響測量穩定性。3.標準樣板每次用完，要用水洗凈，干燥密封處保存。4.本儀器建議定期檢測期限為壹年.對應用于裁定性質的用戶,應按期進行檢測,以保證其準確度。檢測可委托本公司送上海市計量測試技術研究院進行,檢測合格后由上海市計量測試研究院出具檢測報告。5.儀器在每天使用完畢之后應該取下橡皮墊圈，用清

27、水對墊圈和電解池進行沖洗。保持墊圈和電解池的清潔能使測量順利進行。6.請注意經常檢查電解池上的緊固螺絲，不能讓其松動，松動會導致電解液泄漏和電流回路接觸不良。 DL-ET-1型微電腦多功能電解測厚儀微電腦多功能電解測厚儀是最新一代的金屬鍍層電解測厚儀，該儀器是根據電化學中的庫侖定理（Q=nF）與現代微電腦技術結合的產物，具有結構先進，性能穩定可靠，功能齊全的特點。航空天行業、船舶制造行業檢測、汽車摩托車行業、日用五金行業、緊固件鍍膜、自行車行業、釹-鐵-硼行業、家具、玩具行業、電子、電器行業等。對多數非合金型金屬鍍層厚度的測定適用，是國際標準中首推的一種鍍層測厚方法一庫侖法類儀器。使

28、用本儀器可以保障用戶單位的產品質量，防止原材料的能源的浪費。利用本儀器還可以幫助用戶找到適合不同要求的最佳電鍍工藝，是有關成品廠及電鍍廠必備的儀器。技術參數：1.單層測量品種：鎳（0）；鉻（1）；銅（2）；鋅（3）；鎘（4）；錫（5）；銀（6）；金（7）等，其它鍍層可定制。2.合金鍍層測量：Pd-Sn、Cu-Zn、Zn-Ni、Ni-P等。3.測量厚度范圍：0.03300m4.準確度：±8%+1個字5.復現精度：<5% +1個字6.電解電流精度：±1%7.測量面直徑：3.0mm；2.5mm；1.7mm；8.供電電源：A C220±10%V；0.7A；50HZ/

29、60HZ±0.5HZ；需有良好可靠接地。9.選購：AC115V，100V，120V，230V，240V10.使用環境：溫度：+10+40；相對濕度：不大于85%；要求周圍無強腐蝕性氣體和強磁場干擾。11.主機重量：5Kg；12.外型尺寸：350×260×160mm（長×寬×高）功能特點：1、中、英文液晶顯示，微型打印接口中、英文打印鍍層種類、厚度、測試人員、日期，內部時鐘萬年歷，無需每次設置。（英文界面需定購）2、自動暫停測量提示更換電解3、自動計算平均值。可測多層鍍，可根據標準片自己校準和標定達到理想測量誤差值。5可調整終點電壓，以抗干擾，適

30、應鍍層/基體之間的合金6可以測量70種以上金屬鍍層基體組合，可以測量平面、曲面上的鍍層，可以測量小零件、導線、線狀零件7除鍍速度0.3-40 m/分鐘可調8真空擠壓式氣泵循環攪拌。9電解杯不易腐蝕老化10、可調恒電流達到電解效率最佳值。   CBX-M便攜式脈沖磁軛探傷儀CBX-M型便攜式脈沖磁軛探傷儀，是利用電磁鐵的原理，采用電磁軛的方法，對由鐵磁性材料制成的零部件進行磁化檢測的輕便磁粉探傷設備。廣泛應用于船舶、橋梁、航空航天、汽車、鐵路、石油管道、煤礦機械、內燃機、標準件、化工、鍋爐壓力容器等等行業。該設備包括便攜式磁軛和逆變脈沖電源系統的兩個部分。便攜式磁軛

31、為上海權銳的QI型或美國磁通的Y1型磁軛探傷儀，QI型和Y1型兩種磁軛探傷儀，可直接利用AC220V市電供電使用。CBX-M型脈沖電源系統是針對上述兩種磁軛探傷儀，專門設計定制的脈沖電源系統。在保證磁軛探傷儀的提升力和靈敏度指標的情況下，比市值直接供電或采用正玄波逆變電源裝置供電，節能60%以上，并且比傳統正玄波逆變電源裝置輕2kg。CBX-M型便攜式脈沖磁軛探傷儀輕巧方便，尤其適合磁粉干粉檢查，適用于任何工作現場，是磁粉檢測的理想工具。技術特點：磁化極距：0-250mm提升力：6kg靈敏度：A1型2#試片清洗可見暫載率（重復使用率）：可連續磁化工作連續工作時間：2小時充電器電源：AC100-240V50/60Hz0.5A電池充電電流：16.8V/1.0A電池充電時間：4-5小時整機功耗：60W連接線長度磁軛探傷儀：1.5m電源線：3m外形尺寸：磁軛：220*150*60mm主機：160*90*45mm包裝：380*300*110mm重量：磁軛：3.2kg主機：0.72kg包裝：1.3kg使用環境相對溫度：-10-40相對濕度：85%無大量塵埃、易燃或腐蝕性氣體無強電磁輻射和電磁干擾海拔高度：3000m CDX-III多用磁粉探傷機CDX-III型磁粉探傷儀采用多種磁化方式，使儀器具有體積小、重量輕。高集成化電路使一臺設備兼
