1、太陽能風光光互補逆變器檢測與控制方案 逆變器是一種DC to AC的變壓器，它其實與轉化器是一種電壓逆變的過程。 轉換器是將電網的交流電壓轉變?yōu)榉€(wěn)定的12V直流輸出，而逆變器是將Adapter輸出的12V直流電壓轉變?yōu)楦哳l的高壓交流電；兩個部分同樣都采用了用得比較多的脈寬調制（PWM）技術。其核心部分都是一個PWM集成控制器，Adapter用的是UC3842，逆變器則采用TL5001芯片。TL5001的工作電壓范圍3.640V，其內部設有一個誤差放大器，一個調節器、振蕩器、有死區控制的PWM發生器、低壓保護回路及短路保護回路等。 直流變換：由MOS開關管和儲能電感組成電壓變換電路，輸入的脈沖經

2、過推挽放大器放大后驅動MOS管做開關動作，使得直流電壓對電感進行充放電，這樣電感的另一端就能得到交流電壓。LC振蕩及輸出回路：保證燈管啟動需要的1600V電壓，并在燈管啟動以后將電壓降至800V。輸出電壓反饋：當負載工作時，反饋采樣電壓，起到穩定I逆變器電壓輸出的作用。 主要分兩類，一類是正弦波逆變器，另一類是方波逆變器。正弦波逆變器輸出的是同我們?nèi)粘Ｊ褂玫碾娋W(wǎng)一樣甚至更好的正弦波交流電，因?yàn)樗淮嬖陔娋W(wǎng)中的電磁污染。方波逆變器輸出的則是質量較差的方波交流電，其正向最大值到負向最大值幾乎在同時產生，這樣，對負載和逆變器本身造成劇烈的不穩定影響。同時，其負載能力差，僅為額定負載的4060%，不能

3、帶感性負載。如所帶的負載過大，方波電流中包含的三次諧波成分將使流入負載中的容性電流增大，嚴重時會損壞負載的電源濾波電容。針對上述缺點，出現了準正弦波（或稱改良正弦波、修正正弦波、模擬正弦波等等）逆變器，其輸出波形從正向最大值到負向最大值之間有一個時間間隔，使用效果有所改善，但準正弦波的波形仍然是由折線組成，屬于方波范疇，連續性不好。總括來說，正弦波逆變器提供高質量的交流電，能夠帶動任何種類的負載，但技術要求和成本均高。準正弦波逆變器可以滿足我們大部分的用電需求，效率高，噪音小，售價適中，因而成為市場中的主流產品。方波逆變器的制作采用簡易的多諧振蕩器，其技術屬于50年代的水平，將逐漸退出市場。常

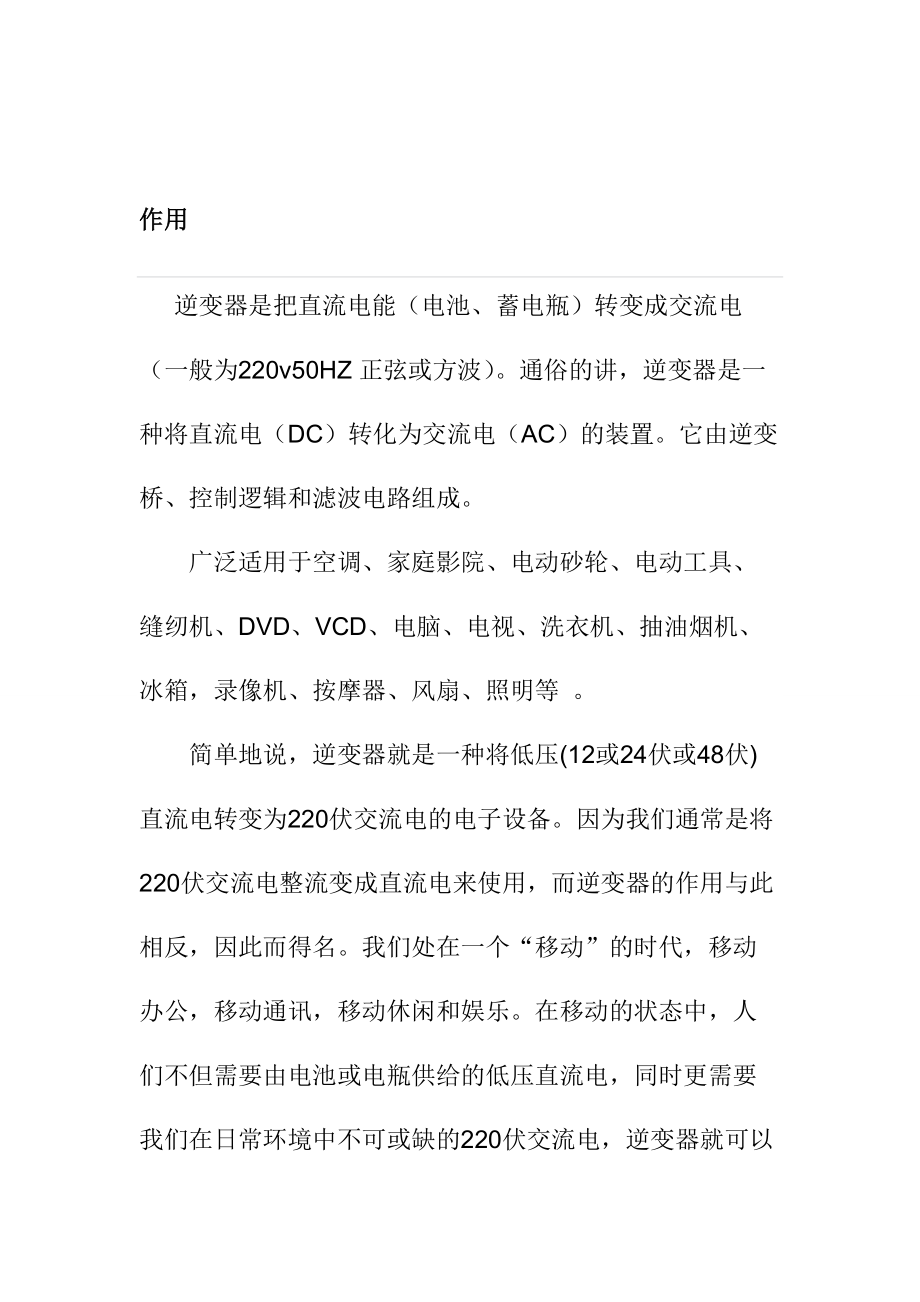

4、用逆變器主電路的基本形式有三種分類方法：按照相數分類，可分為單相和三相；按照直流側波形和交流側波形分類，可分為電壓源型和電流源型逆變器。理想的逆變器，從直流到交流的功率總是一定值而沒有脈動，直流電壓波形和電流波形中也不應該產生波動。而在實際逆變電路中，因?yàn)槟孀兤鞯拿}動數值有限，因而逆變功率是脈動的。逆變器的控制測略：逆變器的控制目標是提高逆變器輸出電壓的穩態和動態性能。穩態性能主要是指輸出電壓的穩態精度和提高帶不平衡負載的能力；動態性能主要是指輸出電壓的THD和負載突變時的動態響應水平。 作用逆變器是把直流電能（電池、蓄電瓶）轉變成交流電（一般為220v50HZ正弦或方波）。通俗的講，逆變器是

5、一種將直流電（DC）轉化為交流電（AC）的裝置。它由逆變橋、控制邏輯和濾波電路組成。廣泛適用于空調、家庭影院、電動砂輪、電動工具、縫紉機、DVD、VCD、電腦、電視、洗衣機、抽油煙機、冰箱，錄像機、按摩器、風扇、照明等 。簡單地說，逆變器就是一種將低壓(12或24伏或48伏)直流電轉變?yōu)?20伏交流電的電子設備。因?yàn)槲覀兺ǔＪ菍?20伏交流電整流變成直流電來使用，而逆變器的作用與此相反，因此而得名。我們處在一個“移動”的時代，移動辦公，移動通訊，移動休閑和娛樂。在移動的狀態中，人們不但需要由電池或電瓶供給的低壓直流電，同時更需要我們在日常環境中不可或缺的220伏交流電，逆變器就可以滿足我們的這

6、種需求。特點1.轉換效率高、啟動快；2.安全性能好：產品具備短路、過載、過/欠電壓、超溫5種保護功能；3.物理性能良好：產品采用全鋁質外殼，散熱性能好，表面硬氧化處理，耐摩擦性能好，并可抗一定外力的擠壓或碰擊；4.帶負載適應性與穩定性強使用注意1、直流電壓要一致每臺逆變器都有接入直流電壓數值，如12V，24V等，要求選擇蓄電池電壓必須與逆變器直流輸入電壓一致。例如，12V 逆變器必須選擇12V蓄電池。2、逆變器輸出功率必須大于電器的使用功率，特別對于啟動時功率大的電器，如冰箱、空調，還要留大些的余量。3、正、負極必須接正確逆變器接入的直流電壓標有正負極。紅色為正極（+），黑色為負極（），蓄電池

7、上也同樣標有正負極，紅色為正極（+），黑色為負極（），連接時必須正接正（紅接紅），負接負（黑接黑）。連接線線徑必須足夠粗，并且盡可能減少連接線的長度。4、應放置在通風、干燥的地方，謹防雨淋，并與周圍的物體有20cm以上的距離，遠離易燃易爆品，切忌在該機上放置或覆蓋其它物品，使用環境溫度不大于40。5、 充電與逆變不能同時進行。即逆變時不可將充電插頭插入逆變輸出的電氣回路中.6、兩次開機間隔時間不少于5秒（切斷輸入電源）。7、請用干布或防靜電布擦拭以保持機器整潔。8、在連接機器的輸入輸出前，請首先將機器的外殼正確接地。9、為避免意外，嚴禁用戶打開機箱進行操作和使用。10、懷疑機器有故障時，請不要

8、繼續進行操作和使用，應及時切斷輸入和輸出，由合格的檢修人員或維修單位檢查維修。11、在連接蓄電池時，確認手上沒有其它金屬物，以免發生蓄電池短路，灼傷人體。12、使用環境，基于安全和性能的考慮，安裝環境應具備以下條件：1）干燥：不能浸水或淋雨；2） 陰涼：溫度在0與40之間；3）通風：保持殼體上5CM內無異物,其它端面通風良好。13、安裝使用方法1）將轉換器開關置于關(OFF)的位置,然后把雪茄頭插入車內點煙器插口,確保插到位而接觸良好；2）確認所有電器的功率在G-ICE標稱功率以下方可使用,將電器的220V插頭直接插入轉換器一端的 220V插座內,并確保兩個插座所有連接電器的功率之和在G-IC

9、E標稱功率以內；3）開啟轉換器開關，綠色指示燈亮，表示工作正常。4）紅色指示燈亮，表示因過壓/欠壓/過載/過溫，導致轉換器關斷。5）在很多情況下，由于車用點煙器插口輸出有限，使得正常使用時轉換器報警或關斷，這時只要發動車輛或減小用電功率即可恢復正常。14、注意事項1）電視機，顯示器，電動機等在啟動時電量達到峰值，盡管轉換器可以承受標稱功率2倍的峰值功率，但有些功率符合要求的電器的峰值功率可能會超過轉換器的峰值輸出功率，引發過載保護，電流被關斷。同時帶動多個電器，可能發生這種情況，這時應先關閉電器開關，打開轉換器開關，然后逐個打開電器開關，并應最先開啟峰值最高的電器。2）在使用過程中，電瓶電壓開始下降，當轉換器DC輸入端的電壓降到10.4-11V時，報警器發出峰鳴聲，此時電腦或其它敏感電器應及時關閉，若忽視報警聲，轉換器將在電壓到9.7-10.3V時，自
