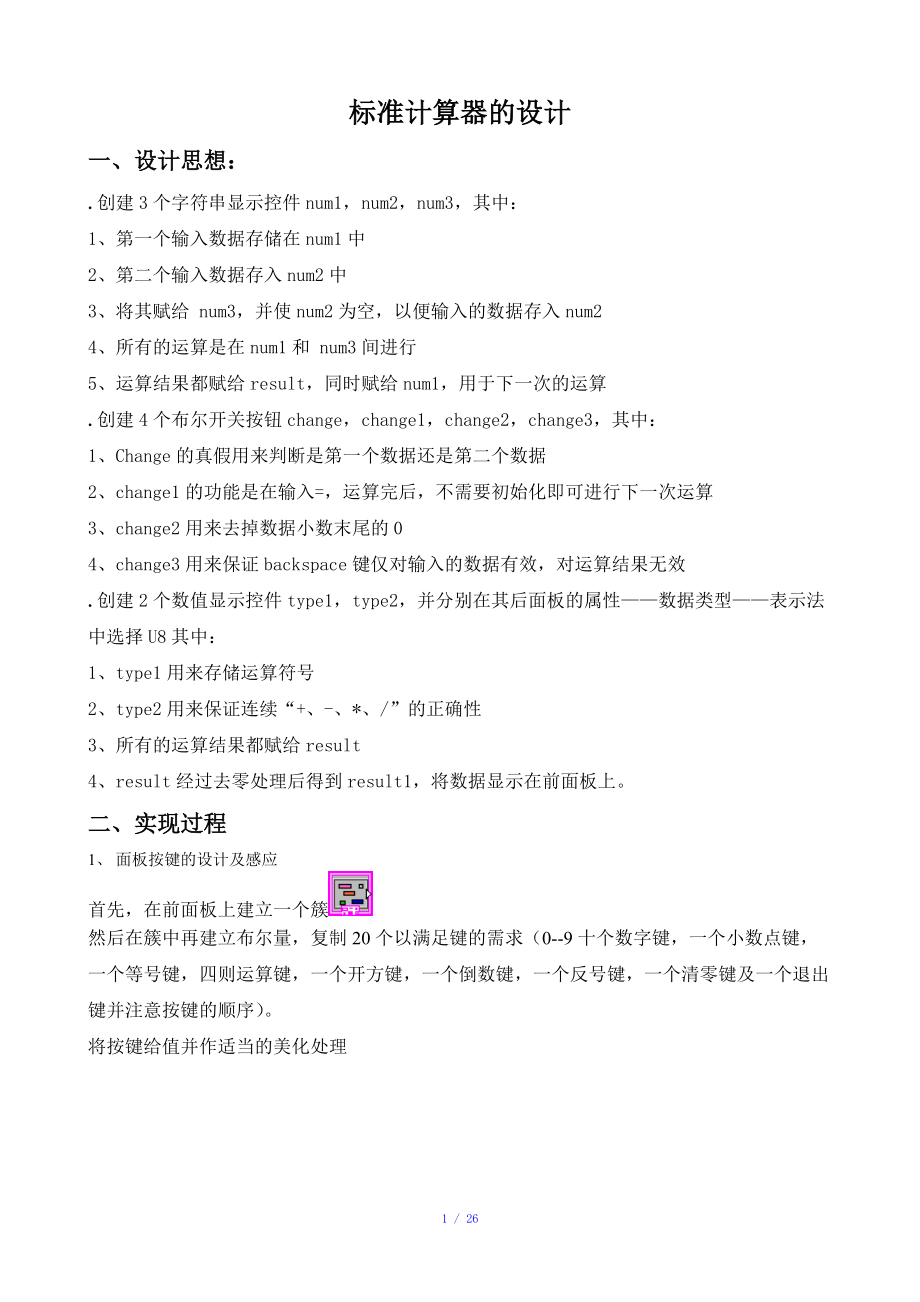

1、標準計算器的設計一、設計思想：.創建3個字符串顯示控件num1，num2，num3，其中：1、第一個輸入數據存儲在num1中2、第二個輸入數據存入num2中3、將其賦給 num3，并使num2為空，以便輸入的數據存入num24、所有的運算是在num1和 num3間進行5、運算結果都賦給result，同時賦給num1，用于下一次的運算.創建4個布爾開關按鈕change，change1，change2，change3，其中：1、 Change的真假用來判斷是第一個數據還是第二個數據2、 change1的功能是在輸入=，運算完后，不需要初始化即可進行下一次運算3、change2用來去掉數據小數末尾的

2、04、change3用來保證backspace鍵僅對輸入的數據有效，對運算結果無效.創建2個數值顯示控件type1，type2，并分別在其后面板的屬性數據類型表示法中選擇U8其中：1、type1用來存儲運算符號2、type2用來保證連續“+、-、*、/”的正確性3、所有的運算結果都賦給result4、result經過去零處理后得到result1，將數據顯示在前面板上。二、實現過程1、 面板按鍵的設計及感應首先，在前面板上建立一個簇然后在簇中再建立布爾量，復制20個以滿足鍵的需求（0-9十個數字鍵，一個小數點鍵，一個等號鍵，四則運算鍵，一個開方鍵，一個倒數鍵，一個反號鍵，一個清零鍵及一個退出鍵并

3、注意按鍵的順序）。將按鍵給值并作適當的美化處理1 / 26在后面板中通過將簇中元素按產生的順序組成一個一維數組，這樣就實現了每個鍵與數字(0-20)之間的對應。每次按下一個鍵時，通過查找出對應的鍵并把結果(對應的數字)連接到一個case結構，然后執行對應case結構中的程序，至此就完成了對一個鍵的感應過程。2、數字的鍵入（08鍵入19數字）由于第一個輸入和第二個輸入所存放的地方不同（第一個存于num1，第二個存于num2mun3再清空num2），所以有必要對此分開處理。創建2分支（真、假）的case結構。用change控制分支的選擇：在處創建局部變量并轉換為讀入。由于數字的鍵入是數據輸入，ch

4、ange3用來保證backspace鍵僅對輸入的數據有效，故應設置分支結構的設計由于初始化中布爾量改變設置都為“F”，則若change為假，表示數字為第一個輸入，將得到的數據送給result1經處理后由result顯示，同時送入num1用于即將的運算。考慮到計算的連續性，即：當前一次計算結束后，不需要再次清零即可進行下一次的運算，還需用到change1。由于上一次運算結束后，所得到的結果可能會出現多零現象，所以又必要設置change2狀態。具體的設計如圖：Change為假時：Change為真時，表示數據的第二次輸入，具體設計如下：至此，數字19的鍵入完成。3、“0”的輸入由于存在多零的問題，多

5、零開頭時，刪除多于零所以“0”的輸入應區別于19的輸入。輸入“0”，涉及到多零和數據輸入，應設置和狀態。當change為真時，表示是第二次輸入數據，與19的輸入類似，另外考慮到多零的處理。具體設計如下： 當change為假時，表示數據的第一次輸入，與第二次輸入的第一幀類似，具體設計如下：4、小數點的鍵入小數點的鍵入也相當于數據的錄入，需要設置change3的狀態另外需考慮到：一個數中不允許存在2個或者2個以上的小數點。同上，根據change個數改變判斷當前輸入的小數點是第一輸入還是第二輸入。Change為假：Change為真： 5、等號的鍵入當num1和num3都鍵入值，且有確定的運算關系后，

6、按下等號鍵，顯示出結果。由于結果可能存在多零顯現，所以需設置狀態。由于開方、取反、取倒操作不涉及到等于鍵，故只需設計+、-、* 、/四個鍵。具體設計如下：6、四則運算的連續實現具體的實現過程和上一步類似，但是應加入，保證計算的連續性7、C鍵清零作用C鍵的作用是：當按下此鍵后，程序初始化8、CE退出鍵CE鍵的作用是，當按下此鍵后，程序結束循環，并將0顯示在前面板上。9、開方鍵10、倒數鍵11、反號鍵12、backspace鍵backspace鍵僅對輸入數據有效13、默認事件14、對result的處理上述所有結果都賦值給result，result經0值處理后，由result1輸出并在前面板上顯示。利用while循環，檢測result最后一位是否為0，若為0，則減去末位后賦值給本身；若不為0，則退出循環顯示數據，從而實現去0的功能。用change2控制條件分支的選擇，當change2為假時，直接將result值給result1并結束result處理循環。當change2真時，進行數據處理。至此，計算器的基本功能已實現，后面板程序框圖結構如下圖所示。前面板結構將字符串顯示控件、布爾開關按鈕、數值顯示控件隱藏，即可得到最后的計算器了。三、總
