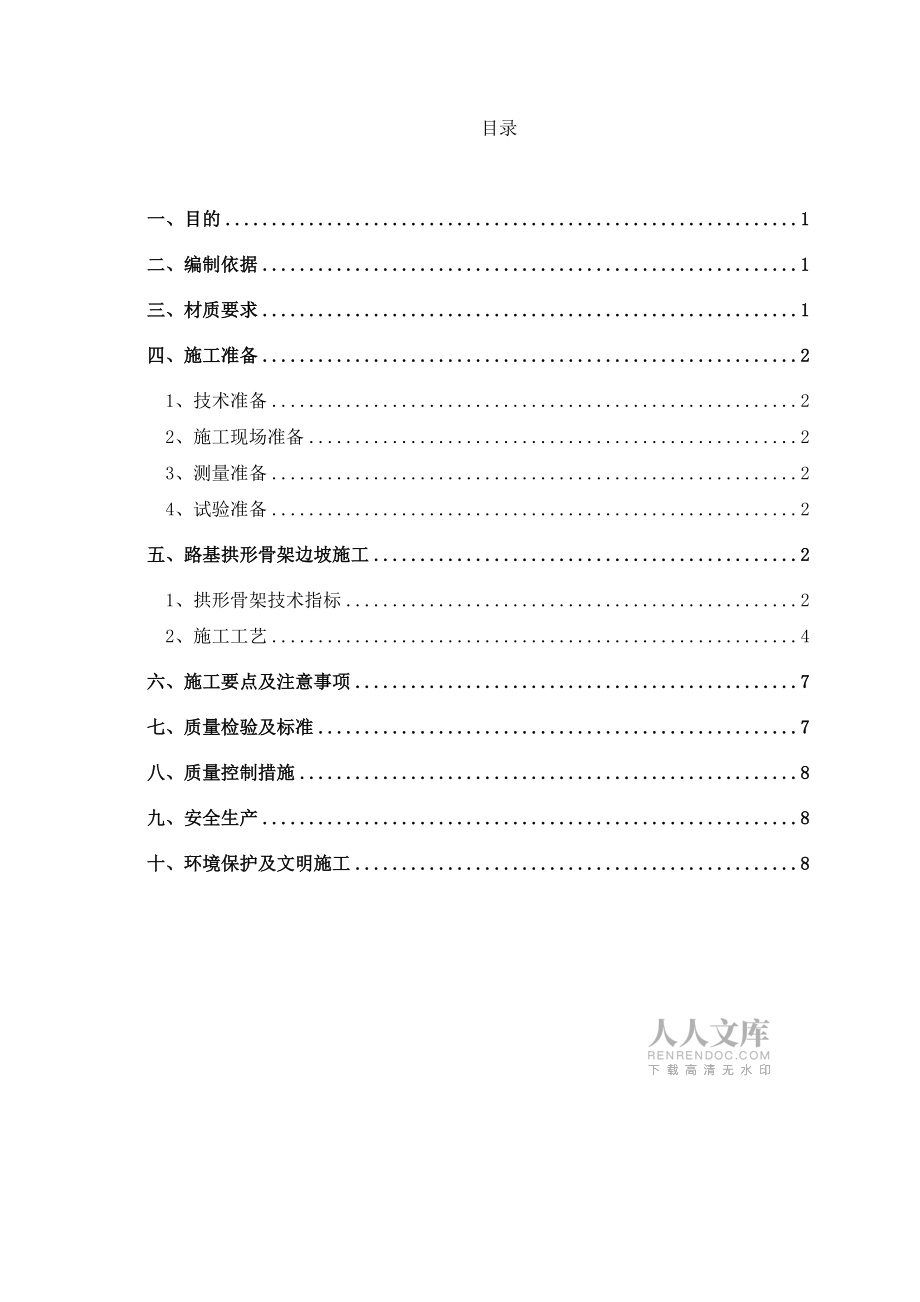

1、技技 術術 交交 底底 書書交底內容漿砌片石拱形骨架護坡技術交底單位工程名稱分部工程名稱路基工程分項工程名稱施工單位里程交底日期交底地點交底內容：漿砌片石拱形骨架護坡技術交底交底內容：漿砌片石拱形骨架護坡技術交底附件：漿砌片石拱形骨架護坡技術交底附件：漿砌片石拱形骨架護坡技術交底部門職位姓名姓名工種交底接受人交底人審核人監理工程師抽查 目錄一、目的一、目的 .1 1二、編制依據二、編制依據 .1 1三、材質要求三、材質要求 .1 1四、施工準備四、施工準備 .2 21、技術準備 .22、施工現場準備 .23、測量準備 .24、試驗準備 .2五、路基拱形骨架邊坡施工五、路基拱形骨架邊坡施工 .2

2、 21、拱形骨架技術指標 .22、施工工藝 .4六、施工要點及注意事項六、施工要點及注意事項 .7 7七、質量檢驗及標準七、質量檢驗及標準 .7 7八、質量控制措施八、質量控制措施 .8 8九、安全生產九、安全生產 .8 8十、環境保護及文明施工十、環境保護及文明施工 .8 8 漿砌片石拱形骨架護坡施工技術交底 1 漿砌片石拱形骨架護坡技術交底漿砌片石拱形骨架護坡技術交底一、目的一、目的明確路基拱形骨架護坡施工作業的工藝流程、操作要點和相應的工藝標準，指導、規范路基拱形骨架護坡作業施工。二、編制依據二、編制依據漿砌片石拱形截水骨架護坡設計圖鐵路路基施工技術規范 鐵路工程施工質量通病防治手冊三、

3、材質要求三、材質要求1、水泥：采用 P.C325 硅酸鹽水泥，水泥質量符合規范及設計要求，同時進行進貨檢驗，合理規劃水泥場地，水泥不能露天堆放，嚴禁受潮、雨淋和暴曬。2、砂：采用級配良好、質地堅硬、顆粒粒徑小于 5mm 的河砂。3、碎石：采用質地堅硬、不易風化，無裂紋，無水銹跡，不得使用風化嚴重、無工作面、含有泥土的片石，片石在使用前用水沖洗并將尖銳部分鑿除。片石的抗壓強度不小于 30Mpa。由于漿砌片石主骨架嵌入路堤邊坡 50cm，支骨架嵌入路堤邊坡 40cm，所以片石厚度應在 2540cm 之間（太大太小均不宜控制砂漿飽滿度和砌體表面平整度） ，不能使用卵石及薄片石，片石進場后經過細心篩選

4、，必要時要加工處理，使得片石至少有一個面為平面且色澤一致。4、水：拌制混凝土用水不得含有油脂、糖類等物質。 漿砌片石拱形骨架護坡施工技術交底 2 四、施工準備四、施工準備1、技術準備、技術準備組織質檢部、試驗室、測量隊、作業隊等有關人員進行熟悉邊坡拱形骨架設計圖紙以及施工技術規范要求，并認真組織學習施工方案及工藝要求，質量檢測標準及質量操作要點，材料質量要求及檢測方式頻率等。2、施工現場準備、施工現場準備根據施工現場清理坡面，修整坡面填補坑凹，保持坡面平順，做好臨時排水設施。 3、測量準備、測量準備測量隊根據設計圖紙要求分段放樣，確定路基邊坡坡率、邊坡上、下線，注意邊坡坡腳處的放樣，保證路基縱

5、、橫向線形的順暢與邊坡整體性的圓順性。4、試驗準備、試驗準備漿砌片石基礎及主、次骨架基礎采用 M7.5 的砂漿進行砌筑，試驗室進行砂漿配合比實驗，依據砂漿試件，確定理論配合比。五、路基拱形骨架邊坡施工五、路基拱形骨架邊坡施工1、拱形骨架技術指標、拱形骨架技術指標拱形骨架凈距寬高=4m4m，拱部骨架截面為 L 型，寬 0.5m，主骨架截面為 U 型，寬 0.6m，主骨架嵌入路堤邊坡深 0.5m，支拱骨架嵌入路堤邊坡深 0.4m，外漏截水槽0.1m，寬 0.1m。 漿砌片石拱形骨架護坡施工技術交底 3 圖二骨架護坡起、終點側邊，底部基礎及頂部設 0.5m 寬的鑲邊。鑲邊、基礎及肋均采用M7.5 水

6、泥漿砌片石砌筑。每 34 個拱設一道伸縮縫，縫寬 0.02m，縫內填塞瀝青麻絮，深 0.2m。為便于養護，在適當位置（每 100m）設寬 0.6m，厚 0.5m 的 M7.5 漿砌片石踏步。 圖三拱形骨架內撒播草籽并種紫穗槐，紫穗槐間距 0.6m，梅花型布置，每坑兩棵。2、施工工藝、施工工藝（1）坡面修整 漿砌片石拱形骨架護坡施工技術交底 4 按照邊坡坡度、基礎高程等數據設固定的樣板掛線，清刷表面松散土層及浮土，填補坑凹并拍實使坡面平整，基底的壓實度應與同層路基壓實度相同，以免下沉而使砌體產生裂縫，影響砌體的整體穩定性。坡面整修經驗收合格后，方可進行下道工序施工。（2）測量放線按設計圖紙對拱型

7、骨架輪廓掛線放樣，準確定位基槽開挖范圍。對于弧形部分定出圓心位置后畫出弧線。（3）基槽開挖拱型骨架基槽采用人工開挖的方法，基槽開挖時應注意幾何尺寸位置的準確，主骨架開槽深度為垂直坡面以下50cm，次骨架開槽深度為垂直坡面以下40cm。對于拱圈圓弧部分基槽的開挖，選用較小的工具進行開挖以保證弧形部分自然、平滑。（4）砂漿的拌和及配比砂漿不得人工拌和，一律用拌和機操作，拌和時間為 35min，并且在拌和機一側掛有配合比標示牌，標示牌理論配合比、砂漿標號、每盤配合比，試驗室理論配合比為水泥：砂：水=265:1550:270=1:5.85:1.02（每方砂漿中的水泥用量為 265kg，水量為270kg

8、，砂子用量為 1550kg），實際配合比根據現場實際情況作相應調整。施工拌和配料時嚴格按配合比操作，并配合試驗室作相應的砂漿試件并同條件養護。拌和的砂漿必須有良好的和易性，隨拌隨用，保持適宜的稠度，運輸到施工地點時，在原地面鋪設存放砂漿的鐵皮或竹膠板。(5)骨架基礎砌筑骨架基礎采用 M7.5 漿砌片石砌筑，基礎坡面預留主骨架 40cm 寬（不包括擋水塊），10cm 高截水槽，砌筑時砌縫寬度 2cm，采用平縫，每隔 34 個拱圈設置 2.0cm 沉降縫，縫內采用瀝青麻絮填塞，深 0.2m。 漿砌片石拱形骨架護坡施工技術交底 5 圖四 圖五砌筑時采用坐漿、擠漿法施工，要求砂漿飽滿。各預制塊的砌縫應

9、相互錯開，不得有通縫和空縫及松動，表面平順整齊，與邊坡嵌接牢固密貼。嚴禁采用灌漿法施工。砌筑時必須兩面立桿掛線或樣板掛線，砌筑過程中經常對線桿進行校正，以保證砌體各部尺寸符合圖紙要求。（6）擋水塊預留擋水塊采用 C25 混凝土在集中場地統一預制，裝運到施工現場安裝，并用水泥砂漿砌筑與勾縫，擋水塊分為直擋水塊與弧形擋水塊，設置在主、次骨架內側，擋水塊砌筑時高出主、次骨架平面 10cm，深入骨架內側 15cm，砌筑時擋水塊線形應順直、整齊。 漿砌片石拱形骨架護坡施工技術交底 6 主骨架處擋水塊 （圖六） 次骨架處擋水塊（圖七）(7)檢修踏步檢修踏步的設置如無排水需要，原則上每 100m 設一道、每

10、單獨路段設置不少于一道為宜。檢修踏步階座寬度根據路基邊坡坡率調整（m=1.5 為 60cm，m=1.75 為70cm，m=2.0 為 80cm） ，高 60cm。踏步臺階寬 80cm，每階高 20m，階厚 50m，臺階下設置鋪砌。臺階向邊坡外寬度 b 如下表， 圖八 圖九路堤坡面上檢查臺階每升高 2m，設置檢查沉降縫一道，用粘性土填塞。（8） 沉降縫拱形骨架的沉降縫每34個拱設置一道沉降縫，縫寬0.02m，要上下貫通、整齊垂直，縫內填塞瀝青麻絮，深0.2m。(9) 養護砌筑完成后1218h之間及時灑水養護，用塑料薄膜覆蓋養生，使砌體保持濕潤，并避免碰撞和振動。灑水養護時間不少于7天。六、施工要

11、點及注意事項六、施工要點及注意事項1、在進行砂漿拌制現場，必須有施工配合比標牌及計量設備（磅稱），砂漿試模。2、砂漿運至施工現場應傾置于鐵皮或竹膠板上，嚴禁與浮土直接接觸。3、砌筑前在干凈、濕潤的基礎表面鋪一層砂漿再砌筑片石，砌塊間砂漿飽滿，粘結牢固，砌筑時，底漿應鋪滿，豎縫砂漿先在已塊側面鋪放一部分，然后于磚塊放好后填 漿砌片石拱形骨架護坡施工技術交底 7 滿搗實。4、砌筑前上層砌塊應避免振動下層砌塊，砌筑工作中斷后，恢復砌筑時，已砌筑的砌層表面應加工、清掃和潤濕。5、施工現場的水泥存放上蓋彩條布、下鋪方木和塑料布，周圍挖排水溝，深度以低于水泥臺面 1020cm 為宜。6、為達到整體美觀效果

12、，施工時要求沿線路方向拱的位置和高度基本一致，要求從路肩向下開始布置拱的位置。不足一個完整拱時，坡腳處采用半個拱形或部分拱形補充。七、質量檢驗及標準七、質量檢驗及標準拱形骨架的質量貫穿施工的全過程，重點檢查砂漿配比用量、砂漿飽滿度、砌石面的平整、沉降縫的豎直度等。檢測標準及方法見下表拱形骨架工程質量檢驗標準拱形骨架工程質量檢驗標準項次檢查項目單位允許偏差檢查方法和頻率1砂漿強度MPa在合格標準內2頂面高程mm15水準儀：每 20m 檢查 3 點3豎直度或坡度mm0.3%吊垂線：每 20m 檢查 3 點4斷面尺寸mm20尺量：每 20m 檢查 2 處5表面平整度mm102m 直尺：每 20m 檢

13、查 5 處3尺八、質量控制措施八、質量控制措施1、砂漿拌制現場，必須有施工材料配合比用量、現場技術員、現場負責人及聯系電話等制成標牌懸掛于拌制現場明顯處，確保人員到位，責任到人。 2、砌筑時必須兩面立桿掛線或樣板掛線，砌石分層錯縫，漿砌時座漿擠緊，嵌縫 漿砌片石拱形骨架護坡施工技術交底 8 飽滿密實，不得有空洞。3、在砌筑過程中為確保砂漿飽滿度，用鐵鍬將砂漿鏟進石縫，然后采用人工輔以鋼釬插搗密實。九、安全生產九、安全生產1、在施工作業場地設置明顯標志，施工重地，閑人免進，進入施工現場，必須戴安全帽。2、安全用電，配電盤應嚴加保護，設置漏電保護裝置，防止漏電。所用電線不得私自亂拉亂扯，經常檢查電路系統是否有破皮、漏電、短路等潛在問題。3、安全生產教育須
