1、年級： 班級： 姓名： 考號：裝 訂 線恒定電流試題題目第一題第二題第三題總得分得分閱卷人一：單項選擇題： (共10題,每小題0分,共0分)1. 在回旋加速器內，帶電粒子在半圓形盒內經過半個周期所需的時間與下列哪個量有關A.帶電粒子運動的速度 B.帶電粒子運動的軌道半徑C.帶電粒子的質量和電荷量 D.帶電粒子的電荷量和動量答案C2. 如圖所示，水平直導線中通有恒定電流I，導線正下方處有一電子初速度v0，其方向與電流方向相同，以后電子將A.沿路徑a運動，曲率半徑變小B.沿路徑a運動，曲率半徑變大C.沿路徑b運動，曲率半徑變小D.沿路徑b運動，曲率半徑變大答案B3. 閉合的金屬環處于隨時間均勻變化

2、的勻強磁場中，磁場方向垂直于圓環平面，則A.環中產生的感應電動勢均勻變化B.環中產生的感應電流均勻變化C.環中產生的感應電動勢保持不變D.環上某一小段導體所受的安培力保持不變答案C4. 如圖所示，在勻強磁場中，兩根平行的金屬導軌上放置兩條平行的金屬棒ab和cd，假定它們沿導軌運動的速率分別為v1和v2，且v1<v2，現在要使回路中產生的感應電流最大，則棒ab、cd的運動情況應該為A.ab和cd都向右運動B.ab和cd都向左運動C.ab向右、cd向左做相向運動D.ab向左、cd向右做背向運動答案C5. 如圖所示，導線框abcd與導線在同一平面內，直導線通有恒定電流I，當線圈由左向右勻速通過

3、直導線時，線圈中感應電流的方向是A.先abcd后dcba，再abcdB.先abcd，后dcbaC.始終dcbaD.先dcba，后abcd，再dcba答案D6. 如圖所示，一條形磁鐵與一圓形線圈在同一平面內，磁鐵中心與圓心O重合，為了在磁鐵開始運動時，在線圈中得到如圖所示的電流I，磁鐵的運動方向應為A.N極向紙內，S極向紙外，使磁鐵繞0點轉動B.N極向紙外，S極向紙內，使磁鐵繞O點轉動C.使磁鐵沿垂直于線圈平面的方向向紙外做平動D.使磁鐵沿垂直于線圈平面的方向向紙內做平動答案A7. 如圖所示的電路中，AB支路由帶鐵芯的線圈和電流表A1串聯而成，流過的電流為I1，CD支路由電阻R和電流表A2串聯而

4、成，流過的電流為I2，已知這兩支路的電阻值相同，則在接通S和斷開S的時候，觀察到的現象是A.接通S的瞬間I1<I2，斷開的瞬間I1>I2B.接通S的瞬間I1<I2，斷開的瞬間I1=I2C.接通S的瞬間I1=I2，斷開的瞬間I1<I2D.接通S的瞬間I1>I2，斷開的瞬閫I1=I2答案B8. 如圖所示，勻強磁場區域寬度為L，將一邊長為d(d>L)的矩形線圈以恒定的速度v向右通過磁場區域，在這個過程中，沒有感應電流的時間為A.d/vB.2d/vC.(d-L)/vD.(d-2L)/v答案C9. 一個矩形線圈在勻強磁場中繞固定軸做勻速轉動，轉動軸垂直于磁感線，當線圈

5、平面轉到與磁感線平行時，關于穿過線圈的磁通量、磁通量的變化及線圈中的感應電動勢，下列說法中正確的是A.磁通量最大，磁通量變化最快，感應電動勢最大B.磁通量最大，磁通量變化最慢，感應電動勢最大C.磁通量最小，磁通量變化最快，感應電動勢最大D.磁通量最小，磁通量變化最慢，感應電動勢最小答案C10. 如圖所示，A線圈接一靈敏電流表G，B導軌放在勻強磁場中，B導軌的電阻不計，具有一定電阻的導體棒CD在恒力作用下由靜止開始運動，B導軌足夠長，則通過電流表中的電流大小和方向是A.G中電流向上，強度逐漸增強B.G中電流向下，強度逐漸增強C.G中電流向上，強度逐漸減弱，最后為零D.G中電流向下，強度逐漸減弱，

6、最后為零答案D二：多項選擇題： (共10題,每小題0分,共0分)1. 關于回旋加速器加速帶電粒子所獲得的能量，下列說法正確的是A.與加速器的半徑有關，半徑越大，能量越大B.與加速器的磁場有關，磁場越強，能量越大C.與加速器的電場有關，電場越強，能量越大D.與帶電粒子的質量和電荷量均有關，質量和電荷量越大，能量越大答案AB(由帶電粒子在磁場中運動的半徑公式R=可得v=，所以粒子獲得的最大動能Ek=2. 根據磁場對電流會產生作用力的原理，人們研制出一種新型的炮彈發射裝置-電磁炮，它的基本原理如圖所示，下列結論中正確的是A.要使炮彈沿導軌向右發射，必須通以自M向N的電流B.要想提高炮彈的發射速度，可

7、適當增大電流C.要想提高炮彈的發射速度，可適當增大磁感應強度D.使電流和磁感應強度的方向同時反向，炮彈的發射方向亦將隨之反向答案ABC3. 如圖所示，矩形閉合導線與勻強磁場垂直，一定產生感應電流的是A.垂直于紙面平動 B.以一條邊為軸轉動C.線圈形狀逐漸變為圓形 D.沿與磁場垂直的方向平動答案BC4. 有一個n匝的圓形線圈，放在磁感應強度為B的勻強磁場中，線圈平面與磁感線成30°角，磁感應強度均勻變化，線圈導線的規格不變，下列方法可使線圈中的感應電流增加一倍的是A.將線圈匝數增加一倍 B.將線圈面積增加一倍C.將線圈半徑增加一倍 D.將線圈平面轉至跟磁感線垂直的位置答案CD5. 如圖

8、所示，在勻強磁場中放一電阻不計的平行金屬導軌，導軌跟大線圈M相連，導軌上放一導線ab，磁感線垂直導軌所在平面，欲使M所包圍的小閉合線圈N產生順時針方向的感應電流，則導線ab的運動情況可能是A.勻速向右運動B.加速向右運動C.減速向右運動D.勻速向左運動E.加速向左運動F.減速向左運動答案CE6. 如圖所示，金屬線框ABCD由細線懸吊在空中，圖中虛線區域內是垂直于線框向里的勻強磁場，要使懸線的拉力變大，可采用的辦法有A.將磁場向上平動B.將磁場均勻增強C.將磁場向下平動D.將磁場均勻減弱答案CD7. 線圈L2在L1附近，為使L3中有如圖所示箭頭所指方向的感應電流，可以使A.變阻器滑片向左移B.變

9、阻器滑片向右移C.L3遠離L1運動 D.斷開開關s的瞬間答案BCD8. 關于自感系數，下列說法正確的是A.其他條件相同，線圈越長自感系數越大B.其他條件相同，線圈匝數越多自感系數越大C.其他條件相同，線圈越細自感系數越大D.其他條件相同，有鐵芯的比沒有鐵芯的自感系數大答案ABD9. 如圖所示為日光燈示意電路，L為鎮流器，S為起動器.下列操作中，觀察到的現象正確的是A.接通S1、S2接a、S3斷開，燈管正常發光B.燈管正常發光時，將S2由a迅速接到b，燈管將不再正常發光C.斷開S1、S3，令S2接b，待燈管冷卻后再接通S1，可看到S閃光，燈管不能起輝D.取下S，令S2接a，再接通S1、S3，接通

10、幾秒后迅速斷開S3，燈管可正常發光答案ACD10. 如圖中，PQ和MN是平行的水平光滑金屬導軌，電阻不計.ab和cd是兩根質量均為m的導體棒，垂直放在導軌上，導體棒上有一定電阻，整個裝置處于豎直向下的勻強磁場中.原來兩導體棒都靜止，當ab棒受到瞬時沖擊作用而向右以v0運動后(兩棒沒有相碰)，則A.cd棒先向右做加速運動，后減速運動B.cd向右做勻加速運動C.ab、cd兩棒最終以v0/2向右做勻速運動D.從開始到兩棒勻速運動為止，在兩棒電阻上消耗的電能是答案CD三：計算題： (共5題,每小題0分,共0分)1. 為什么帶電粒子經回旋加速器加速后的最終能量與加速電壓無關?答案解：加速電壓越高，帶電粒

11、子每次加速的動能增量越大，回旋半徑也增加越多，導致帶電粒子在D形盒中的回旋次數越少；反之，加速電壓越低，粒子在D形盒中回旋的次數越多，可見加速電壓的高低只影響帶電粒子加速的總次數，并不影響引出時的速度和相應的動能，由Em=可知，增強B和增大R可提高加速粒子的最終能量，與加速電壓的高低無關.2. 如圖所示，abcd為一邊長為L、具有質量的剛性導線框，位于水平面內，bc邊中接有電阻R，導線的電阻不計.虛線表示一勻強磁場區域的邊界，它與線框的ab邊平行，磁場區域寬度為2L，磁感應強度為B，方向豎直向下，線框在一垂直于ab邊的水平恒力作用下，沿光滑水平面運動，直到通過磁場區域.已知ab邊剛進入磁場時，

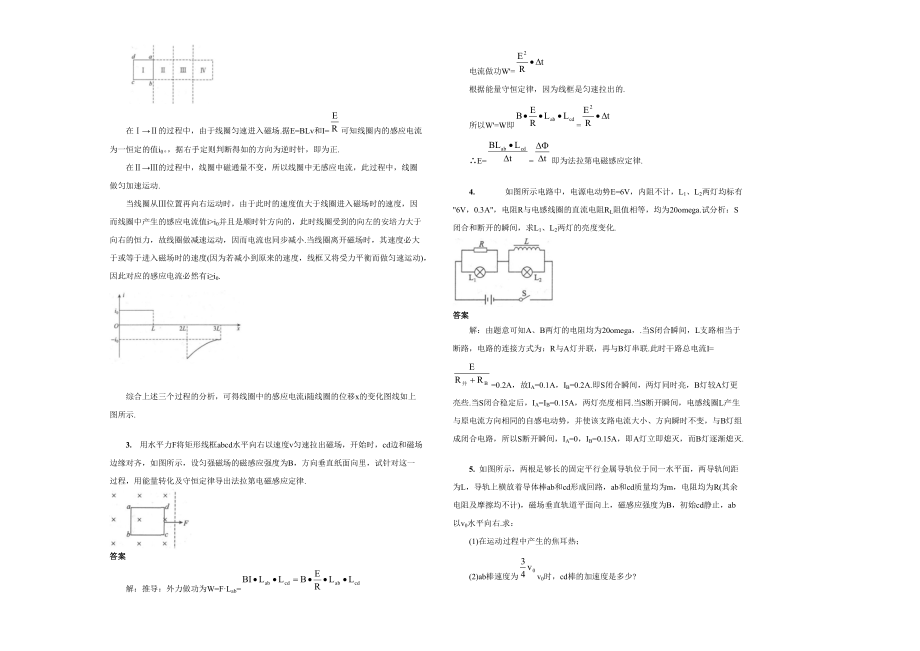

12、線框便變為勻速運動，此時通過電阻R的電流的大小為i.若取逆時針方向的電流為正，試在圖所示的i-x坐標上定性畫出：從導線框剛進入磁場到完全離開磁場的過程中，流過電阻R的電流i隨ab邊的位置坐標x變化的曲線.答案解：線圈的整個運動情況如圖中所示，可分為三個階段，.在的過程中，由于線圈勻速進入磁場.據E=BLv和I=可知線圈內的感應電流為一恒定的值i0。，據右手定則判斷得如的方向為逆時針，即為正.在的過程中，線圈中磁通量不變，所以線圈中無感應電流，此過程中，線圈做勻加速運動.當線圈從位置再向右運動時，由于此時的速度值大于線圈進入磁場時的速度，因而線圈中產生的感應電流值i>i0并且是順時針方向的

13、，此時線圈受到的向左的安培力大于向右的恒力，故線圈做減速運動，因而電流也同步減小.當線圈離開磁場時，其速度必大于或等于進入磁場時的速度(因為若減小到原來的速度，線框又將受力平衡而做勻速運動)，因此對應的感應電流必然有ii0.綜合上述三個過程的分析，可得線圈中的感應電流i隨線圈的位移x的變化圖線如上圖所示.3. 用水平力F將矩形線框abcd水平向右以速度v勻速拉出磁場，開始時，cd邊和磁場邊緣對齊，如圖所示，設勻強磁場的磁感應強度為B，方向垂直紙面向里，試針對這一過程，用能量轉化及守恒定律導出法拉第電磁感應定律.答案解：推導：外力做功為W=F·Lab=電流做功W'=根據能量守恒

14、定律，因為線框是勻速拉出的.所以W'=W即=E=即為法拉第電磁感應定律.4. 如圖所示電路中，電源電動勢E=6V，內阻不計，L1、L2兩燈均標有"6V，0.3A"，電阻R與電感線圈的直流電阻RL阻值相等，均為20omega.試分析：S閉合和斷開的瞬間，求L1、L2兩燈的亮度變化.答案解：由題意可知A、B兩燈的電阻均為20omega，.當S閉合瞬間，L支路相當于斷路，電路的連接方式為：R與A燈并聯，再與B燈串聯.此時干路總電流I=0.2A，故IA=0.1A，IB=0.2A.即S閉合瞬間，兩燈同時亮，B燈較A燈更亮些.當S閉合穩定后，IA=IB=0.15A，兩燈亮度相同.當S斷開瞬間，電感線圈L產生與原電流方向相同的自感電動勢，并使該支路電流大小、方向瞬時不變，與B燈組成閉合電路，所以S斷開瞬間，IA=0，IB=0.15A，即A燈立即熄滅，而B燈逐漸熄滅.5. 如圖所示，兩根足夠長的固定平行金屬導軌位于同一水平面，兩導軌間距為L，導軌上橫放著導體棒ab和cd形成回路，ab和cd質量均為m，電阻均為R(其余電阻及摩擦均不計)，磁場垂直軌道平面向上，磁感應強度為B，初始cd靜止，ab以v0水平向右.求：(1)在運動過程中產生的焦耳熱；(2)ab棒速度為v0時，cd棒的加速度是多少?答案解：(1)據分析可知ab由
