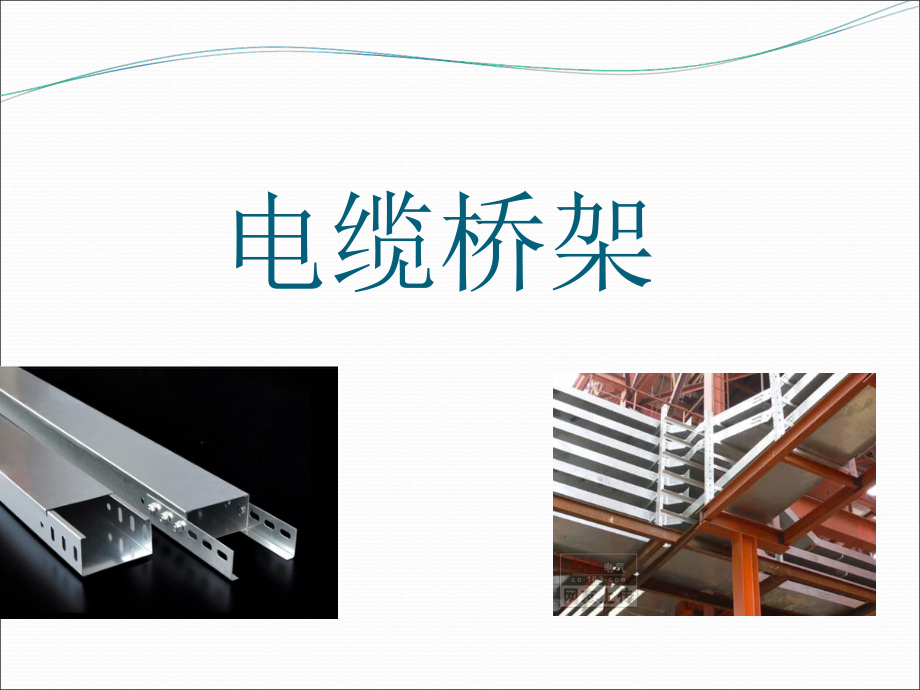

1、電纜橋架橋架定義、結構類型及品種橋架附件橋架支、吊架橋架型號及規格橋架的選擇橋架的接地防火橋架招標要求橋架空間布置示意圖橋架現場安裝圖一、橋架定義、結構類型及品種橋架是由托盤、梯架的直線段、彎通、附件以及支、吊架等構成，用以支承電纜的具有連續的剛性結構系統的總稱橋架結構類型：托盤（有孔、無孔）、梯架 、組裝式托盤 橋架結構品種：直線段 、彎通 （水平彎通 、水平三通 、水平四通 、上彎通 、下彎通 、垂直三通 、垂直四通 、變徑直通）橋架制造材料：鋼制、鋁合金、玻璃鋼 二、橋架附件 用于直線段之間、直線段與彎通之間的連接以構成連續性剛性的橋架系統所必需的連接固定或補充直線段、彎通功能的部件：直

2、線連接板、鉸鏈連接板、 變寬連接板、變高連接板、 伸縮連接板、轉彎連接板、 上下連接板；蓋板、隔板、壓板、終端板、 引下件、豎井、緊固件。 三、橋架支、吊架 托臂：直接支承托盤、梯架且單端固定的剛性部件，分卡接式、螺栓固定式。立柱：直接支承托臂的部件，分工字鋼、槽鋼、角鋼、異型鋼立柱。 吊架：懸吊托盤、梯架的剛性部件，分圓鋼單、雙桿式；角鋼單、雙桿式；工字鋼單、雙桿式；槽鋼單、雙桿式；異型鋼單、雙桿式。其它固定支架：如垂直、斜面等固定用支架。 四、橋架型號及規格四、橋架型號及規格 寬度高度4050607075100150200100 200 300 400 500 600 80

3、0 1000 五、橋架的選擇經濟性、技術可行性、運行安全性等，滿足施工安裝、維護檢修及電纜敷設要求；水平敷設距地面不低于2.5m，垂直敷設距地1.8m加金屬蓋板保護，專用房間除外；耐腐蝕或潔凈場所宜采用鋁合金橋架；不同電壓、不同用途的電纜不宜敷設在同一層橋架內，若不同等級電纜敷設在同一層時，中間應增加隔板隔離； 五、橋架的選擇電纜橋架托臂的間距一般水平敷設時不大于2000mm，垂直敷設時不大于1500mm，但在橋架轉彎處、彎通及橋架分支處應加托臂固定；電纜橋架填充率：動力電纜40%50%，控制電纜50%70%，宜預留10%25%工程發展裕量； 五、橋架的選擇工作均布荷載：支、吊架的實際跨距不等

4、于2m時 式中qG-工作均布荷載(N/m) qE-額定均布荷載(N/m) LG-實際跨距附加集中荷載 ： 式中Qp-附加集中荷載的等效均布值(N/m)； p-附加集中荷載，可按900N計 2)/2(GEGLqq GPLpq/2 五、橋架的選擇電纜橋架與工藝管道共架安裝時，應布置在的一側；電纜橋架應在具有腐蝕性液體 管道上方，在熱力管道下方；電纜橋架在彎通或引上、引下 裝置時，應滿足電纜彎曲半徑 要求； 五、橋架的選擇電纜橋架層間最上或最下層至溝頂或樓板及溝底或地坪距離電纜橋架最小距離電纜橋架層間距離控制電纜20010kV及以下電力電纜（除交聯聚乙烯絕緣電纜外）250610kV交聯

5、聚乙烯絕緣電纜30035kV單芯電力電纜30035kV三芯電力電纜350最上層電纜橋架距溝頂或樓板350450最下層電纜橋架距溝底可地坪100150 五、橋架的選擇電纜橋架層次層次用途采用電纜橋架形式上下計算機電纜托盤式、組合式屏蔽控制電纜托盤式、組合式一般控制電纜托盤式、組合式低壓動力電纜梯級式、托盤式、組合式高壓動力電纜梯級式、托盤式 五、橋架的選擇電纜橋架與管道之間最小距離管道類別平行距離交叉凈距離一般工藝管道400300腐蝕及易燃易爆氣體管道500 500熱力管道：有保溫層時500300熱力管道：無保溫層時1000500 六、橋架的接地電纜橋架及其支吊架全長不少于2處與

6、接地干線相連接，接電阻不大于0.00033，長距離每隔30-50m接地一次；鍍鋅電纜橋架間連接板的兩端可不作接地跨接線；利用橋架接地，橋架全線各種伸縮縫和軟連接處采用銅軟導線或紡織銅線連接，截面不小于16mm2；接地干線采用扁鋼時，室內截面不小于60mm2，室外截面不小于100mm2；防止電化學腐蝕，鋁合金橋架不使用裸銅導體作接地干線； 七、橋架設計內容 設計時與建筑結構、工藝以及有關專業密切配合，以確定最佳布置： 橋架的平面布置圖；橋架的有關剖面圖； 托盤、梯架直線段、彎通、支、吊架規格和數量的材料表以及必要的說明；有特殊要求的非標準件技術說明或詳圖；參考資料:標準圖集D101-17封閉式母線及橋唱架安裝、D701-13電纜敷設、相關標準規范； 八、防火 要求橋架防火的區段，可在托盤、梯架添加具有耐火或難燃性的板、網材料構成封閉或半封閉式結構，并在橋架表面涂刷符合鋼結構防火涂料應用技術規范CECS2490（中國工程建設標準化協會標準）的防火涂層等措施，其整體耐火性還應符合國家有關規范或標準的要求。 九、橋架招標要求 橋架及有關附件等滿足鋼制電纜橋架工程設計規范（CECS3191） 電
