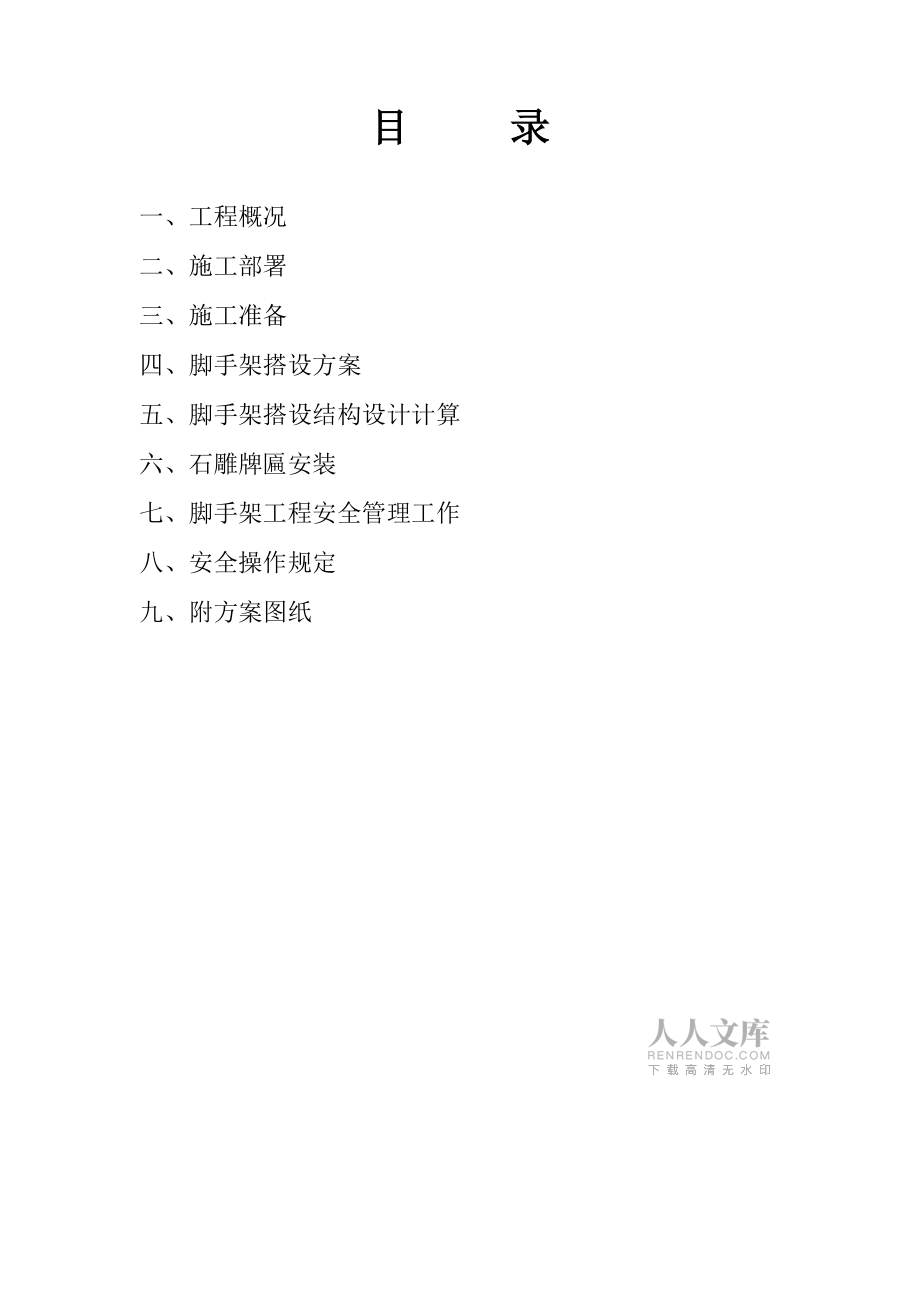

1、懸吊腳手架搭設方案施工單位：*日期：*目 錄一、工程概況二、施工部署三、施工準備四、腳手架搭設方案五、腳手架搭設結構設計計算六、石雕牌匾安裝七、腳手架工程安全管理工作八、安全操作規定九、附方案圖紙懸吊腳手架搭設方案一、工程概況*石雕牌匾工程采用懸吊腳手架施工，安裝位置距河道水面約11.5m，懸吊式支架利用架管組成封閉框架，外側及兩側面用安全網封死。二、施工部署1.為了保證該施工作業的順利和安全進行，確保工程質量，施工進度和企業經濟效益的提高，抓住施工過程中腳手架搭設這一重要環節，滿足施工需要和確保使用安全。2.該工程腳手架搭設按照施工總部署組織專業腳手架搭設勞務工，按照腳手架搭設方案，進行搭設

2、實施。3.為了保證腳手架方案按計劃實施，保持腳手架搭設與工程結構施工的均衡一致，避免出現腳手架搭設滯后的現象，由項目部統一進行工序搭接和施工部位的使用作出統籌安排。三、施工準備3.1技術準備3.1組織學習腳手架搭設安全技術規范，進行腳手架搭設技術交底，編制腳手架搭設方案。3.2現場準備3.2.1組織腳手架搭設班組，確定搭設人員。3.2.2選購腳手架搭設材料及安全網。3.2.3勘察現場，確定搭設路線。33人員準備本工程配備5名架子工，設組長一名，所有人員在上崗前必須參加崗位培訓并取得有效證件。3.4材料準備腳手架工程所用材料必須有出廠合格證和安全鑒定合格書，搭設架子所用的架管為扣件式腳手架，全數

3、外觀檢驗，不合格品嚴禁使用?？奂侥_手架由扣件和鋼管等構成，鋼管材質Q235，壁厚3.6mm，扣件質量符合GB15831-2006鋼管腳手架扣件要求，符合JGJ130-2011扣件式鋼管腳手架安全技術規范。四、懸吊腳手架搭設方案4.1懸吊腳手架搭設在主體框架完工后進行，懸吊式腳手架作為外用腳手架，具有搭設速度快，節約大量腳手架材料、節省勞動力，操作方便、靈活，技術經濟效益較好的特點。4.2懸吊式腳手架由支承設施，懸吊繩、安全繩、手板葫蘆或吊葫蘆組成。4.3外側腳手板使用優質模板厚50毫米及15毫米厚竹夾板鋪設，外側及兩側面用安全網封死。4.4外挑長度即支點至吊點的水平距離為0.8米，挑出位置與

4、吊點保持垂直，保證在施工作業時穩定。4.5為保證整體鋼管架的穩定，內側腳手板采用15毫米厚竹夾板，然后上面放置可靠安全的砂袋。砂袋的荷載見以下設計計算及放置位置詳見附圖。五、懸吊腳手架搭設結構設計計算5.1懸吊腳手架外形尺寸為6.0×1.3×3.6m，施工高度11.5米，計算施工荷載如下：5.2根據GBJ6884基本計算模式：OSR式中荷載效應組合設計值：SOSGKQ（SqKSWK）結構重要性系數采用O0.9荷載分項系數：恒載c1.2的施工荷載：Q1.4，荷載效應組合系數，僅考慮施工荷載1.0不考慮風載時，實用設計表達式：Sd0.9（1.2SGK1.4SQK）R5.3荷載計

5、算：鋼管自重：9.8N/m2×1.3×3.645.86N安全自重：（14030）N/個×2340N施工荷載：SQK385.8N/m2×1.3×3.61805.5N在不考慮風荷載作用時一組懸吊架的計算荷載：Sd0.9（1.2×45.861.4×1805.5）2324.5N石雕刻荷載=400kg產生=3920N砂袋荷載計算：Sd=1.4×100N/個×130=18200N大于2324.5+3920=6244.5N 符合要求5.4鋼管強度驗算：分項系數s1.375初始偏心距e0=0.001*L=0.04m支撐面

6、均布荷載q0=0.7kpa支撐最大軸力標準值Nk=2692KN初始彎矩M0k5.532KN-Mm最大彎矩Mk=M0kNk*e0=113.21 KN-Mm穩定系數=0.984鋼管外徑D=0.609m鋼管內徑d=0.577m支撐實際長度L=4m截面模量W=0.0982*(D4-d4)/D=0.004307m3 彎矩作用平面內對較大受壓纖維的毛截面模量截面慣性矩I=(D4-d4)/64=0.001311 m4截面回轉半徑i=(D2+d2)/4=0.209733m截面積A=*(D2-d2)/4=0.029807m2參數Nex=2*EA/(1.12)=151465.7KN彈性模量E=2.06*108kp

7、a桿件計算長度修正系數=1構件長細比=L/i=19.07183等效彎矩系數mx=1 無端彎矩但有橫向荷載作用f=N/A+M/(*W)=155.608kpa < f=215 Mpa，滿足要求六、石雕牌匾的安裝（吊裝）流程6.1施工前班組長對工人進行詳細的技術及安全交底，檢查安全繩、各類安全扣件及吊葫蘆的繩索是否存在安全隱患。6.2石材雕刻施工順序：成品石雕刻運至風雨橋吊架處外墻面基層處理墻面分格放線鋼架固定檢查平整度和牢固性填嵌密砂漿石雕表面嵌縫清理驗收6.3對加工好石雕在包裝運輸前首先在生產加工的場地進行必要的組裝和整體調整，達到符合控制的偏差范圍之內，做到接觸面平整無棱角，符合規定的質

8、量標準。在組裝前配備適當的機具，如：鋼卷尺、水平尺、直尺等，確保每項工程的精確度。6.4石雕每塊尺寸1300×1300，因石雕太重，在安裝前工人將石雕運至風雨橋上，在上排鋼管1/3處安裝2個吊葫蘆，利用腳手架之間空隙將石雕慢慢搬至吊點（每安裝石雕吊點位置變化，保證支點距吊點安裝水平距離不超過0.8米），在利用吊葫蘆起吊至安裝部位處。6.5根據設計尺寸和圖紙的要求，將專用模具固定在臺鉆上，對石材進行打孔。隨后在石材背面刷不飽和樹脂膠。安裝石雕石材鉆孔開槽，固定錨固件。先在石板的兩端開槽鉆孔?？字行木喟宥?0-100毫米，孔深20-25毫米，然后在相對于石雕石材的墻面相應位置鉆直徑8-1

9、0毫米的孔，將不銹鋼脹管螺栓一端插入孔中固定好，另一端掛好錨固件。6.6安裝石材底層板。先根據固定在墻上的不銹鋼錨固件位置，安裝底層石板。將石板孔槽和錨固件固定銷對位安置好。6.7安裝上行板。先往下一行板的插銷孔內注入嵌固膠，擦凈殘余膠液后，將上一行石板按照安裝底層板的方法就位。檢查安裝質量，符合設計及規范要求以后進行固定。七、腳手架工程安全管理工作7.1腳手架工程在搭設前進行詳細的技術交底工作，認真遵守“口頭”、“書面”和“現場”三交底。7.2編制腳手架搭設施工方案，積極指導施工。7.3建立有效的安全管理機制，并根據腳手架安全管理體系圖指揮、引導和落實安全管理工作。7.4腳手架在各階段搭設完畢后，由項目部技術負責人組織對腳手架搭設的驗收工程自檢，合格報工程部驗收，合格后投入使用。7.5及時處理和解決施工過程中發生的問題，定期組織對腳手架的檢查工作，保證腳手架安全使用。7.6嚴格按照規范，設計要求和有關規定進行腳手架的搭設、使用和拆除，制止和杜絕亂搭、亂改和亂用行為。7.7吊架和懸吊使用期間必須設專人經常檢查，維修和保養，發現問題及時解決，嚴禁工人在有隱患的懸吊內作業。7.8五級以上大風嚴禁作業。風、大雨大雪過后，要全面檢查，合格后才能使用。八、安全操作規定8.1架子工操作, 必須持證上崗。8.2架子工均
