1、1. 三相變壓器繞組的聯結和聯結組是一個難點，關于時鐘法確定方向有好幾種，主流的有下面兩種，一種是向量箭頭朝外，一種是向量箭頭朝里，如下圖(a),(b),其實這兩種都不符合向量圖畫法EAB=EA-EB，向量圖的箭頭應該從減數EB指向被減數EA，而這兩種是從EA指向EB, 只不過在一次和二次繞組都采用這種方法，負負得正，可以同樣得到正確的效果，還有第三種是向量圖的箭頭從減數EB指向被減數EA，也可以得到同樣的結果2. 畫圖時幾條原則第一條原則： 向量圖的箭頭的正方向永遠是末端指向首端 高壓側都是大寫，低壓側都是小寫A,B,C 和a,b,c叫做變壓器的頭或者首端，X,Y,Z和 x,y,z叫變壓器的

2、尾或者末端第二條原則：強迫A，a等電位，也就是說將這兩點重合，如上面的(b) 圖第三條原則：順時針畫A，B，C和a, b, c，即A超前B 120，B超前C 120，a超前b 120，b超前c 1203. 畫圖步驟第一步：畫高壓側的圖，讓A指向B，A在下，B在上，也就是確定時鐘的分針，然后按照順時針畫A，B，C高壓側是星形連接 高壓側是三角連接 第二步：確定高壓和低壓側第一組變壓器的相電勢是同相還是反相，即向量圖畫法是同方向，還是相反相差180判斷方法如下：繞向為高壓側和低壓側的同名端，就是黑點，都在上或者都在下，就是相同，一上一下或者一下一上為相反標號相同指高壓側和低壓側的首端（大寫字母）都

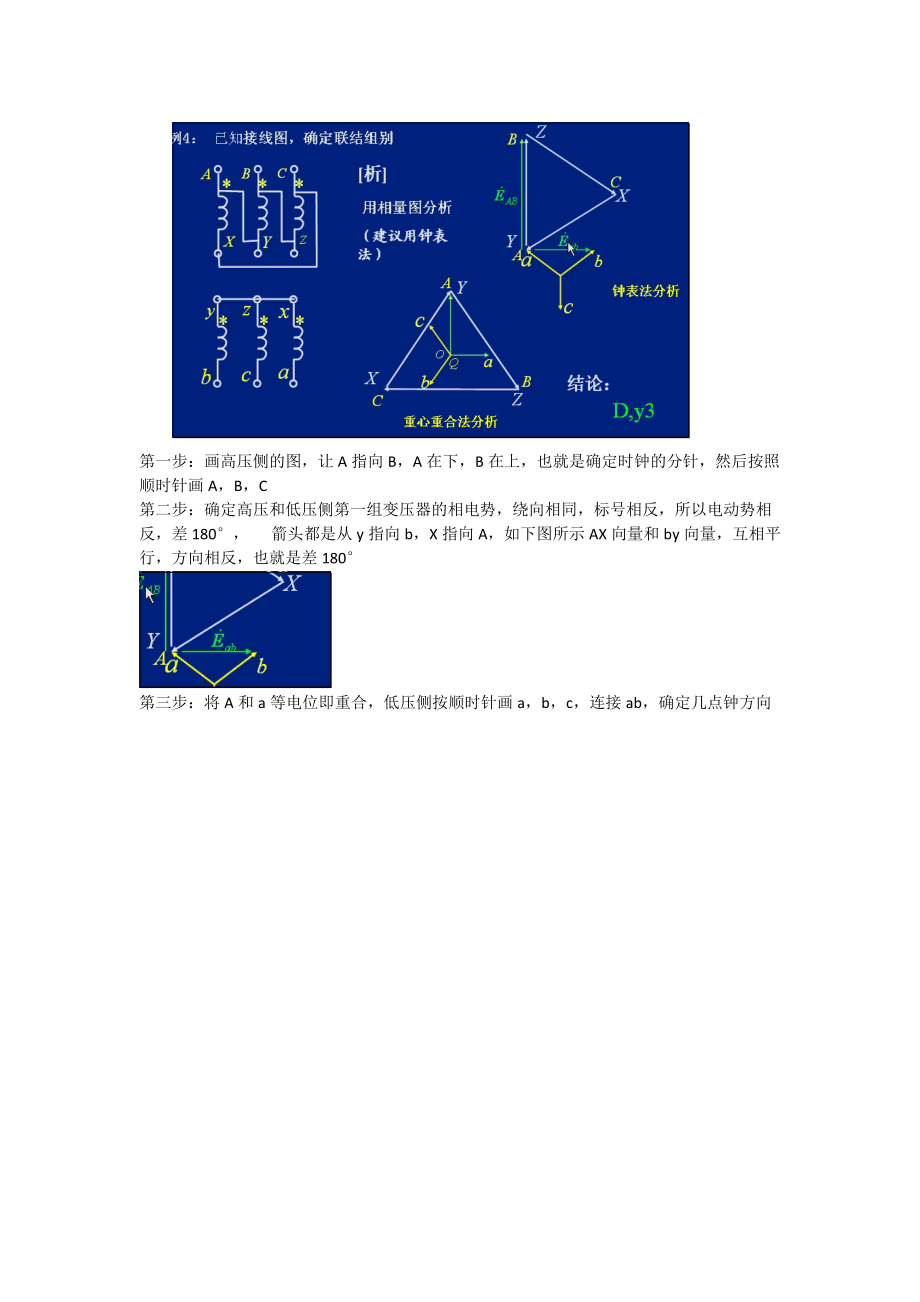

3、在上面，或者首端（大寫字母）都在下面，下圖為繞向相同，標號相反下圖為繞向相反，標號相反下圖為繞向相同，標號相同得出相電勢是相反和相同后，就可以確定高壓側第一組和低壓側第一組的方向第三步：將A和a等電位即重合，低壓側按順時針畫a，b，c，連接ab，確定幾點鐘方向4. 舉例一第一步：畫高壓側的圖，讓A指向B，A在下，B在上，也就是確定時鐘的分針，然后按照順時針畫A，B，C第二步：確定高壓和低壓側第一組變壓器的相電勢，繞向相同，標號相反，所以電動勢相反，差180， 箭頭都是從x指向a，X指向A，如下圖所示第三步：將A和a等電位，低壓側按順時針畫a，b，c，連接ab，確定幾點鐘方向5. 舉例二第一步：畫高壓側的圖，讓A指向B，A在下，B在上，也就是確定時鐘的分針，然后按照順時針畫A，B，C第二步：確定高壓和低壓側第一組變壓器的相電勢，繞向相同，標號相反，所以電動勢相反，差180， 箭頭都是從y指向b，X指向A，如下圖所示AX向量和by向量，互相平行
