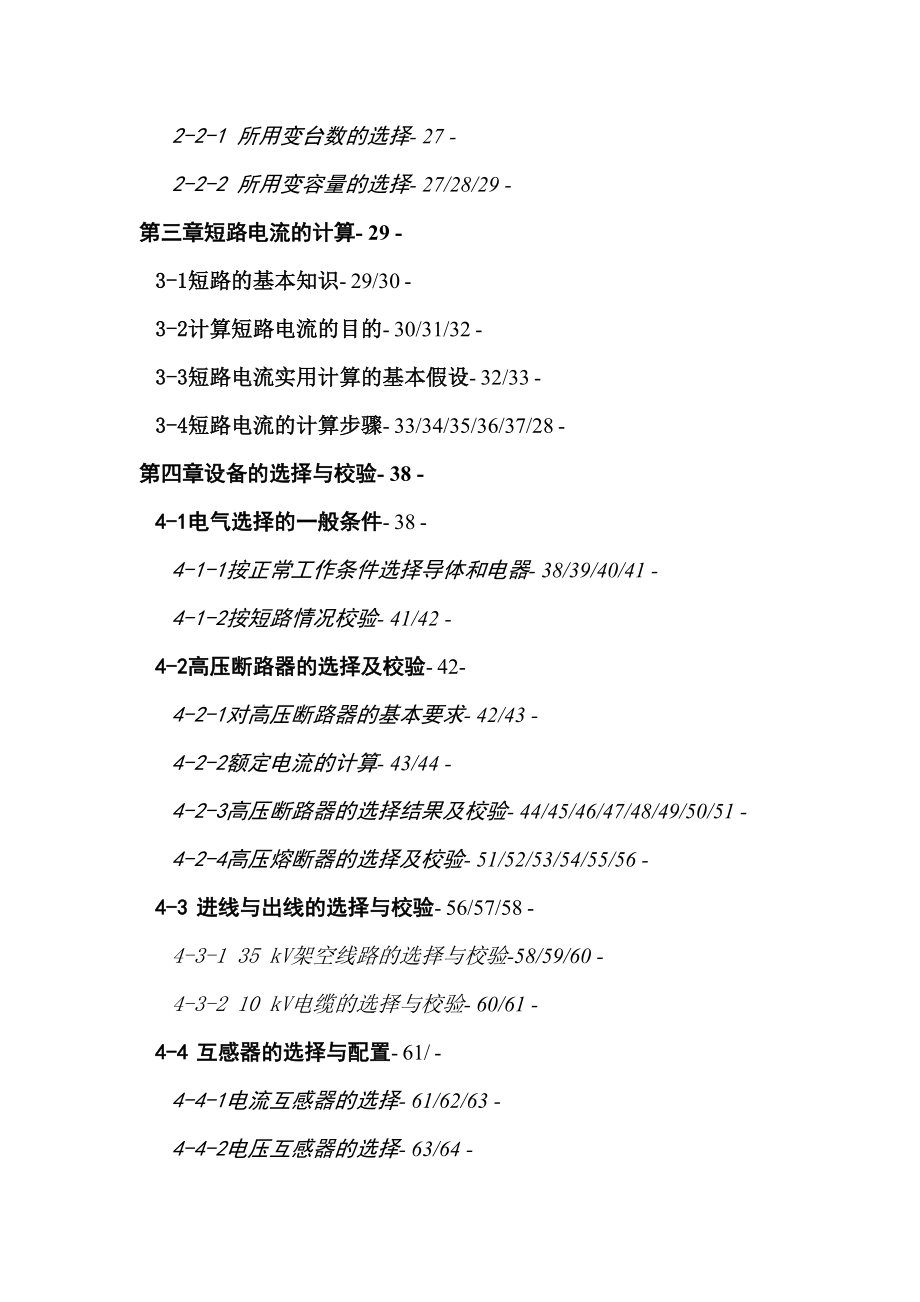

1、廣西電力職業技術學院高職畢業設計題 目 35KV企業變電所電氣一次設計 教學系部 電力工程系 專 業 發電廠及電力系統 2013年 4月 10日目 錄原始資料分析6/7 -第一章主接線的選擇-8-1-1主接線的設計原則和要求-9-1-2主接線的擬定- 10/11/12/13-1-3主接線的比較與選定- 13 -1-3-1技術比較- 13/14/15/16 -1-3-2 經濟比較- 1617/18/19 -1-4 所用電的設計- 19/ -1-4-1所用電設的要求設計- 19/20/21 -第二章變壓器的選擇- 21 -2-1主變的選擇- 21 -2-1-1 變電站變壓器臺數的選擇原則- 21/

2、22 -2-1-2 變電站主變壓器臺數的確定-22 -2-1-3 變電所主變壓器容量的確定原則- 22/23 -2-1-4 待設計變電所主變壓器容量的計算和確定- 23/24 -2-1-5 主變壓器繞組數的確定-24 -2-1-6主變壓器相數的確定- 24 -2-1-7主變壓器調壓方式的確定- 24 -2-1-8主變壓器繞組連接組別的確定- 24/25 -2-1-9 主變壓器冷卻方式的選擇- 25/26 -2-2所用變的選擇- 27 -2-2-1 所用變臺數的選擇- 27 -2-2-2 所用變?nèi)萘康倪x擇- 27/28/29 -第三章短路電流的計算- 29 -3-1短路的基本知識- 29/30

3、-3-2計算短路電流的目的- 30/31/32 -3-3短路電流實用計算的基本假設- 32/33 -3-4短路電流的計算步驟- 33/34/35/36/37/28 -第四章設備的選擇與校驗- 38 -4-1電氣選擇的一般條件- 38 -4-1-1按正常工作條件選擇導體和電器- 38/39/40/41 -4-1-2按短路情況校驗- 41/42 -4-2高壓斷路器的選擇及校驗- 42-4-2-1對高壓斷路器的基本要求- 42/43 -4-2-2額定電流的計算- 43/44 -4-2-3高壓斷路器的選擇結果及校驗- 44/45/46/47/48/49/50/51 -4-2-4高壓熔斷器的選擇及校驗-

4、 51/52/53/54/55/56 -4-3 進線與出線的選擇與校驗- 56/57/58 -4-3-1 35 kV架空線路的選擇與校驗-58/59/60 -4-3-2 10 kV電纜的選擇與校驗- 60/61 -4-4 互感器的選擇與配置- 61/ -4-4-1電流互感器的選擇- 61/62/63 -4-4-2電壓互感器的選擇- 63/64 -4-4-3互感器的配置- 64/65 -第五章補償裝置- 65-5-1 補償裝置的種類和作用- 65/67/68 -5-2并聯電容器容量的計算- 68/69-5-3并聯電容器裝置容量選擇和主要要求。- 69/70 -第六章變電站接地與防雷的設計- 70

5、 -6-1 防雷保護的必要- 70 -6-2變電所中可能出現大氣過電壓的種類- 70/71-6-4 避雷針高度的確定-72/73/74-6-5 變電所入侵波的保護- 74/75/76/77 -6-6 接地體和接地網的設計- 77/78-第七章繼電保護的配置- 78 -7-1繼電保護的基本知識- 78/79/80 -7-2輸電線路的保護配置- 80/81-7-2-1相間短路保護的配置- 81/82 -7-2-2過負荷保護的配置- 82 -7-2-3單相接地保護- 82/83 -7-2-4輸電線路的保護配置結果- 83 -7-3變壓器的保護- 83/84/85/86 -7-4母線保護-86/87

6、-7-5-1 備用電源自動投入裝置的含義和作用- 87/88 -7-5-2 自動重合閘裝置-88/89 -參考文獻- 90 -致謝- 91 -附 圖：主接線圖·····································

7、;··92 平面圖·········································93 斷面圖·····

8、;····································94原始資料分析一、設計任務35KV企業變電所電氣一次設計二、待建變電所基本資料1、某企業為保證供電需要，要求設計一座35KV降壓變電所，以10KV電纜給各車間供電，

9、一次設計并建成。2、距離本變電所6KM處有一系統變電所，用35KV雙回架空線路向待設計的變電所供電。在最大運行方式下，待設計變電所高壓母線上的短路功率為1000MVA。3、待設計變電所10KV側無電源，考慮以后裝設兩組電容器，提高功率因數，故要求預留兩個間隔。4、本變電所10KV母線到各車間均用電纜供電，其中一車間和二車間為類負荷，其余為類負荷，Tmax=4000h。各饋線負荷如下表所示：序號車間名稱有功功率（KW）無功功率（KVAR）1一車間10404702二車間7404903機加工車間8185604裝配車間 10004955 鍛工車間9252806高壓站13603107高壓泵房730504

10、8其他9356805、所用電的主要負荷如下表所示：序號 設備名稱額定容量（KW）功率因數臺數1主充電機190.8812浮充電機4.10.8513蓄電池室通風 3.00.8814屋內配電裝置通風 1.50.7925交流電焊機 100.516檢修試驗用電 12.50.817載波 0.950.6918照明負荷 1459生活用電 116、環境條件當?shù)睾０胃叨?07.4m，年雷電日36.9個，空氣質量?jī)?yōu)良，無污染，歷年平均最高氣溫29.9，土壤電阻率500m。第一章 主接線的選擇1-1主接線的設計原則和要求發電廠和變電所的電氣主接線是保證電網安全可靠、經濟運行的關鍵，是電氣設備布置、選擇、自動化水平和二

11、次回路設計的原則和基礎。 電氣主接線的設計原則： 應根據發電廠和變電所所在電力系統的地位和作用。首先應滿足電力系統的可靠運行和經濟調度的要求，根據規則容量，本期建設規模、輸送電壓等級、進出線回路數、供電負荷的重要性，保證供需平衡，電力系統線路容量、電氣設備性能和周圍環境及自動化規則與要求等條件確定，應滿足可靠性、靈活性和經濟型的要求。電氣主接線的主要要求：1、 可靠性：可靠性的客觀衡量標準時運行實踐主接線的可靠性是其組合元件（包括一次不分和二次部分）在運行中可靠性的綜合，因此要考慮一次設備和二次部分的故障及其對供電的影響，衡量電氣主接線運行可靠性的一般準則是：（1） 斷路器檢修時，是否影響供電

12、、停電的范圍和時間（2） 線路、斷路器或母線故障以及母線檢修時，停電出線回路數的多少和停電時間長短，能否保證對重要用戶的不間斷供電。（3） 發電廠、變電所全部停電的可能性。、2、 靈活性：投切發電機、變壓器、線路斷路器的操作要可靠方便，調度靈活，電氣主接線的靈活性要求有以下幾方面：（1） 調度靈活、操作方便，應能靈活地投切某些元件，調配電源和負荷能滿足系統在事故、檢修及特殊運行方式下的調整要求。（2） 檢修安全，應能容易地從初期過渡到最終接線，并在擴建過渡時使一次和二次設備等所需的改造最少。3、 控制、保護方式不過于復雜，以利于運行并節約二次設備和電纜投資，要適當限制經濟型：通過優化比選，應盡

13、力做到投資省、占地面積小、電能損耗少，在滿足技術要求的前提下，要做到經濟合理。（1） 投資省，電氣主接線應簡單清晰，以節省斷路器、隔離開關等一次設備投資，要使短路電流，一邊選擇價格合理的電氣設備。（2） 占地面積小，電氣主接線的設計要為配電裝置的布置創造條件，以便節約地和節省架構、導線、絕緣小及安裝費用，在運輸調節許可的地方都應采用三相變壓器。（3） 電能損耗少，經濟合理的選擇變壓器的型式、容量和臺數，避免因兩次變壓而增加投資。1-2主接線的擬定 待設計變壓所為一座35KV降壓變電所，以10KV電纜線各車間供電，距改變電所6KM處有一系統變電所，用35KV雙回架空線向待設計的變電所供電，在最大

14、運行方式下，待設計變電所高壓母線上的短路功率為1000MVA，待設計變電所的高壓部分為二進二出回路，為減少斷路器數量及縮小占地面積，可采用內橋接線和外橋接線，變電所的低壓部分為二進八處回路，同時考慮以后裝設兩組電容量要預留兩個出線間隔，故10KV回路應至少設有10回出線，其中，一車間和二車間為類負荷，其余為類負荷，其主接線可采用單母不分段接線，單母分段接線和單母分段帶旁路接線，綜上所述，該變電所的主接線形式初步擬定為6種，如下圖2-1所示圖2-1（a）方案一圖2-1（b）方案二圖2-1（c）方案三圖2-1（d）方案四圖2-1（e）方案五圖2-1（f）方案六1-3主接線的比較與選定1-3-1技術

15、比較1、內橋線路的特點：（1）線路操作方便（2）正常運行時變壓器操作復雜（3）橋回路故障或檢修時全廠分列為兩部分，使兩個單元間失去聯系內橋接線試用于兩回進線兩回出線且線路較長，故障可能性較大和變壓器不需要經常切換運行方式的發電廠和變電站中。2、外橋接線的特點：(1)變壓器操作方便（2）線路投入與切除時，操作復雜（3）橋回路故障或檢修時全廠分列為兩部分，使兩個單元之間失去聯系。外橋接線適用于兩回進線兩回出線且線路較短故障可能性小和變壓器需要經常切換，且線路有穿越功率通過的發電廠和變電站中。待設變電所35KV回路進線為6KM，進線較長，且沒有穿越功率通過，正常運行時兩臺變壓器不需要經常切換，經比較

16、，內橋接線的線路投入與切除操作方便，故以上6種設計方案中，方案一、方案二和方案三為優。3、單母線不分段接線的特點：接線簡單、清晰、設備少、操作方便、投資少、便于擴建，但其不夠靈活可靠，接到母線上任一元件故障時，均使整個配電裝置停電。4、單母線分段接線的特點： 單母線分段接線也比較簡單、清晰，當母線發生故障時，僅故障母線段停止工作，另一段母線仍繼續工作，兩段母線可看成是兩個獨立的電源，挺高了供電可靠性，可對重要用戶供電，當一段母線故障或檢修時，必須斷開接在該段母線上的所有支路，使之停止工作，任一支斷路器檢修時，該支路必須停止工作。5、單母線分段帶旁路接線的特點：在母線引出各元件的斷路器，保護裝置

17、需停電檢修時，通過旁路木母線由旁路斷路器及其保護代替，而引出元件可不停電，加旁路母線雖然解決了斷路器和保護裝置檢修不停電的問題，提高了供電的可靠性，但也帶來了一些負面影響。a) 旁路母線、旁路斷路器及在各回路的旁路隔離開關，增加了配電裝置的設備，增加了占地，也增加了工程投資。b) 旁路斷路器代替各回路斷路器的倒閘操作復雜，容易產生誤操作，釀成事故。c) 保護及二次回路接線復雜。d) 用旁路代替?zhèn)€回路斷路器的倒閘操作，需要人來完成，因此帶旁路母線的界限不利于實現變電所的無人值班。方案一種采用單母線不分段接線，雖然簡單靈活，但其可靠性不高，當接到母線上任一元件公章時，均使整個配電裝置停電，且?guī)гO(shè)變

18、電所的符合均為類、類中藥符合，因此方案一種的單母線不分段接線不能滿足類、類負荷供電可靠性的要求。 方案二與方案三中采用單母線分段接線的兩段母線可看成是兩個獨立的電源，提高了供電的可靠性，為了確保當任何一路電源發生故障或檢修時，都不回中斷對重要用戶類負荷的用電，可分別在每段母線上都設有一車間與二車間的出現間隔。方案二與方案三的可靠性都較高，加設旁路母線的方案三可使出現線路上斷路器故障或檢修時，通過旁路母線使用電不用中斷，相比之下，方案三的供電可靠性要比方案二高，但由于加設旁路母線也帶來了倒閘操作復雜等負面影響，即方案三靈活性要低于方案二，為最終確定帶設變電所的主接線方式，下面對方案二與方案三進行

19、經濟比較。1-3-2 經濟比較1、 綜合投資比較該變電所為35KV等級，故不明顯的附加費用比例系數a取100式中包括變壓器、開關設備。配電裝置等設備的費用，由式子可知，綜合投資與成正比。方案三語方案二相比，方案三多設了一條10KV母線，1臺旁路母聯斷路器及隔離開關。即方案三中的大于方案二中的。故方案二的綜合投資Z小于方案三的綜合投資Z。2、 年運行費用U的比較式中為折舊費，為損耗費式中C為折舊維護檢修費，對主變及配電裝置可取8%10%.對水泥桿線路可取5%，對鐵塔線路可取4%，故與Z成正比。式中為電能電價（常數）。雙繞組主變的年電能損耗該變電所采用2臺主變，故n=2式中為主變壓器的空載損耗和短

20、路損耗t為變壓器年運行小時數為變壓器的額定容量，為變壓器持續最大負荷為最大負荷年損耗小時數，決定于最大負荷年利用小時數T與平均功率因數。由于方案二與方案三都選用同樣兩臺型號相同的主變，故主變的年電能損耗相同。架空輸電線路的年電能損耗。式中為通過線路的最大持續功率，L為線路長度，K為線路有功損耗系數。方案二與方案三中都從距變電所6KM處的系統變電所用35KV雙回架空線路向帶設變電所供電。故其、L、K相同，即架空輸電線路的年電能損耗相同。由于U=+當損耗費用相同時，大的年運行費高，故方案二與方案三相比，方案二的經濟性較優。而且近年來，系統的發展，電力系統接線的可靠性有了較大提高，220KV以下電網

21、建設的目標是逐步實現N-1或N-2的配置，這樣有計劃地進行設備檢修，不會對用戶的供電產生影響，不需要通過旁路斷路器來代替檢修斷路器；由于設備制造水平的提高，高質量的斷路器不斷出現，例如現在廣泛采用的SF6斷路器，真空斷路器，運行可靠性大幅度提高，使旁路母線的使用幾率也在逐年下降；由于現今的變電站都有向無人值班方式設計趨勢，旁路母線給無人值班帶來不便，故新建工程中基本上不再采用帶旁路母線的接線方式，所以經綜合分析比較后，最終確定方案二為該變電所的電氣主接線方式，即35KV高壓部分采用內橋接線，10KV低壓部分采用單母分段接線方式。如下圖所示：圖2-21-4 所用電的設計1-4-1所用電設的要求計

22、變電所用電系統設計和設備選擇，直接關系到變電所的安全運行和設備的可靠。最近幾年設計的變電所大都不采用蓄電池作為直流電源，而是廣泛采用晶閘管整流或復式整流裝置取得直流電源，這就要求交流所用電源可靠連續、電壓穩定，因此要求有兩個電源。其電源的引入方式有內接和外接兩種。其接入方式有三種，如下圖2-3所示：圖2-3（a）圖2-3（b）圖2-3（c）其中圖2-3（a）兩臺所用變均從外部電源引進，其供電可靠性最高，但由于接入電源電壓較高（35KV）,投資成本也較大；圖2-3（c）的所用變投資成本最低但其可靠性較低；圖2-3（b）的所用電源接入形式，當該變電站的兩臺主變壓器都發生故障時，一號所用變又外不電源

23、接入，可以保證變電所的所用電正常。其成本投資低于圖2-3（a），是在保證了可靠性的前提下最優經濟方案。因此本變電所的所用變接線形式如圖2-3（b）所示。第二章 變壓器的選擇2-1主變的選擇2-1-1 變電站變壓器臺數的選擇原則（1）對于只供給二類、三類負荷的變電站，原則上只裝設一臺變壓器。（2）對于供電負荷較大的城市變電站或有一類負荷的重要變電站，應選用兩臺兩臺相同容量的主變壓器，每臺變壓器的容量應滿足一臺變壓器停運后，另一臺變壓器能供給全部一類負荷；在無法確定一類負荷所占比重時，每臺變壓器的容量可按計算負荷的70%80%選擇。（3）對大城市郊區的一次變電站，如果中、低壓側已構成環網的情況下，

24、變電站以裝設兩臺為宜；對地區性孤立的一次變電站，在設計時應考慮裝設三臺主變的可能性；對于規劃只裝兩臺主變的變電站，其變壓器的基礎宜按大于變壓器容量的12級設計。2-1-2 變電站主變壓器臺數的確定待設計變電站由6KM處的系統變電所用35KV雙回架空線路供電，以10KV電纜供各車間供電。該變電所的一車間和二車間為類負荷，其余的為類負荷。類負荷要求有很高的供電可靠性，對于類用戶通常應設置兩路以上相互獨立的電源供電，同時類負荷也要求有較高的供電可靠性，由選擇原則的第2點結合待設計變電站的實際情況，為提高對用戶的供電可靠性，確定該變電站選用兩臺相同容量的主變壓器。2-1-3 變電所主變壓器容量的確定原

25、則（1）按變電所建成后510年的規劃負荷選擇，并適當考慮1020年的負荷發展。（2）對重要變電所，應考慮一臺主要變壓器停運后，其余變壓器在計算過負荷能力及允許時間內，滿足、類負荷的供電；對一般性變電所，一臺主變壓器停運后，其余變壓器應能滿足全部供電負荷的70%80%。2-1-4 待設計變電所主變壓器容量的計算和確定變電所主變的容量是由供電負荷（綜合最大負荷）決定的。每臺變壓器的容量按計算負荷的80%選擇。（KVA）經查表選擇變壓器的型號為SZ9-8000/35，即額定容量為8000，因?yàn)?，即選擇變壓器的容量滿足要求。2-1-5 主變壓器繞組數的確定國內電力系統中采用的變壓器按其繞組數分有雙繞組

26、普通式、三繞組式、自耦式以及低壓繞組分裂式等變壓器，待設計變電所有35KV、10KV兩個電壓等級且是一座降壓變電所，宜選用雙繞組普通式變壓器。2-1-6主變壓器相數的確定在330KV及以下電力系統中，一般都應選用三相變壓器。因?yàn)閱蜗嘧儔浩鹘M相對來說投資大、占地多、運行規模也較大，同時配電裝置結構復雜，也增加了維修工作量，待設計變電所謂35KV降壓變電所，在滿足供電可靠性的前提下，為減少投資，故選用三項變壓器。2-1-7主變壓器調壓方式的確定為了確保變電所供電量，電壓必須維持在允許范圍內，通過變壓器的分接頭開關切換，改變變壓器高壓側繞組匝數，從而改變其變比，實現電壓調整。切換方式有兩種：不帶電切

27、換，稱為無勵磁調壓，調整范圍通常在22.5%以內；另一種是帶負荷切換，稱為有載調壓，調整范圍可達30%，但其結構較復雜，價格較貴，由于待設計變電所的符合均為、類重要負荷，為確保供電質量，有較大的調整范圍，我們選用有載調壓方式。2-1-8主變壓器繞組連接組別的確定變壓器的連接組別必須和系統電壓相位一致，否則，不能并列運行，電力系統采用的繞組連接方式只有星形和三角形兩種，因此對于三相雙繞組變壓器的高壓側，110KV及以上電壓等級，三相繞組都采用“YN”連接，35KV及以下采用“Y”連接；對于三相雙繞組變壓器的低壓側，三相繞組采用“d”連接，若低電壓側電壓等級為380/220V，則三相繞組采用“yn

28、”連接，在變電所中，為了限制三次諧波，我們選用“Ynd11”常規連接的變壓器連接組別。2-1-9 主變壓器冷卻方式的選擇電力變壓器的冷卻方式，隨其型號和容量不同而異，一般有以下幾種類型：（1） 自然風冷卻：一般適用于7500KVR一下小容量變壓器，為使熱量散發到空氣中，裝有片狀或管型輻射式冷卻器，以增大油箱冷卻面積。（2） 強迫油循環水冷卻：對于大容量變壓器，單方面加強表面冷卻還打不到預期的冷卻效果。故采用潛油泵強迫油循環，讓水對油管道進行冷卻，把變壓器中熱量帶走。在水源充足的條件下，采用這種冷卻方式極為有利散熱效率高、節省材料、減少變壓器本體尺寸，但要一套水冷卻系統和有關附件且對冷卻器的密封

29、性能要求較高。即使只有極微量的水滲入油中，也會嚴重地影響油的絕緣性能。故油壓應高于水壓0.10.15Mpa，以免水滲入油中。（3） 強迫空氣冷卻：又簡稱風冷式。容量大于等于8000KVA的變壓器，在絕緣允許的油箱尺寸下，即使有輻射器的散熱裝置仍達不到要求時，常采用人工風冷。在輻射器管間加裝數臺電動風扇，用風吹冷卻器，使油迅速冷卻，加速熱量散出，風扇的啟?？梢宰詣?dòng)控制，亦可人工操作。（4） 強迫油循環導向風冷卻：近年來大型變壓器都采用這種冷卻方式。它是利用潛油泵將冷油壓入線圈之間、線餅之間和鐵芯的油管中，使鐵芯和繞組中的熱量直接由具有一定流速的油帶走，二變壓器上層熱油用潛油泵抽出，經過水冷卻器冷

30、卻后，再由潛油泵注入變壓器油箱底部，構成變壓器的油循環。（5） 強迫油循環風冷卻：其原理與強迫油循環水冷相同。（6） 水內冷變壓器：變壓器繞組用空心導體制成，在運行中將純水注入空心繞組中，借助水的不斷循環將變壓器中熱量帶走，但水系統比較復雜且變壓器價格比較高。待設計變電所主變的容量為8000KVA,為使主變的冷卻方式既能達到預期的冷卻效果，有簡單、經濟，我們選用強迫空氣冷卻，簡稱風冷卻。綜表2-1變壓器型號額定容量（KVA）額定電壓（KV）連接組標號損耗（KW）阻抗電壓（）空載電流（）高壓低壓空載負載SZ9-8000/3580003510.5Ynd119.8442.757.50.92-2所用變

31、的選擇目前可供選擇的所用變壓器的型式有油浸式和干式兩種，后者又分為普通干式和環氧樹脂澆注式等。三種變壓器作為自用變各具有特點。油浸式的特點是過載能力強，屋內外均可布置，維修簡便，價格便宜，但由于采用油為絕緣和冷卻介質，屋內外必須要有防火防爆小間，同時檢修、維護復雜；干式變壓器的特點是無油，防火性能較好，布置簡單，可就近布置在中壓開關柜附近，縮短了電纜長度并提高供電可靠性，還可節省間隔及土建費用，但過載能力低，絕緣余度小，在有架空線路直接連接的場合不宜使用，一面遭受感應雷過電壓；環氧樹脂澆注式的特點是具有一定的防塵耐潮和難燃的優點，比普通干式變更佳，但價格相對昂貴。隨著干式變壓器生產技術的不斷進

32、步，已能生產出散熱性能更好、體積小、過載能力大的干式變壓器。由于油浸式變壓器屋內布置需要防火防爆小間，且要考慮通風散熱以及事故排油設施，因此，待設計變電所采用干式變壓器。2-2-1 所用變臺數的選擇待設計的變電所中采用2臺所用變。且分別接在兩個獨立引接點。正常運行時各分擔一半的自用負荷；當其中一個電源停電或發生故障時，由另一臺所用變擔負全部自用負荷。2-2-2 所用變?nèi)萘康倪x擇所用變壓器負荷計算采用換算系數法，不經常短時及不經常斷續運行的負荷均可不列入計算負荷。當有備用所用變壓器時，其容量應與工作變壓器相同。所用變壓器容量按下式計算： SK1P1+P2式中 S所用變壓器容量（KVA）;P1所用

33、動力負荷之和（KW）;K1所用動力負荷換算系數，一般取K1=0.85；上得該變電所的主變型號及相關參數如下表1-1所示P2電熱及照明負荷之和（KW）;經分析，我們把所用電的主要負荷中：主充電機、浮充電機、蓄電池室通風、屋內配電裝置通風歸為動力負荷，把交流電焊機、檢修實驗用電、載波、照明負荷和生活用電歸為電熱及照明負荷。則：（KVA）由以上數據查表得選擇所用變的型號及相關參數如下表1-2所示：表2-2型號額定電壓(kV)額定容量（KVA）連接組別損耗（KW）阻抗電壓空載電流高壓低壓空載負載S9-100/350.4100Yyn00.32.036.5%2.1%S910.50.480Yyn00.241

34、.254.0%1.8%第三章 短路電流的計算3-1短路的基本知識電力系統正常運行方式的破壞多數是由于短路故障引起的，系統中將出現比正常運行時的額定電流大許多倍的短路電流，其數值可達幾萬甚至幾十萬安。因此，在變電所設計中必須全面地考慮短路故障各種影響。變電所中各種電器設備必須能承受短路電流的作用，不致因過熱或電動力的影響而損壞。例如，斷路器必須能斷開可能通過的最大短路電流；電流互感器應有足夠的過電流倍數；母線效驗短路時要承受最大應力；接地裝置的選擇也與短路電流的大小有關等。短路電流的大小也是比較主接線方案、分析運行方式時必須考慮的因素。系統短路時還會出現電壓降低，靠近短路點處尤為嚴重，這將直接危

35、害用戶供電的安全性及可靠性。為限制故障范圍，保護設備安全，繼電保護裝置必須整定在主回路通過短路電流的準確動作。由于上述原因，短路電流計算稱謂變電所電氣部分設計的基礎。選擇電氣設備時通常用三相短路電流，效驗繼電保護動作靈敏度時用兩相短路、單相短路電流或單相接地電流。工程設計主要計算三相短路電流。3-2計算短路電流的目的短路故障對電力系統的正常運行影響很大，所造成的后果也十分嚴重，因此在系統的設計，設備的選擇以及系統運行中，都應該著眼于防止短路故障的發生，以及在短路故障發生后腰盡量限制所影響的范圍。短路的問題一直是電力技術的基本問題之一，無論從設計、制造、安裝、運行和維護檢修等各方面來說，都必須了

36、解短路電流的產生和變化規律，掌握分析計算短路電流的方法。短路電流計算具體目的是；（1） 選擇電氣設備。電氣設備，如開關電氣、母線、絕緣子、電纜等，必須具有充分的電動力穩定性和熱穩定性，而電氣設備的電動力穩定性和熱穩定性的效驗是以短路電流計算結果為依據的。（2） 繼電保護的配置和整定。系統中影配置哪些繼電保護以及繼電保護裝置的參數整定，都必須對電力系統各種短路故障進行計算和分析，而且不僅要計算短路點的短路電流，還要計算短路電流在網絡各支路中的分布，并要作多種運行方式的短路計算。（3） 電氣主接線方案的比較和選擇。在發電廠和變電所的主接線設計中，往往遇到這樣的情況：有的接線方案由于短路電流太大以致

37、要選用貴重的電氣設備，使該方案的投資太高而不合理，但如果適當改變接線或采取限制短路電流的措施就可能得到即可靠又經濟的方案，因此，在比較和評價方案時，短路電流計算是必不可少的內容。（4） 通信干擾。在設計110KV及以上電壓等級的架空輸電線時，要計算短路電流，以確定電力線對臨近架設的通信線是否存在危險及干擾影響。（5） 確定分裂導線間隔棒的間距。在500KV配電裝置中，普遍采用分裂導線做軟導線。當發生短路故障時，分裂導線在巨大的短路電流作用下，同相次導線間的電磁力很大，使導線產生很大的張力和偏移，在嚴重情況下，該張力值可達故障前初始張力的幾倍甚至幾十倍，對導線、絕緣子、架構等的受力影響很大。因此

38、，為了合理的限制架構受力，工程上要按最大可能出現的短路電流確定分裂導線間隔的安裝距離。短路電流計算還有很多其他目的，如確定中性點的接地方式，驗算接地裝置的接觸電壓和跨步電壓，計算軟導線的短路搖擺，輸電線路分裂導線間隔棒所承受的向心壓力等。3-3短路電流實用計算的基本假設考慮到現代電力系統的實際情況，要進行準確的短路計算是相當復雜的，同時對解決大部分實際問題，并不要求十分精確的計算結果。例如，選擇效驗電氣設備時，一般只需近似計算通過該設備的最大可能的三相短路電流值。為簡化計算，實用中多采用近似計算方法。這種近似計算法在電力工程中被稱為短路電流實用計算。它是建立在一系列的假設基礎上的，其計算結果稍

39、偏大。短路電流實用計算的基本假設如下：（1） 短路發生前，電力系統是對稱的三相系統。（2） 電力系統中所有發電機電勢的相角在短路過程中都相同，頻率與正常工作時相同。（3） 變壓器的勵磁電流和電阻、架空線的電阻和相對地電容均略去，都用純電抗表示。次假設將復數運算簡化為代數運算。（4） 電力系統中各元件的磁路不飽和。即各元件的參數不隨電流而變化，計算可應用疊加原理。（5） 對負荷只作近似估計，由于負荷電流一般比短路電流小得多，近似計算中，對離短路點較遠的負荷忽略不計，只考慮在短路點附近的大容量電動機對短路電流的影響。（6） 短路故障時金屬性短路，即短路點的阻抗為零。短路故障稱為電力系統的橫向故障，

40、由斷線造成的故障，稱為電力系統的縱向故障。電力系統中僅有一處出現故障稱簡單故障，若同時有兩處或兩處以上發生故障，稱復雜故障。3-4短路電流的計算步驟1、把該變電站主接線圖中去掉不參與短路電流計算的開關設備，得到短路電流計算圖如3-1所示=35kv =10 kV 電力系統 架空線路 變壓器圖3-12、求各元件的電抗標么值，取=100MVA，線路：變壓器：3、 當在K1處發生三相短路時，作出等值電路圖，如圖3-2所示 0.175 0.175 最大運行方式下電源至短路點的總電抗為：無限大容量電源短路電流周期分量的標么值有名值沖擊電流短路全電流最大有效值短路容量最小運行方式下電源至短路點的總電抗為:=

41、0.175無限大容量電源=1短路電流周期分量的標么值有名值沖擊電流短路容量4、 當在K2處發生三相短路時，作出等值電路圖如下3-3所示 0.175 0.94 0.175 0.94最大運行方式下電源至短路點的總電抗為無限大容量電源=1短路電流周期分量的標么值有名值沖擊電流短路全電流最大有效值短路容量最小運行方式下電源至短路點的總電抗為無限大容量電源=1短路電流周期分量的標么值有名值沖擊電流短路全電流最大有效值短路容量5、 短路電流計算結果表短路點運行方式電源至短路點電抗標么值短路電流周期分量有名值（KA）沖擊電流（KA）全電流（KA）短路容量S（MVA）K1最大0.087517.845.326.

42、91140最小0.1758.922.713.4570K2最大0.569.824.914.8179最小1.1154.912.67.490第四章 設備的選擇與校驗4-1電氣選擇的一般條件正確地選擇設備是使電氣主接線和配電裝置達到安全、經濟運行的重要條件。在進行設備選擇時，應根據工程實際情況，在保證安全、可靠的前提下，積極而穩妥地采用新技術，并注意節約投資，選擇合適的電氣設備。盡管電力系統中各種電氣設備的作用和工作條件并不一樣，具體選擇方法也不完全相同，但對它們的基本要求卻是相同的。電氣設備要能可靠的工作，必須按正常工作條件進行選擇，并按短路狀態來校驗其熱穩定和動穩定。4-1-1按正常工作條件選擇導

43、體和電器、額定電流導體和電器的額定電流是指在額定周圍環境溫度下，導體和電器的長期允許電流（或額定電流）應不小于該回路的最大持續工作電流，即：（或）由于發電機、調相機和變壓器在電壓降低5%時，出力保持不變，故其相應回路的=1.05（為電機的額定電流）；母聯斷路器回路一般可取母線上最大一臺發電機或變壓器的；母線分段電抗器的應為母線上最大一臺發電機跳閘時，保證該段母線負荷所需的電流；出線回路的除考慮線路正常負荷電流（包括線路損耗）外，還應考慮事故時由其他回路轉移過來的負荷。此外，還應按電器的裝置地點、使用條件、檢修和運行等要求，對導體和電器進行種類（屋內或屋外）和型式的選擇。、額定電壓和最高工作電壓

44、導體和電器所在電網的運行電壓因調壓或負荷的變化，常高于電網的額定電壓，故所選電器和電纜允許最高工作電壓不得低于所接電網的最高運行電壓，即： 一般電纜和電器允許的最高工作電壓：當額定電壓在220KV及以下時為1.15；額定電壓為330500KV時為1.1。而實際電網運行的一般不超過1.1，因此在選擇設備時，一般可按照電器和電纜的額定電壓，不低于裝置地點電網額定電壓的條件選擇，即：、按當?shù)丨h(huán)境條件校核在選擇電器時，還應考慮電器安裝地點的環境條件，當溫度、風速、濕度、污穢等級、海拔高度、地震強度和覆冰厚度等條件超過一般電器使用條件時，應向制造部門提出要求或采取相應的措施。例如，當?shù)睾０胃叨瘸^制造部

45、門規定之值時，由于大氣壓力、空氣密度和濕度相應減小，是空氣間隙和外絕緣的放電特性下降，一般當海拔在10003500m范圍內，若海拔比廠家規定值每升高100m，則最大工作電壓要下降1%。當最高工作電壓不能滿足要求時，應采用高原型電氣設備，或采用外絕緣提高一級的產品。對于110KV以下電氣設備，由于外絕緣裕度較大，可在海拔2000m以下使用。當周圍環境溫度和導體（或電器）額定環境溫度不等時，其長期允許電流可按下式修正：式中 K修正系數；導體或電氣設備正常發熱允許最高溫度，當導體用螺栓連接時，=70。我國目前生產的電氣設備的額定環境溫度=40。如周圍環境高于40（但不大于60）時，其允許電流一般可按

46、每增高1，額定電流減少1.8%進行修正；當環境溫度低于40時，環境溫度每降低1，額定電流可增加0.5%，但其最大負荷不得超過額定電流的20%。我國生產的裸導體的額定環境溫度為25，當裝置地點環境溫度在-550范圍內變化時，導體允許通過的電流可按上式修正。此外，當海拔高度上升時，日照強度相應增加，故屋外載流導體如計及日照影響時，應按海拔和溫度綜合修正系數對載流量進行修正。4-1-2按短路情況校驗、短路熱穩定校驗短路電流通過時，導體和電器各部件溫度（或發熱效應）應不超過允許值，既滿足熱穩定的條件為：或 式中短路電流產生的熱效應；短路時導體和電器設備允許的熱效應；時間t內允許通過的短時熱穩定電流（或

47、短時耐受電流）。、電動力穩定校驗電動力穩定是導體和電器承受短路電流機械效應的能力，亦稱動穩定。滿足動穩定的條件是：或式中、短路沖擊電流幅值及其有效值；、允許通過穩定電流的幅值和有效值。下列幾種情況可不校驗熱穩定或動穩定： 用熔斷器保護的電器，其熱穩定由熔斷時間保證，故可不驗算熱穩定。 采用有限流電阻的熔斷器保護的設備可不校驗動穩定；電纜印有足夠的強度，亦可不校動穩定。 裝設在電壓互感器回路中的裸導體和電器可不驗算動、熱穩定。4-2高壓斷路器的選擇及校驗4-2-1對高壓斷路器的基本要求 斷路器在電路中擔負特別重要的任務，必須滿足一下基本要求：（1） 工作可靠。斷路器應能在規定的運行條件下長期可靠

48、地工作，并能在正常和故障情況下準確無誤的完成關合和開斷電路的指令，其拒動或誤動都將造成嚴重的后果。（2） 具有足夠的開斷能力。斷路器的開斷能力是指能夠安全切斷最大短路電流的能力，它主要決定于斷路器的滅弧性能，并保證具有足夠的熱穩定和動穩定。開斷能力的不足可能發生觸頭跳開后電弧長期的續燃，導致斷路器本身爆炸飛狐，引起事故擴大的嚴重后果。（3） 動作快速。在電路發生故障時，快速的切除故障電路，不僅能縮短電力網的故障時間和減輕巨大短路電流對電氣設備的損害，而且能增加電力系統的穩定性，提高系統的供電可靠性。（4） 具有自動重合閘性能、輸電線路的短路故障大多都是臨時性的。為了提高電力系統運行的穩定性和供

49、電可靠性，線路保護多采用自動重合閘方式，即在發生短路故障時，繼電保護動作使斷路器跳閘，切除故障點的短路電流，經很短時間后斷路器又自動重合閘，恢復正常供電。若故障仍存在，則斷路器必須立即跳閘，再次切斷短路電流，這要求斷路器在第一次大電流滅弧后很快恢復滅弧能力，完成后續次的滅弧。（5） 結構簡單，經濟合理。在滿足安全、可靠的同時，還應考慮到經濟性，故要求斷路器的結構力求簡單、尺寸小、重量輕、價格合理。4-2-2額定電流的計算變壓器一次側額定電流：變壓器二次側額定電流：當按運行負荷計算時：考慮10母線上的最大出線負荷：考慮今后便于安裝、調試和檢修，同電壓等級側均選用同一型號的斷路器和隔離開關。與相差

50、不大，以下均已為基準選設備。4-2-3高壓斷路器的選擇結果及校驗(1) 根據設備的額定電壓、電流值查附表31，得主變一次側的斷路器選擇參數如下圖所示：（35側斷路器）型號額定電壓最高工作電壓額定電流額定開斷電流額定短時耐受電流額定峰值耐受電流額定關合電流額定合閘時間全開斷時間LW8-40.535 KV40.5 KV1600 KA25 KA25KA(4S)63 KA63 KA0.1s0.06s熱穩定的校驗s=0.13+0.050.18s又2500 即合格動穩定的校驗又 即合格開斷能力 即合格短路容量56000 即合格(2)根據設備的額定電壓、電流值經查表，得主變二次側的斷路器選擇參數如下圖所示：

51、（10側斷路器）型號額定電壓KV最高工作電壓KV額定電流KA額定開斷電流KA額定短時耐受電流KA額定峰值耐受電流KA額定關合電流KA額定合閘時間s全開斷時間sZN28-1210 12 630 20 20(4S)50 50 0.060.03熱穩定的校驗s=0.13+0.050.18s又1600 即合格動穩定的校驗又 即合格開斷能力 即合格短路容量6300 即合格(3)主變一次側隔離開關選擇參數如下圖所示：（35側隔離開關）型號額定電壓kV最高工作電壓kV額定電流KA動穩定電流KA熱穩定電流KAGW2-35G35 40.5 6004820（4s）熱穩定的校驗設=0.18s又1600 即合格動穩定的

52、校驗又 即合格 (4)主變二次側隔離開關選擇參數如下圖所示: （10側隔離開關）型號額定電壓kV最高工作電壓kV額定電流KA動穩定電流KA熱穩定電流KAGN-810 11.5 600 52 20（4s）熱穩定的校驗設0.18s又1600 即合格動穩定的校驗又 即合格 (5)選擇校驗結果列表序號計算參數選擇LW8-40.5型校驗結果項目參數項目參數1工作電壓35kVU35kV合格2工作電流138.57AI1600 kA合格3斷流容量1140S56000合格4動穩定校驗合格5熱穩定校驗2500合格6開斷能力17.8 kA額定開斷能力25kA合格主變二次側的斷路器序號計算參數選擇ZN28-12型校驗

53、結果項目參數項目參數1工作電壓10kVU10kV合格2工作電流468.98AI630 kA合格3斷流容量179S6300合格4動穩定校驗合格5熱穩定校驗1600合格6開斷能力9.8kA額定開斷能力20kA合格主變一次側隔離開關序號計算參數選擇GW2-35G型校驗結果項目參數項目參數1工作電壓35kVU35kV合格2工作電流138.57AI600kA合格3動穩定校驗合格4熱穩定校驗1600合格主變二次側隔離開關序號計算參數選擇GN-8型校驗結果項目參數項目參數1工作電壓10kVU10kV合格2工作電流484.98AI600 kA合格3動穩定校驗合格4熱穩定校驗1600合格4-2-4高壓熔斷器的選

54、擇及校驗、參數的選擇項目參數技術條件正常工作條件電壓、電流保護特性斷流容量、最大開斷電流，熔斷特性、最小熔斷電流環境條件環境溫度、最大風速、污穢、海拔高度、地震烈度當在屋內使用時，可不校驗。(1)限流式高壓熔斷器一般不宜使用在電網工作電壓低于熔斷器額定電壓的電網中，以避免熔斷器熔斷截流式產生的過電壓超過電網允許的2.5倍工作相電壓。當經過驗算，電器的絕緣強度可允許使用高一級電壓的熔斷器時，則應按電壓比折算，降低其額定的斷流容量。(2)高壓熔斷器熔管的額定電流應大于或等于熔體的額定電流。(3)跌落式熔斷器在滅弧時，會噴出大量游離氣體，并發出很大的響聲，故一般只在屋外使用。、熔體的選擇(1)熔體的額定電流應按高壓熔斷器的保護熔斷特性選擇，應滿足保護的可靠性、選擇性、靈敏度的要求，非自爆式熔斷器都具有反時限的電流-時間特性。熔體額定電流選擇過大，將延長熔斷時間，降低靈敏度；選擇過小，則不能保證保護的可靠性和選擇性。 選擇熔體時，應保證前后兩級熔斷器之間、熔斷器與電源側繼電保
