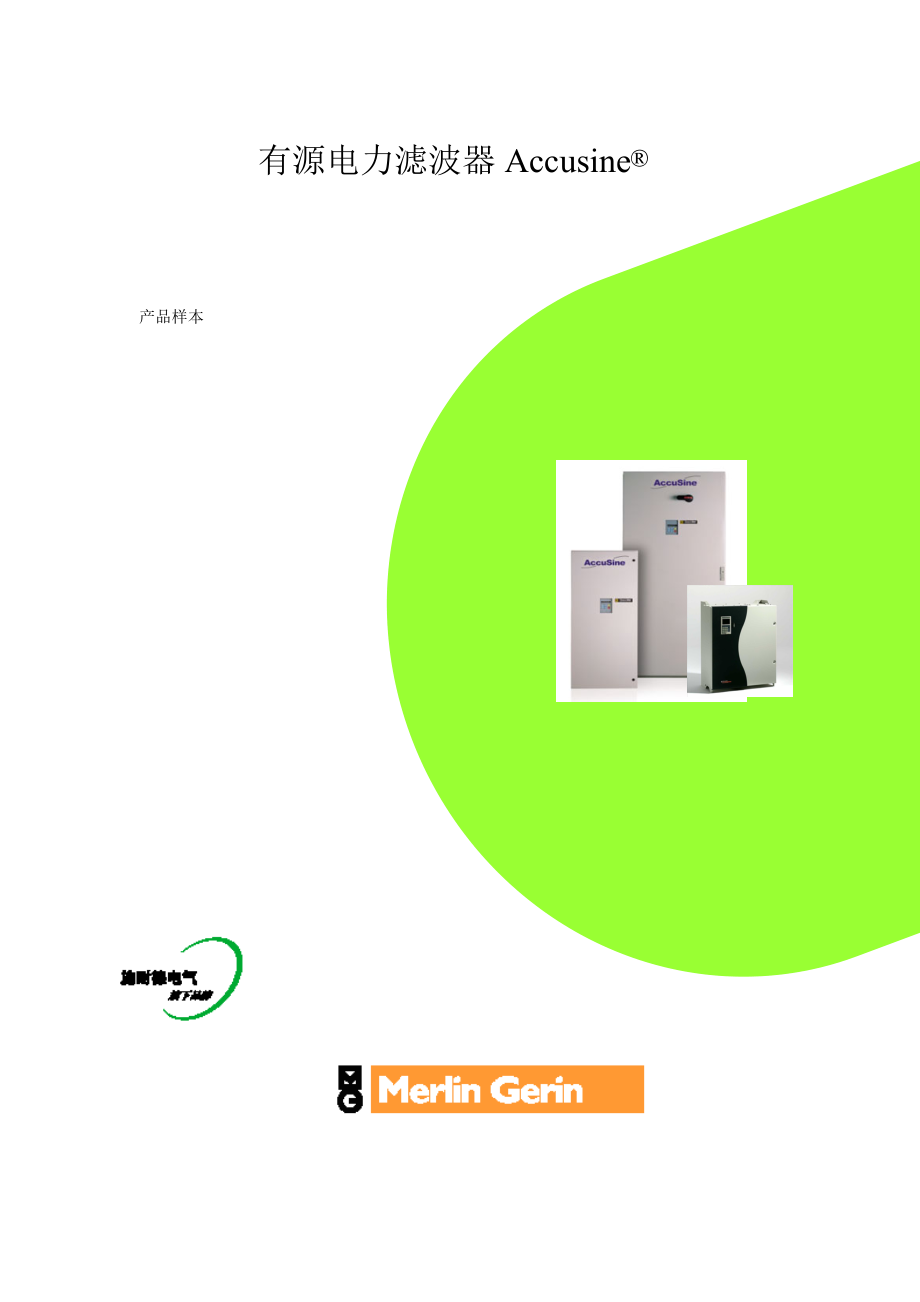

1、有源電力濾波器Accusine產品樣本 目錄概述.3工作原理.4安裝接線.5應用方案.6選型工具.7有源濾波器Accusine 3L產品特性.8 典型應用.9 技術參數.10有源濾波器Accusine 4L產品特性.11 典型應用12 技術參數13Accusine 產品選型.142概述有源電力濾波器Accusine諧波當正弦波電壓施加在非線性電路上時，電流就變成非正弦波，非正弦波電流在電網阻抗上產生壓降，會使電壓波形也變為非正弦波。對非正弦波作傅立葉級數分解，其中頻率與工頻相同的分量稱為基波，頻率大于基波的分量稱為諧波。如今廣泛使用的負載大部分是非線性的，如整流器、變頻器、電弧爐、焊接設備、U

2、PS、電梯、空調、節能燈（熒光燈）、復印機等等，這些非線性負載會產生大量的諧波電流并注入到電網中，使電網電壓產生畸變，這種諧波“污染”會對電網和用戶產生嚴重的危害。含有諧波的電流波形諧波的危害 加大線路損失，使電纜過熱，絕緣老化；降低變壓器額定容量。 使電容器過載發熱，加速電容器老化甚至擊穿。 保護裝置的誤動或拒動，導致區域性停電事故。 影響電動機效率和正常運行，產生震動和噪音，縮短電動機壽命。 大大增加了電網中發生諧振的可能。諧振會導致很高的過電壓或過電流，引起嚴重的事故。 損壞電網中敏感設備。 使電力系統各種測量儀表產生誤差。 對通訊、電子類設備產生干擾。 導致中性線電流過大，造成中性線發

3、熱甚至火災。電氣火災有源電力濾波器Accusine施耐德電氣公司的Accusine有源電力濾波器是諧波治理完美的解決方案。Accusine采用目前最先進的模擬邏輯方式消除電網諧波。Accusine實時檢測電網中由非線性負載產生的電流波形，分離出諧波部分，將其反相，再通過IGBT逆變器的出發將反相電流注入到電網中，實現濾除諧波的功能。另外，Accusine還可以提供超前或滯后的無功電流，用于改善電網的功率因數和實現動態無功補償。3工作原理有源電力濾波器Accusine工作原理斷路器合閘后，AccuSine首先通過預充電電阻對DC母線的電容器充電，這個過程會持續8秒鐘，是防止上電后對DC母線電容器

4、的瞬間沖擊。當母線電壓Vdc達到額定值后，預充電接觸器閉合。直流電容作為儲能元件，為通過IGBT逆變器和內部電抗器向外輸出補償電流提供能量。同時，直流電容器通過電源PCB向內部的控制PCB和電子電路提供工作電源。AccuSine通過外部CTe采集電流信號送至控制PCB的諧波分離模塊，該模塊將基波成分分離，將諧波成分送至調節和監測模塊。該模塊會將采集到的系統諧波成分和AccuSine已發出的補償電流比較，得到差值作為實時補償信號輸出到驅動電路，觸發IGBT逆變器將補償諧波電流注入到電網中，實現濾除諧波的功能。內部原理-1-1,5外部原理4安裝接線有源電力濾波器AccusineAccuSine并聯

5、安裝在系統中。具體安裝方法分為：單機安裝和多機并聯安裝兩種。單機標準安裝方式非線性負載Accusine注：Accusine可以根據現場情況選擇標準方式以外的其他安裝方式。具體請參照Accusine安裝指導手冊多機并聯安裝方式注：具體技術參數請參照Accusine安裝指導手冊5應用方案有源電力濾波器AccusineAccusine有源濾波器，可以根據負載和配電系統實際情況，以及需要達到的補償效果的不同，靈活選擇不同的補償形式，達到濾波效果和投資的最優化設計。按照Accusine安裝位置的不同，提供總補償，部分補償和局部補償三種形式。如果系統的諧波電流超過了單臺濾波器的額定補償能力，Accusin

6、e可以并聯安裝，擴展濾波能力，達到更好的濾波能力。6有源電力濾波器Accusine選型工具方便智能的選型工具無論是新建還是改建項目，施耐德提供方便的選型工具。對于電氣設計或電氣管理者，只需把系統相關參數輸入選型軟件，軟件會提供最優化的選型方案。反映設計院或電力系統管理的圖片反映設計院或電力系統管理的圖片7產品優勢 可同時濾除2次到60次的諧波電流； 單相動態注入電流，不受系統不平衡的影響； 采用模擬邏輯的濾波方式和速度高達20KHz的IGBT，可迅速消除諧波； 40s內響應負荷變化，全部響應時間為10ms(1/2周波)； 可自動消除系統諧振； 具有自動限流功能，不會發生過載； 可以只濾波，或同

7、時濾波和補償無功； 設計選型簡單，不需要進行詳細的電網分析，只需測量諧波電流的大小； 并聯安裝方式，安裝簡單、方便，易于擴展，最多可10臺并聯。有源濾波器Accusine 3L有源電力濾波器Accusine適用于工業型負載的有源濾波器Accusine 3L針對整流器、變頻器、大型UPS、中頻爐、電弧爐等工業型大容量非線性負載，施耐德推出Accusine 3L有源濾波器。Accusine 3L具有其前所未有的濾波能力，能同時濾除260次諧波，小于10ms的全響應時間，可10同時并聯運行的容量擴展能力，完全適用于工業領域各種情況，是工業型大容量非線性負載諧波治理的最佳解決方案。超快的相應速度完美的

8、濾波效果8有源電力濾波器AccusineAccusine 3L 典型應用Accusine 3L六脈沖整流設備應用實例這是一個Accusine 3L有源濾波器應用于六脈沖整流負載的實例。六脈沖整流設備是工業系統應用最普遍的非線性負載，其產生的諧波主要為5、7、11和13次。從投入前后的諧波含量對比可以看出Accusine 3L強大的濾波能力。Accusine 3L投入后Accusine 3L投入前H1=100% H3=1.3% H5=2.8% H7=1.6% H9=1% H11=1.7% H13=1.2% THDI=3.2%H1=100% H3=5% H5=40% H7=20% H9=1% H1

9、1=7% H13=5%THDI=45.8%9Accusine 3L 技術參數有源電力濾波器Accusine輸入工作電壓(V)208480 +/-10%工作頻率(Hz)50/60 +/-3Hz性能指標濾波能力5% THD(I) 額定容量濾波范圍260次諧波功率因數校正有，可設定全響應時間10 ms過載保護自動限流在100%額定輸出IGBT頻率20K Hz數字接口模塊顯示界面2行，20字符/行操作按鈕運行、停止、設置、確認、上下鍵指示燈運行（綠）顯示語言英文輸出繼電器上電、運行、故障、最大輸出產品配置單機運行可以并聯運行最大可10臺并聯環境條件環境溫度040密封安裝 050敞開安裝存儲溫度4065

10、相對濕度最大95，無凝露海拔高度1000米以下Accusine 3L技術參數10有源電力濾波器Accusine有源濾波器Accusine 4L適用于商業建筑有源濾波器Accusine 4L如今商業建筑領域大量使用的熒光燈，電腦，UPS，電梯，變頻空調等，不僅嚴重污染電網，而且其產生的三次諧波疊加到中性線，使中性線發熱，嚴重威脅電力系統安全。針對商業混合型負載，施耐德推出有源電力濾波器Accusine 4L。Accusine 4 L能徹底消除因三次諧波產生的中性線電流，可以消除225次范圍內的全部或選定次數的諧波。Accusine 4 L體積小巧，具備通訊功能，能方便的與用戶現有的通訊系統相連。

11、Accusine 4L有源濾波器是商業建筑系統必不可少的重要電氣設備。產品特性 徹底消除因三次諧波產生的中性線電流。 可以同時濾除225次范圍內的全部或選定次數的諧波。 采用模擬邏輯的濾波方式和速度高達20KHz的IGBT，可迅速消除諧波。 具有自動限流功能，不會發生過載。 可以只濾波，或同時濾波和補償無功。 可自動消除系統諧振。 設計選型簡單，不需要進行詳細的電網分析，只需測量諧波電流的大小。 體積輕巧，便于安裝。 具備通訊接口，標準的通訊協議，方便的接入用戶現有的通訊系統。建筑系統典型諧波含量Accusine 4L有效消除建筑系統三次諧波11Accusine 4L典型應用有源電力濾波器Ac

12、cusine1Accusine 4L應用于商業混合型系統實例在商業建筑中，包含多種類型的非線性負載，如熒光燈，電腦，UPS，復印機等，這些負載既有單相也有三相，產生大量的三次諧波。對比投入Accusine 4L前后的諧波含量，Accusine 4L不僅能濾除三次諧波，而且對其他次數的諧波同樣能很徹底的濾除。Accusine 4L投入后Accusine 4L投入前H1=100% H3=3.3% H5=2.5% H7=2.1% H9=1.4% H11=5% H13=0.1%THDI=3.6%H1=100% H3=75% H5=25% H7=18% H9=30% H11=5% H13=4% THDI

13、=87%12有源電力濾波器AccusineAccusine 4L 技術參數輸入工作電壓(V)400V -20%/+15%工作頻率(Hz)50/60 +/-8%性能指標濾波能力5% THD(I) 額定容量濾波范圍225次諧波,消除全部或選定次數的諧波全響應時間40 ms功率因數校正有，可設定過載保護自動限流在100%額定輸出IGBT頻率20K Hz數字接口模塊顯示界面2行，20字符/行操作按鈕運行、停止、確認、取消、上下鍵、功能鍵、數字鍵指示燈綠色 LED指示燈 ：正常運行橙色LED指示燈 ：過載/限流運行方式紅色 LED指示燈 ：停機或報警顯示語言法語、英國英語、意大利語、西班牙語、德語、荷蘭

14、語、美國英語輸出干接點信號2 x 起動 / 停機 1 x 過載/限流運行產品配置單機運行可以并聯運行最大可4臺并聯環境條件環境溫度040存儲溫度2570相對濕度最大95，無凝露海拔高度1000米以下Accusine 4L技術參數13有源電力濾波器AccusineAccusine 產品選型Accusine 3L選型產品 Accusine 3L 50A Accusine 3L 100A Accusine 3L 300A額定補償電流(A)50100300額定電壓(V)208480208480208480額定頻率(Hz)50/6050/6050/60防護等級NEMA1（IP20）NEMA1（IP20）

15、NEMA1（IP20）尺寸(mm,高寬深)131652647017455264701806818496重量(kg)114159352標準安裝壁掛壁掛立式電纜通道位置底部底部頂部進風通道底部底部前面CT互感器（開口）500:5 1000:53000:5 5000:5500:5 1000:53000:5 5000:5500:5 1000:53000:5 5000:5Accusine 4L選型產品Accusine 4L 20AAccusine 4L 30AAccusine 4L 45AAccusine 4L 60AAccusine 4L 90AAccusine 4L 120A額定補償電流(A)2030456090120額定電壓(V)400V400V400V400V400V400V額定頻率(Hz)50/6050/6050/6050/6050/6050/60防護等級IEC529
