1、9.2 施加預應力的方法預應力施加方法的分類施加預應力的方法分為兩類先張法和后張法   先張法的工序   將預應力鋼筋用夾具固定于臺座或鋼模上 支模、幫扎非預應力鋼筋、澆注混凝土 待混凝土達到預定強度后，切斷或放松鋼筋，使混凝土產生預壓應力。   后張法的工序   澆筑混凝土構件，并在構件中預留孔道 待混凝土達到預定強度后，用千斤頂張拉鋼筋，用錨具將張拉端預應力鋼筋錨固 用壓力泵將高強水泥漿灌入預留孔道，使預應力鋼筋與孔道壁產生粘結力 后張無粘結預應力 圖94a、94b和94c 施加預應力的方法 后張無粘

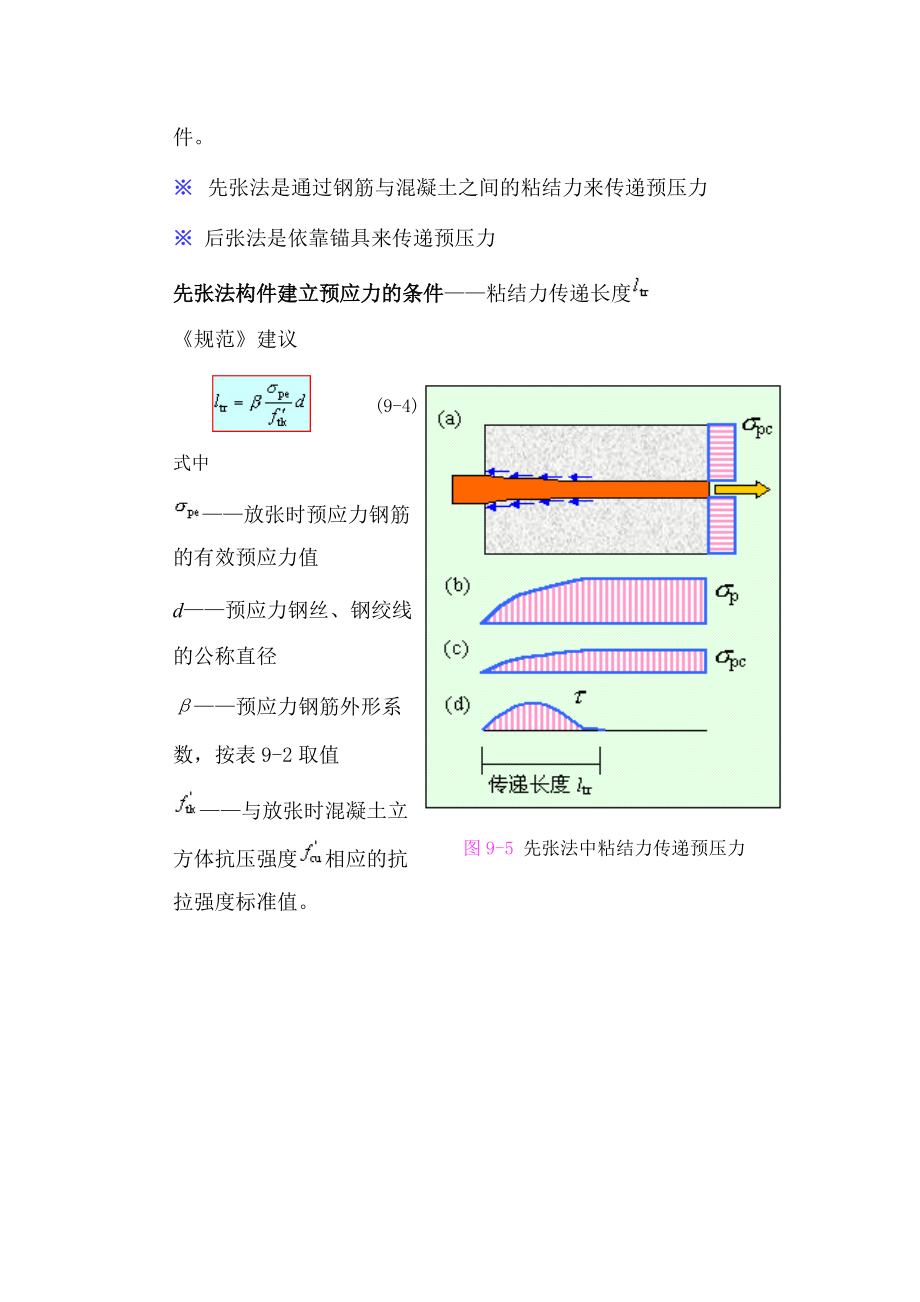

2、結預應力技術  用專用油脂涂在預應力鋼筋表面并用塑料包裹  預先鋪設無粘結預應力鋼筋，然后澆筑混凝土  混凝土達到強度要求時張拉預應力筋，然后進行錨固  后張無粘結預應力技術的關鍵點 一定要有非預應力鋼筋 錨具的可靠性 高強鋼絲的可靠度 圖94d 無粘結預應力鋼絲束預應力建立的條件鋼筋與混凝土之間有可靠的力的傳遞，是保證混凝土受到預壓的條件。 先張法是通過鋼筋與混凝土之間的粘結力來傳遞預壓力 后張法是依靠錨具來傳遞預壓力  先張法構件建立預應力的條件粘結力傳遞長度 規范建議圖9-5 先張法中粘結力傳遞預壓力(9-4)式中放張時預應力鋼筋的有效預應力值 d預應力鋼絲、鋼絞線的公稱直徑預應力鋼筋外形系數，按表9-2取值與放張時混凝土立方體抗壓強度相應的抗拉強度標準值。 后張法構件建立預應
