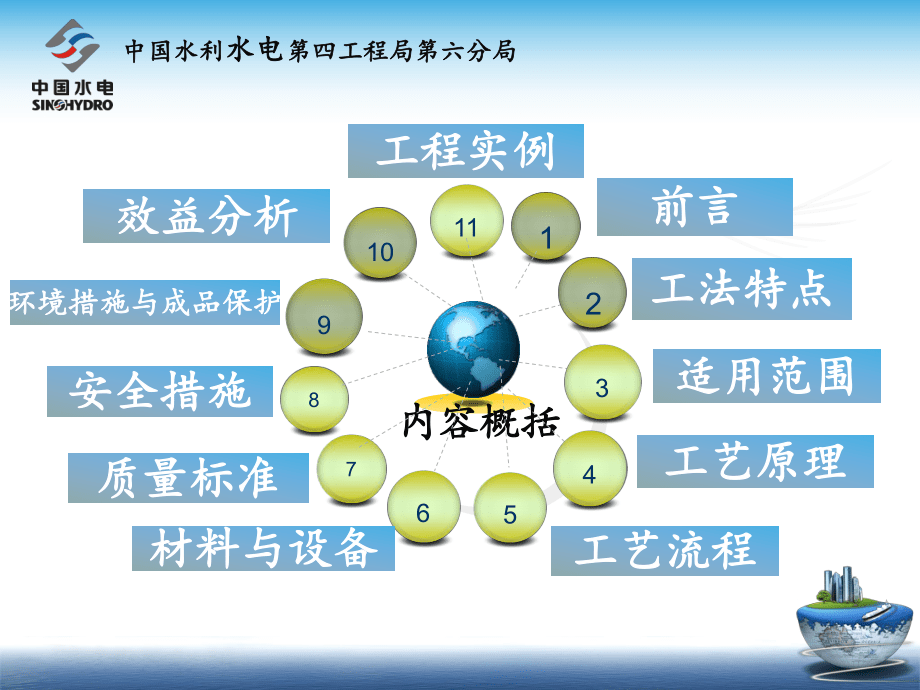

1、中國水利中國水利水電水電第四工程局第六分局第四工程局第六分局地暖管地面施工工法地暖管地面施工工法20142014年度省級施工工法申報年度省級施工工法申報姜來姜來內容概括內容概括中國水利中國水利水電水電第四工程局第六分局第四工程局第六分局1前言前言2工法特點工法特點3適用范圍適用范圍4工藝原理工藝原理5工藝流程工藝流程6材料與設備材料與設備7質量標準質量標準8安全措施安全措施9環境措施與成品保護環境措施與成品保護10效益分析效益分析11工程實例工程實例中國水利中國水利水電水電第四工程局第六分局第四工程局第六分局1、前言 近年來，住宅工程熱水管地暖地面已廣泛被應用，它是低溫熱水地板輻射熱系統，是一

2、種利用建筑物內部暗敷循環盤管管材，以低溫熱水為熱媒，以采暖房間地板作為散熱面，進而實現由地面向房間散熱的供暖系統。在實際施工中地暖地面由于暗敷盤管及在使用過程中由于熱水通過盤管，在供暖期和不供暖期溫差大，地面砼容易受熱脹冷縮影響，地面普遍出現空鼓、裂縫等質量通病，因而提高地暖地面施工質量，改進施工工藝顯得尤為重要，以利減小維修成本，滿足用戶使用功能要求。中國水利中國水利水電水電第四工程局第六分局第四工程局第六分局2、工法特點2.2 在距砼面層2cm處，設置50*50，4的鋼絲網片，用來約束砼面層的變形，避免裂縫產生。2.1 在樓地面四周墻根位置以及設計有特殊要求的位置，粘貼60*2cm厚聚苯板

3、條，高作為砼地面伸縮縫，在門樘位置或單間邊長大于5m或超過30，房間中間事先設置聚苯板伸縮縫，如圖2. 1。中國水利中國水利水電水電第四工程局第六分局第四工程局第六分局2.3 當聚苯板伸縮縫遇當聚苯板伸縮縫遇地暖管時，應將地暖管地暖管時，應將地暖管位置聚苯板截成缺口，位置聚苯板截成缺口，以使聚苯板伸縮縫處標以使聚苯板伸縮縫處標高與地面齊平如圖高與地面齊平如圖2.3。2.4為了更好地控制鋼絲網片位置，砼分兩為了更好地控制鋼絲網片位置，砼分兩次澆筑，第一次澆筑至離砼面層以下次澆筑，第一次澆筑至離砼面層以下2cm處，處，再鋪設鋼絲網片，第二次澆筑砼至設計標再鋪設鋼絲網片，第二次澆筑砼至設計標高。高。

4、中國水利中國水利水電水電第四工程局第六分局第四工程局第六分局3、適用范圍本工法適用民用或工業建筑物，低溫熱水地板輻射采暖的各種混凝土樓地面工程。4、工藝原理伸縮縫設置，規范中規定伸縮縫設置間距過大，需根據工程實際確定伸縮縫設置最大間距，當混凝土厚度大于40mm時，伸縮縫間距不宜大于5m，以保證混凝土自身抗拉強度大于自身收縮應力，減少裂縫。4.1施工過程中，采用二次澆筑工藝，即第一次澆筑混凝土至澆筑地面設計標高以下2cm，再進行面層施工，能有效地減少地暖地面空鼓、裂縫等質量通病。4.2在澆筑面層砼以前，鋪設50*50，4的鋼絲網片，以減少面層砼裂縫。4.3中國水利中國水利水電水電第四工程局第六分

5、局第四工程局第六分局中國水利中國水利水電水電第四工程局第六分局第四工程局第六分局5、工藝流程鋁合金刮尺刮平大房間及門樘處做聚苯板伸縮縫澆第一層細石砼施工準備彈出四周墻根地面控制線清理結構樓地面墻根粘貼聚苯板鋪地面聚苯板鋪錫箔隔熱層鋪地暖管并用塑料卡子固定地面做灰餅陽臺、衛生間、門處做高低門檻鋁合金刮尺刮平鋪鋼絲網澆第二層細石砼木搓搓平提漿第二次木搓搓平提漿養護中國水利中國水利水電水電第四工程局第六分局第四工程局第六分局操作要點操作要點施工準備施工準備基層處理基層處理彈出房間彈出房間50線及地面面層控制線，標高控制正確。線及地面面層控制線，標高控制正確。伸縮縫施工伸縮縫施工鋪設聚苯板鋪設聚苯板鋪

6、設聚苯板鋪設聚苯板做地面灰餅做地面灰餅鋪設地暖管鋪設地暖管澆筑第一層混凝土澆筑第一層混凝土鋪設鋼絲網片鋪設鋼絲網片澆筑第二層混凝土澆筑第二層混凝土中國水利中國水利水電水電第四工程局第六分局第四工程局第六分局6、材料與設備 1、材料宜選用水化熱低的普通硅酸鹽水泥或粉煤灰硅酸鹽水泥，細骨料宜選用中粗砂，含泥量小于2%，粗骨料在泵送條件下宜選用連續顆粒級配細石，含泥量小于2%，水用飲用水。 2、設備：砂漿泵、木搓、鐵板、鋁合金刮尺、紅外線垂直水平儀、塑料薄膜等。中國水利中國水利水電水電第四工程局第六分局第四工程局第六分局7、質量標準3建筑工程施建筑工程施工質量統一工質量統一驗收標準驗收標準GB 50

7、300-200121混凝土養護混凝土養護施工工藝標施工工藝標準準GCC056-2003質量控制措質量控制措施施8、安全措施A工人入場必須經過安全教育，操作前進行安全技術交底。B夜間施工有足夠的照明，并派電工跟班作業D現場機械設備必須定機、定人、定崗位，使用前由專人負責驗收工作，機械使用專人操作，定期維護、保養，做好運轉記錄中國水利中國水利水電水電第四工程局第六分局第四工程局第六分局C施工現場電動機具必須按規定做好保護接地或接零C9、環境措施與成品保護中國水利中國水利水電水電第四工程局第六分局第四工程局第六分局地暖管加工與安裝過程中，應將地暖管輕拿輕放，不能碰傷，混凝土澆筑過程中應帶壓進行施工，嚴禁采用尖銳構件進行振搗。1 1不允許在地暖地面上用機具切割物體，拋擲重物，嚴禁用噴燈等設備烘烤2 2施工產生的廢料須集中處理，不得隨意丟棄，不得在施工現場焚燒有毒有害有臭氣味的物質。3 3合理安排作業時間，工程施工盡量避免中午和夜間進行，產生噪音的施工作業以減少噪聲污染
