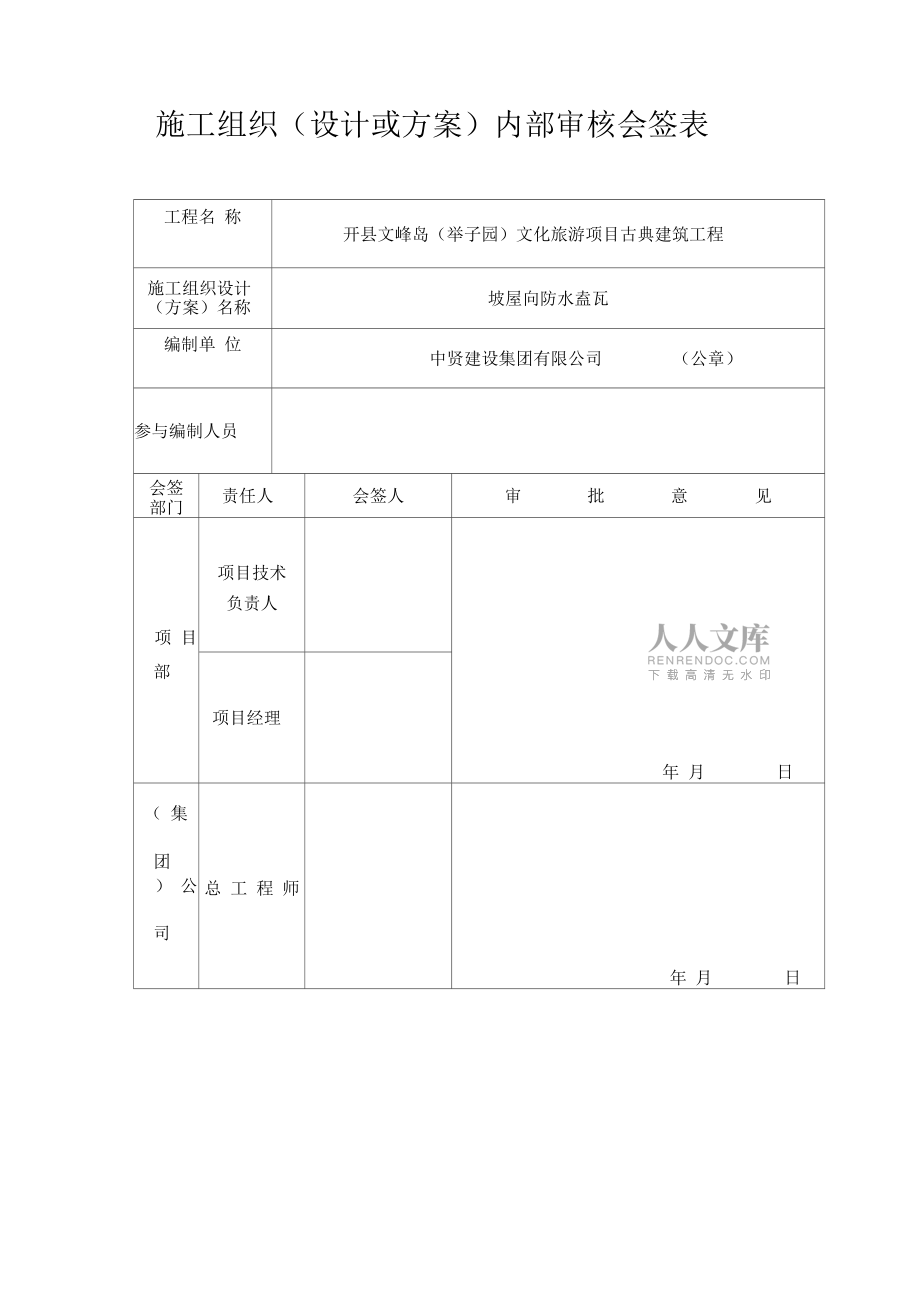

1、開縣文峰島（舉子園）文化旅游項目古典建筑工程坡屋面防水蓋瓦專 項施 工方 案中賢建設集團有限公司開縣文峰島（舉子園）文化旅游項目古典建筑工程項目部2014年12月22日施工組織（設計或方案）內部審核會簽表工程名 稱開縣文峰島（舉子園）文化旅游項目古典建筑工程施工組織設計 （方案）名稱坡屋向防水盍瓦編制單 位中賢建設集團有限公司（公章）參與編制人員會簽 部門責任人會簽人審批意見項 目 部項目技術 負責人年 月日項目經理（ 集團） 公司總 工 程 師年 月日施工組織設計/ （專項）施工方案報審表工程名稱：開縣文峰島（舉子園）文化旅游項目古典建筑工程編號:致：重慶建渝工程建設監理有限公司第九項目監理

2、部（項目監理機構）我方已完成 開縣文峰島（舉了園）文化旅游項目古典建筑，程坡屋面防水蓋瓦工程施工組織設計/ （專項）施工方案的編制和審批，請予以審查。附：坡屋向防水專項施工方案施工項目經理部（蓋章） 項目經理（簽字）年 月 日審查意見：專業監理工程師（簽字）年 月 日審核意見：項目監理機構（蓋章）總監理工程師（簽字、加蓋執業印章）年 月 日審批意見：建設單位（蓋章）建設單位代表（簽字）年 月 日坡屋面防水蓋瓦專項施工方案一、工程概況本工程項目主要為仿古建筑群，其屋頂均為坡屋頂，主體為鋼筋混凝土坡屋頂或木結構坡屋頂，局部有木結構外挑屋面。主要防水層有三種，分別為 4mm厚SBS 卷材防水層、40

3、0克內綸防水材料防水層、4mm厚PVC卷材防水層。按照設計1#、 2#樓為400克內綸防水材料防水層，3#、4#萬世師表及7#的大成殿、大成門、東 西尻、金絲堂、詩禮堂、萬仞宮墻為4mm厚SBS卷材防水層，7#的禮儀亭、明官祠、 鄉賢祠、碑亭、鐘樓、鼓樓為4mmPVC卷材。主要瓦種有小青瓦、琉璃瓦、筒瓦等。 由于施工進度的要求，防水蓋瓦施工存在和木結構檐口施工等工序交叉作業。二、施工準備（一）施工前將所需主材按設計及規范要求進行送檢，合格材料方可進場，瓦種顏色安裝部位業主監理書面確認（或按照原設計圖紙施工）。（二）組織施工員、班組進行技術安全交底。（三）組織樣板施工，施工完畢自檢合格組織監理、

4、業主進行樣板驗收。（四） 坡屋面防水施工擬投入現場施工管理員 3人，專業施工技術人員1人，安全 員1人，測量員2人，架子工10人，抹灰工10人，蓋瓦工10人，以及相應的 小型機具。以上資源配置將根據工程進度要求再作調整。三、主材特點（一）SBS卷材SBS卷材屬熱塑性彈性體防水材料，常溫施工，操作簡便。高溫不流淌、低溫不 脆裂、韌性強、彈性好、抗腐蝕、耐老化。（二）PVC卷材1. PVC防水卷材拉伸強度高，伸長率好，熱尺寸變化率小。2. PVC防水卷材具有良好的可焊接性，接縫熱風焊接后與母材成為一體。3. PVC防水卷材具有良好的水汽擴散性，冷凝物易排釋，留至基層的濕氣、潮氣易排出。4. PVC

5、防水卷材耐老化、耐紫外線照射、耐化學腐蝕、耐根系滲透。5. 低溫下（20C）具有良好的柔韌性。6. PVC防水卷材使用壽命長，且無環境污染。7. PVC防水卷材表面吸收熱量少，溫度低。8. PVC防水卷材優異的柔韌性和伸展性、拉伸強度高、極佳的尺寸穩定、機械強度高、耐侵蝕性、耐根系滲透性、耐候性和抗紫外線性、抗冰雹性。（三）丙綸防水材料由多層不同材料復合而成、使產品綜合性得到顯著提高，特別是單獨設有防老化 層，從而大大提高了產品的使用壽命。產品設計壽命為50年以上。產品表面粗糙，丙綸無紡布呈現無規則交叉結構形成立體網孔表面，故結合面積大，可直接用水泥 膠粘貼在水泥建筑結構上，防水、防滲，還可以

6、在水泥凝固過程中直接設和夾砌使 用。水泥漿可直接進入卷材表面的網孔中，隨水泥固化為一體，故粘接永久牢固， 不易剝離。防水層表面可直接進行裝飾、裝修（如粘瓷磚、地板磚、馬賽克、抹水 泥漿等）。對找平層（基層）的含水率沒有特殊要求，只要沒有水即可施工，圓弧直 角都行，而且施工質量可靠。（四）擠塑聚苯乙烯泡沫塑料1 .很高隔熱性能：其導熱系數小于等于 0.028w/mk,遠遠低于其它的保溫材料, 因此具有高熱阻，低線性膨脹率的特點。2 .很低吸水率：有效阻止水分子滲透加上無親水性所以幾乎不可能發生老化現 象，幾乎與建筑物同壽。3 .保溫性能強，抗壓效果好，環保。四、施工工藝流程及方法（一）SBS卷材

7、施工工藝流程（7#屋面施工為代表）基層清理一2cm1:3砂漿找平層施工 一4mm厚SBS防水卷材層施工一20厚1:3水 泥砂漿保護層一 1:3水泥砂漿臥瓦層最薄處25mm （6300*300鋼筋網）施工一 蓋黃色琉璃瓦一驗收（二）PVC卷材施工工藝流程（7#鐘鼓樓屋面施工為代表）望板施工一4mm厚PVC卷材防水層施工3070mm厚M5.0混合砂漿及蓋小青 瓦一驗收（三）丙綸防水材料施工工藝流程（1#屋面施工為代表）基層清理一 1.5cm1:3砂漿找平層施工一400克內綸防水材料層施工 一 50mm厚擠 塑聚苯乙烯泡沫塑料施工 一聚脂無紡布隔離層施工 一20mm厚1:2.5水泥砂漿保 護層一 1

8、:3水泥砂漿臥瓦層最薄處25mm （A6300*300鋼筋網）施工一蓋小青 瓦一驗收（四）主要工藝施工方法1 .基層清理：1）修整混凝土表面缺陷。2）去除屋面多余附作物。3）木望板拼縫的毛刺剔除。2 .砂漿找平層及保護層施工：1）嚴格按照1:3進行水泥砂漿進行拌制砂漿。2）找平層施工前對混凝土表面適當進行打毛或濕潤后刷1:1水泥漿，保證砂漿與混凝土表面的較好結合。3）保護層施工時要打灰餅找平，再進行砂漿施工。3 .卷材鋪設施工：防水卷材的鋪設應按規范要求平行或垂直于屋脊方向鋪設。1）施工前應將驗收合格的基層清理干凈，并將棱角處塵土吹凈。2）涂刷基層處理劑要均勻一致。3）基層處理劑干燥后，應按設

9、計要求對屋面防水工程需做附加層的部位進行處 理。4）確定卷材鋪貼順序和鋪貼方向，并在基層彈線，然后鋪貼卷材。用火焰噴槍 或噴燈烘烤卷材的底面和基層的夾角，噴燈距交界處300mm左右，使卷材表面的瀝青層液化，邊烘烤邊向前滾卷材，隨后用壓輾滾壓，使其與基層或 與卷材粘結牢固。注意烘烤溫度和時間以使瀝青層呈融溶狀態為度。5）卷材搭接按以下方法進行：a長邊搭接：卷材縱向搭接寬度，單層防水80mm,必須仔細操作，先熔去 待搭接部位卷材上的防粘層和粒料保護層，同時應熔化接縫兩面的粘結膠， 然后進行粘合排氣，用手持輾壓實，并應有明顯瀝青條；b短邊搭接：卷材兩端必須全部粘結，搭接寬度，單層寬度應100mm,并

10、在基層卷材定位彈線、試鋪，按卷材規格、鋪設要求、屋面排水坡度、細部 尺寸，確定卷材的鋪設方案。c同一層相鄰兩幅卷材鋪貼：橫向搭接邊應錯開1500mm以上，且上、下兩層卷材禁止相互垂直粘貼。d帶板巖片卷材短邊搭接：需要去掉搭接部位的巖片層，在卷材上定出位置用 噴燈加熱相關部位后用抹子刮掉板巖部分。6）卷材鋪貼完畢后，必須對搭接部位、端部及卷材收頭部位進行密封處理，應 嵌涂密封材料、封口膠或冷貼結劑，然后抹平，使其形成明顯瀝青條。7）鋪設經驗收合格下部工序施工前應注意成品保護。4 .擠塑聚苯乙烯泡沫塑料施工：1）保持基層平整干凈、干燥。2）檢查擠塑板，不應有破碎、缺棱掉角現象，否則須鋸平后拼接使用

11、。3）安裝時擠塑板須緊靠基層表面鋪平、墊穩，接縫用同類材料填嵌飽滿。4）安裝聚酯無紡布時同上檢查。5 .臥瓦層施工：1）按照設計準備好鋼筋網片，并放好線。2）水泥砂漿打底10mm,然后安裝鋼筋網片。3）抹水泥砂漿，使臥瓦層最薄處 25mm。6 .蓋瓦施工：1）施工前準備，使屋脊人字板和掛瓦條背面高度一致，安置好排水槽及其它通 道，清除障礙，安裝好檐口。2）掛瓦條的安裝：A.先在順水條頂端兩側各安裝一根掛瓦條，使掛瓦條頂端間距為4cm。掛瓦條規格不小于25X25mm,在開放式及木板鋪設屋面上要有油氈襯墊，且至少伸過屋脊頂處150mm。B.中間部分：從第一根掛瓦條開始往下，每間隔332mm-356

12、mm便裝掛瓦條（要 求詳見技術要點之掛瓦間距”。）確保面瓦用量不少于9.5片/平方米。C.安裝檐口最后一根掛瓦條：讓它緊貼著檐邊，高度跟檐口壓板齊，但須比其 它掛瓦條高出一寸。D.掛瓦條的連接點，應放在順水條的中線上，并要相互錯開。E.用卡條調整掛瓦條，使各行均勻、平齊。必要時，只能轉動順水條來調節， 而不應輕易斧削掛瓦條。3）屋面瓦的安裝：A.從屋檐右下角開始鋪第一張瓦，自右向左排列，至鋪滿第一排，注意左右兩 端的瓦片，必須保持在瓦楞突起的部位。否則，須重新調整瓦片的排列。B.鋪第二排瓦時，將瓦片更第一排瓦片交錯搭接，使整個屋面更牢固，雨水的 排泄更有效。再用卡條從邊至屋脊，每十片瓦的距離固

13、定一次，以保持瓦片 邊緣連接成一直線。C.固定瓦片：用2寸半長的鍍鋅鋼釘或18號鍍鋅鐵絲，根據屋面的坡度，將 瓦固定在掛瓦條上，原則是： 屋面坡度35度空兩排固定一排； 屋面坡度35度-45度空一排固定一排； 屋面坡度45度以上，每排都要固定； 屋檐處理：在屋檐處所有孔隙都必須采用水泥漿、木板或裝飾物并打部分通 氣孔，讓積聚在瓦下面的水分排出揮發掉。如設排水溝或檐溝，瓦頭伸出檐口一般為 50-70mm。4）脊瓦的安裝A,在開放式及木板鋪設屋面上必須保證襯墊至少伸過屋脊頂處150mm。B.將脊瓦有釘孔的一面朝向風雨方向安裝，并從山墻頂三角形周圍的一邊開始 鋪至另一邊。C.將第二片脊瓦疊放在第一片

14、脊瓦的頭部，搭接部分為70-100mm。確保每米用量不少于2. 8片。D.用水泥沙漿固定脊瓦，施工時必須注意，防止砂漿超越脊瓦頭部，弄臟瓦面， 在每一片波浪形瓦的波（向上仰處），鉆一個直徑1/4寸的排水孔，并在脊瓦 下勾出點兒水泥溝。5）排水溝瓦的安裝：A.在坡度為20度-40度之間使用掛瓦條的屋面上與 伯林蓋姆型、s型瓦均可以 搭配使用，但排水溝兩側傾角必須一樣。在檐子側面釘一些小木條，用以支 撐放排水溝瓦的木板，在木板上鋪上1米寬的油氈并壓在相鄰的屋面上鋪的 油氈下，然后再放上排水溝瓦。B.在排水溝與其它屋面接合處需用鉛制擋雨板罩在下面的瓦上。（參考垂直結合 部六）水流量的計算決定排水溝的

15、規格，其寬度最小為 125mm,最大為 140mm。6）檐口脊瓦的安裝A.持瓦條在離檐口 40mm處截止，檐口需固定一條 30>60mm順水條。B.鋪好的主瓦距檐口 50mm。C.裝檐口封瓦以水泥砂漿坐實及以釘子在屋檐處固定，并封住與其搭接的主底 部。D.檐口瓦間的上下搭接不得小75mm。確保每米用量不少于2.8米。屋檐結合 處和檐口瓦應固定在最上一排瓦上。E.脊瓦封頭應覆蓋檐口瓦的連接處。五、施工要點及質量通病的預防（一）屋面防水施工要點1 .涉及屋面的預留預埋件要先于防水層施工。2 .水泥砂漿找平層必須按涉及掛線打餅找準坡度，宜留縫，間距約6米，縫寬宜為1020mm,縫采用嵌填密封材

16、料。3 .防水層施工前，應將基層上的塵砂、雜物、油污清除干凈。4 .防水層施工順序應遵循“先高后低”、“先遠后近”的原則。（二）卷材防水施工要點1,防水卷材施工前必須對基層干燥程度進行測試。 測試時將1m2塑料膜平坦地 鋪在找平層上，靜置34h后掀開檢查，找平層覆蓋部位與塑料膜上未見水 印即可施工。2 .卷材鋪貼應從屋面最低標高的天溝水落口開始，再從檐口貼至屋脊方向。大 溝、檐溝應順溝底的水落口向分水嶺方向鋪貼。3 .泛水部位卷材鋪貼應先行試鋪，留足立面高度卷材，先鋪貼平面卷材至轉角 處，然后從下向上鋪貼立面卷材。4 .垂直流水方向的卷材搭接縫必須順流水方向搭接，平行流水方向鋪貼的卷材搭接縫應

17、與年最大頻率風向一致。兩幅相鄰卷材橫向搭接縫應相互錯開不少 于 300mm。5,找平層分格縫、水落口凹槽、伸出屋面管道周圍凹槽應用密封材料嵌填，并 隨即刮平、壓實、修整。6,鋪貼卷材前應按設計規定涂刷基層處理劑，噴刷要均勻一致，不堆積、不露 底，須刷第二遍時，應待第一遍干燥后進行。7.基層處理劑干燥后即可鋪貼卷材，鋪第一幅卷材時應在基層上彈好標線，鋪 第二幅卷材應在已鋪好卷材上彈標線，使卷材鋪貼順直，不扭曲、不皺折。8,卷材冷粘法應在基層和卷材間涂刷膠粘劑，鋪后立即用滾筒滾壓，徹底排出 卷材底部空氣，使卷材不皺折，不起鼓。9.防水卷材嚴禁在雨天、五級風以上天氣條件下施工。施工中遇到下雨，應迅

18、速將卷材周邊臨時埋壓或封閉。（三）質量通病的形成及預防1 .空鼓1） 卷材起泡形成空鼓，可能是人工涂基層膠均勻程度不好，有薄有厚，在相同晾 置時間下，膠膜后的地方，膠中溶劑揮發不盡，卷材貼合后，溶劑揮發卷材出現 氣泡，應提高人工操作技術，將膠粘度制均勻，涂刷均勻，一定達到指干方可貼 合。2） 卷材貼合后，排出空氣之后，用回絲仔細推平壓實。3） 卷材接縫處，重復涂膠，也容易造成接縫處氣泡空鼓，應在接縫處，采用分時 間段間隔操作。同時，接頭不宜粘合太早，以使氣泡排出。2,皺折1）卷材鋪貼時不宜用力拉伸，但適當用力可避免卷材邊緣出現皺折， 短邊接縫可將局部卷材裁齊，接縫貼合后，滾壓時，用力要均勻，避免將卷材推出皺折。2）在細部節點部位，應裁剪合理，避免出現皺折。3 .翹邊1）在接縫部位涂刷一定要均勻到位，不可漏刷，一定要晾至脂干，滾壓要及
