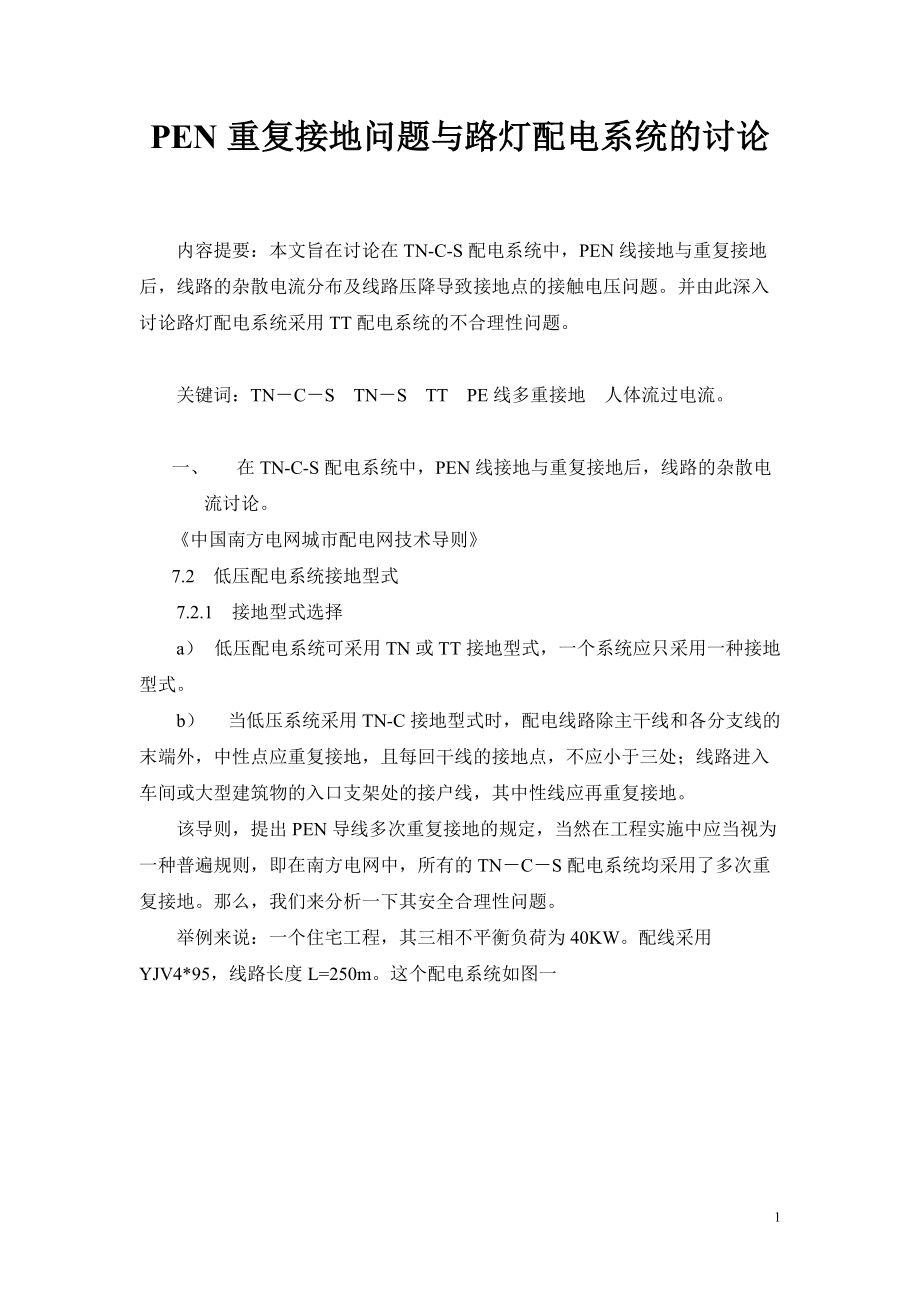

1、PEN重復接地問題與路燈配電系統的討論內容提要：本文旨在討論在TN-C-S配電系統中，PEN線接地與重復接地后，線路的雜散電流分布及線路壓降導致接地點的接觸電壓?jiǎn)栴}。并由此深入討論路燈配電系統采用TT配電系統的不合理性問題。關鍵詞：TNCS TNS TT PE線多重接地 人體流過電流。一、 在TN-C-S配電系統中，PEN線接地與重復接地后，線路的雜散電流討論。中國南方電網城市配電網技術導則7.2低壓配電系統接地型式7.2.1 接地型式選擇a） 低壓配電系統可采用TN或TT接地型式，一個系統應只采用一種接地型式。b） 當?shù)蛪合到y(tǒng)采用TN-C接地型式時，配電線路除主干線和各分支線的末端外，中性點

2、應重復接地，且每回干線的接地點，不應小于三處；線路進入車間或大型建筑物的入口支架處的接戶線，其中性線應再重復接地。該導則，提出PEN導線多次重復接地的規定，當然在工程實施中應當視為一種普遍規則，即在南方電網中，所有的TNCS配電系統均采用了多次重復接地。那么，我們來分析一下其安全合理性問題。舉例來說：一個住宅工程，其三相不平衡負荷為40KW。配線采用YJV4*95，線路長度L=250m。這個配電系統如圖一本例中，電纜阻值取自工業民用配電設計手冊第三版，為計算簡便起見，把線路的總阻抗值作為一個純電阻值，且所有電流均采用等效直流電流做簡單的工程評估計算。顯然正常運行時，接地電阻為1歐姆時，U=17

3、.4V，低于安全電壓限值。PEN重復接地點是安全的。當接地處接地電阻為10歐姆時，I3=0.82A，U8.2V。PEN重復接地點仍然是安全的。當發生，相線對PEN線短路時，如圖二，但是，當接地處接地電阻為10歐姆時，I3=6.25A，U62.5V。高于安全電壓50V限值。圖一圖二是PEN線僅做一次重復接地的情況。圖三滿足中國南方電網城市配電網技術導則每回干線的接地點，不應小于三處的規定。圖三如下：本圖，計算條件同上。顯然正常運行時，PEN重復接地點是安全的。等效電路見圖四，采用支路電流法，可簡單求得各支路中的電流。短路時各支路電流如圖五。圖五中I416A，表示實際電流方向與設定方向相反。當接地

4、處接地電阻為10歐姆時，計算結果見圖六與圖七。結論：1、當PEN重復接地后，無論接地電阻大小，對正常運行時，其接地點處的對地電壓均在安全限值范圍內。接地雜散電流卻因接地電阻增加而減少。2、當接地點處發生短路時，接地故障電壓取決于接地點處的接地電阻值，因此在TN-C-S系統中，只要采取降低接地點處的接地電阻措施，控制接地故障電壓不大于安全限值，是容易做到的。3、當采用重復接地時，能有效降低各接地點處的雜散電流。從而有效降低接地點處的電壓。但不能有效降低短路時，接地故障電壓。4、在TNCS配電系統中，等電位聯結和較低的接地電阻值是兩個必要的條件。5、變壓器中性點接地電阻不可以過小，過小對負荷側來講

5、是個災難。將每個圖中的變壓器中性點接地電阻用0.5歐姆來替代，計算結果是，雜散電流偏大，重復接地點處電壓升高，這將直接威脅人員與設備的安全。6、每個配電工程都具有自己的電氣特性，就如同世上不存在兩片完全一樣的樹葉一樣，比如本例中的電纜長度選定30米，計算結果完全不同，或者電纜截面選定150平方，都會有計算數據上的差別。二、 對路燈配電系統選用的討論路燈配電系統國內有些專家推崇TT配電系統，同時認可TN-S配電系統。TN-S與TT在路燈配電上必然有一優一劣，兩者絕不等價。上文已經分析，在TN-C配電系統中，重復接地做法對雜散電流與接地處接地電壓的影響。現在我們分析，路燈配電系統中，采用TN-C配

6、電系統的安全性問題。如圖八本圖如精確求解，需要列解22組聯立方程組，這樣做當然最好，但是，作為工程安全性評估，完全可以采用簡便的方法。假定所有的電流都沿PEN線返回電流，假定每個燈桿前的PEN線的電壓降全部經由本燈桿和中性點電阻分流。簡單計算有下表，顯然，正常運行時，TNC系統是安全的。1燈2燈3燈4燈5燈6燈7燈8燈9燈10燈Ia2320.718.416.113.811.59.26.94.62.3I00.00170.0330.0470.0580.0680.0750.0820.0850.087短路情況下，末端短路計算電流， 449A該電流在30米檔距內的導線壓降就是，一個檔距內的以30米為跨步

7、的跨步電壓。449*0.0245 11V，分到0.8m為跨步的跨步電壓會更小，跨步電壓小，接觸電壓也必然很小，因?yàn)榻佑|電壓是以跨步電壓為前提的，因此，此配電系統是安全的。TNS配電系統，因?yàn)镻E線小于TNC系統中的PEN線，在短路時，一個檔距內的跨步電壓會略有增加，但是也一定是安全的。由于TNS配電系統可以設置剩余保護作為附加的安全措施，雖然附加措施失效并不構成對人員的電擊威脅，但是，從切斷配電線路來講采用TNS則較為妥當。三、 路燈配電系統不可采用TT系統理論求證。圖九是路燈配電系統采用TT配電系統的情況，TT系統中性線不重復接地，燈桿接地電阻仍是25歐（25歐通常燈桿基礎接地電阻即能滿足，

8、該阻值能安全泄放雷電流，有關路燈雷擊問題的考慮，基本上是多余的，燈桿淋雨后，就完全滿足了泄放雷電流的要求）。明顯可見，對任何一只燈桿來講，發生接地故障時，只有本燈桿接地電阻起作用，易求不同接地電阻時，接地故障電壓值.本例接地故障電壓是220V*25/（25+4） 190V。當人員站在燈桿附近時，跨步電壓應接近117V，人員對燈桿的接觸電壓還會再大。當設計人員明確設計接地電阻時，比如1歐時，接地故障電壓是220V*1/（1+4） 44V。在安全電壓限值內，但是，由于明確了接地電阻，人工費用，材料費用，檢測費用是一筆不小的投入，且也很難四季均滿足這一阻值要求。由于TT系統不能滿足安全上的要求，因此

9、必須裝設剩余電流保護，但是如何來保證剩余電流保護器的不拒動？維護管理水平能跟上嗎？有一天剩余電流保護開關壞了，又不跳又不被人發現怎么辦？剩余電流保護開關壞壞了，更換一個普通斷路器怎么辦？TT系統把安全問題，完全托付給剩余電流保護的做法，是完全錯誤的，剩余電流保護只能是一種附加的安全措施。還有一個重大的問題，RA*Id=50V，公式可以這么寫，路燈控制箱一般都是在戶外設備，運行環冬夏差別大，春秋差別大，陰雨天與晴朗天差別大，剩余保護實際運行中動作是有較大誤差的，另外整定電流大于30mA以上時，是完全不能保護人身免遭傷害的。總之，經過對TNC、TNCS、TT系統的分析，TT系統是不適合用于路燈配電的系統，在NEC規范中已
