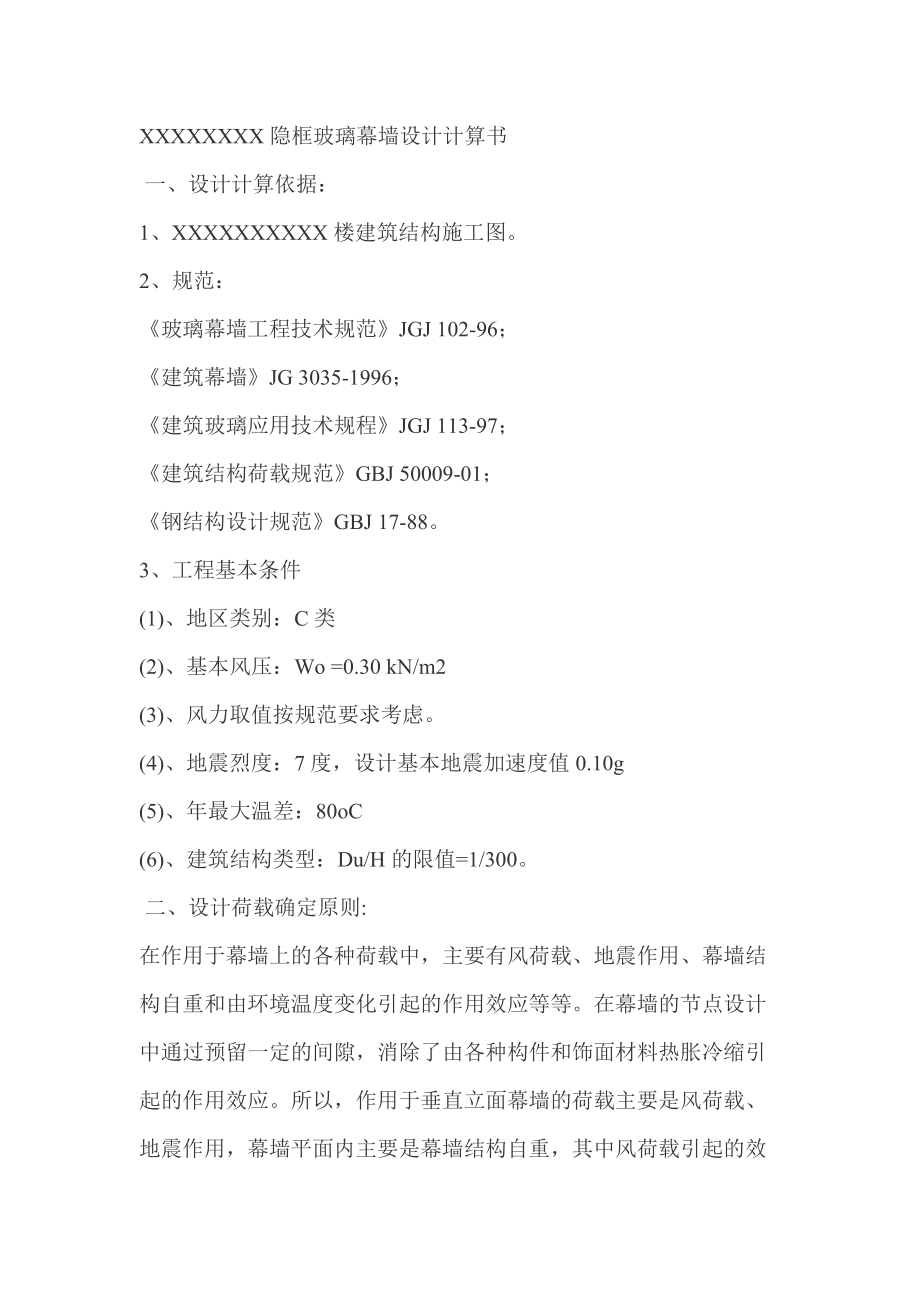

1、XXXXXXXX隱框玻璃幕墻設計計算書 一、設計計算依據：1、XXXXXXXXXX樓建筑結構施工圖。2、規范：玻璃幕墻工程技術規范JGJ 102-96；建筑幕墻JG 3035-1996；建筑玻璃應用技術規程JGJ 113-97；建筑結構荷載規范GBJ 50009-01；鋼結構設計規范GBJ 17-88。3、工程基本條件(1)、地區類別：C類(2)、基本風壓：Wo =0.30 kN/m2(3)、風力取值按規范要求考慮。(4)、地震烈度：7度，設計基本地震加速度值0.10g(5)、年最大溫差：80oC(6)、建筑結構類

2、型：Du/H的限值=1/300。 二、設計荷載確定原則:在作用于幕墻上的各種荷載中，主要有風荷載、地震作用、幕墻結構自重和由環境溫度變化引起的作用效應等等。在幕墻的節點設計中通過預留一定的間隙，消除了由各種構件和飾面材料熱脹冷縮引起的作用效應。所以，作用于垂直立面幕墻的荷載主要是風荷載、地震作用，幕墻平面內主要是幕墻結構自重，其中風荷載引起的效應最大。在進行幕墻構件、連接件和預埋件承載力計算時，必須考慮各種荷載和作用效應的分項系數，即采用其設計值；進行位移和撓度計算時，各分項系數均取1.0，即采用其標準值。1、風荷載根據規范，垂直于幕墻表面上的風荷載標準值，按下列公式(2.1)計算：

3、W k = bz ms mz Wo   ················(2.1)式中: W k -風荷載標準值( KN/m2)； bz-瞬時風壓的陣風系數；ms-風荷載體型系數；mz-風荷載高度變化系數，并與建筑的地區類別有關；按建筑結構荷載規范GBJ9取值；W o-基本風壓(

4、;KN/m2)。按規范要求，進行建筑幕墻構件、連接件和錨固件承載力計算時，風荷載分項系數應取w= 1.4，即風荷載設計值為：W= w W k = 1.4W k    ··············(2.2)2、地震作用幕墻平面外地震作用標準值計算公式如下：qEK =bEamax GkA  ··

5、;···············(2.3)式中, qEK為垂直幕墻平面的分布水平地震作用；( KN/m2)bE為地震動力放大系數；amax為水平地震影響系數最大值；GkA為單位面積的幕墻結構自重( KN/m2)。按規范要求，地震作用的分項系數取E= 1.3，即地震作用設計值為：qE= E qEK = 1.3 qEK  ·

6、3;···········(2.4)3、幕墻結構自重按規范要求，幕墻結構自重的分項系數取G=1.2。4、荷載組合按規范要求對作用于幕墻同一方向上的各種荷載應作最不利組合。對垂直立面上的幕墻，其平面外的荷載最不利荷載組合為：WK合=1.0 WK + 0.6 qEK   ············

7、3;(2.5)W合 =1.0 W + 0.6 qE     ·············(2.6)其中, WK合為組合荷載的標準值( KN/m2)；W合 為組合荷載的設計值( KN/m2)。 三、立柱計算  立柱一（第一處：138系列：標高：45.3m,SL-1根據大廈的建筑結構特點，幕墻立柱懸掛在建

8、筑主體結構上，如圖所示。綜合考慮幕墻標高、幕墻的橫向分格寬度、所選立柱型材、樓層高度以及對立柱的固定方式，以下列情況最為不利，須作立柱強度和剛度的校核。1、部位要素該處玻璃幕墻位于主樓，最大計算標高按45.3 m計，幕墻結構自重Gk/A=500 N/m2，幕墻橫向計算分格寬度B=1200 mm。2、力學模型該處每條立柱與主體結構通過鋼支座進行連接，最大跨距跨高L=3400mm；采用簡支梁力學模型，如圖所示。  3、荷載確定按該處幕墻橫向分格寬度B，取出一個縱向的計算單元，立柱受均布載作用，荷載取最大值(標高最高處的值)，對C類地區，該處風壓高度變化系數為

9、：mz=1.13，陣風系數bz=1.77根據公式(2.1)(2.6)可得： WK=1.13×2×1.77×0.30=1.2(KN/m2)取WK =1.2(KN/m2)W=1.4WK=1.68(KN/m2)qEk=3.0×0.08×500/1000   =0.12(KN/m2)qE=1.3qEK=0.156(KN/m2)WK合=1.0×1.2+0.6×0.12    =1.272(KN/m2)W合=1.0×1.68+0.6

10、15;0.156    =1.7736(KN/m2)從而，作用于立柱上的線荷載標準值和設計值分別為:qK=1200/1000×1.072=1.5264(N/mm)q=1200/1000×1.7736=2.12832(N/mm)4、幕墻立柱(CDSL-1)參數:該處幕墻的立柱的橫截面參數如下:橫截面主慣性矩：             I=4219187 mm4橫截面積：

11、60;                A=1734.749 mm2彎矩作用方向的凈截面抵抗矩： W=58751.5 mm3橫截面靜矩：                 Sz=61454.12 mm3型材壁厚：

12、;                 t=3 mm型材材料為：                 鋁合金(6063-T5)；強度設計值為：

13、0;     f=85.5N/mm2；彈性模量為：                 E=70000 N/mm2。5、立柱強度校核根據JGJ102-96幕墻立柱截面最大應力滿足：smax= NA0 + MgW f式中： smax ¾ 立柱中的最大應力 (N/mm2) &#

14、160;     N ¾ 立柱中的拉力設計值 (N)       A0 ¾ 立柱凈截面面積 (mm2)       M ¾ 立柱彎矩設計值 (N.mm)       g ¾ 塑性發展系數，取

15、為1.05；       W ¾ 彎矩作用方向的凈截面抵抗矩；(mm3)該處立柱跨中彎矩值最大，為：M= qL28 =3075393.5(N.mm)立柱承受拉力設計值為：N = 1.2GkA×L×B= 1.2×500×3400×1200/1000000=2448 (N)則：  smax=NA0 + MgW = 24481734.

16、749 +  3075393.51.05×58751.5 =51.3(N/mm2)可見：smax  f 所選立柱的強度滿足設計要求。6、立柱剛度校核幕墻立柱最大撓度：umax = 5qkL4384E.I =5×1.5264×34004384×70000×4219187 =8.982(mm)式中： umax ¾ 立柱最大撓度；(mm)

17、60; qk  ¾ 立柱承受的標準線荷載；(N/mm)       L  ¾ 立柱長度；(mm)       E  ¾ 立柱材料的彈性模量；(N/mm2)       I  ¾ 立柱橫截面主慣性矩；(mm4)

18、   根據規范對立柱剛度要求， 立柱的最大允許撓度為u=L180 且不大于20mm,即，  u=20 mm 可見， umaxu 所選立柱的剛度滿足設計要求。四、橫梁計算  標高：45.3m,HL-1綜合考慮橫梁所處位置的標高、幕墻的橫向分格寬度、所選橫梁型材，以下列情況最為不利，須作橫梁強度和剛度的校核。1、部位基本參數 該處幕墻位于主樓；最大標高為45.30m；飾面材料為玻璃，橫梁所受到的重力取為GK/A=500 N/m2；橫梁的計算長度取B=1200&

19、#160;mm；幕墻的縱向分格高度H= 1800mm。2、力學模型  橫梁與立柱相接，相當于兩端簡支。在幕墻平面內，橫梁受到飾面板材的重力作用，可視為均布線荷載qG；qG=1.2 GK/A.H =1.2×500 ×1800/106= 1.08(kN/m)在幕墻平面外，橫梁受到風壓等荷載作用，其受力面積為上左圖陰影部分；其中q是陰影面積承受的最大設計線荷載；q= 1.1824(kN/m)，相應的最大標準線荷載：qK=0.8445 (kN/m)因此橫梁是一個雙彎構件。3、幕墻橫梁(HL-0

20、1)參數:該處幕墻橫梁的橫截面參數如下:橫截面積：             A=981.1502 mm2橫截面X-X慣性矩：     IX=625950.9 mm4橫截面X-X最小抵抗矩： WX=17124.66 mm3橫截面Y-Y慣性矩：     IY=341991.9 mm4橫截面Y-Y最小抵抗矩： WY

21、=11398.02 mm3橫梁的材料為：          鋁合金(6063-T5)其強度設計值為：       f=85.5N/mm2；其彈性模量為：         E=70000 N/mm2。4、橫梁強度校核根據JGJ102-96幕墻橫梁截面最大應力滿足：smax= MXg.WX+ MYg.WYf

22、60;式中： smax  ¾ 橫梁中的最大應力 (N/mm2)MX ¾ 繞X軸(幕墻平面內方向)的彎矩設計值 (N.mm)MY ¾ 繞Y軸(垂直幕墻平面方向)的彎矩設計值 (N.mm)g ¾ 材料塑性發展系數，取為1.05；MX= qG.B28 = 1.08×120028 =194400(N.mm)MY= q.B212 = 1.1824×

23、1200212 =141888(N.mm)則：  smax=MXg.WX+ MYg.WY = 1944001.05×17124.66 +  1418881.05×11398.02 =15.85(N/mm2)可見：smax  f 所選橫梁的強度滿足設計要求。5、橫梁剛度校核該處幕墻橫梁最大撓度是umaxY、umaxX二部分的矢量和：umaxY = 2qkB4120EIY =2×0.8445×1200

24、4120×70000×341991.9 =1.22(mm)式中： umaxY ¾ 橫梁在幕墻平面外的最大撓度；(mm)       qk  ¾ 橫梁承受的標準線荷載；(N/mm)       B  ¾ 橫梁長度；(mm)       E&#

25、160; ¾ 橫梁材料的彈性模量；(N/mm2)       IY  ¾ 橫梁橫截面主慣性矩(對Y-Y軸)；(mm4)  橫梁在幕墻平面內由自重引起的撓度umaxX為：umaxX = 5qGKB4384EIX =5×1.2/1.2×12004384×70000×625950.9 = 0.618(mm)從而，橫梁的最大撓度為：umax =u

26、maxX 2+umaxY2 = 1.222 + 0.6182= 1.36(mm)   根據規范對橫梁的剛度要求， 橫梁的最大允許撓度為u=B/ 180 ，且不大于20mm。即，  u= 5.5556mm 可見， umaxu所選橫梁的剛度滿足設計要求。 五、玻璃計算  標高:45.3m,6鋼化鍍膜玻璃)綜合考慮玻璃所處位置的標高、玻璃分格寬度和高度以及玻璃的厚度等因素，以下列情況最為不利，須作玻璃的強度校核。

27、該處6鋼化鍍膜玻璃位于主樓；標高取為45.3 m；幕墻自重按500N/m2計，垂直于玻璃面的組合荷載設計值為1.7736 kN/m2，組合荷載標準值為1.2721kN/m2，所用玻璃長寬尺寸分別為a=1200mm，b=1800mm，玻璃厚度為6mm；玻璃跨中的強度設計值為fg=84 N/mm2。1、強度校核：玻璃板中最大應力根據規范，玻璃在垂直于幕墻平面的風荷載和地震的作用下，其最大應力按下式計算：s max = 6.y.W合.a2t2 式中： smax  ¾ 玻璃中的最大應

28、力 (N/mm2) ¾¾  跨中彎矩系數,0.1046 W合 ¾¾ 組合荷載設計值, kN/m2 a ¾¾  玻璃短邊邊長, mm t ¾¾  玻璃的厚度, mm則：smax= 6.y.W合.a2t2 = 6×0.1046×1.7736×92021000×62

29、; =26.17(N/mm2)可見：smax  fg 因此所選玻璃跨中的強度滿足設計要求。玻璃中部與邊緣溫度差產生的溫度應力，按下式計算：s邊=0.74.E.a.m1.m2.m3.m4.(TC-TS)£fg邊式中，E¾¾玻璃的彈性模量，取為70000N/mm2；a¾¾玻璃的線膨脹系數，取為0.00001；m1¾¾陰影系數，取為1.3；m2¾¾窗簾系數，取為1.1；m3¾¾玻璃面積系數，取為1.0604；m4¾¾邊緣嵌縫材料溫度

30、系數，取為0.4；(TC-TS) ¾¾玻璃中間部分與邊緣部分的溫度差，取為50；fg邊 ¾¾玻璃邊緣強度設計值，為19.5N/mm2。s邊=0.74.E.a.m1.m2.m3.m4.(TC-TS) =0.74×70000×0.00001 ×1.3×1.1×1.0604×0.4×50 =15.7096(N/mm2)可見，s邊 £fg邊因此玻璃由于中央與邊緣溫差所產生的應力滿足設計要求。 六、結構膠膠形計算&#

31、160; 標高:45.3m,D.C.983綜合考慮幕墻所處位置的標高、分格寬度和高度等因素，對下列不利處進行結構膠膠形設計(膠厚和膠寬)。該處玻璃幕墻位于主樓，屬全隱幕墻；標高為45.3m；風荷載標準值為WK= 1.272kN/m2。年最大溫差為DT = 80oC，建筑結構的最大層間變位角為q= 1/267。玻璃體積密度按gG=2.56噸/米3計，線脹系數為a=0.00001，厚度為t=12mm，垂直安裝 ，最大寬高尺寸分別為 1200mm，1800mm。采用D.C.983結構膠，結構硅酮密封膠短期強度設計值f1=0

32、0;.14N/mm2，結構硅酮密封膠長期強度設計值f2= 0.007N/mm2，結構膠完全固化后在溫差效應作用下的最大變位承受能力dT=0.15，結構膠完全固化后在地震效應作用下的最大變位承受能力dE=0.4。1、膠縫寬度(1)、風荷載作用所需膠縫寬度：Cs1=WK.短邊2000.f1  =1.272×12002000×0.14  = 5.45(mm)(2)、自重作用所需膠縫寬度：Cs1=t.gG.a.b2000.(a+b).f2=6×0.001×10×2.56×1200&#

33、215;18002000× (1200+1800)×0.007=5.93 (mm)取打膠寬度10mm。2、膠縫厚度(1)、溫度效應作用所需膠縫厚度：ts1 =DLdT.(2+dT)=1.620.1×(2+0 .15)= 3.494(mm)其中, ts1 ¾¾ 溫度效應作用所需打膠厚度     DL ¾¾ 玻璃的相對位移量(以長邊計)DL=L×|a鋁-a| &

34、#215; DT        =1800×|0.0000235 -0.00001| ×80         =1.62 (mm)     a鋁 ¾¾ 為鋁材的線膨脹系數0.0000235。(2)、地震作用所需膠縫厚度：ts2 =y.b.qdE.(2+dE)=0.6&#

35、215;1800×1/3000.4×(2+0.4)=3.76 (mm)其中，y ¾¾ 膠縫變形折減系數,取0.6取打膠厚度為6mm。所以，結構膠膠形設計為：寬度10mm×厚度6mm。 七、幕墻組件的固定塊及其間距計算  標高:45.3m,GJK-01綜合考慮幕墻所處位置的標高、分格尺寸等因素，對下列不利處進行固定塊設計計算。該處幕墻位于主樓，標高取為45.3m，幕墻自重按500N/m2計；標準荷載為WK合= 1.272kN/m2；設計荷載為W合= 1.7736k&#

36、160;N/m2。幕墻組件尺寸為a×b為 1200mm×1800mm。固定塊為雙面的壓塊，材質為鋁合金(6063-T5)，彈性模量為70000N/mm2，抗彎強度設計值為85.5N/mm2；尺寸b1×h×t為50mm×42mm×6.5mm；安裝間距不超過d=400mm。每個固定塊由1個M6的螺栓固定。1、固定塊強度校核螺孔中心至固定塊受力頂端的距離L=21mm。固定塊的凈截面比：A1A0=(50 - 1×6 ) 50= 0.88固定塊的截面抵抗矩折減系數取h

37、0;=1固定塊的截面慣性矩：I= b1 12 .t3  = (50 -1×6) 12×6.53=1006.9583(mm4)固定塊的截面抵抗矩：Wmin=It/2. h=1006.9583 6.5/2×1=309.8333(mm3)固定塊承受荷載的面積為：A=a.d2=1000×4252×10-6 =0.2125(m2)固定塊承受荷載設計值為：P=1.5×A.W合 =1.5× 0.2125

38、5;1.494×1000=618.375 (N)固定塊承受荷載標準值為：PK=1.5×A.WK合 =1.5× 0.2125×1.272×1000=409.2 (N)固定塊承受彎矩值為：M=618.375×21= 12985.875(N.mm)對雙面固定塊，計算強度時其彎矩值應為單面固定塊的二倍，從而：M=25971.75(N.mm)固定塊的最大應力值為：s=MWmin  =25971.75  309.8333  =

39、83.825 (N/mm2)<85.5N/mm2可見固定塊的強度滿足設計要求。2、固定塊剛度校核固定塊的最大撓度為：u=PK.L33.E.I =409.2×2133×70000×1006.9583 =0.0166(mm)<L/150=21 /150=0.14 (mm)。可見固定塊的剛度滿足設計要求。3、固定塊連接螺栓強度校核能承受的最大拉力為：N=170×1×p×4.917524 =3228.696 (N)P0 =1056.756N從而，N&g

40、t; P0可見其強度滿足設計要求。 八、橫梁與立柱連接計算 標高:84.8m,HL-1+CDSL-1綜合考慮幕墻所處位置的標高、分格尺寸等因素，對下列不利處進行橫梁與立柱連接強度計算。該處幕墻位于主樓，標高為45.3m，幕墻自重按GK/A=500N/m2計；設計荷載為W合= 1.7736kN/m2。幕墻分格寬度B=1200mm，橫梁上分格高度H1=1800mm。 下分格高度H2=1000mm。 立柱材料為鋁合金(6063-T5)，局部壁厚為5mm。橫梁材料為鋁合金(6063-T5)，局部壁厚為3mm。角碼材料為鋁合金(6063-T5)

41、，壁厚為4mm。角碼由2個M6的螺栓與立柱連接，螺栓承受水平和垂直組合剪切力作用。1、荷載計算(1)、水平荷載：橫梁上分格塊傳到橫梁上的力為：N1上=W合.B28 =1.7736×12002×10-38 =186.75(N)橫梁下分格塊傳到橫梁上的力為：N1下=W合.B28 =1.7736×12002×10-38 =186.75 (N)從而，N1= N1上+N1下=373.5(N) (2)、垂直荷載：N2=1.2×B/2×H1×GK/A=1.2×

42、1200/2×1800×500×10-6=450(N)(3)、組合荷載：N=N12 + N22= 373.52 + 4502=584.8(N)2、與立柱相連接的螺栓個數n1計算，立柱的局部承壓校核：(1)、每個螺栓的承載力：NbV =p×4.917524×120 =2279.08(N)n1=N NbV=584.8 2279.08  =0.26(個)，取n1=2個。(2)、立柱局部承壓能力：NbC= n1. d.t.1

43、20=2×6×5×120=7200(N)>N=670.8679(N) (3)、角碼局部承壓能力：NbC= n1. d.t.120=2×6×4×120=5760(N)>N=584.8(N)可見，橫梁與立柱的連接滿足設計要求。 九、立柱與支座連接計算 標高:45.3m,CDSL-1+GZ-01綜合考慮幕墻所處位置的標高、分格尺寸等因素，對下列不利處進行立柱與支座連接強度設計計算。該處幕墻位于主樓，標高取為45.3m，幕墻自重按GK/A=500N/m2計；設計荷載為W合=

44、0;1.7736k N/m2。幕墻分格寬度B=12000mm，立柱長度(樓層高度)為H=3400mm。立柱材料為鋁合金(6063-T5)，局部承壓強度為120N/mm2，立柱連接處壁厚t1=5mm。支座材料為鋼材(Q235.t16mm)，局部承壓強度為320N/mm2，支座壁厚t2=6mm。立柱的固定方式為雙系點，即立柱左右兩側均與支座連接。立柱與支座的連接螺栓：2個M12 。1、荷載計算水平荷載：N1=1.7736×1200×3400×10-3=7236.88(N)垂直荷載：N2=1.2×500×1200×340

45、0×10-6=2448(N)組合荷載：N= 7236.8822 + 24482=7638.8(N)2、螺栓個數計算每個螺栓的承載力：NbV=2×p×10.105624×120 =19249.75(N)n=6117.9  19249.75 =0.317(個)，取2個。3、局部承受能力校核立柱局部承壓能力：NbC=2×2×12×5×120=28800(N)>6117.9(N)支座承局部壓能力：NbC=2×2×12×

46、6×320=92160(N)>6117.9(N)可見立柱與支座的連接設計安全。 十、支座計算 標高:45.3m,GZ-01綜合考慮幕墻所處位置的標高、分格尺寸等因素，對下列不利處進行支座強度設計計算。該處幕墻位于主樓，標高取為45.3m，幕墻自重按Gk/A=500N/m2計；設計荷載為W合= 1.7736k N/m2。幕墻分格寬度B=1200mm，立柱長度(樓層高度)為H=3400mm。選用的支座為GZ-01，其材質為鋼材(Q235.t16mm)；支座端部的橫截面積A0=1200mm2，橫截面抵抗矩Wmin=10000mm3。立柱的固定方

47、式為雙系點，即立柱左右兩側均與支座連接。幕墻立柱連接螺栓的中心離支座端部橫截面形心的水平距離d1=250mm，垂直距離d2=0mm。1、荷載計算單獨一個支座承受如下荷載：水平荷載：N= B×H×W合/2 = 1000×3800×10-6 ×1.494×103/2 =2448(N)垂直荷載：V= B×H×1.2Gk/A /2 = 1200×3400×10-6 ×1.2×500&#

48、160;/2 =1224(N)支座端部橫截面所受最大彎矩值為：M= N×d2 +V×d1 =2448×0+1224×250 =306000(N.mm)2、支座強度校核：正應力:s=NA0+M1.05×Wmin  =2448 1200  + 3060001.05×10000  =32.5009(N/mm2)<f=215 N/mm2組合應力:s合=s2+3×(VA)2

49、60;=32.50092+3×(12241200)2  =32.868(N/mm2)<1.1×f=236.5 N/mm2可見支座的設計安全。  十一、支座與埋件連接計算 標高:45.3m,支座：GZ-01綜合考慮幕墻所處位置的標高、分格尺寸等因素，對下列不利處進行支座與埋件連接強度設計計算。該處幕墻位于主樓，標高取為45.3m，幕墻自重按GK/A=500N/m2計；設計荷載為W合= 1.7736kN/m2。幕墻分格寬度B=1200mm，樓層高度為H=3400mm。立柱的固定方式為雙系點，即立柱左右兩

50、側均與支座連接。支座材質為鋼材(Q235.t16mm)，與預埋件采用直角焊縫焊接，焊腳高為6mm(焊腳高度在計算時乘0.7)，一個支座的焊接焊縫的有效計算橫截面積A0=720mm2，抵抗矩Wmin=42000mm3。幕墻立柱連接螺栓的中心離支座端部焊縫橫截面形心的水平距離d1=250mm，垂直距離d2=0mm。1、荷載計算單獨一個支座的焊接焊縫承受如下荷載：水平荷載：N=B×H×W合/2 =1200×3400×10-6 ×1.7736×103/2=3618.1(N)垂直荷載：V= B×H

51、5;1.2GK/A/2=1200×3400×10-6×1.2×500 /2=1224(N)焊縫受到的最大彎矩值為：M= N×d2 +V×d1 =3618.1×0+1224×250 =306000(N.mm)2、焊縫強度的校核：s合= (sf bf)2+ (tf)2  = (N1.22×A0 + M1.22×Wmin)2+ (VA0)2

52、=(3168.1.61.22×720+3060001.22×3400)2+(1224720)2  =11.525 (N/mm2)<f=160 N/mm2式中, bf ¾¾1.22為承受靜力荷載和間接承受動力載的結構中，正面角焊縫的強度設計值增大系數；可見焊縫強度滿足設計要求。 十二、幕墻預埋件計算 標高:45.3m,YMJ-1綜合考慮幕墻所處位置的標高、分格尺寸、預埋件的埋設位置、砼標號等因素，對下列不利處進行預埋件設計計算。該處幕墻位于主樓，使用的砼標號為C30，標高

53、取為45.3m，幕墻自重按500N/m2計；標準組合荷載為WK合=1.2721kN/m2；設計組合荷載為W合=1.7736kN/m2。幕墻分格寬度為1200mm，樓層高度為3400mm。錨筋選用I級鋼筋，錨筋直徑10mm，共4根分2層，外層錨筋間距為90mm；錨板為8mm×300mm×150mm的Q235鋼板。固定立柱的螺栓中心至預埋件錨板形心的水平、垂直距離分別為：d1=250mm，d2=0mm。 1、受力分析預埋件采用側埋形式，如圖所示。垂直剪力為:V= B×H×1.2GK/A  =1200×3400

54、×10-6×1.2×500  =2448(N)水平拉力為:N= B×H×W合  =1200×3400×10-6×1.7736×103  =7236.288(N)彎矩為:M=V.d1+N.d2  =2448×250 +7236.288×0  =612000(N.mm)2.錨筋最小截面積計算:當有剪力、法向拉力和彎矩共同作用時,預埋件錨筋按下兩式計算,并應大于其最大值：A

55、S=V ar. aV. fY+ N 0.8 ab. fY+M ar. ab. fY.zAS= N 0.8 ab. fY+M 0.4 ar. ab. fY.z式中V¾¾剪力設計值(N);N¾¾法向壓力設計值(N);M¾¾彎矩設計值(N.mm);ar ¾¾錨筋層數影響系數;av ¾¾錨筋受剪承載力系數;

56、ab ¾¾錨板彎曲變形折減系數;d¾¾錨筋直徑;t ¾¾錨板厚度;z¾¾外層錨筋中心線之間的距離;fc ¾¾混凝土軸心受壓強度設計值15(N/mm2);fY ¾¾鋼筋抗拉強度設計值210(N/mm2);錨筋層數影響系數ar =1 ；錨板彎曲變形折減系數ab=0.6+0.25td ；=0.6+0.25×8  10=0.8錨筋受剪承載力系數(aV

57、>0.7時,取0.7)aV=(4.0-0.08d)fcfY=(4.0-0.08×10)15210=0.8552從而，取aV=.7AS=V ar. aV. fY+ N 0.8 ab. fY+M ar. ab. fY.z=2448 1×0.7×210+ 7236.288 0.8×0.8×210+612000 1×0.8×210×90  =106.22(mm

58、2)AS= N 0.8 ab. fY+M 0.4 ar. ab. fY.z=7236.288 0.8×0.8×210 +612000 0.4×1×0.8×210×90=134.81(mm2)可見，所需錨筋最小截面積為：134.81(mm2)3.法向壓力校核按規范要求法向壓力N<0.5fc.A，即：7236.288 (N)<0.5×15 ×45000 =337500(

59、N)4.預埋件錨筋確定選擇4f10，錨筋總面積為：4×p×1024 =314.1593(mm2)> 134.81(mm2) 十三、立柱伸縮縫設計計算立柱材料為鋁合金(6063-T5)。立柱在年溫差影響下的最大變形量為：DL =a.DT.L=0.0000235×80×3380=6.3544(mm)其中，a¾¾ 為鋁材的線膨脹系數，0.0000235；DT¾¾年最大溫差80；L¾¾ 立柱最大長度3380mm。考慮誤差為5mm，取立柱伸

60、縮縫為20mm，20-5=15mm>DL=6.3544mm可見伸縮縫適應年溫差變化。十四、幕墻鋁板板塊計算  標高:45.3m,復合鋁板(4mm)綜合考慮所采用的板材所處位置的標高、板材分格寬度和高度以及板材的厚度等因素，以下列情況最為不利，須對其強度和剛度進行校核。該處幕墻飾面材質為復合鋁板(4mm)，位于主樓；標高為45.3m；幕墻自重按300N/m2計；垂直于板面的組合荷載設計值為 W合= 1.7736kN/m2，組合荷載標準值為WK合= 1.272kN/m2，最大長寬尺寸分別為a= 1200mm，b=1800mm，

61、60;板厚度為t=4mm；板的強度設計值為f=34N/mm2，彈性模量為E=40600N/mm2，泊松比v=0.25。1、板的強度和剛度校核：(1)、板強度校核： 板上布置2道橫向加強筋，一道豎向加強筋，就板的受力情況可分為D板和E板，D板板中所受到的彎矩值大于E板板中彎矩值；在加強筋處板受到負彎矩作用，在D板和E板相鄰處采用其平均負彎矩值來計算。LX =600LY =600LXLY =1 m1=0.032885m01=-0.07277m02=-0.066425f1=0.00237板中受到的最大應力為：s中=6.m1.W合.L2 t2

62、 =6×0.032885×1.7736×0.001×6002 42 = 13.24(N/mm2)式中,m1  為D板中最大彎矩系數。考慮板大撓度影響應力計算的折減系數h=0.64，則(h值是根據q=W合.L41000E.t4 =97.79 ，查表得出)：s中=14.0085×0.64=8.965 (N/mm2)s中<f= 34N/mm2 板在加強筋處的最大應力為：s支1=6.m01.W合. L 2 t

63、2 =6×0.07277×1.772×0.001×6002 42= 21.36(N/mm2)式中, m01  為板在加強筋處的二塊D板相交處的最大彎矩系數;考慮板大撓度影響應力計算的折減系數h ，則：s支1=21.36×0.64=13.67 (N/mm2)s支1<f=34 N/mm2同理可得：s支2=11.324 (N/mm2)求s支2 時采用的彎矩系數為m02  為板在D板和E板相交加強筋處的最大彎矩系數的平

64、均值。s支2<f=34 N/mm2可見，板的強度滿足設計要求。(2)、板剛度校核D板跨中的撓度u為板中的最大撓度，按下式計算：u=f1. Wk合.L4.10-3 E.t3/12(1-v2) =0.00237×1.272×6004 ×10-3 40600×43/12(1-.252) =1.658(mm)式中，f1¾¾D板中最大撓度系數；考慮板大撓度影響撓度計算的折減系數h=0.64，則(h值是根據q=W K合.a41000E.t4 =97.7

65、9 ，查表得出)：u =1.658×0.64=1.061(mm)    板中允許的最大撓度值u為板短邊的1/100，并且小于30mm；即：u=5.88mm可見，u£u從而，板中最大撓度滿足設計要求。2、加強筋強度和剛度校核選用加強筋材料為鋁合金(6063-T5)，主筋名稱為鋁通30x45x2.5，對彎曲中心軸其橫截面參數為：慣  性  矩 I：94479.16mm4 ；抵抗矩 WMIN ：4199.074mm3 ；其彈性模量E

66、：70000N/mm2 ；強度設計值f：85.5N/mm2 。次筋名稱為鋁通30x45x1，對彎曲中心軸其橫截面參數為：慣  性  矩 I：25526mm4 ；抵抗矩 WMIN ：922mm3 ；其彈性模量E：70000N/mm2 ；強度設計值f：85.5N/mm2 。加強筋的布置形式：板短邊中間一道，對板的長邊等分布設2道。(1)、次筋強度和剛度校核次筋受梯形荷載作用。次筋強度校核M=W合. LY24.(3 LX2 -LY2)

67、0; =1.7736×600×0.00124.(3×6002 - 6002)  =1064.3(N.mm)s=M1.05WMIN  =1064.31.05×922  = 1.09(N/mm2)<f=85.5 N/mm2 次筋傳到主筋上的集中力為:設計值P=W合4.(2.LX.LY -LY2)  =1.772×0.0014.(2×600×600-6002)

68、60;= 159.64(N)標準值PK=WK合4.(2.LX.LY -LY2)  =1.272×0.0014.(2×600×600-6002)  = 114.48(N)次筋剛度校核u=WK合. LY1920.E.I( 25.LX4 -10.LY2.LX2+LY4)  =2.52×600×0.0011920×70000×25526 ×( 25×6004 -10

69、×6002×6002+6004) = 1.0015(mm)<Lx 100= 6.2(mm)，且不超過20mm。(2)、主筋強度和剛度校核主筋受雙三角形荷載和次筋傳來的集中力P的作用。主筋強度校核M=14.W合. LY3+P.LY  =14 ×1.7736×0.001×6003+159.64×600  = 191558.4(N.mm)s=M1.05WMIN  =191558.41.05×419

70、9.074  =43.44 (N/mm2)<f=85.5 N/mm2 主筋剛度校核u=1E.I.(7.WK合. LY564+ PK.LY3 3) =1 70000×94479.16.(7×1.272×0.001×600564 +114.48×6003 3) =2.323 (mm)<a 100= 11.75(mm)，且不超過20mm。可見，加強筋的強度和剛度滿足設計要求。十一、

71、短槽固定式石材板塊計算 標高:45.3m,MU150綜合考慮短槽固定式石材所處位置的標高、石材的寬度和高度以及石材的厚度等因素，以下列情況最為不利，須作設計計算。該處石材位于主樓；標高取為45.3m；采用短勾固定石材。每平方米的幕墻自重Gk/A 按800N/m2計，垂直于石材面的組合荷載設計值為1.7736kN/m2；組合荷載標準值為1.272kN/m2。石材分格寬高分別為936mm，600mm 圖中尺寸如下：a0=1050mm，¾¾石材邊長；a1=180mm，¾¾短勾中心至石材邊緣的距離；a =690mm，

72、90;¾石材計算邊長；b0=860mm，¾¾石材另一邊邊長；b =860mm，¾¾石材另一邊計算邊長；t =25mm，¾¾石材計算厚度；t1=9mm，¾¾石材槽口單側厚度；t2=4mm，¾¾短勾厚度；b2=60mm，¾¾短勾寬度；h1=20mm，¾¾石材開槽深度；h2=17mm，¾¾短勾插入石材的深度。石材的強度等級為MU150，抗彎強度設計值f= 4.7N/mm2；抗剪強度設計值ft=2.3&#

73、160;N/mm2；彈性模量為10000N/mm2；重量體積密度為2.7噸/m3；泊松比為.125；線脹系數為0.000008。固定石材的短勾材質為不銹鋼；其抗剪強度設計值為fts=120N/mm2。由于ba£2，所以石材的受力情況可按四點支承考慮。1、強度校核：(1)、石材在垂直于幕墻平面的風荷載和地震的作用下，其板中、板邊最大應力分別按下式計算：s max = 6.y.W合.L2 1000×t2 s max1 = 6.y 1.W合.L2 1000×t2

74、;式中：smax ¾¾ 石材板中的最大應力 (N/mm2)；smax1 ¾¾石材板邊緣的最大應力 (N/mm2)；  ¾¾ 板中最大彎矩系數；1 ¾¾  板板邊緣最大彎矩系數；W合¾¾ 組合荷載設計值( kN/m2)；L ¾¾  a、b中較大者( mm)；t ¾¾ &#

75、160;石材的計算厚度( mm)；從而：smax=6×0.1148×1.7736×8602 1000×252  =1.4893(N/mm2)  fsmax1=6×0.1436×1.7736×6002 1000×252  =0.880(N/mm2)  f(2)、石材在開槽部位受剪，其剪應力按下式計算：tmax石 =3. W合.a0.b0 4.n.b2.t1. b

76、0;式中： tmax石  ¾ 石材中的最大剪應力 (N/mm2)；n   ¾¾  石材單邊短勾數量，為2個；b   ¾¾  石材抗剪調整系數，為0.83；則：t max石 =3×1.8272×0.001×936×600  4×2×60×9×0.83=0.951(N/mm2)

77、60; ft因此所選石材的強度滿足設計要求。(3)、短勾承受剪力，其剪應力按下式計算：tmax勾 = W合.a0.b0 2.n.b2.t2. b1 式中： tmax勾  ¾ 短勾中的最大剪應力 (N/mm2)；b1  ¾¾  短勾抗剪調整系數，為1.25。則：t max勾 =1.7736×0.001×936×600  2×2×6

78、0×4×1.25=2.1484(N/mm2)  fts因此短勾的強度滿足設計要求。2、石材板中、板邊最大撓度u、u1分別按下式計算：u=Y. W合k.L4E.t3/12(1-v2) u1=Y1. W合k.L4E.t3/12(1-v2) 式中，u  ¾¾石材板中最大撓度；u1  ¾¾石材板邊最大撓度；Y  ¾¾石材板中最大撓度系數；Y1 ¾¾石材板邊最大

79、撓度系數；W合k¾¾垂直于石材平面方向的荷載與作用的標準值(kN/m2)；E  ¾¾石材的彈性模量(N/mm2) ；v  ¾¾石材的泊松比 ；u=.0189×1.272×10-3×6004  10000×253/12(1- 0.1252) =1.0265(mm)u1=0.0158×1.272×10-3×6004  10000×253/12

80、(1-0 .1252) =0.8581(mm)石材允許的最大撓度值u為石材板短邊的1/100，并且小于30mm，即：u=6.9 mm。可見，u,u1£u從而，石材最大撓度滿足設計要求。附錄一、符號說明s     ¾¾¾ 截面最大應力設計值f      ¾¾¾ 材料強度設計值bZ     ¾¾

81、0; 陣風系數mZ     ¾¾¾ 風壓高度變化系數mS     ¾¾¾ 風荷載體型系數DT     ¾¾¾ 年溫度變化值fg       ¾¾¾ 玻璃強度設計值fa

82、0;   ¾¾¾ 鋁合金強度設計值fs       ¾¾¾ 鋼材強度設計值a      ¾¾¾ 材料線膨脹系數E      ¾¾¾ 材料彈性模量a      ¾¾¾ 玻璃短邊邊長b      ¾¾¾ 玻璃長邊邊長t
