1、目 錄1 總則2 術語3 一般規定4 交工技術文件的格式5 工序質量控制表實施規定6 交工技術文件的內容7交工技術文件的編制8 交工技術文件的歸檔附錄A 化學工業工程建設交工技術文件表格附錄A.1 通用類交工技術文件表格附錄A.2 機械設備類交工技術文件表格附錄A.3 靜止設備及儲罐類交工技術文件表格附錄A.4 管道類交工技術文件表格附錄A.5 鋼結構類交工技術文件表格附錄A.6 鍋爐類交工技術文件表格附錄A.7 電氣類交工技術文件表格附錄A.8 自動化儀表類交工技術文件表格附錄B 化學工業工程建設過程控制技術文件表格附錄B.1 通用類過程控制技術文件表格附錄B.2 機械設備類過程控制技術文件

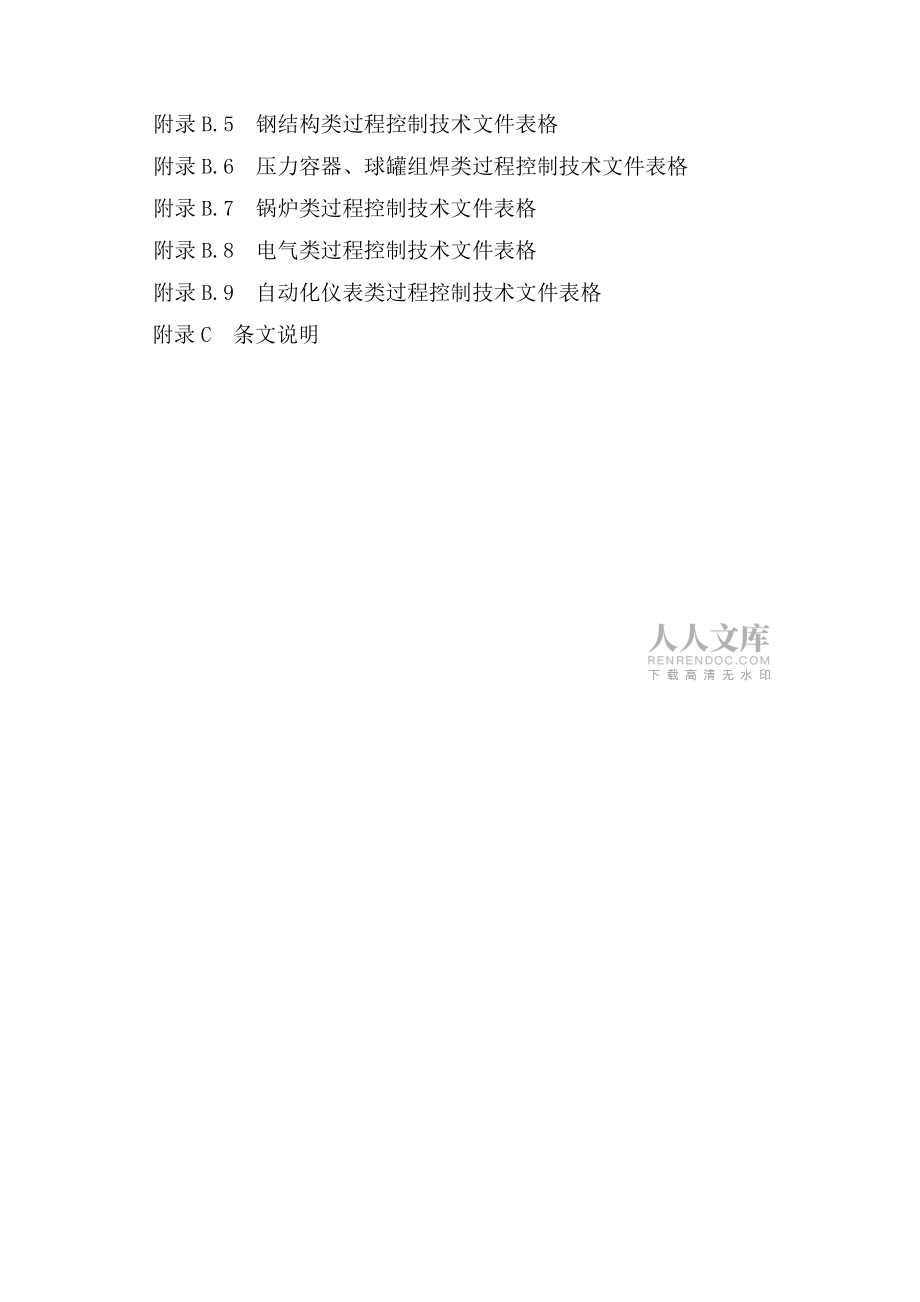

2、表格附錄B.3 靜止設備及儲罐類過程控制技術文件表格附錄B.4 管道類過程控制技術文件表格附錄B.5 鋼結構類過程控制技術文件表格附錄B.6 壓力容器、球罐組焊類過程控制技術文件表格附錄B.7 鍋爐類過程控制技術文件表格附錄B.8 電氣類過程控制技術文件表格附錄B.9 自動化儀表類過程控制技術文件表格附錄C 條文說明1 總則1.0.1 為適應本工程建設需要，規范交工技術文件管理，制訂本標準。1.0.2 本標準適用于本工程中設備、管道、電氣、自動化儀表等安裝工程交工技術文件。1.0.3 建筑工程執行陜西省建筑工程施工質量驗收技術資料統一用表、鍋爐、壓力容器、壓力管道、起重設備交工技術文件格式和內

3、容，應按國家標準及有關行業標準或工程所在地建設行政主管部門的規定執行。1.0.4 工程質量檢驗評定交工技術文件的格式和內容應按國家現行標準GB50300-2001建筑工程施工質量檢驗評定統一標準和GB50252-2010工業安裝質量檢驗評定統一標準的規定執行。2 術語2.0.1 工程名稱：指合同約定的工程名稱。2.0.2 單元名稱：是工程的組成部分，也可稱單項工程。2.0.3 傳動設備：配有驅動裝置并以運動的作用部件為主的機械。2.0.4 靜設備：以靜置的作用部件為主的機械。2.0.5 機組：由幾種不同傳動設備、靜設備及自動檢測系統等組合而成，能共同完成特定任務的機械聯合體。2.0.6 中間交

4、接：單項（位）工程或部分裝置按設計文件所規定的范圍完成，并經管道系統和設備的內部處理，電氣和儀表的調試及單機試車合格后，施工單位和建設單位所做的交接。2.0.7 工程交接：工廠全部裝置在予試車完成后，施工單位和建設單位按規定內容所做的交接。3 一般規定3.0.1交工技術文件的填寫必須真實、準確、及時、字跡清楚，不得隨意涂改，紙面、圖面應整潔，語言應簡練規范。 3.0.2 歸檔資料必須交付原件，不得用易褪色的書寫材料書寫、繪制。3.0.3 交工技術文件的簽字手續和蓋章必須齊全。3.0.4 交工技術文件的施工記錄應符合下列規定：3.0.4.1 施工記錄用紙規格應為A4；3.0.4.2 表格編號放在

5、記錄表的右上方，為宋體5號字；3.0.4.3 表格中表頭左側欄內可填入施工企業的徽標；表頭中部表格名稱為宋體加粗三號字；其他各欄文字為標準宋體五號字；錄入文字宜為五號楷體。3.0.4.4 表格頁邊距按下列規定設置：1）豎排版的表格邊框距左邊25mm、距上邊25mm、距右邊20mm、距下邊20mm；2）橫排版的表格邊框距左邊20mm、距上邊30cm、距右邊20mm、距下邊20mm。3.0.4.5表格邊線寬應為1.0磅，內線寬應為0.5磅。3.0.5交工文件大于A4紙的應折疊成A4紙大小，小于紙的應粘貼在A4紙上。3.0.6案卷不宜過厚，一般不超過40mm。4 交工技術文件的格式4.0.1 本標準

6、技術文件分為交工記錄和過程記錄，交工記錄是指必須向業主提交的技術文件，質量工序控制表、AR、BR級別的記錄及主要質量證明文件、檢驗報告作為交工記錄；其他作為施工工序控制、見證、追溯的過程記錄，由施工單位存檔，不作為交工技術文件。為了保證技術文件表格的協調一致，過程表格作為本標準附件。4.0.2 本標準對兩個或兩個以上專業工程共同使用的表格，統一歸入通用類表格。4.0.3 本標準交工技術文件的格式分為八類共267種。每類格式編號，按下列規定執行。4.0.3.1 通用類表格的編號為“1”字頭，共包括44種表，其中交工表格31種，過程表格13種，表的具體格式應符合本標準附錄表H-101至表H-144

7、的規定。4.0.3.2 傳動設備類表格的編號為“2”字頭，共包括36種表，其中交工表格22種，過程表格14種，表的具體格式應符合本標準附錄表H-201至表H-236的規定。4.0.3.3 靜設備類表格的編號為“3”字頭，共包括28種表，其中交工表格27種，過程表格1種，表的具體格式應符合本標準附錄表H-301至表H-339的規定。4.0.3.4 管道類表格的編號為“4”字頭，共包括36種表，其中交工表格14種，過程表格22種，表的具體格式應符合本標準附錄表H-401至表H-436的規定。4.0.3.5 鋼結構類表格的編號為“5”字頭，共包括8種表，其中交工表格3種，過程表格5種，表的具體格式應

8、符合本標準附錄表H-501至表H-508的規定。4.0.3.6 電氣類表格的編號為“6”字頭，共包括61種表，其中交工表格8種，過程表格53種，表的具體格式應符合本標準附錄表H-601至表H-661的規定。4.0.3.7 自動化儀表類表格的編號為“7”字頭，共包括35種表，其中交工表格7種，過程表格28種，表的具體格式應符合本標準附錄表H-701至表H-735的規定。4.0.3.8 工業爐類表格的編號為“8”字頭，包括8種表，全為需要交工的表格，表的具體格式應符合本標準附錄B表H-801至表H-808的規定。4.0.4 當必須增加新的交工技術文件格式時，應根據設計文件要求和標準規范的有關規定，

9、由相關單位共同協商制訂。5 工序質量控制表實施規定5.0.1 工序質量控制表是對施工對象的主要工序進行質量控制的表格。在工序的控制等級中，凡帶有“R”的都應有規定的記錄表、檢（試）驗報告等格式，用以填寫有關數據和要求內容。5.0.2 工序質量控制分為A（或AR）、B（或BR）、C（或CR）三個等級。對每一控制等級，必須進行嚴格的聯合檢查。當對AR、BR、CR等控制等級進行聯合檢查時，施工隊（組）必須提供有關的施工記錄或有關的檢（試）驗報告。5.0.3 各質量控制等級的檢查應符合下列規定：5.0.3.1 A（或AR）級，應由建設單位、管理單位、監理單位、施工單位聯合檢查。5.0.3.2 B（或B

10、R）級，應由管理單位、監理單位、施工單位聯合檢查。5.0.3.3 C（或CR）級，應由施工單位檢查。5.0.3.4 對各等級的聯合檢查，必須在施工單位自檢合格后進行。5.0.3.5 對于沒有管理單位的工程項目，應由建設單位、監理單位、施工單位聯合檢查。5.0.3.6 在各等級聯合檢查中，當某一工序施工質量符合要求后，檢查各方應在簽名欄中履行簽證手續，施工單位方可進行下一工序施工。6 交工技術文件內容6.0.1 當工程交接時，向建設單位交付的施工技術文件包括下列內容：1）工程技術專題會議記錄；2）開工報告、竣工報告、中間交接證書、工程交接證書；3）設備、材料、半成品的質量證明文件和按規定進行抽查

11、的檢測、復驗報告；4）設計變更文件，設備材料代用單；5）建筑工程交工文件； 6）設備安裝工程交工文件；7）管道安裝工程交工文件；8）電氣安裝工程交工文件；9）儀表安裝工程交工文件；10）單位工程質量評定資料；11）竣工圖；12）工程質量事故處理記錄。7 交工文件的編制7.1 交工文件的分類和組卷7.1.1在工程開工時，建設單位、管理單位、監理單位、施工單位各方應對交工文件編制要求及細節進行商討，確定交工文件的編制規定，以便做到各施工單位歸檔文件的統一并符合檔案管理歸檔要求。7.1.2 交工文件應按專業工程分類組卷，按單位工程或單元工程組冊，并應符合下列要求： 1 ) 建筑工程類（包括鋼結構和水

12、暖衛設備、管道）應按單位工程編制。設備附屬的鋼操作平臺應分別編入設備安裝工程類交工文件中； 2 ) 設備安裝工程類應按設備位號順序、安裝工序順序編制。同一臺設備的記錄放置在一起，輔機應編入主機設備項目中。設備的保溫、保冷、脫脂、防腐等交工文件應一并編入； 3 ) 管道安裝工程類（包括室外給排水工程）應按安裝工序順序編制。保溫、保冷、脫脂、防腐及閥門檢驗、調試等交工文件應一并編入； 4）電氣安裝工程類應按供配電系統每臺設備和系統位號順序編制； 5）儀表安裝工程類應按控制檢測系統位號順序編制。7.1.3 交工文件組卷、組冊的次序和要求應符合下列規定：1) 交工文件第一卷為綜合卷，依次為建筑工程卷、

13、設備安裝工程卷、管道安裝工程卷、電氣安裝工程卷、儀表安裝工程卷、竣工圖卷。2) 綜合卷內容包括交工文件總目錄、交工文件說明、工程技術專題會議記錄、開工報告、工程質量事故處理記錄、工程中間交接證書、工程交接證書、單位工程質量評定資料等綜合性交工文件；3)各專業工程卷的組冊次序為：各單位工程或單元工程施工交工記錄、設計變更文件、設備材料代用審批單文件冊；設備、原材料、半成品質量證明文件冊（包括按規定進行抽查的檢測、復驗報告）；各冊可根據資料多少設立分冊，各分冊設子目錄，交工文件總目錄、交工文件說明放在第一分冊。4)設備、原材料、半成品質量證明文件冊可只提交一份原件。設備、原材料證明文件按品種、規格

14、、材質、質量證明文件類型等分類、順序編制，列明目錄，便于查找。5）竣工圖應單獨組卷，按設計圖紙編號順序組裝成冊。7.2 竣工圖的編制7. 2.1 竣工圖必須如實反映所建工程的實際情況，應使用最終版施工圖。7. 2.2 在施工過程中當施工圖的內容發生設計變更時，應符合下列規定。1） 施工圖內容有一般性設計變更，由施工單位在竣工圖修改部位附近加蓋修改章，并注明設計變更編號。2）施工圖內容有重大設計時應重新繪制竣工圖。由于設計原因造成的，由設計單位負責繪制；由于施工原因造成的，由施工單位負責繪制。由于其他原因造成的，由建設單位或其委托設計單位繪制。7. 2.3 竣工圖必須加蓋“竣工圖”專用章?！翱⒐?/p>

15、圖”專用章宜蓋在圖簽上方空白處?！翱⒐D”專用章式樣應符合下圖的規定。80竣 工 圖77777155020202020 施工單位編 制 人審核人技術負責人編制日期監理單位總 監現場監理注：1、所有尺寸均為凈尺寸。2、邊線寬應為1.5mm，內線寬應為0.5mm。3、“竣工圖”三個字應用1號黑體字，其他字應用小4號仿宋字體。8 交工技術文件歸檔8.0.1 實行總承包的建設項目，各施工分包單位負責整理、匯總分包范圍內的交工技術文件，交總承包單位統一進行核查、匯總、由總承包單位交付建設單位歸檔。8.0.2 不實行總承包的建設項目，施工單位應負責整理匯總承包范圍內的交工技術文件，交建設單位統一進行核查、

16、匯總歸檔。8.0.3 施工單位所提交的交工技術文件套數按合同約定約定執行。附錄A 化學工業工程建設交工技術文件表格附錄A.1 通用類交工技術文件表格1、封面2、封面3、交工技術文件總目錄4、交工技術文件目錄5、開工報告6、工程中間交接證書7、工程交接證書8、工程技術文件編制說明9、工程聯絡單10、工程聯絡單一覽表11、設計變更一覽表12、隱蔽工程記錄13、圖紙會審記錄14、焊工登記表15、無損檢測人員登記表16、開箱檢驗記錄17、材料質量證明文件書一覽表18、安全閥調整檢驗一覽表19、基礎復驗記錄20、基礎沉降觀測記錄21、安全附件安裝檢驗記錄22、防腐蝕施工工序質量控制表23、防腐蝕施工質量

17、驗收記錄24、絕熱施工工序質量控制表25、絕熱施工質量驗收記錄26、光譜分析報告27、金相檢測報告28、材料性能試驗報告29、化學分析試驗報告30、超聲波測厚報告31、熱處理報告32、磁粉探傷報告33、滲透檢測報告34、超聲波檢測報告35、射線檢測報告（一）36、射線檢測報告（二）37、陰極保護安裝檢測報告封 面案卷號：第 / 卷第 / 冊化學工業工程建設交工技術文件工程名稱： 施工單位： 監理單位： 管理單位： 建設單位：技術負責人：編制人： 年 月 日封 面案卷號：第 / 卷第 / 冊化學工業工程建設交工技術文件工程名稱： 單元名稱： 工程分類： 施工單位： 監理單位： 管理單位： 建設單

18、位：技術負責人：編制人： 年 月 日 交工技術文件總目錄 第 頁 共 頁工程名稱：序號卷 號冊 號資料名稱頁 數審核人： 年 月 日編制人： 年 月 日交工技術文件目錄 工程名稱：單元名稱：序號資料名稱頁次審核人： 年 月 日編制人： 年 月 日開 工 報 告（ ）工程名稱：單元名稱：合 同 編 號設 計 單 位 合同開工日期年 月 日合同竣工日期年 月 日申請開工日期工程內容開工前已達到的條件審查意見經雙方認定，實際開工日期： 年 月 日建 設 單 位管 理 單 位監 理 單 位施 工 單 位（公章）項目負責人： 年 月 日（公章）項目負責人： 年 月 日：（公章）項目負責人： 年 月 日（

19、公章）項目負責人： 年 月 日 工程中間交接證書工程名稱：單項(位)工程名稱交接日期 年 月 日工程內容 驗收意見(符合設計的程度、主要缺陷及處理意見)：工程質量監督意見： 年 月 日建 設 單 位管 理 單 位監 理 單 位施 工 單 位 項目負責人： 年 月 日 項目負責人： 年 月 日項目負責人： 年 月 日 項目負責人： 年 月 日 工 程 交 接 證 書工程名稱：工 程 編 號合 同 編 號實際開工日期 年 月 日完 工 日 期 年 月 日工程內容：工程接收意見：工程質量監督意見 年 月 日建 設 單 位管 理 單 位 監 理 單 位施 工 單 位（公章）項目負責人： 年 月 日（公

20、章）項目負責人： 年 月 日（公章）項目負責人： 年 月 日（公章）項目負責人： 年 月 日工 程 技 術 文 件編 制 說 明工程名稱：內容：編制人審核人日期 年 月 日.工 程 聯 絡 單工程名稱：單元名稱：送達單位聯系單編號工程變更原因及內容：審核人： 提出人： 提出單位（公章）年 月 日回復： 單位：（公章）年 月 日工程聯絡單一覽表工程名稱：序號聯絡單編號頁 數聯 絡 單 要 點審核人編制人 年 月 日設計變更一覽表工程名稱：序號變更通知單號頁 數變 更 要 點審核人編制人 年 月 日.隱蔽工程記錄工程名稱：單元名稱：隱蔽部位隱蔽前的檢查隱蔽方法隱蔽內容及簡圖建 設 單 位管 理 單

21、 位監 理 單 位施 工 單 位專業工程師： 年 月 日 專業工程師： 年 月 日專業工程師： 年 月 日專業工程師：質量檢查員：作業組長： 年 月 日圖紙會審記錄工程名稱：單元名稱：會審地點會審時間主 持 人記 錄 人會審內容及議定事項：（建設單位組織的圖紙會審紀要附于本件之后）參加單位參加人員技術負責人日期焊 工 登 記 表工程名稱：單元名稱：序號焊工姓名鋼印號證書編號合格項目代號有效期限建 設 單 位管 理 單 位監 理 單 位施 工 單 位專業工程師：年 月 日專業工程師： 年 月 日專業工程師： 年 月 日 焊接工程師： 年 月 日附錄A.8 自動化儀表類交工技術文件表格1、綜合控制

22、系統基本功能檢測記錄2、儀表設備校驗項目確認記錄3、回路試驗條件確認記錄4、回路試驗記錄5、報警/聯鎖系統與可編程序控制系統試驗記錄6、儀表管道耐壓/嚴密性試驗記錄7、儀表管道泄漏性/真空度試驗記錄綜合控制系統基本功能檢測記錄工程名稱：Project單元名稱：Unit系統名稱系統型號制 造 廠檢測單位系統基本功能檢測記錄檢測項目判斷檢測結果檢測人檢測項目判斷檢測結果檢測人自 診 斷ð通訊功能ð程序安裝ð報警功能ð畫面檢測ð冗余功能ð鍵盤操作ð恢復功能ð鼠標操作ð打印功能ð觸屏操作ðLE

23、D狀態燈ð按 鈕ð系統供電ð檢測依據其他注1：“檢測結果”欄填寫合格或不合格。建 設 單 位管 理 單 位監 理 單 位施 工 單 位 專業工程師：年 月 日專業工程師： 年 月 日專業工程師： 年 月 日專業工程師：質量檢查員： 年 月 日儀表設備校驗項目確認記錄工程名稱：Project單元名稱：Unit序號試 驗 項 目單位數量確認結果確認日期確認人建設單位管理單位監理單位施工單位1.調節閥、執行器校驗2.變送器（轉換器）校驗3.熱電偶/熱電阻檢查4.顯示儀表校驗5.就地指示表校驗6.工藝開關校驗7.軸位移、軸振動試驗8.物位儀表校驗9.安全柵/分配器/選擇器

24、校驗10.分析儀校驗11.12.注：“確認結果”欄填寫合格或不合格。備注：回路試驗條件確認記錄工程名稱：Project單元名稱：Unit回路位號確認項目判斷確認結果確認項目判斷確認結果試驗設備ð儀表電氣回路檢驗ð儀表設備單體調校ð管道耐壓試驗ð儀表保護箱安裝ð管道泄漏性試驗ð儀表設備安裝ð管道真空度試驗ð儀表盤、柜、臺安裝ð脫脂ð接線箱安裝ð酸洗ð接地電阻測量ðð電源系統ðð氣源系統ðð注1：“確認結果”欄填寫合格或

25、不合格。備注：建設單位管理單位監理單位施工單位 專業工程師： 年 月 日專業工程師： 年 月 日年 月 日 專業工程師： 年 月 日專業工程師：質量檢查員： 年 月 日回路試驗記錄Loop test record工程名稱：Project單元名稱：Unit回路號Loop name儀表位號Tag. 終端儀表名稱Terminal instrument name顯示/輸出報 警顯 示其 他功 能調試結果單位測量范圍實 測 值0%50%100% 建 設 單 位 管 理 單 位監 理 單 位施 工 單 位 專業工程師： 年 月 日專業工程師： 年 月 日 專業工程師： 年 月 日專業工程師：質量檢查員：校

26、驗人： 年 月 日報警/聯鎖系統與可編程序控制系統試驗記錄Test record of alarm/trip PLC工程名稱：Project單元名稱：Unit聯鎖/回路號位號Tag.No.整定值Setting程序邏輯功能Program logic function確認Acknowledge復位Reset試驗結果報警Alarm事故閥Emergencyvalue運轉設備Controlleddevice外部接點Externalcontact燈Lamp鈴Ring笛BuzzerO/CO/CR/SR/SON/OFFON/OFF建設單位Owner專業工程師年 月 日Date管理單位Contractor專業工

27、程師 年 月 日Date監理單位專業工程師 年 月 日Date施工單位Subcontractor專業工程師質檢員試驗人 年 月 日Date儀表管道耐壓/嚴密性試驗記錄工程名稱：Project單元名稱：Unit試驗類別試驗環境溫度儀表位號管道名稱規格材質設計壓力MPa試驗壓力MPa試驗介質試驗結果試驗人 檢驗結論：建設單位管理單位監理單位施工單位 專業工程師：年 月 日專業工程師：年 月 日 專業工程師： 年 月 日專業工程師：質量檢查員： 年 月 日儀表管道泄漏性/真空度試驗記錄工程名稱：Project單元名稱：Unit儀表管路耐壓試驗檢查工藝管道系統名稱儀表位號設計壓力MPa設計溫度試驗環境

28、溫度泄漏性試驗真空度試驗壓 力MPa介 質壓 力MPa介 質檢驗結論：建設單位管理單位監理單位施工單位專業工程師：年 月 日專業工程師：年 月 日專業工程師：年 月 日專業工程師：質量檢查員：試驗人：年 月 日附錄B 化學工業工程建設過程控制技術文件表格附錄B.1 通用類過程控制技術文件表格1、封面2、施工過程技術文件總目錄3、施工過程技術文件目錄4、施工過程技術文件編制說明5、計量器具檢定登記表6、二次灌漿記錄7、技術交底記錄8、安全技術交底記錄9、焊接工藝卡10、焊條烘烤記錄11、焊條發放與退回記錄12、焊接過程記錄13、焊縫返工記錄14、無損檢測委托單封 面案卷號：第 卷第 冊化學工業工

29、程建設施工過程技術文件工程名稱： 單元名稱： 工程類別： 項目經理： 項目總工程師： 專業技術負責人：施工項目部（公章）年 月 日施工過程技術文件總目錄工程名稱：序號卷 號冊 號資 料 名 稱頁 數審核人： 年 月 日編制人： 年 月 日施工過程技術文件目錄 工程名稱：單元名稱：序號資料名稱頁 次審核人： 年 月 日編制人： 年 月 日施工過程技術文件編制說明工程名稱：單元名稱：內容：編制人審核人日期 年 月 日計量器具檢定登記表工程名稱：單元名稱：序號管理編號名稱型號規格精度生產廠家出廠編號檢定/校準證書編號有效日期檢定單位備注審核人編制人日期 年 月 日二次灌漿記錄工程名稱：單元名稱：設備

30、/結構名稱位 號灌漿部位灌漿料種類灌注日期年 月 日配合比通知單編號配合比伸縮縫寬度基礎表面濕潤時間環境溫度養護方法施工環境低于或等于5時采取的措施：試塊留置：備注：專業工程師： 年 月 日 質量檢查員： 年 月 日施工班組長： 年 月 日技術交底記錄工程名稱：單元名稱：技術文件名稱交底日期 年 月 日主 持 人交 底 人技術交底內容：接受技術交底人員簽字審核人： 年 月 日記錄人： 年 月 日 安全技術交底記錄工程名稱：單元名稱：安 全 技 術文 件 名 稱交底日期 年 月 日主 持 人交 底 人安全施工技術交底內容：接受安全技術交底人員簽字審核人： 年 月 日記錄人： 年 月 日焊接工藝卡工程名稱：單元名稱： 管線（設備）號工藝評定編號母材
