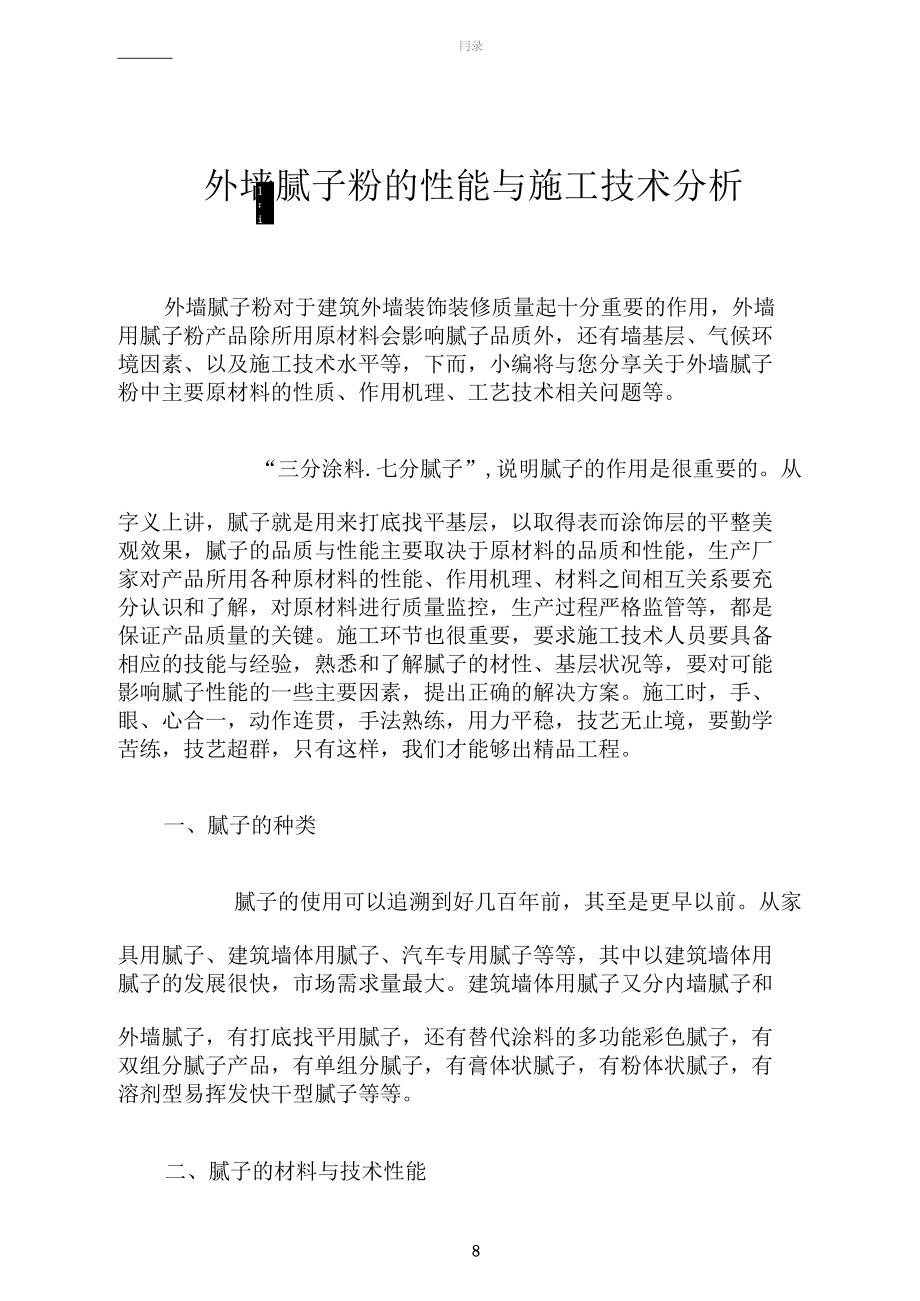

1、冃錄8外墻膩子粉的性能與施工技術分析l：i外墻膩子粉對于建筑外墻裝飾裝修質量起十分重要的作用，外墻 用膩子粉產品除所用原材料會影響膩子品質外，還有墻基層、氣候環 境因素、以及施工技術水平等，下而，小編將與您分享關于外墻膩子 粉中主要原材料的性質、作用機理、工藝技術相關問題等?！叭滞苛?七分膩子”,說明膩子的作用是很重要的。從字義上講，膩子就是用來打底找平基層，以取得表而涂飾層的平整美 觀效果，膩子的品質與性能主要取決于原材料的品質和性能，生產廠 家對產品所用各種原材料的性能、作用機理、材料之間相互關系要充 分認識和了解，對原材料進行質量監控，生產過程嚴格監管等，都是 保證產品質量的關鍵。施工

2、環節也很重要，要求施工技術人員要具備 相應的技能與經驗，熟悉和了解膩子的材性、基層狀況等，要對可能 影響膩子性能的一些主要因素，提出正確的解決方案。施工時，手、 眼、心合一，動作連貫，手法熟練，用力平穩，技藝無止境，要勤學 苦練，技藝超群，只有這樣，我們才能夠出精品工程。一、膩子的種類膩子的使用可以追溯到好幾百年前，其至是更早以前。從家具用膩子、建筑墻體用膩子、汽車專用膩子等等，其中以建筑墻體用 膩子的發展很快，市場需求量最大。建筑墻體用膩子又分內墻膩子和外墻膩子，有打底找平用膩子，還有替代涂料的多功能彩色膩子，有 雙組分膩子產品，有單組分膩子，有膏體狀膩子，有粉體狀膩子，有 溶劑型易揮發快干

3、型膩子等等。二、膩子的材料與技術性能膩子的主要成分有膠凝材料、填充材料及其它少量的改性劑,較早膩子使用的膠凝材料有桐油、動物血漿、石膏、熟石灰.水泥等;現代膩子的膠凝材料主要使用纖維素瞇.化學乳膠、聚乙烯醇等，填 料主要有石英砂、石英粉、重質碳酸鈣、氫氧化鈣.硅灰石粉等?，F 市售外墻膩子，雙組分彈性膩子以彈性乳液、纖維素瞇、水泥、石英 粉等為原料，而單組分的粉狀膩子則大都使用乳膠粉、纖維素醴、水 泥.氫氧化鈣.石英砂.石英粉或者重質碳酸鈣為原料。外墻膩子不同于內墻膩子，其技術性能必需滿足三個方面的要求：一是耐候性、抗老化.達到與建筑物同等的使用壽命，二是抗 裂、防裂，粘附力要強，三是性能要穩定

4、、適應性要強.施工性要好。外墻膩子主要的膠凝材料是水泥和聚合物，其中水泥為無機水硬性膠 凝材料，從理論與實踐上，只有水泥的粘結性能才可以使膩子保持長 久的粘附能力，而聚合物膠粘材料的性能極其有限，是不可能達到幾 十年、上百年的使用壽命，因此，聚合物只能起輔助作用，其作用是 增粘.增稠、保水潤滑，增加和易性，改善膩子的施工容易性。外墻膩子中常使用的水泥品種有普通硅酸鹽水泥、口色硅酸鹽水泥等，水泥屬于水硬性材料，它的強度與性能，取決于水化條件 與強度穩定形成的過程，水化條件就是與水的反應過程，這個反應過 程是離不開水的，與膠粘劑沒有任何關系，只要有水的作用，水泥是 完全可以達到較高粘結強度的；而強

5、度形成的過程，就是由弱到強, 逐漸穩定，直到達到最佳強度，這個過程，也離不開水氣的養護。外墻膩子中水泥作用重要的膠凝材料，其品質與性能的發揮成為外墻膩子最關鍵的技術問題，這是很多生產廠家最容易忽略的環 節。無論是普通硅酸鹽水泥、白色硅酸鹽水泥，一定要采購優質名牌 產品，同時工廠還要有必要的檢驗測試儀器和檢測手段，如沒有條件, 筆者介紹一種簡單易行的檢驗辦法，按水泥：填料（石英粉或重質碳 酸鈣）35% : 65 %的比例預混均勻后，加水調和后，在外墻上均勻涂 抹3MM厚度，視環境溫.濕度變化情況，觀察328天，察看強度形 成狀況，如強度形成很穩定，強度好，說明水泥品質不錯，如強度不 好，跟豆腐渣

6、式的，用手搓，還掉粉，說明水泥品質不好，就不能用 于外墻膩子生產。聚合物在外墻膩子主要作用是增加和易性.提高膩子的粘稠度、改善膩子的施工容易性，起保水.平衡水氣、增強水泥的作用。目前外墻膩子產品中普遍添加彈性乳液、可再分散乳膠粉、聚乙烯粉 末、疑丙基甲基纖維素瞇等，這些產品木身不存在什么質量問題，但 從理論與實踐上，有不少缺陷，應慎用。一是這些產品不耐老化，容易霉變.作用時間短，難以保持外墻膩子長期穩定性，彈性乳液、可 再分散乳膠粉.聚乙烯粉末等成膜物，可封閉水泥的微細孔，會影響 水泥的水化和使水泥喪失自養護能力，不利于水泥的后期強度及穩定 性的提高，這些有機化學產品，耐候性、抗老化很差，成膜

7、后，由于 膜不斷老化，會岀現外墻膩子的粘結強度由強減弱現象，而疑丙基甲 基纖維素瞇的保水能力是一次性的，作用時間很短，有很大的局限, 且沒有平衡水氣的能力。北京環益美高分子聚合物研究所的研究人 員，采用多種天然的高分子材料，經洗滌、高溫聚合.干燥、粉末化, 研制成功的一種生態多功能樹脂型可分散膠粉一多聚膠粉（抹面 型），可以用于生產高強型外墻抗裂膩子粉和聚合物抗裂縫砂漿。該 膠粉穩定性好，遇水后能迅速生成網狀結構的膜，外墻膩子中添加了 該膠粉，其快速生成的膜可以在24小時內封閉膩子微孔，阻止水分 過快散發，在表硬或表而干燥后，其微孔會自動張開，這時膠粉中的 一些活性物質與一些極性基團，就會起到

8、平衡膩子中水氣含量的作 用，給外墻膩子提供較好的后期自養護條件，可以緩釋水泥水化放熱 和干縮過程中產生的應力，解決水泥水化凝結干縮過程中引起外墻膩 子龜裂的問題，取得良好的抗裂效果。該膠粉測試結果和北京、天津、 上海、江蘇、成都、哈爾濱等二十多個省市多年的應用實踐表明，可 以滿足水泥水化反應條件，增強水泥的水化反應能力，使水泥基外墻 膩子在水化反應后，穩定地實現強度，防止產生龜裂現象，提高外墻 膩子的使用壽命，同時還可以節省外墻膩子產品的生產成本。三、外墻膩子的彈性問題由于墻體結構變形產生應力，外墻裝飾完工后，經常岀現裂紋、裂縫。有人認為水泥基外墻膩子容易產生龜裂現象，只要外墻膩 子具有高彈性

9、，就可以解決裂紋、裂縫問題，但筆者認為這一觀點從 材料性質及理論與實踐上都是不可靠的。凡對我國建筑歷史有所了解 的人都知道，建筑質量問題都是由于設計.施工.選材、用材不當有 關，我國古代建筑一北京故宮外墻，沒有用彈性膩子，現歷經560多 年，沒有出現裂紋.裂縫，掉墻皮子，滲漏水的問題，而我們所謂的 現代高科技產品，如“真石漆”、“乳膠漆”.“氟碳漆”、“釉面 瓷磚”.“彈性膩子”、“GS防水材料”能有幾年、幾十年、幾百 年壽命？哪一棟建筑使用彈性膩子能達到故宮的材料與技術工藝水 平！大家看看幾年前用合成樹脂乳液生產的真石漆噴在墻上的情況, 就能領會到有機合成乳膠類物質在外墻上的壽命是極其有限的

10、，強烈 的紫外線、輻射、凍融.風霜雨雪會使其逐漸喪失作用?，F代建筑工程，包括基建及裝修，因搶工期，圖省錢省事,質量隱患較多，就是若干年以后，這些隱患仍然存在，薄層的膩子, 特別是彈性膩子不可能從根本上解決這些問題。彈性膩子產品的重要 技術指標要求之一：動態抗開裂性（基層裂縫）0.1 mm, <03 mmo要滿足這一指標容易，我們多加些彈性較好的乳液就可以做到, 問題是當乳膠類物質加量越大，對水泥基膩子的后期強度及穩定性的 影響就會越大，乳膠的彈性保持時間很有限，墻體的裂縫產生后會是 永久存在的，而且其縫隙大小，每天.每時每刻、24小時不斷地變 化，它會隨環境溫度、濕度的變化而變化，這種變

11、化會持續到建筑物 使用壽命被終結。因些，彈性膩子迢不可能從根本上解決外墻防裂、 抗裂問題的，應慎用。四、外墻膩子的裂紋、裂縫的技術分析裂紋、裂縫是建筑工程中最為常見的質量問題，它對于建筑防水.建筑物外觀.以及建筑工程的整體質量都有影響，也是引起建 筑物滲漏的直接原因。裂縫較多反應在基層上，由于基層己經產生裂 縫，外墻膩子也會不可避免地產生相同的裂縫，這些裂縫主要是地基 沉降.墻體結構發生變化、基層不穩定造成的，呈直線或斜線，或不 規則直線或斜線，無論縫隙大小、多少，基本上與膩子無關。外墻膩 子易出現的主耍是不規則的龜裂紋現象，這主要與外墻膩子粘附力 差、抗裂性不好、基層界面處理不到位等有關，如

12、果引起的龜裂現象 較嚴重，可岀現先龜裂、后空鼓、再脫落的后果。從多年的研究與試 驗表明，建筑上無論產生裂紋、裂縫，基本上是一裂到底，即便采用 高彈性的材料，也是難以徹底修復的。五、外墻膩子與基層界面的關系外墻膩子的性能及品質，完全取決于膩子中所選用各種原材料的性能和品質，所用原材料性能穩定，品質好，產品的性能和品質 就好，生產方面不會有太大問題出現，無論是人工混合、還是機械混 合，只要將其混合均勻就可以保證外墻膩子產品質量。在工程的質量 保障方而，筆者認為，主要就是重視基層和基層界面的處理。基層和基層界而的處理有以下兒個內容:L基層的穩定性。施工前要對基層進行仔細檢查和確認，檢查基層的平整度、

13、強度、基層吸水率，基層有無粉化、疏松、返堿等 現象，有無明顯裂紋、裂縫（可用往墻上澆水的方法來檢查），基層 是否己經穩定。如基層達不到外墻膩子的施工要求，應先做相應的技 術處理，如基層符合外墻膩子的施工要求，便可以進行外墻膩子施工。2.基層的強度必須大于外墻膩子的強度。按材料的粘結理論與實踐，如果墻基層的強度小于外墻膩子，外墻膩子容易出現“拔根S 空鼓、脫落現象。如基層強度大于外墻膩子的強度，則不會出現這些 問題。3.對界而的嚴格處理。先清除浮灰、油污（包拾脫模劑），填刮基層的裂縫，剔岀鼓包，如基層有明顯不平的地方，先用抗裂砂 漿找平。如基層己特別干燥、吸水性很強，環境氣候也很干燥，就會 影響到外墻膩子與基層的粘附力及強度，因此，建議施工前，可用水 先澆濕墻基層后，再進行外墻膩子的施工，如果條件許可，施工后 23天，可噴水養護冬2次，防裂效果和強度會更好。六、外墻膩子的研究與發展方向建筑用膩子己成為涂裝行業必不可少的重要材料，從發展趨勢預測，單組分粉狀膩子將會完全取代其它溶劑型或乳膠型雙組分.膏體狀膩子，膩子中的膠凝材料等添加劑,將用新型多功能材料代替。不久的將來，隨著材料與技術工藝的不斷進步和發展，研發既能替代膩子，又能替代涂料的生態功能型外墻彩色干
