1、 2009年第4期 總第263期 山東省長島境內已有4個風電場運行,總裝機容量60.65 MW ,其中華能風場經110 kV 海底電纜與主網并列,魯能與聯凱公司的風場(33.45 MW 則梯次接入110 kV 長山站#1主變中低壓側,110 kV 長山變電站的#1主變?nèi)萘繛?1.5 MW (見圖1。由于風機靠吸收系統無功來運行,且其本身無功補償容量又隨風機所發有功功率變化而變化,而風力發電受風力資源的影響非常大,因此研究大規模風電場接入電網的無功補償問題,從而為抑制電壓快速波動對電網的沖擊提出合理的解決方案具有十分重要意義。1 風力發電機的并網風力發電機組包括發電機、增速箱、剎車、偏航、控制等

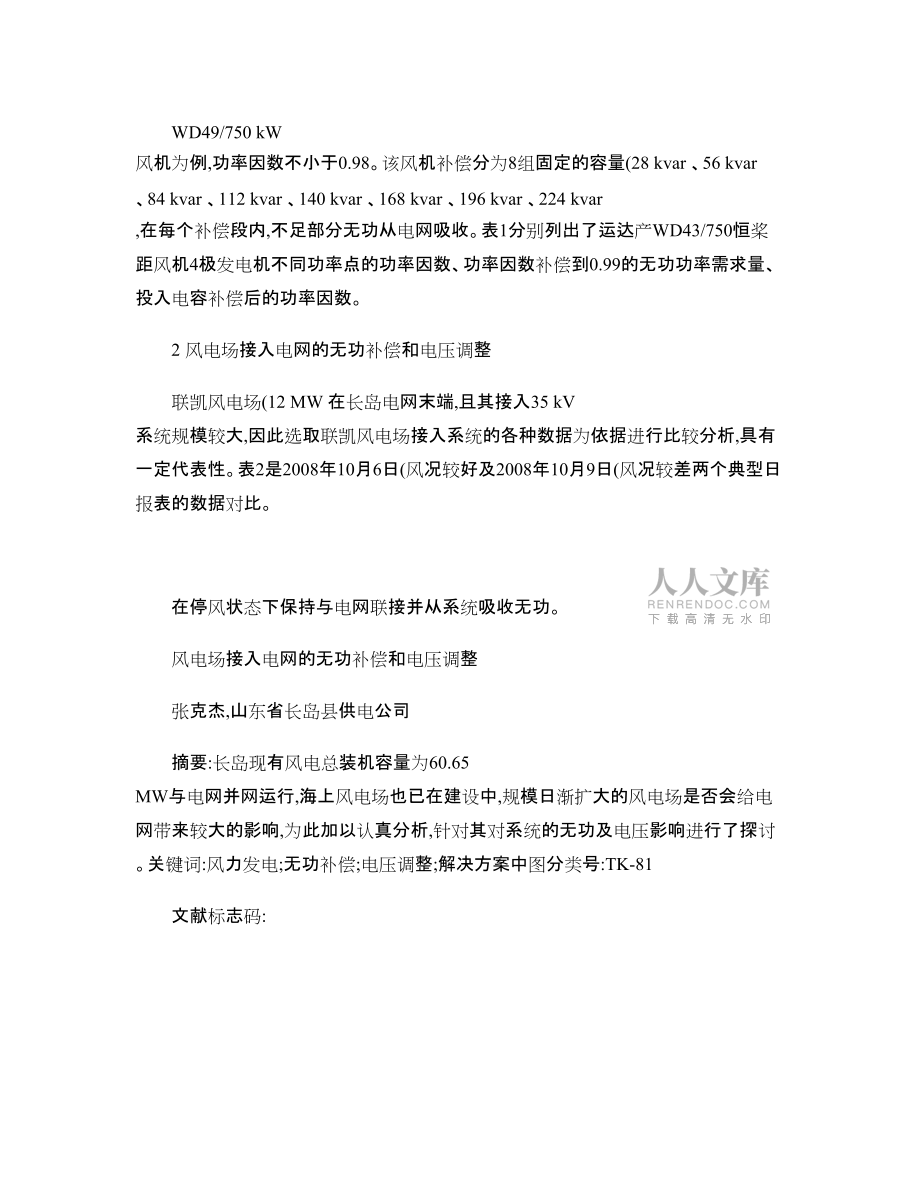

2、幾大系統。發電機采用的是異步發電機。異步發電機結構簡單,它發電要吸收無功建立磁場,如果沒有無功來源沒有電網,異步發電機是沒有能力發電的。風機從系統吸收無功,所以每臺風力發電機都設有無功補償裝置,風力發電機的無功功率需求隨有功變化,如圖2所示,以長島聯凱風力發電場(12 MW 的運達產WD49/750 kW 風機為例,功率因數不小于0.98。該風機補償分為8組固定的容量(28 kvar 、56 kvar 、84 kvar 、112 kvar 、140 kvar 、168 kvar 、196 kvar 、224 kvar ,在每個補償段內,不足部分無功從電網吸收。表1分別列出了運達產WD43/75

3、0恒槳距風機4極發電機不同功率點的功率因數、功率因數補償?shù)?.99的無功功率需求量、投入電容補償后的功率因數。2 風電場接入電網的無功補償和電壓調整聯凱風電場(12 MW 在長島電網末端,且其接入35 kV 系統規模較大,因此選取聯凱風電場接入系統的各種數據為依據進行比較分析,具有一定代表性。表2是2008年10月6日(風況較好及2008年10月9日(風況較差兩個典型日?qǐng)?bào)表的數據對比。在停風狀態下保持與電網聯接并從系統吸收無功。風電場接入電網的無功補償和電壓調整張克杰,山東省長島縣供電公司摘要:長島現有風電總裝機容量為60.65 MW與電網并網運行,海上風電場也已在建設中,規模日漸擴大的風電場

4、是否會給電網帶來較大的影響,為此加以認真分析,針對其對系統的無功及電壓影響進行了探討。關鍵詞:風力發電;無功補償;電壓調整;解決方案中圖分類號:TK-81文獻標志碼: B文章編號:1003-0867(200904-0053-02圖1 風電場接入電網一次系統圖表1 WD49/750發電機不同有功相對無功需求圖1 無功功率需求變化典線0l w b s N: 在滿發時無功會抬高風機出口電壓,也間接提升了系統電壓,并網初期瞬間會較大幅度降低出口電壓。無功補償?shù)姆纸M投切是系統電壓不穩定的主要因素。由于風電場設備長期并網,無論是否發電,變壓器都要向系統吸收無功,其數量大約是變壓器容量的1%1.4%。隨著風

5、機有功出力的變化,無功需求也在變化,當風機本身的無功補償不足以補償這些無功變化時,就需從電網吸收無功,這些無功在流經線路時也會引起線路損耗。風電場中的風機是分散排布的,其間隔距離較大,從系統吸收無功所經的線路較長,又會增加線路或變壓器損耗。因此風電場的無功補償也是一項有經濟效益的工作。荷距離風電場最近的線路末端節點電壓的變化值,并根據該電壓值來設計電壓分接頭,風力發電機其電壓允許的偏差值為額定電壓的+10%至-5%,如果電壓低,則輸送同樣功率電流增加,從而線損增加。低電壓還會引起軟啟動電流值的增加。在風電場接入電網調試期間,應反復測量變電站低壓側電壓,合理選擇分接開關位置,以確保風機出口電壓在

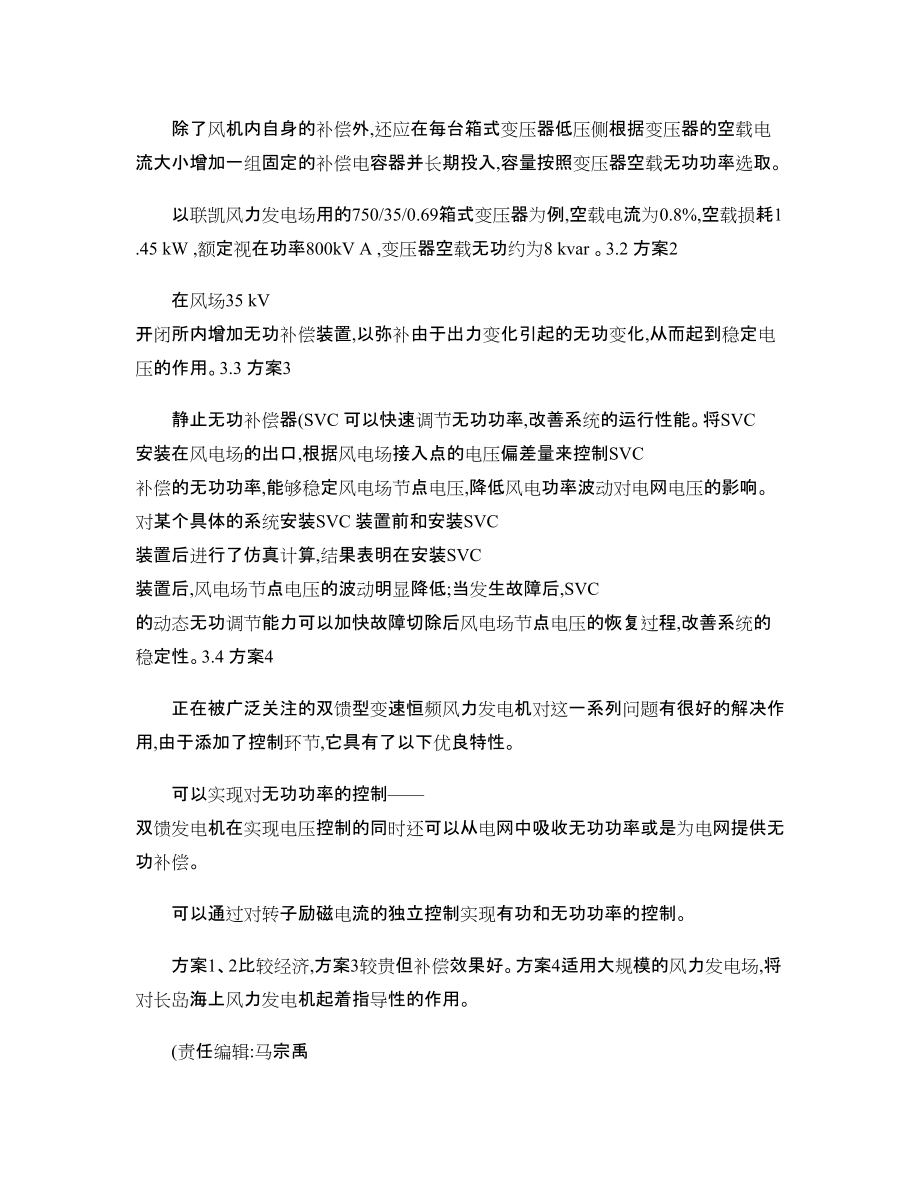

6、規定的范圍之內。3 解決方案3.1 方案1除了風機內自身的補償外,還應在每臺箱式變壓器低壓側根據變壓器的空載電流大小增加一組固定的補償電容器并長期投入,容量按照變壓器空載無功功率選取。以聯凱風力發電場用的750/35/0.69箱式變壓器為例,空載電流為0.8%,空載損耗1.45 kW ,額定視在功率800kV A ,變壓器空載無功約為8 kvar 。3.2 方案2在風場35 kV 開閉所內增加無功補償裝置,以彌補由于出力變化引起的無功變化,從而起到穩定電壓的作用。3.3 方案3靜止無功補償器(SVC 可以快速調節無功功率,改善系統的運行性能。將SVC 安裝在風電場的出口,根據風電場接入點的電壓

7、偏差量來控制SVC 補償?shù)臒o(wú)功功率,能夠穩定風電場節點電壓,降低風電功率波動對電網電壓的影響。對某個具體的系統安裝SVC 裝置前和安裝SVC 裝置后進行了仿真計算,結果表明在安裝SVC 裝置后,風電場節點電壓的波動明顯降低;當發生故障后,SVC 的動態無功調節能力可以加快故障切除后風電場節點電壓的恢復過程,改善系統的穩定性。3.4 方案4正在被廣泛關注的雙饋型變速恒頻風力發電機對這一系列問題有很好的解決作用,由于添加了控制環節,它具有了以下優良特性。可以實現對無功功率的控制雙饋發電機在實現電壓控制的同時還可以從電網中吸收無功功率或是為電網提供無功補償。可以通過對轉子勵磁電流的獨立控制實現有功和無功功率的控制。方案1、2比較經濟,方案3較貴但補償效果好。方案4適用大規模的風力發電場,將對長島海上風力發電機起著指導性的作用。(責任編輯:馬宗禹··2008-10-62008-10-
